DC3089A

产品详情

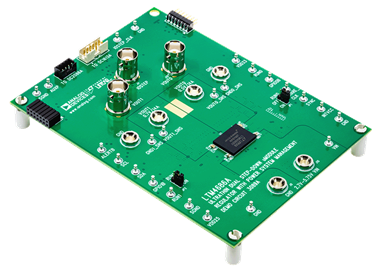

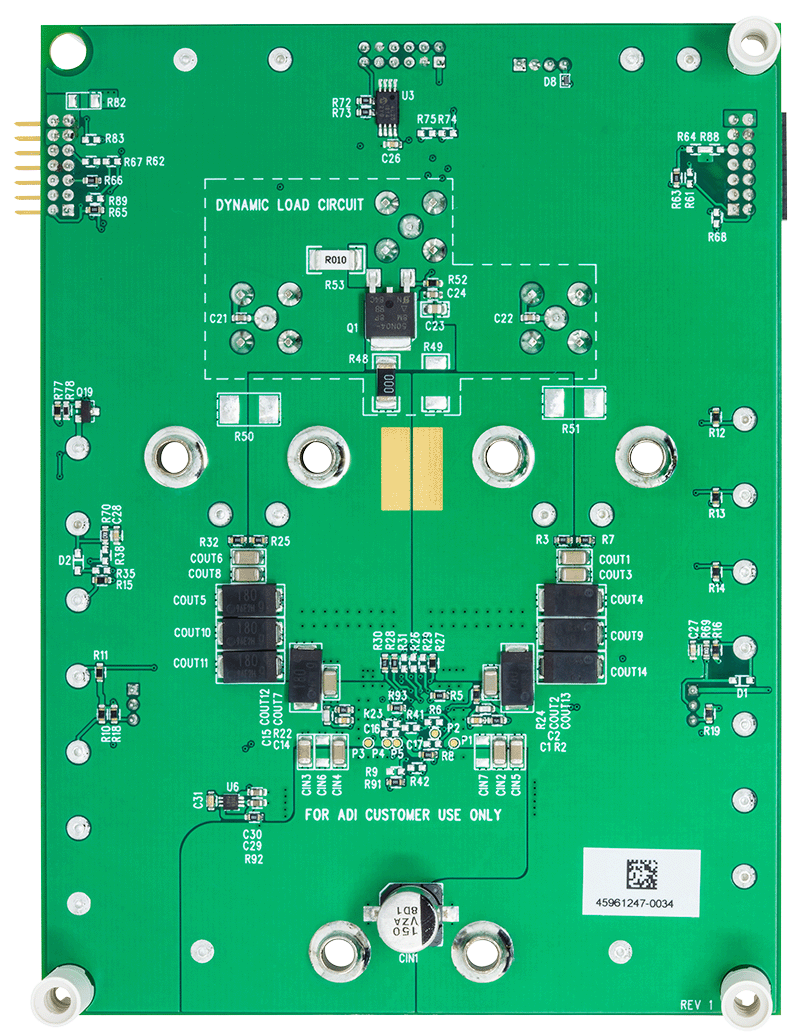

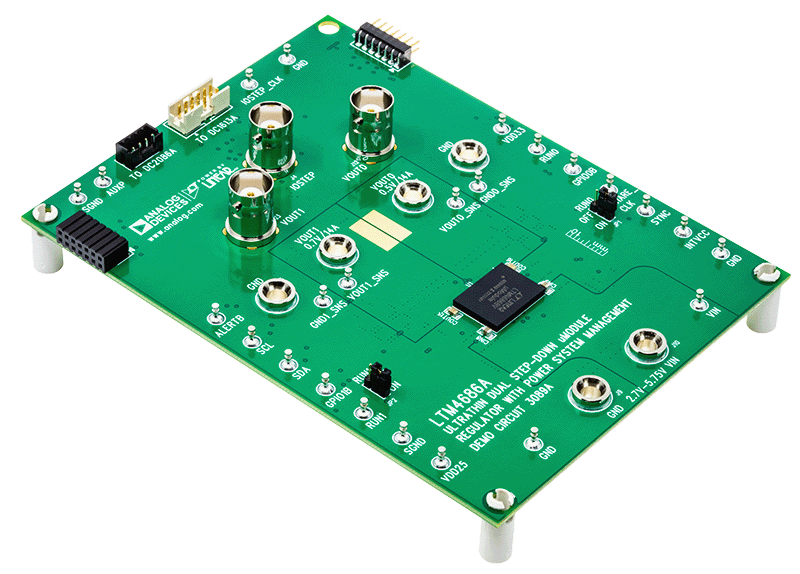

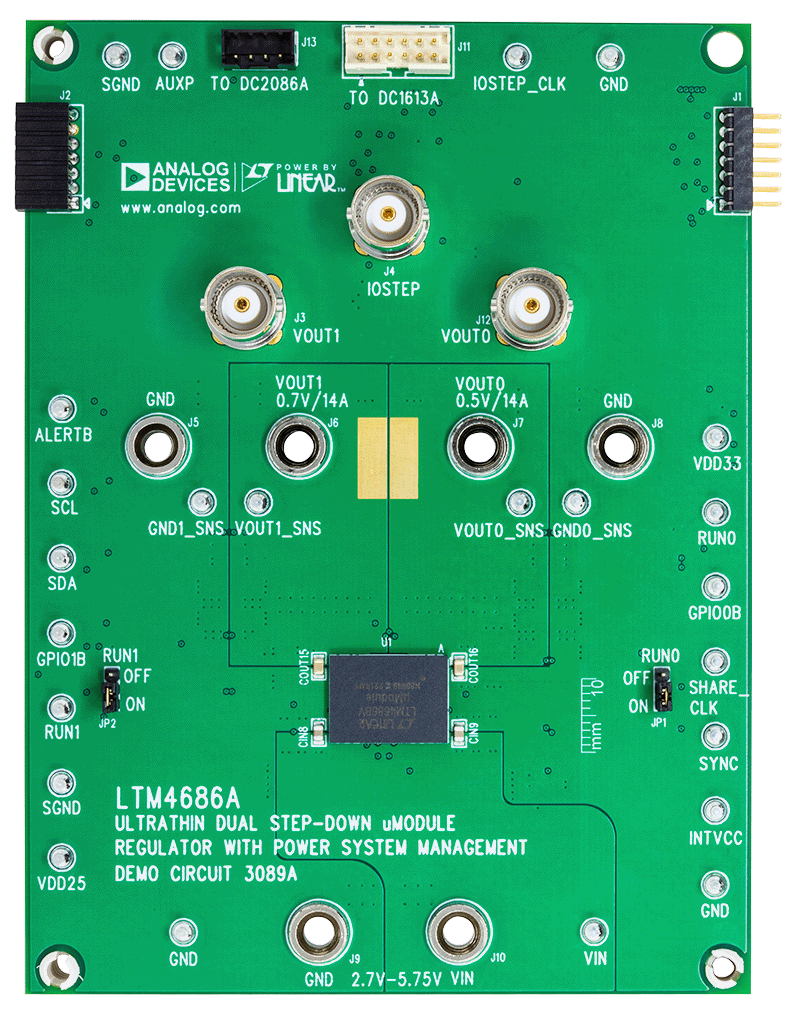

演示电路 3089A 是一款双路输出、高效率、高密度、μModule 稳压器，具有 2.7V 至 5.75V 输入电压范围。每个输出可提供最大14A负载电流。演示板集成了 LTM4686B μModule 稳压器，它是一款具有数字电源系统管理功能的双通道 14A 或单通道 28A 降压型稳压器。有关更多详细信息，请参见LTM4686B数据手册。

DC3089A上电至默认设置，并根据配置电阻产生功率，无需任何串行总线通信。这样可轻松评估DC/DC转换器。如需全面了解该器件丰富的电源系统管理功能，请将GUI软件LTpowerPlay^™下载到PC上，并通过ADI公司的I²C/ SMBus/PMBus加密狗DC1613A连接到该板。LTpowerPlay允许用户重新配置联机器件，将配置存储在EEPROM中，并查看电压、电流、温度和故障状态的遥测功能。

下载GUI

该软件可从以下位置下载：LTpowerPlay

有关LTpowerPlay的更多详细信息和说明，请参考《LTM4686B的LTpowerPlay GUI快速入门指南》。
