概览
优势和特点
- 10A DC 输出电流
- 输入电压范围：2.375V 至 5.5V
- 输出电压范围：0.6V 至 5V
- 在高达 85°C 的环境温度下无需散热器或电流降额
- ±1.5% 的最大总 DC 输出误差
- 多相操作和均流
- 远端采样放大器
- 内置温度监视器
- 可选的脉冲跳跃模式 / 突发模式 (Burst Mode®) 操作以在轻负载条件下实现高效率
- 软起动 / 电压跟踪
- 保护：输出过压和过流折返
- 对于高达 16VIN 操作请参见 LTM4649 的相关信息
- 9mm x 15mm x 4.92mm BGA 封装
产品详情
LTM®4648 是一款 10A、低 VIN 降压型 μModule® (微型模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4648 可在一个 2.375V 至 5.5V 的输入电压范围内运作，支持一个 0.6V 至 5V 的输出电压范围 (由单个外部电阻器来设定)。这种高效率设计可提供高达 10A 的连续电流。仅需大容量的输入和输出电容器。
高开关频率和一种电流模式架构的运用提供了针对电压和负载变化的快速瞬态响应，并且未牺牲稳定性。该器件支持频率同步、可编程多相运作和用于电源轨排序的输出电压跟踪功能。
故障保护功能包括过压保护、过流保护和热停机。LTM4648 采用小型 9mm x 15mm x 4.92mm BGA 封装。LTM4648 符合 RoHS 标准。对于高达 16VIN 的操作，请查看 LTM4649 的相关资料。
应用
- 电信、网络和工业设备
- 负载点调节
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

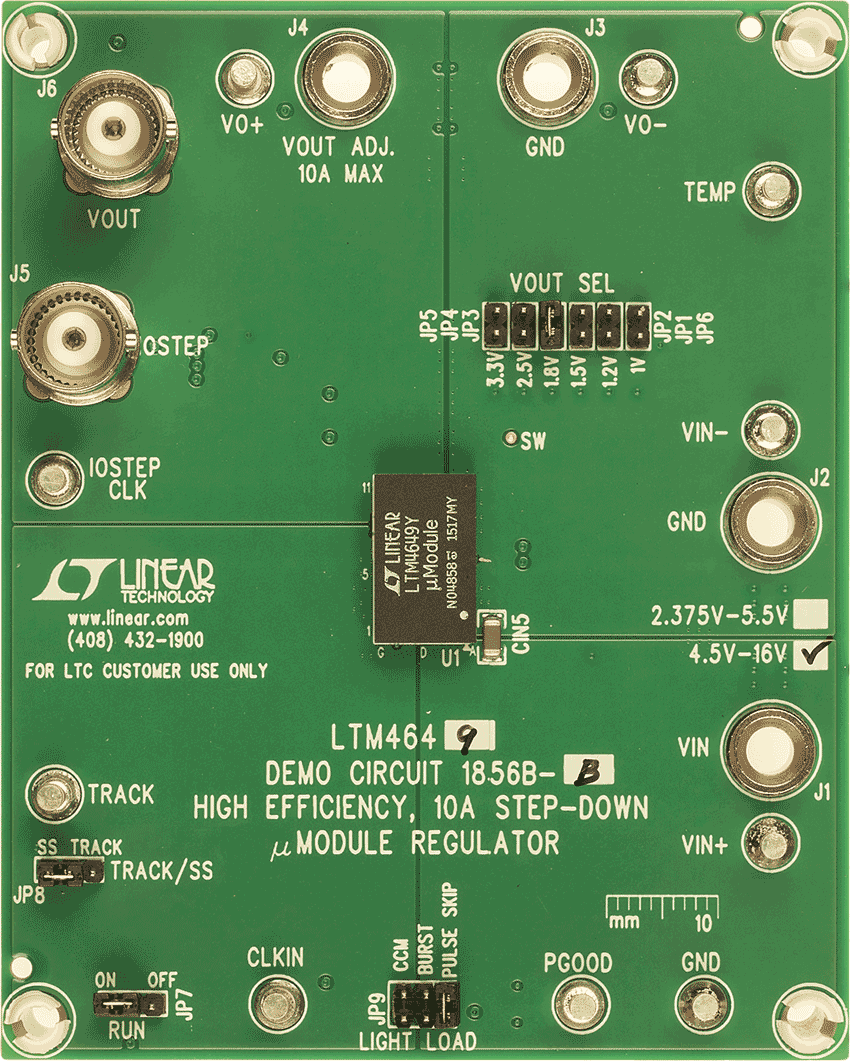

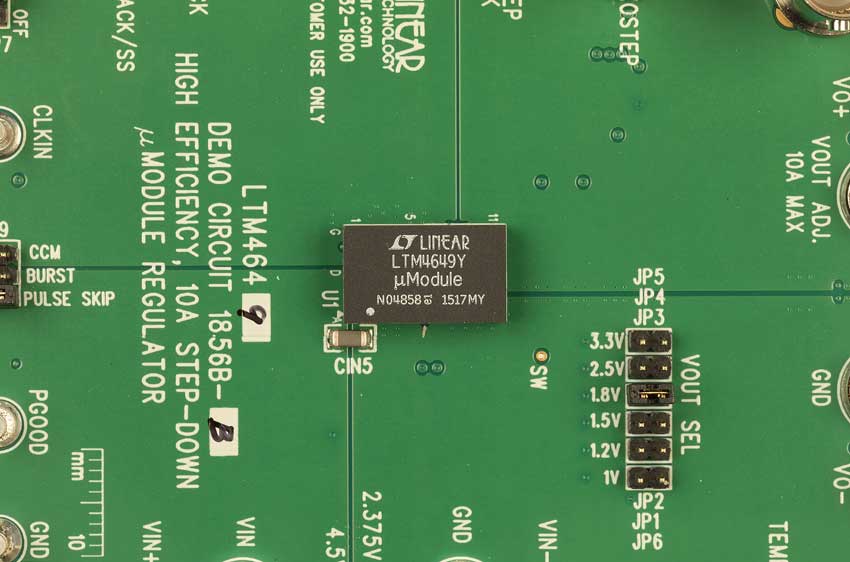

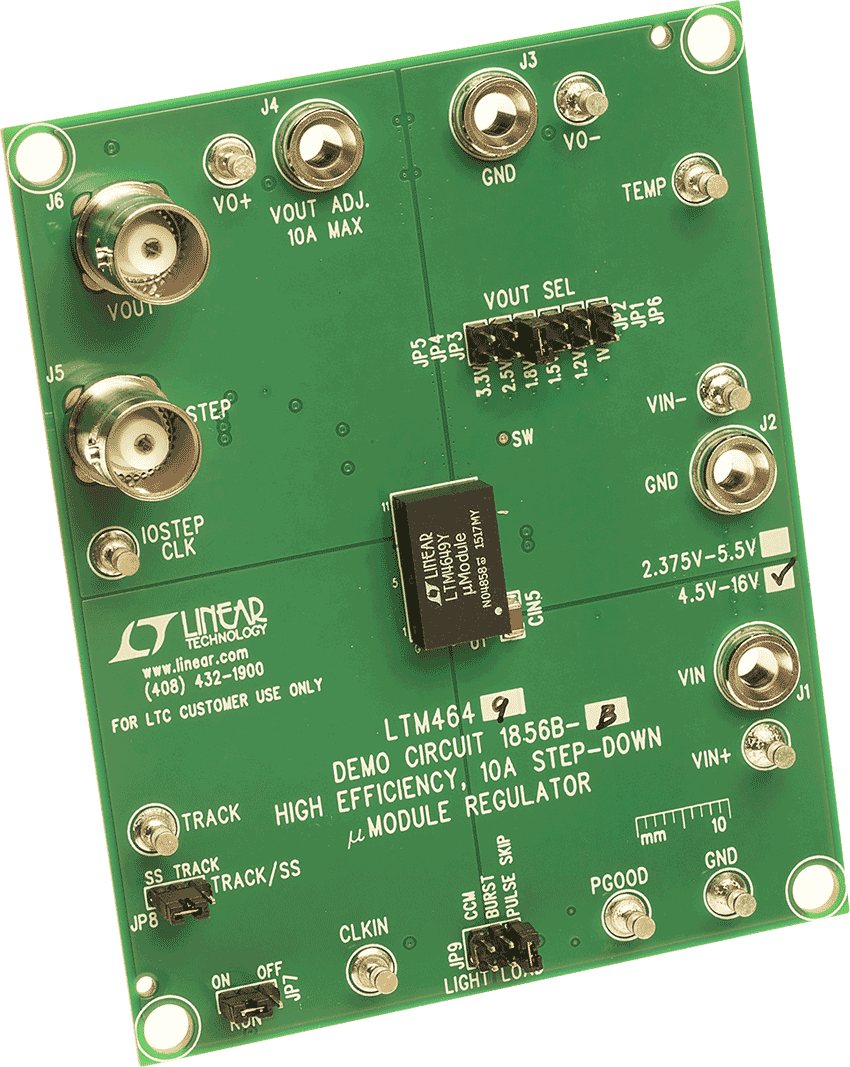

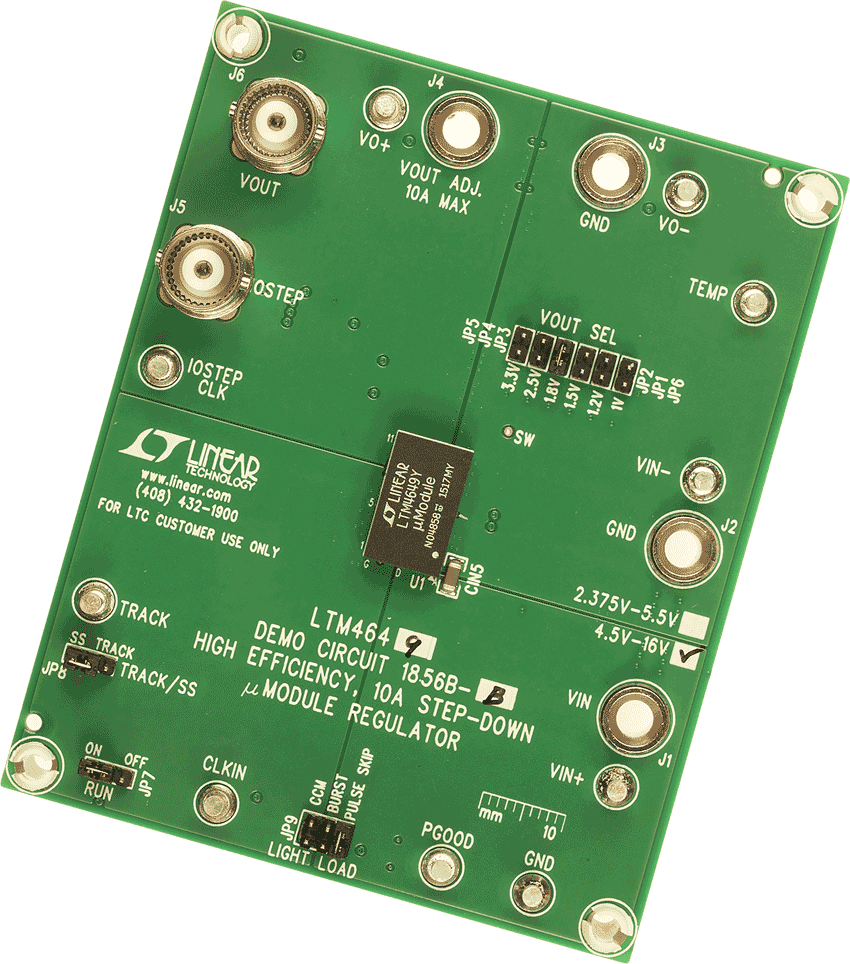

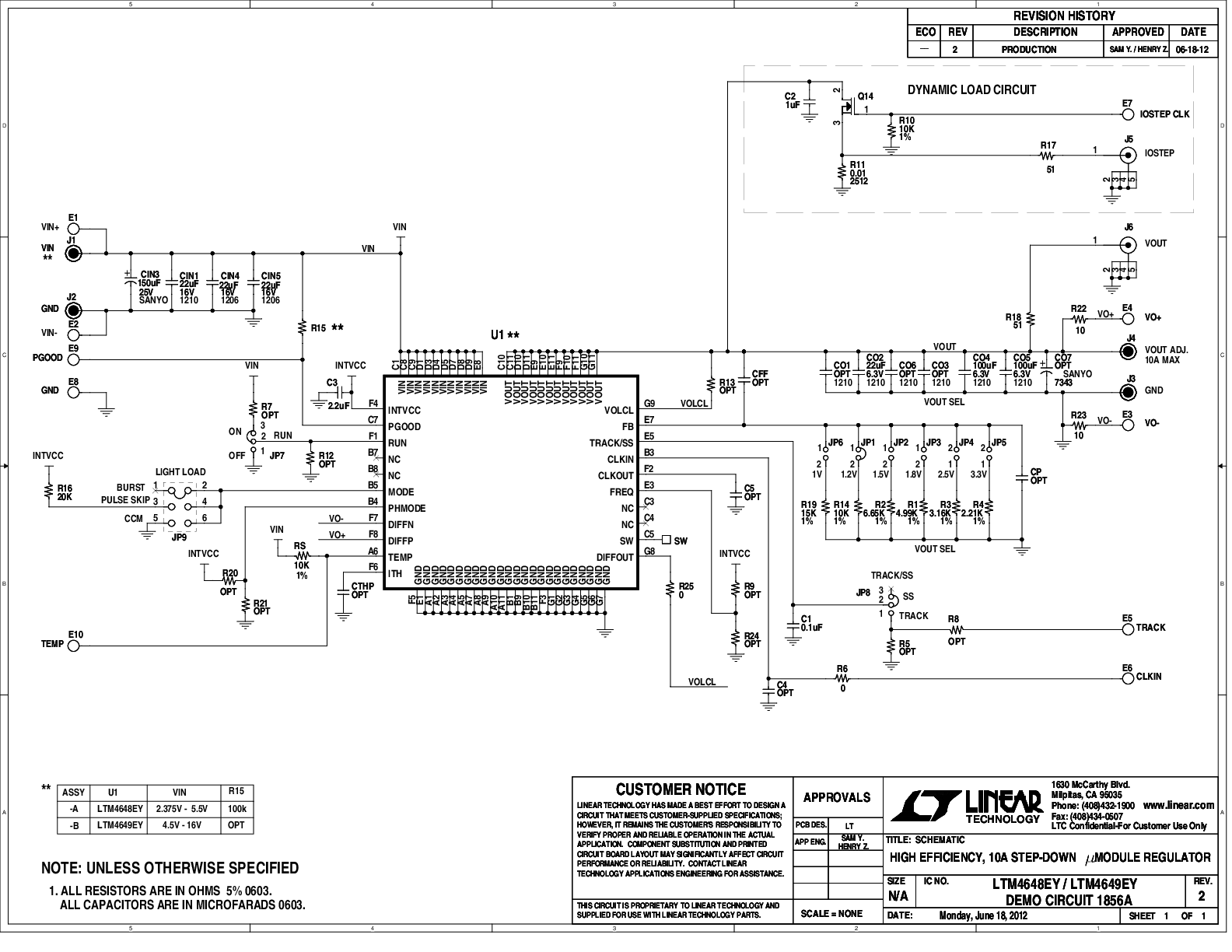

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM4648
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTM4648
