LTM4645

25A DC/DC 降压型 μModule 稳压器

英文数据手册

推荐新设计使用

顶部

概览

优势和特点
产品详情

优势和特点

4.7V 至 15V 输入电压范围
0.6V 至 1.8V 输出电压范围
25A DC 输出电流
±1.2% 的总 DC 输出电压误差 (–40°C 至 125°C)
支持高可靠性 N + 1 相位冗余度
内部或外部控制环路补偿
差分远端采样放大器用于实现精准稳压
电流模式控制 / 快速瞬态响应
高达 150A 的多相均流
内置温度监视功能
可选的脉冲跳跃模式、突发模式 (Burst Mode^®) 操作
软起动 / 电压跟踪
频率同步
输出过压保护
输出过流折返保护

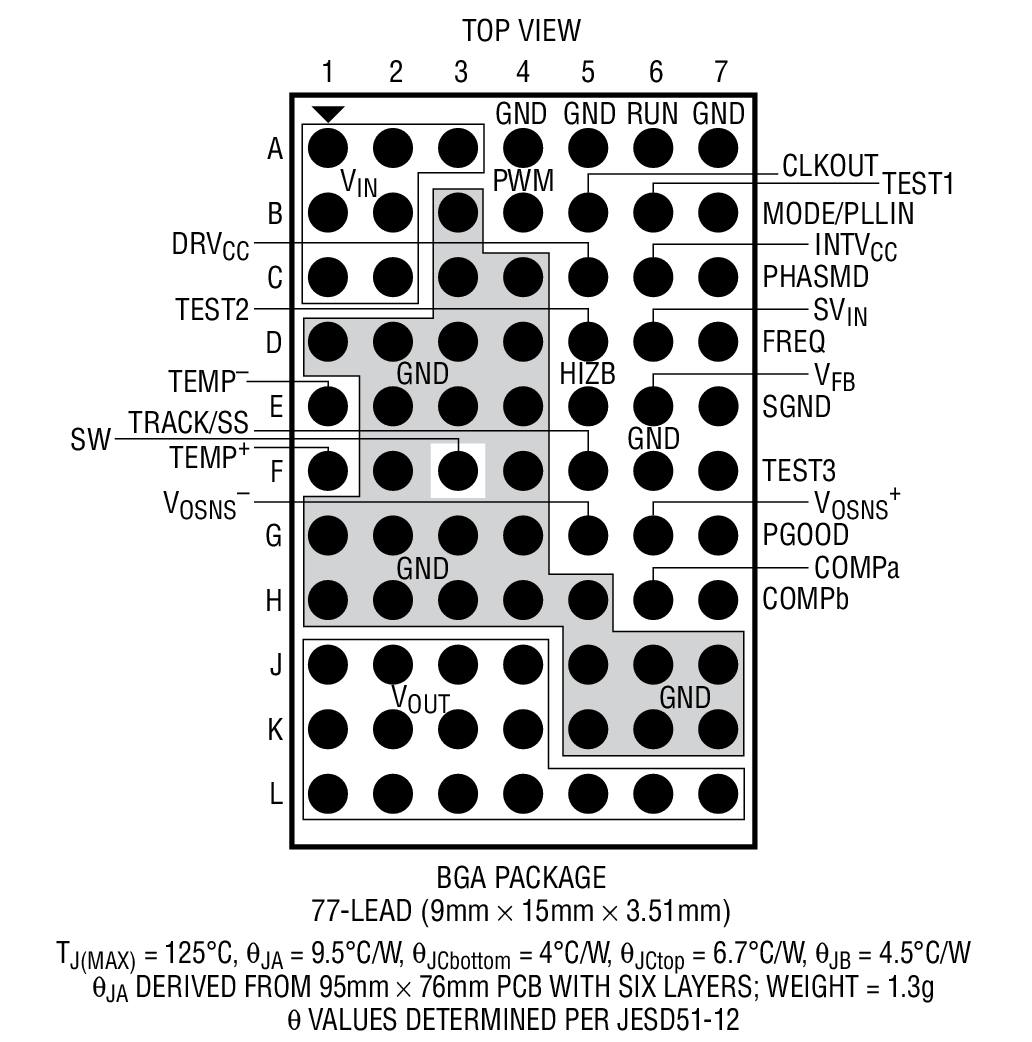

9mm x 15mm x 3.51mm BGA 封装

产品详情

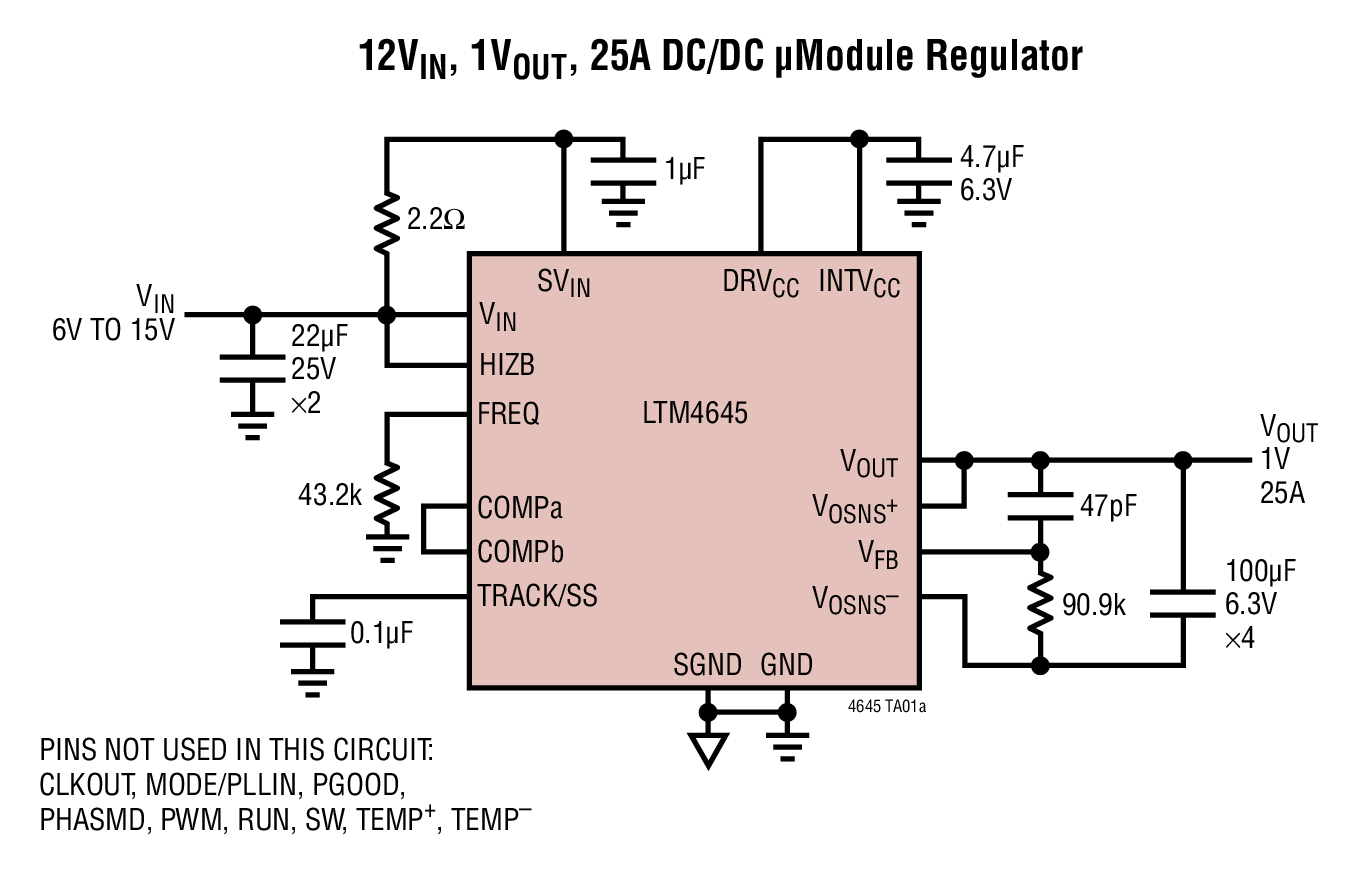

LTM^®4645 是一款 25A 输出开关模式降压型 DC/DC μModule^® (电源模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4645 可在一个 4.7V 至 15V 的输入电压范围内运作，支持一个 0.6V 至 1.8V 的输出电压范围 (由单个外部电阻器来设定)。仅需要少量的输入和输出电容器。

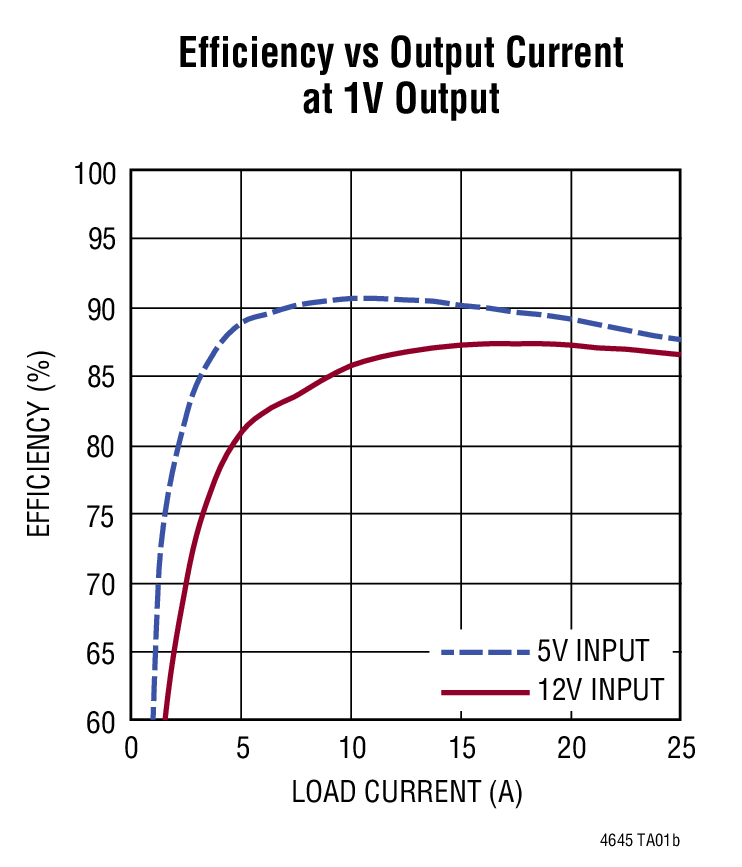

其高效率设计可在从 12V 输入至 1.0V 输出之转换中实现 86% 的效率，并提供 25A的连续负载电流。高开关频率和一种电流模式架构的运用可实现针对电压和负载变化的非常快速瞬态响应，并且未牺牲稳定性。该器件支持频率同步、可编程多相运作、N +1 相位冗余度和用于电源轨排序的输出电压跟踪功能。

故障保护功能包括过压和过流保护。该电源模块采用节省空间的 9mm x 15mm x 3.51mm BGA 封装。LTM4645 可提供 SnPb (BGA 封装) 或符合 RoHS 标准的端子涂层。

Applications

电信、网络和工业设备
负载点调节

产品分类

电源管理
- µModule 降压型稳压器

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (4)

DC2616A-C

LTM4645 高效率、PolyPhase 100A 降压型电源 µModule 稳压器

DC2616A-B

LTM4645 高效率、PolyPhase 75A 降压型电源 µModule 稳压器

DC2616A-A

LTM4645 演示板 | 高效率、PolyPhase 50A 降压型电源 µModule 稳压器

DC2616A-C

查看此评估套件详细信息

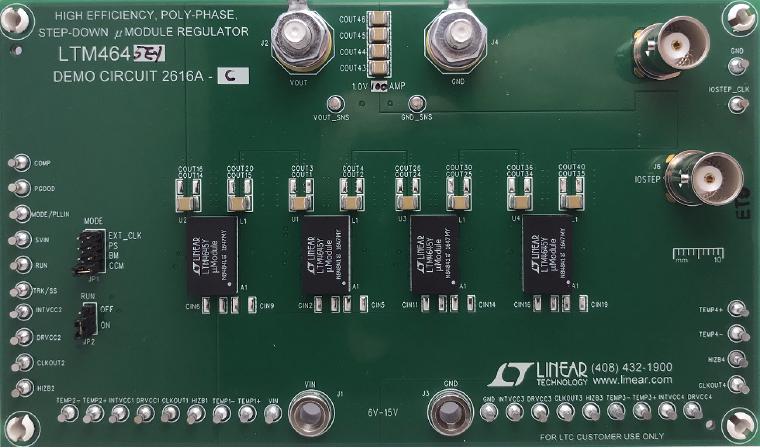

演示电路 2616A-C 采纳 PolyPhase 设计，其使用了 LTM4645EY，后者是一款 25A 高效率、开关模式降压型电源 µModule 稳压器。输入电压范围为 6V 至 15V。如欲在 4.7V 至 6V 的输入电压范围内使用 DC2616A-C，请将 INTV_CC 连接到 SV_IN(将 R22、R42、R55、R68 从 OPT 更改为 0Ω)，将 DRV_CC 连接到 V_IN(将 R21、R38、R52、R65 从 0Ω 更改为 OPT，将 R2、R39、R53、R66 从 OPT 更改为 0Ω)。输出电压范围为 0.6V 至 1.8V。DC2616A-C 采用四个并联的 LTM4645 模块，能提供 100A 的标称输出电流。如数据手册中所述，对于某些 V_IN、V_OUT 和热状况，有必要进行输出电流降额处理。在重负载条件下，该板以连续导通模式运行。为了在低负载电流下实现高效率，MODE_PLLIN 跳线选择脉冲跳跃模式 (在对噪声敏感的应用中) 或突发模式 (Busrt Mode) 操作 (在对噪声不太敏感的应用中)。通过 MODE_PLLIN 引脚还可以使 LTM4645 同步至一个外部时钟信号。两个相邻相位之间的相移为 90°。DC2616A-C 允许为 LTM4645 选择内部和外部补偿电路。在处理或修改演示电路 DC2616A-C 之前，必须结合本演示手册阅读 LTM4645 数据手册。

DC2616A-B

查看此评估套件详细信息

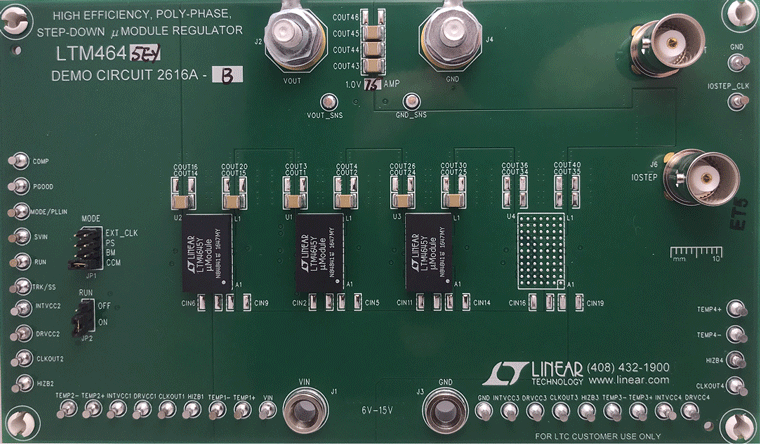

演示电路 2616A-B 采纳 PolyPhase 设计，其使用了 LTM4645EY，后者是一款 25A 高效率、开关模式降压型电源 µModule 稳压器。输入电压范围为 6V 至 15V。如欲在 4.7V 至 6V 的输入电压范围内使用 DC2616A-B，请将 INTV_CC 连接到 SV_IN(将 R22、R42、R55 从 OPT 更改为 0Ω)，将 DRV_CC 连接到 V_IN(将 R21、R38、R52 从 0Ω 更改为 OPT，将 R2、R39、R53 从 OPT 更改为 0Ω)。输出电压范围为 0.6V 至 1.8V。DC2616A-B 采用三个并联的 LTM4645 模块，能提供 75A 的标称输出电流。如数据手册中所述，对于某些 V_IN、V_OUT 和热状况，有必要进行输出电流降额处理。在重负载条件下，该板以连续导通模式运行。为了在低负载电流下实现高效率，MODE_PLLIN 跳线选择脉冲跳跃模式 (在对噪声敏感的应用中)或突发模式 (Burst Mode) 操作 (在对噪声不太敏感的应用中)。通过 MODE_PLLIN 引脚还可以使 LTM4645 同步至一个外部时钟信号。两个相邻相位之间的相移为 120°。DC2616A-B 允许为 LTM4645 选择内部和外部补偿电路。在处理或修改演示电路 DC2616A-B 之前，必须结合本演示手册阅读 LTM4645 数据手册。

DC2616A-A

查看此评估套件详细信息

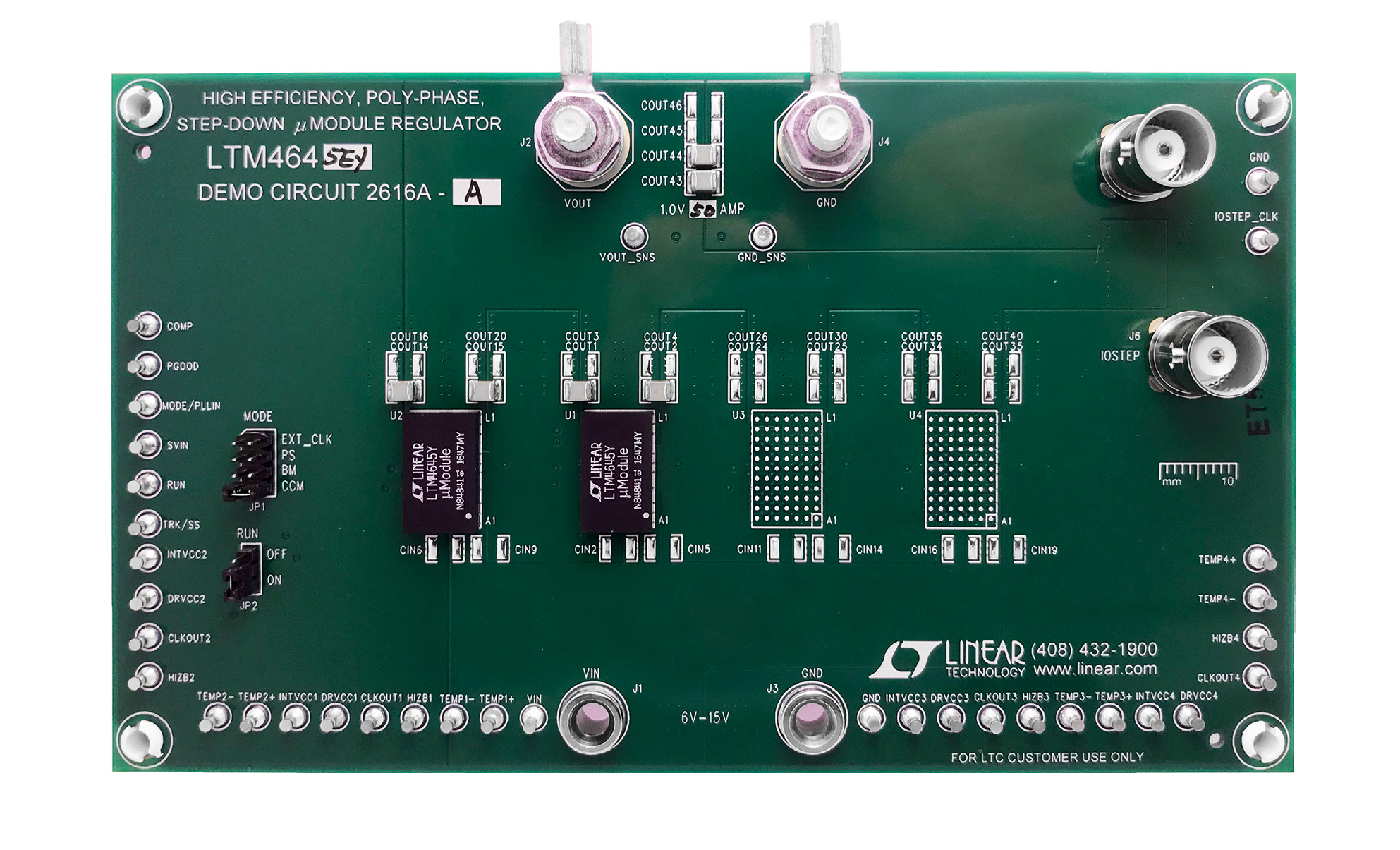

演示电路 2616A-A 采纳 PolyPhase 设计，其采用了 LTM4645EY后者是一款 25A 高效率、开关模式降压型电源 µModule 稳压器。输入电压范围为6V 至 15V。如需在 4.7V 至 6V 的输入电压范围内使用 DC2616A-A，则将 INTV_CC 连接到 SV_IN(将 R22、R42 从 OPT 更改为 0Ω)，并将 DRV_CC 连接到 V_IN（将 R21、R38 从 0Ω 更改为 OPT，R2、R39 从 OPT 更改为 0Ω)。输出电压范围为0.6V 至 1.8V。DC2616A-A 能提供 50A 的标称输出电流。如数据手册中所述，对于某些 V_IN、V_OUT 和热条件，需要进行输出电流降额处理。在重负载条件下，该板在连续导通模式下工作。为了在低负载电流下实现高效率，MODE_PLLIN 跳线选择跳脉冲模式 (在对噪声敏感的应用中) 或突发模式 (Burst Mode) 操作 (在对噪声不太敏感的应用中)。MODE_PLLIN 引脚还可以使 LTM4645 同步至一个外部时钟信号。两个相位之间的相移为 180°。DC2616A-A 可为 LTM4645 选择内部和外部补偿电路。在使用或修改演示电路 DC2616A-A 之前，必须结合此演示手册阅读 LTM4645 数据手册。

DC2681A-A

查看此评估套件详细信息

演示电路 DC2681A-A 采用 LTM4645EY，后者是一款 25A 高效率、开关模式降压型电源 µModule® 稳压器。输入电压范围为 6V 至 15V。如需在 4.7V 至 6V 的输入电压范围内使用 DC2681A-A，请将 INTVCC 连接到 SVIN (将 R22 从 OPT 变更为 0Ω），将 DRVCC 连接到 VIN (将 R21 从 0Ω 变更为 OPT，将 R28 从 OPT 变更为 0Ω）。输出电压范围为 0.6V 至 1.8V。对于某些 VIN、VOUT、频率和热状况，有必要进行降额处理。DC2681A-A 提供 TRK/SS 引脚，可以让用户设置输出跟踪或软启动周期。在重负载条件下，该板以连续导通模式运行。为了在低负载电流下实现高效率，MODE_PLLIN 跳线选择脉冲跳跃模式 (对于噪声敏感型应用) 或突发模式操作 (对于那些对噪声不太敏感的应用)。L、LT、LTC、LTM、µModule、Linear Technology 和 Linear 标识是 ADI 公司的注册商标。所有其他商标均为其各自拥有者的产权。电路板照片。使用 MODE_PLLIN 引脚还可使 LTM4645 同步至一个外部时钟信号 (介于 400kHz 和 800kHz 之间）。DC2681A-A 允许为 LTM4645 选择内部和外部补偿电路。将 PHASMD 引脚连接至不同的电压可在 MODE_PLLIN 和 CLKOUT 之间产生某些相位差。在处理或修改演示电路 DC2681A-A 之前，必须结合本演示手册阅读 LTM4645 数据手册。

文档

数据手册 (1)

PDF

690.00K

LTM4645: 25A DC/DC Step-Down µModule Regulator Data Sheet

Reliability Data (1)

PDF

347.53 K

R504 Reliability Data

用户手册 (1)

PDF

672.9 K

DC2681A-A Demo Manual

评估板套件使用手册 (1)

PDF

968.00K

DC2616A - Demo Manual

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice downloads and documentation

LTspice Simulations

LTM4645 Demo Circuit - High Efficiency, PolyPhase Step-Down Power µModule Regulator (6-15V to 1V @ 100A)

LTM4645 Demo Circuit - Single Output, High Current, Step-Down uModule Regulator (6-15V to 1V @ 25A)

LTM4645 Demo Circuit - High Efficiency, PolyPhase Step-Down Power µModule Regulator (6-15V to 1V @ 75A)

LTM4645 Demo Circuit- High Efficiency, PolyPhase Step-Down Regulator (6-15V to 1V @ 50A)

Models for the following parts are available in LTspice:

LTM4645

LTpowerCAD

LTpowerCAD^® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTpowerCAD download and documentation
