概览
优势和特点
- 三个独立的高效率调节器通道
- IOUT1,2 = 5A，IOUT3 = 4A
- 输入电压范围：4.75V 至 28V
- 用于每个通道的独立 VIN
- VOUT1,2 电压范围：0.8V 至 5.5V
- VOUT3 电压范围：0.8V 至 13.5V
- ±1.5% 的最大总 DC 输出误差
- 电流模式控制 / 快速瞬态响应
- 频率同步
- 输出过压和过流保护
- 具均流能力的多相 (PolyPhase®) 操作
- 通用温度监视器
- 软起动 / 电压跟踪
- 电源良好监视器
- 采用 SnPb 或符合 RoHS 标准的涂层

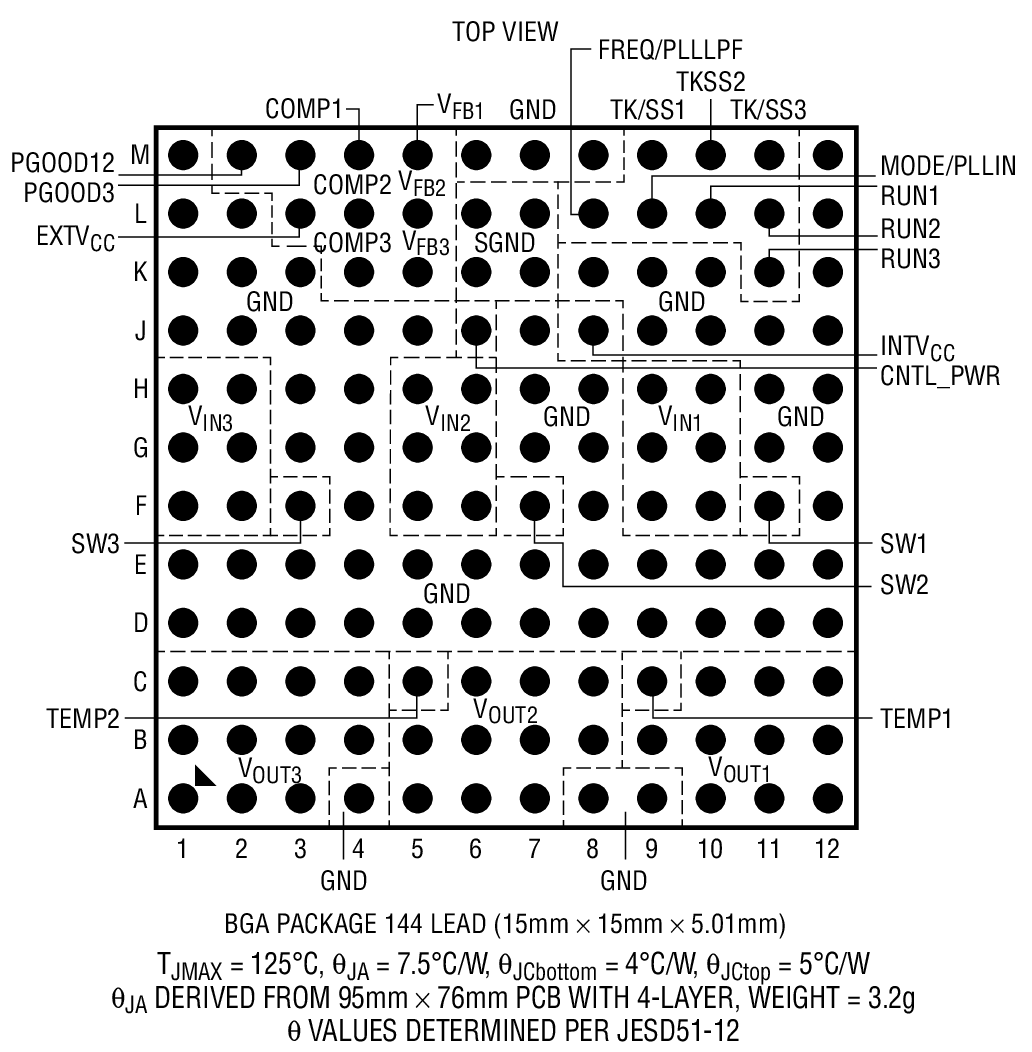

- 15mm x 15mm x 5.01mm BGA 封装

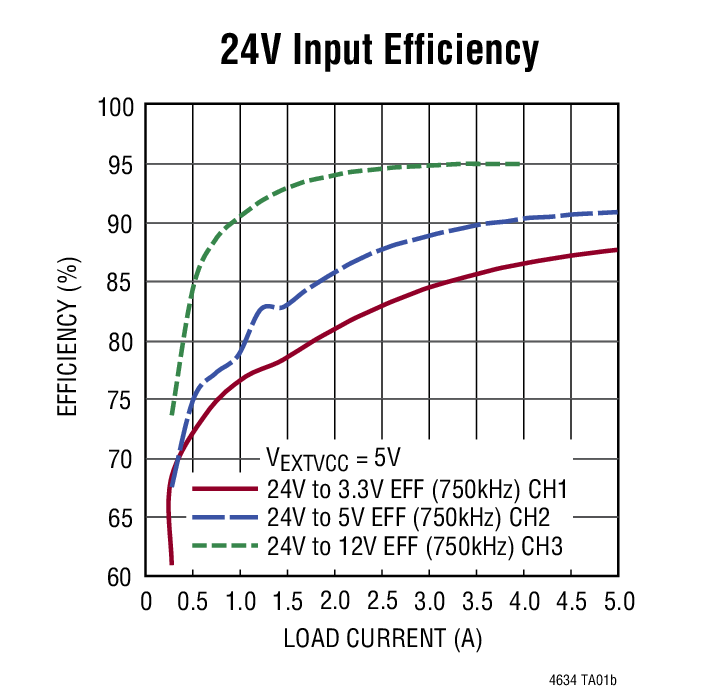

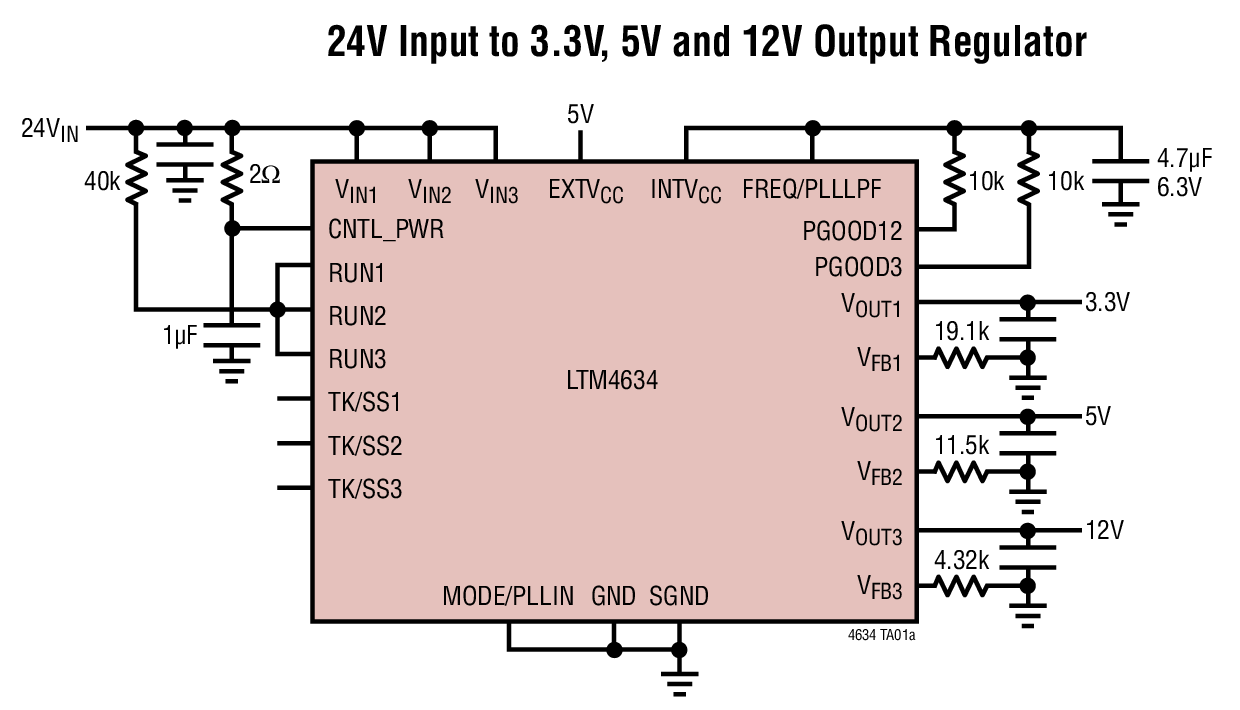

产品详情
LTM®4634 将三个完整的 5A / 5A / 4A 高效率开关模式 DC/DC 转换器整合在一个小型封装之中。封装中内置了开关控制器、功率 FET、电感器和大多数支持组件。LTM4634 可在 4.75V 至 28V 的输入电压范围内运作，并提供了三个独立的输出电压。VOUT1 和 VOUT2 的可调范围为 0.8V 至 5.5V，而 VOUT3 的可调范围则为 0.8V 至 13.5V。每个输出电压由单个外部电阻器来设定。
高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，并且未牺牲稳定性。该器件支持频率同步、多相并行运作、软起动以及用于电源轨排序的输出电压跟踪。
故障保护功能包括过压保护、过流保护和温度监视。该电源模块采用节省空间的耐热性能增强型 15mm x 15mm x 5.01mm BGA 封装。LTM4634 采用 SnPb (BGA) 或符合 RoHS 标准的端子涂层。
应用
- 电信、网络和工业设备
- 高密度负载点电压调节
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

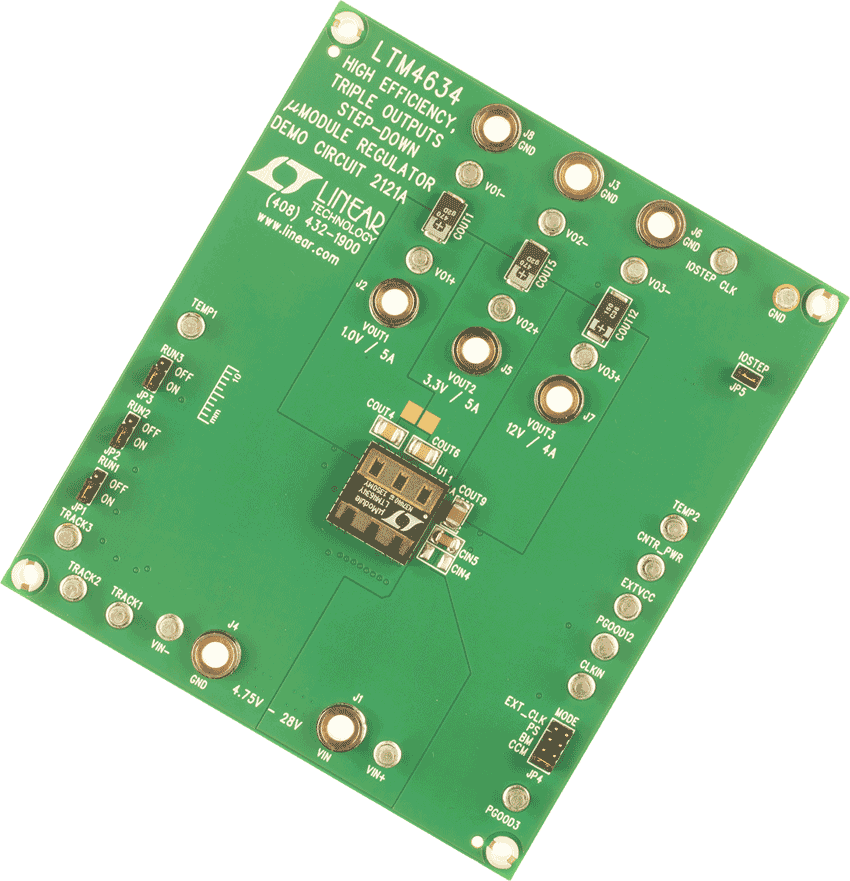

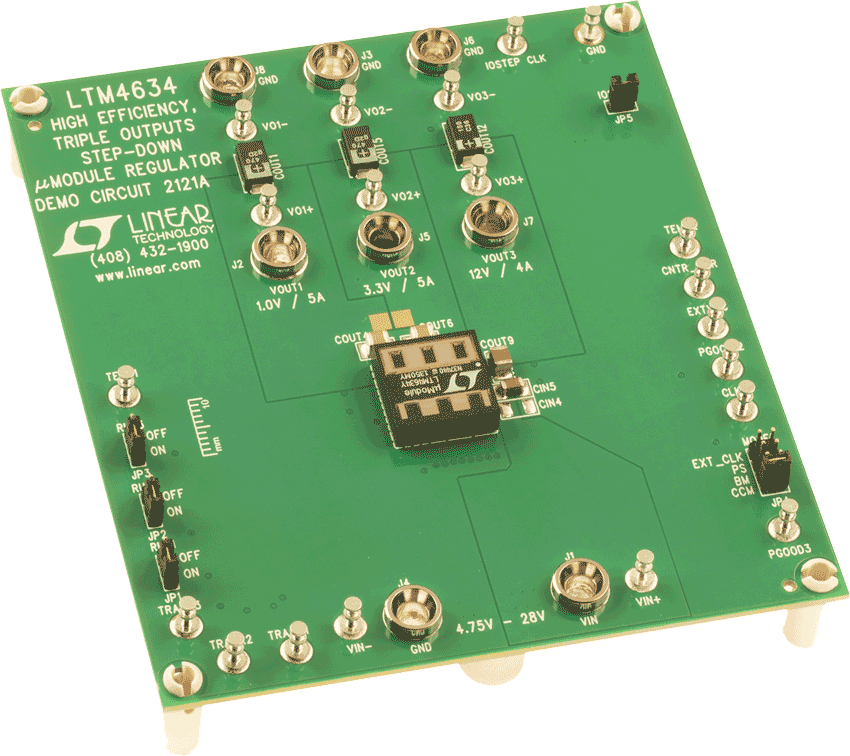

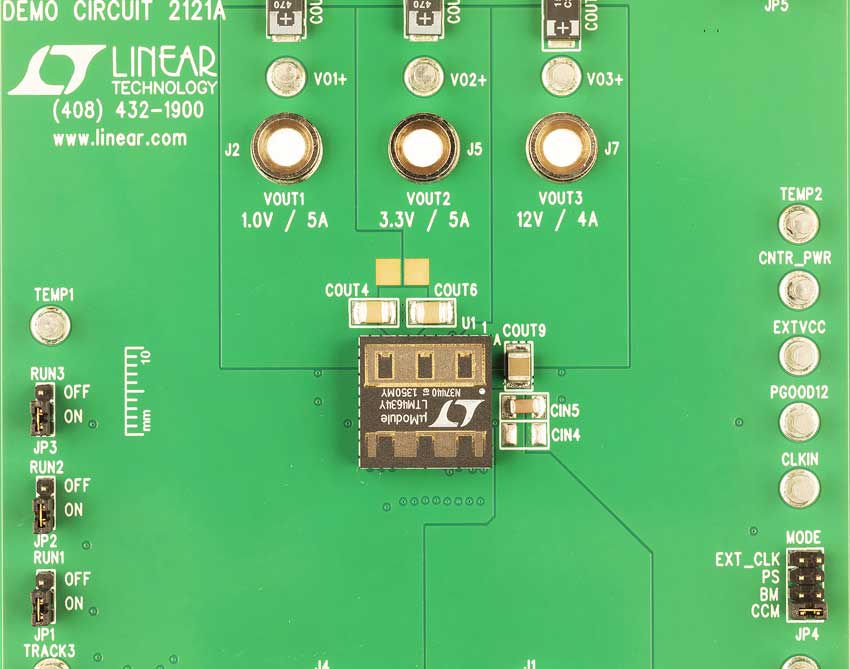

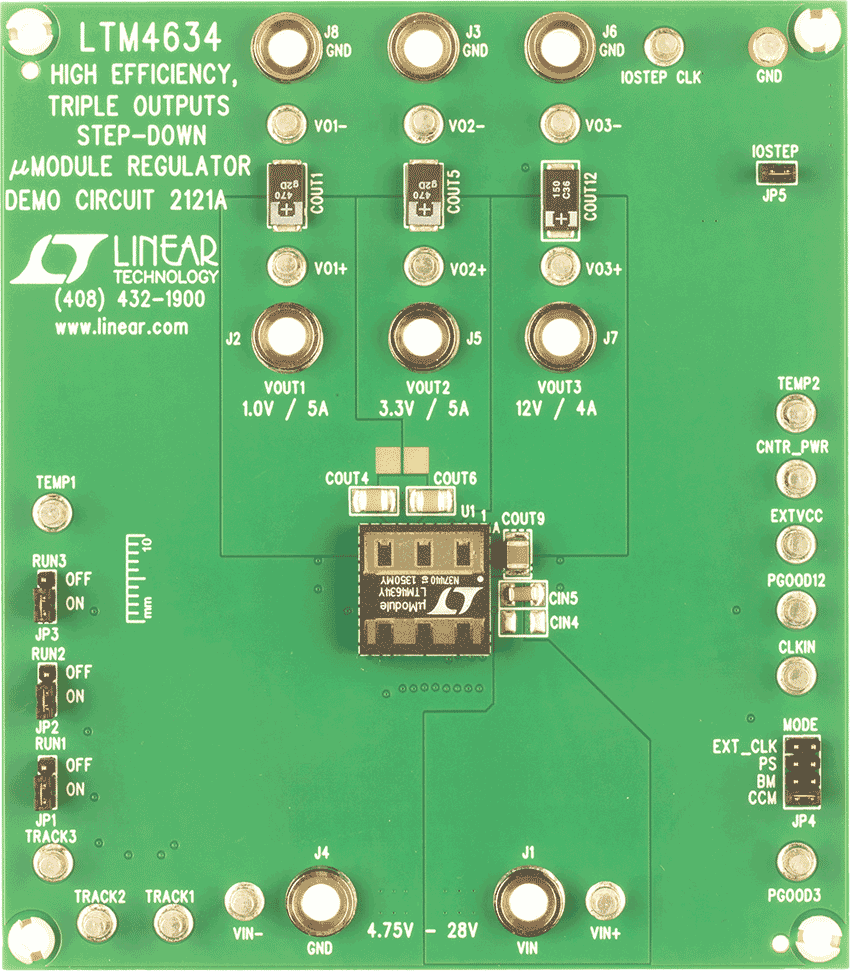

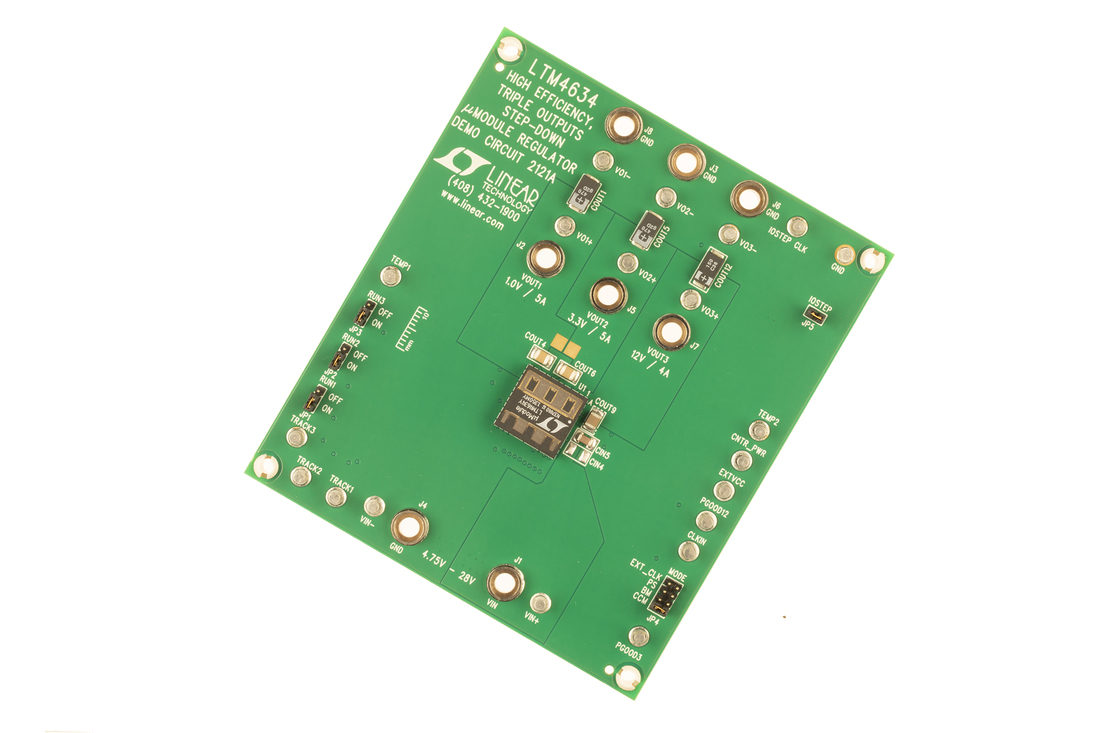

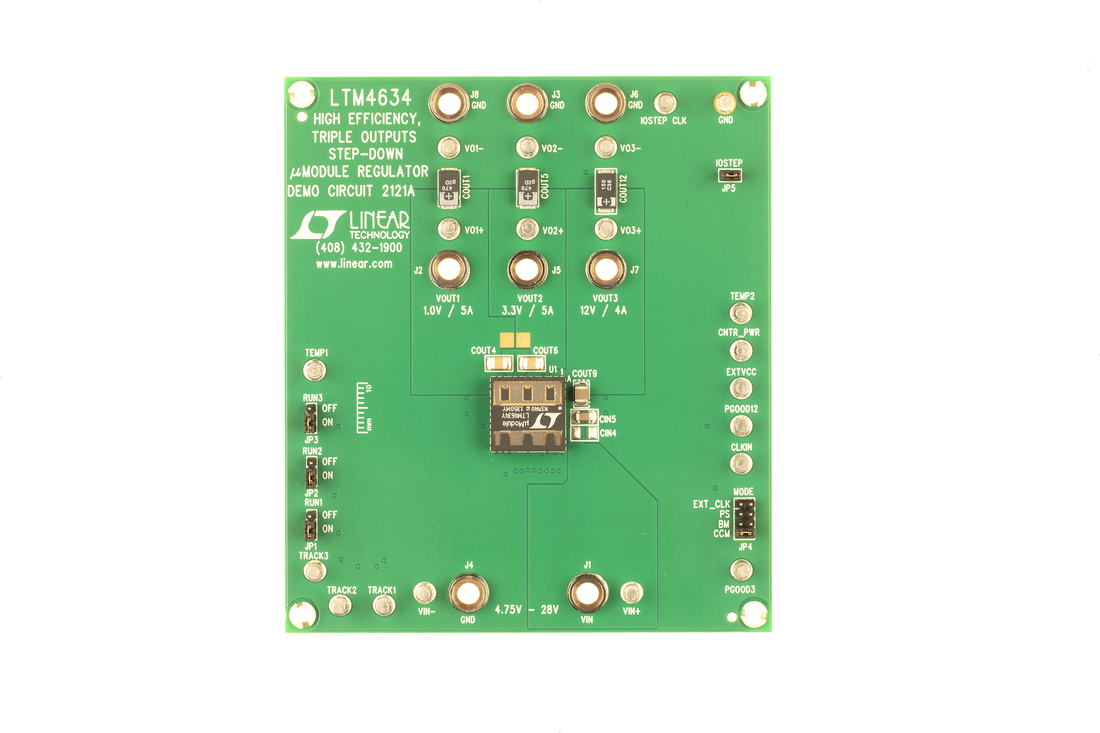

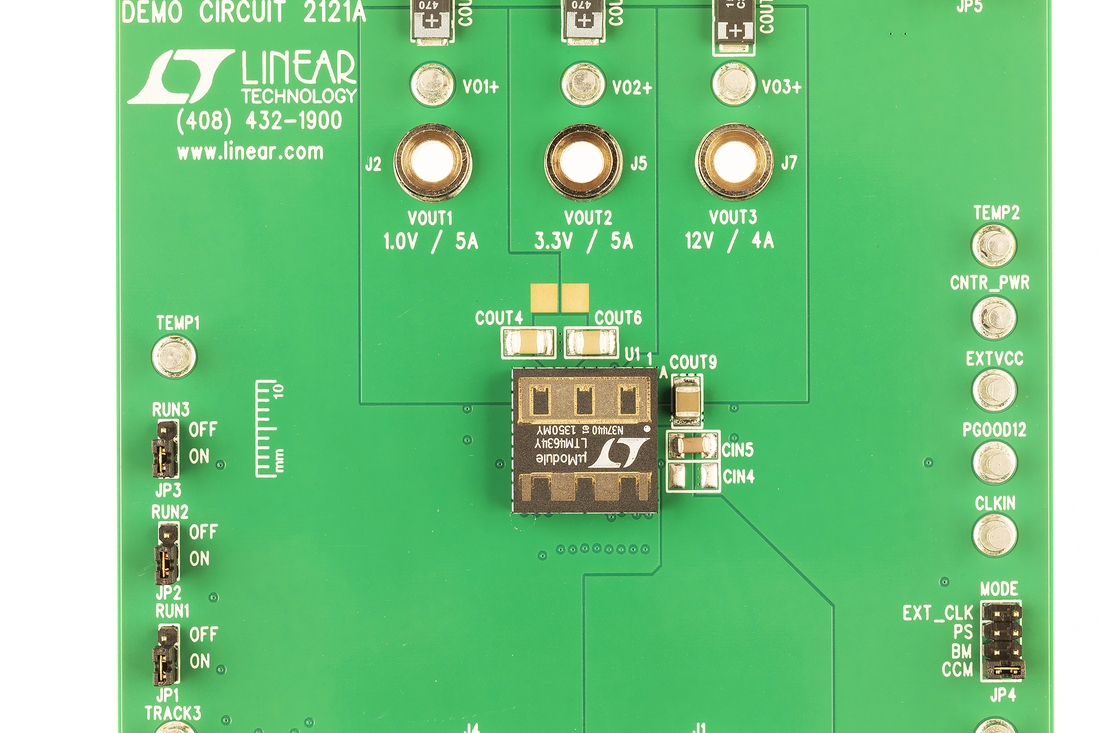

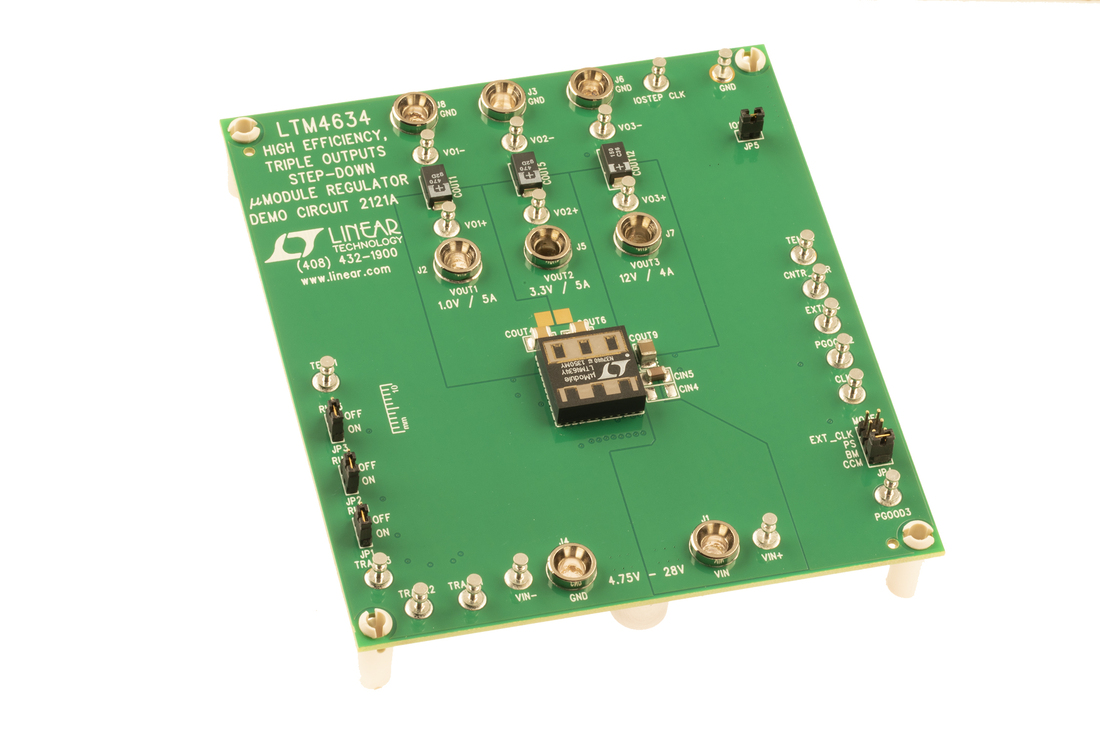

评估套件 (1)
参考资料
-
R504 Reliability Data3/26/2018PDF347 K
-

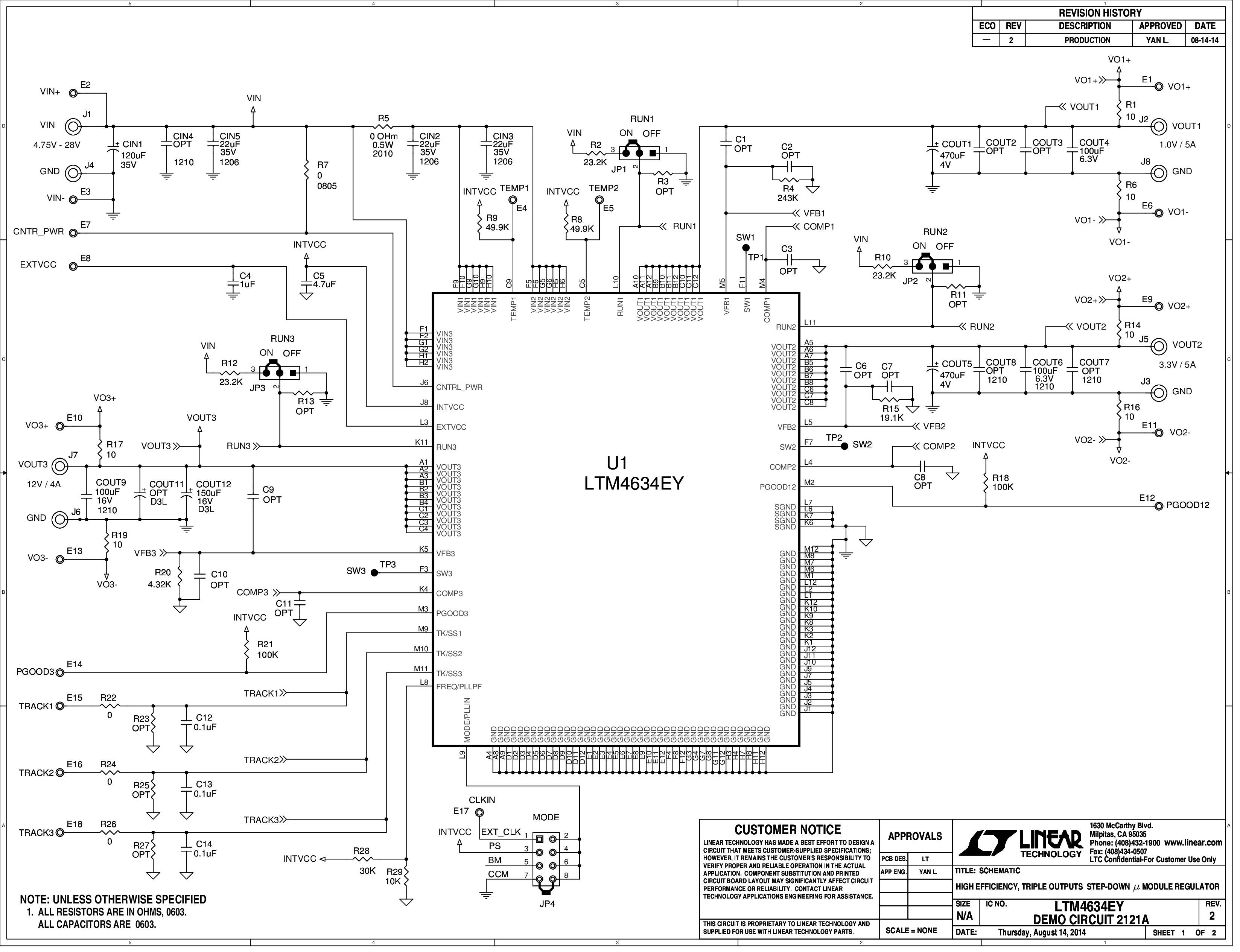

DC2121A - Demo Manual10/20/2014PDF977K
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017PDF1M
-
μModule Power Products4/4/2017PDF10M
-
更高的功率，更好的散热，更小的面积10/15/2018
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM4634
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTM4634
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTM4634EY#PBF | 材料声明 | 质量和可靠性 | 144-Lead BGA (15mm x 15mm x 5.01mm) | |
| LTM4634IY | 材料声明 | 质量和可靠性 | 144-Lead BGA (15mm x 15mm x 5.01mm) | |
| LTM4634IY#PBF | 材料声明 | 质量和可靠性 | 144-Lead BGA (15mm x 15mm x 5.01mm) | |
| Wafer Fabrication Data | R504 Reliability Data |
