概览
优势和特点
- 完整的开关模式电源
- 输入电压范围：15V 至 5.5V
- 15A DC 输出
- 输出电压范围：0.8V 至 5V
- ±1.5% 总 DC 输出误差
- 用于实现精准稳压的差分远端采样
- 电流模式控制 / 快速瞬态响应
- 过流折返保护
- 并联多个 LTM®4611 可实现均流
- 频率同步
- 可选择的脉冲跳跃或突发模式 (Burst Mode®) 操作
- 软起动 / 电压跟踪

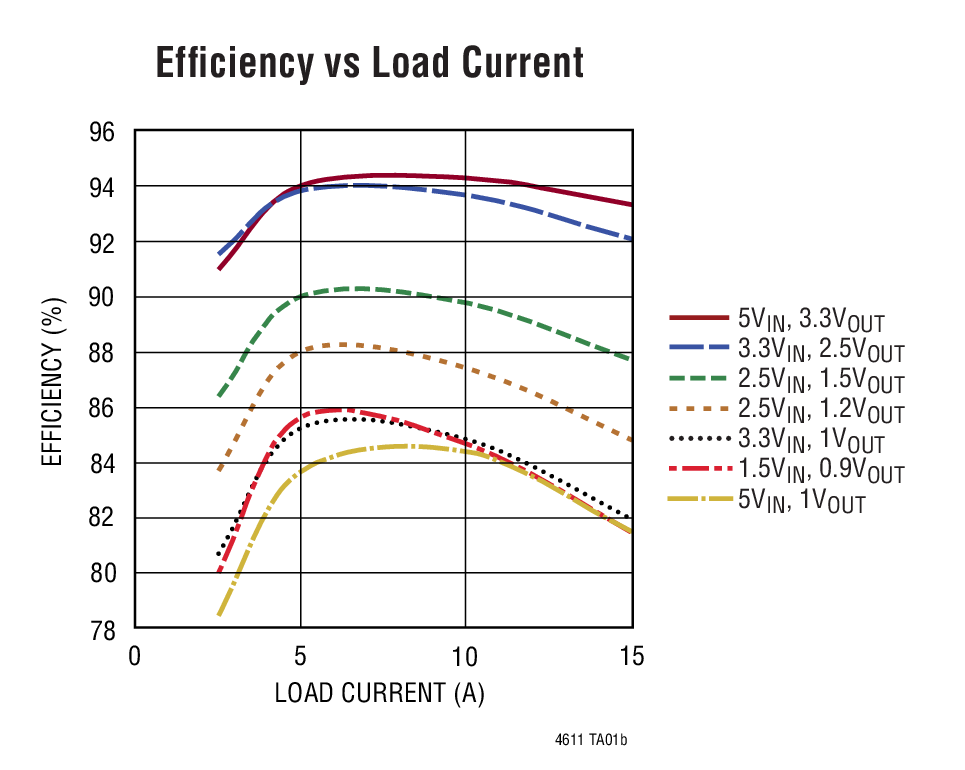

- 效率高达 94%
- 输出过压保护
- 小外形 15mm x 15mm x 4.32mm LGA 封装
产品详情
LTM®4611 是一款高密度 15A 输出、开关模式 DC/DC 降压型转换器电源，可以从非常低电压输入电源来运作。封装之中内置了降压型开关控制器、功率 FET、电感器和环路补偿元件。LTM4611 能够从一个 1.5VIN 至高达 5.5VIN 的输入高效地提供高达 15A 的连续电流。输出电压由一个电阻器设定于 0.8V 至 5V 之间。仅需采用少量的输入和输出电容器。
高开关频率和一种电流模式架构提供了针对电压和负载变化的快速瞬态响应，且并未牺牲稳定性。该器件支持频率同步、多相 / 均流操作、突发模式操作以及用于电源轨排序的输出电压跟踪功能。
LTM4611 采用耐热性能增强型 15mm x 15mm x 4.32mm LGA 封装。LTM4611 是无铅型器件并符合 RoHS 标准。
应用
- 电信服务器和网络设备
- 存储和 ATCA 卡
- 通用型负载点调节
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

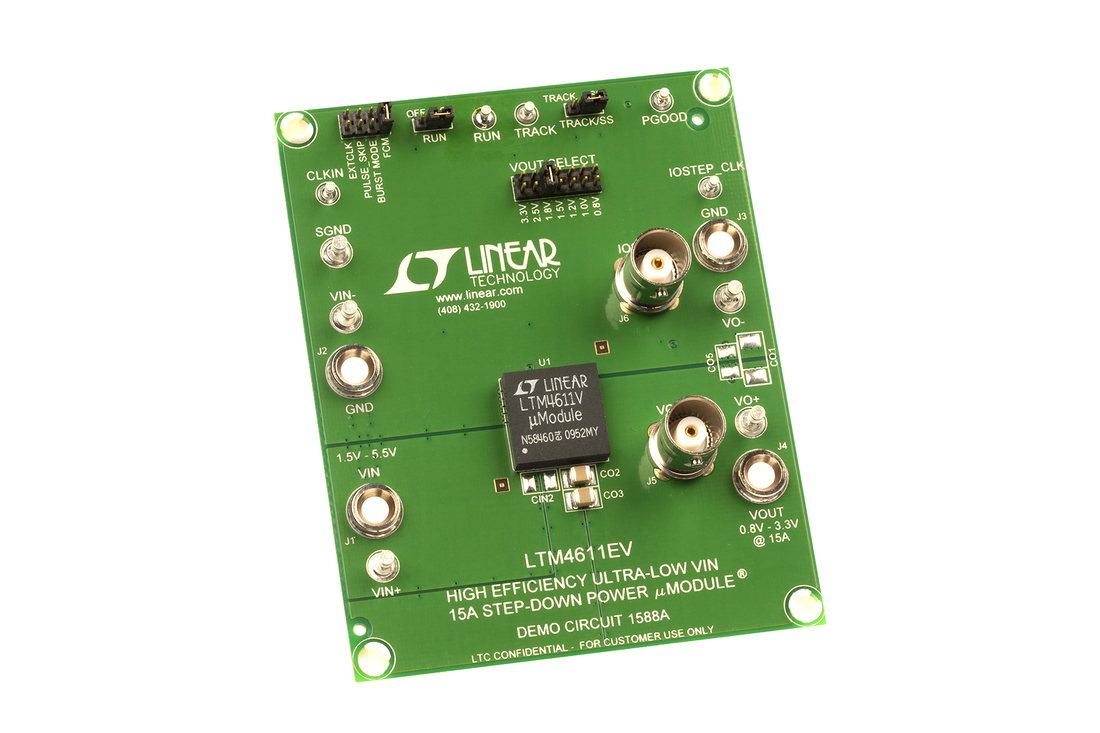

评估套件 (1)
参考资料
-
R504 Reliability Data3/26/2018
-

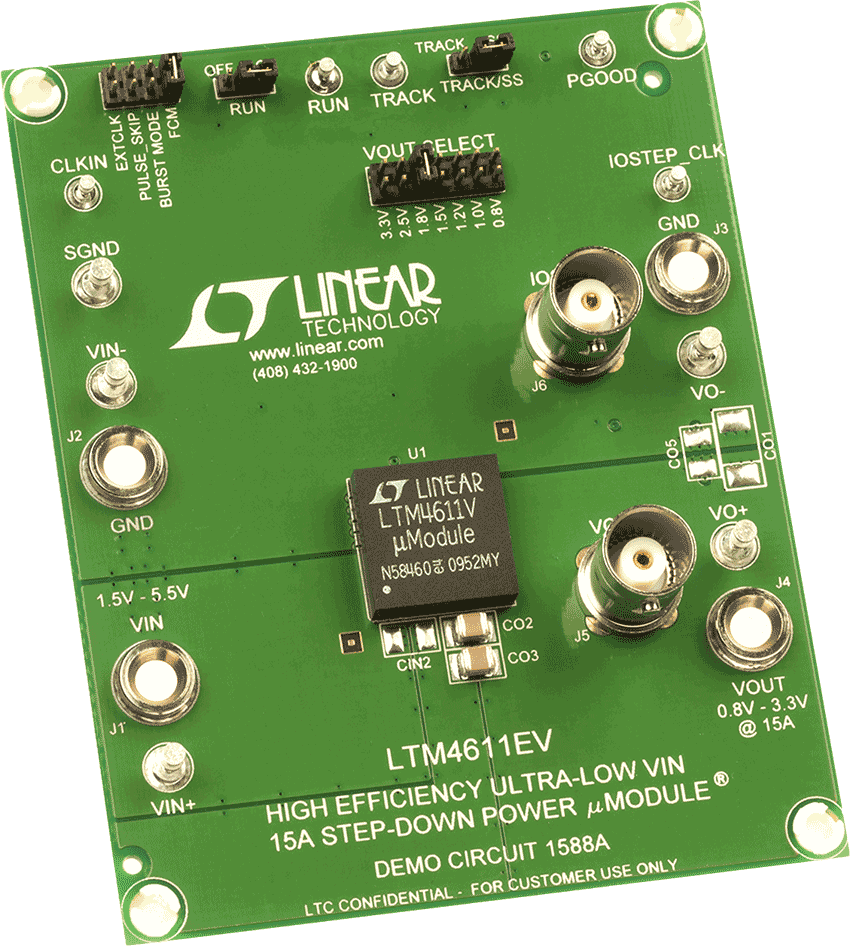

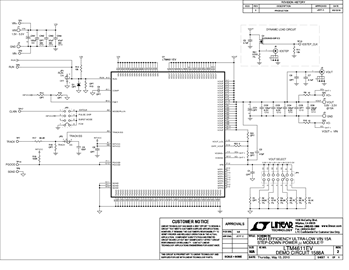

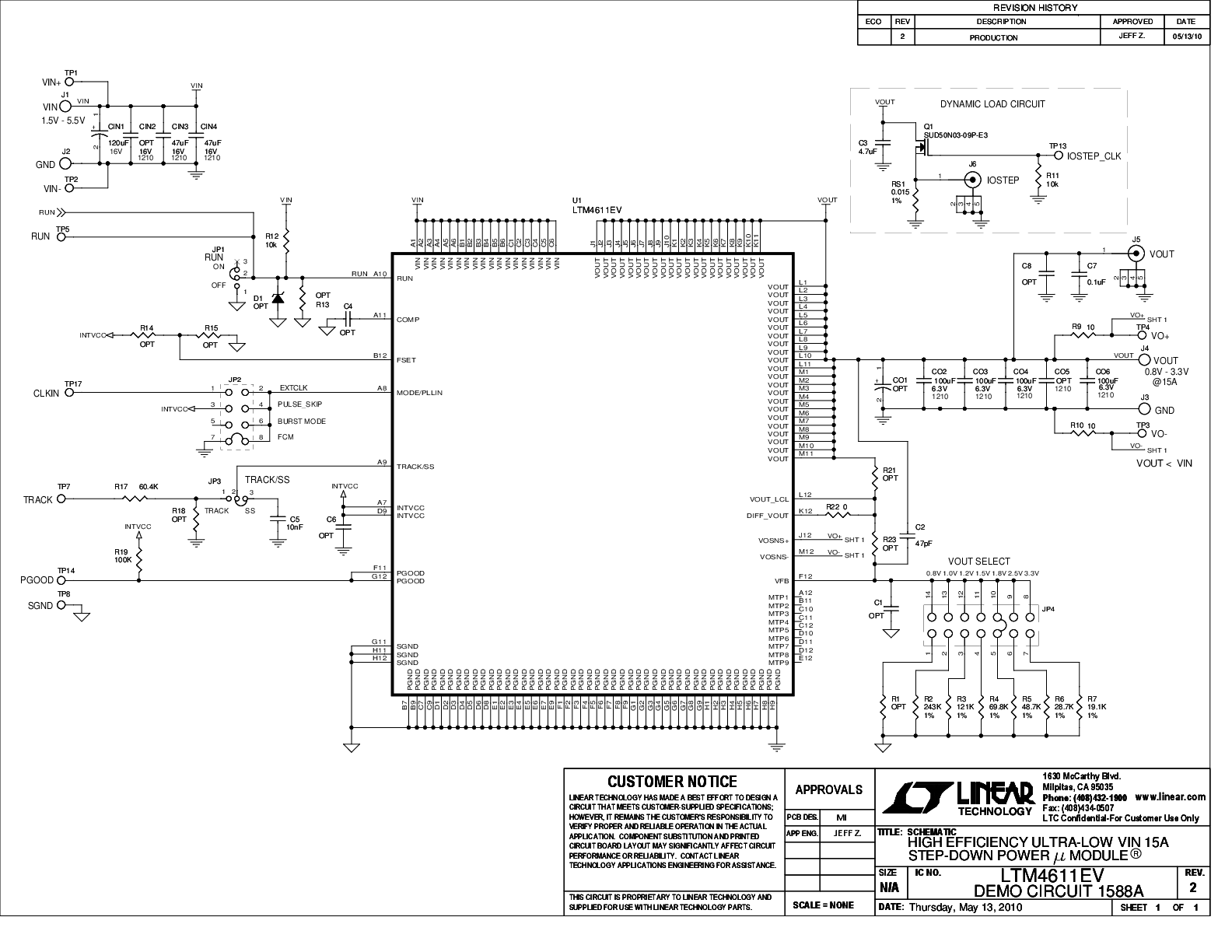

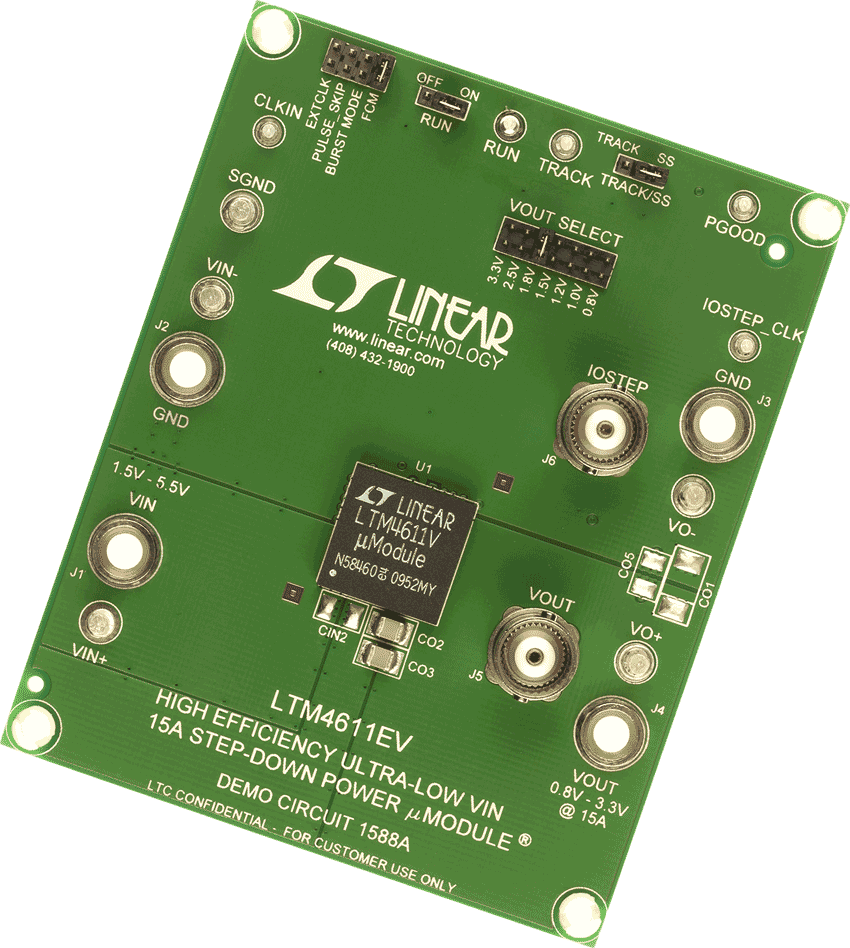

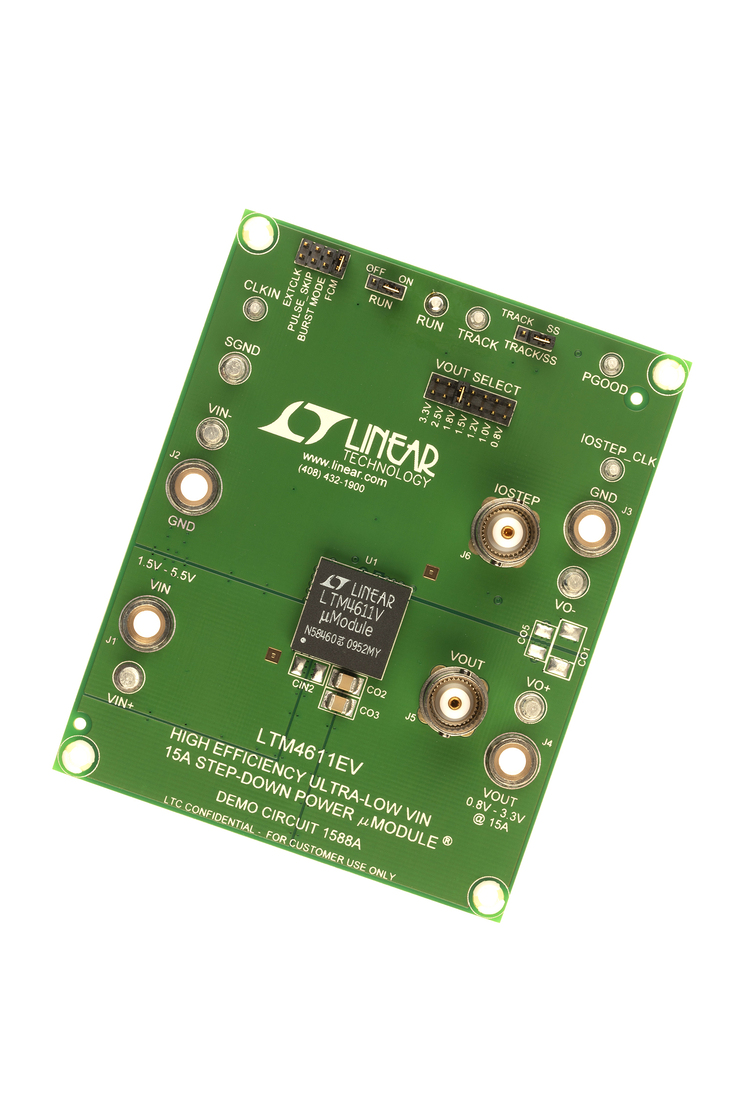

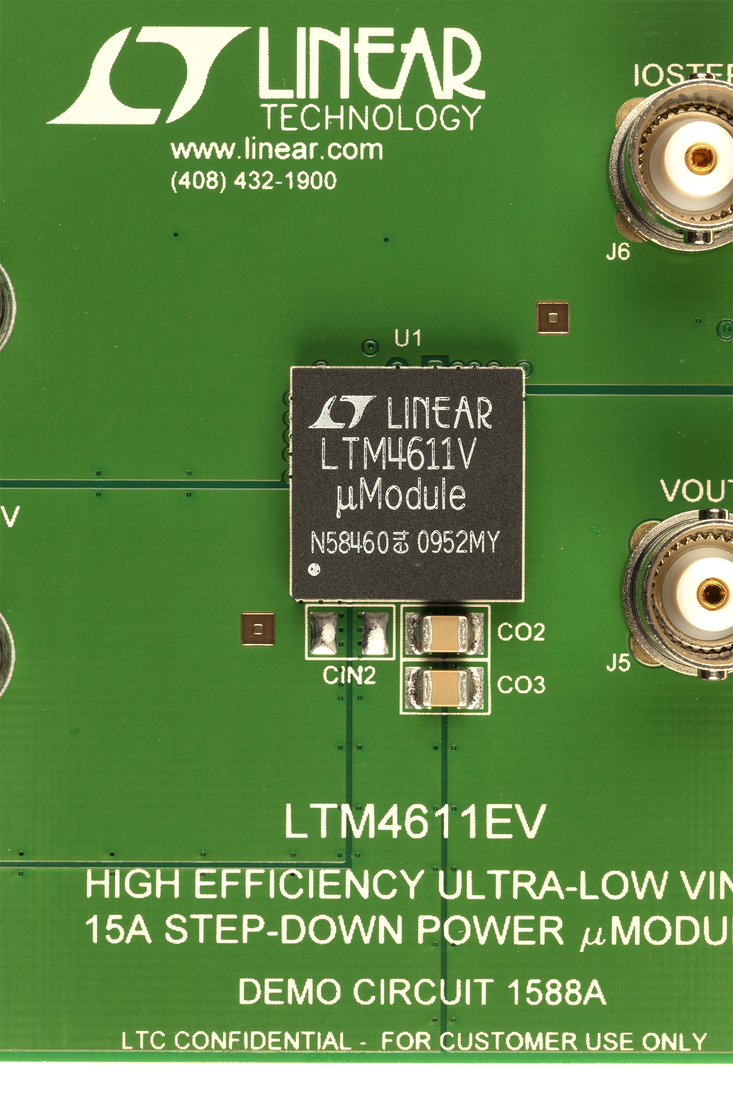

DC1588A - Demo Manual10/25/2010
-
怎样探测 µModule 稳压器的开关节点3/4/2014
-

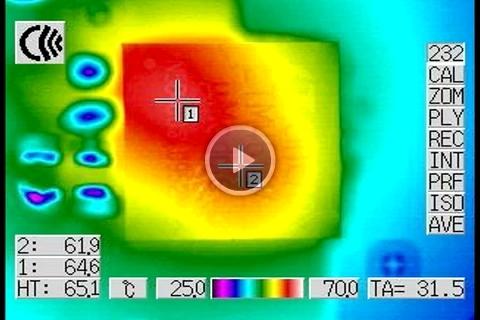

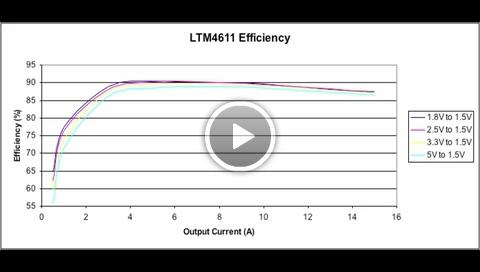

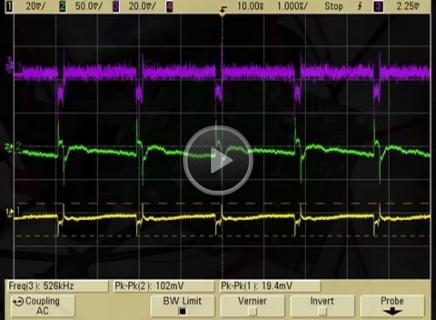

LTM4611 技术短片11/5/2013
-
POL μModule DC/DC Converter Operates from Inputs Down to 1.5V, Delivering Up to 15A Output, Without an Auxiliary Bias Supply10/1/2010 LT Journal
-
可靠性：选择 DC/DC 稳压器时的另一个参数9/27/2010
-
μModule Power Products4/4/2017
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM4611
配套产品推荐
LTM4611 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

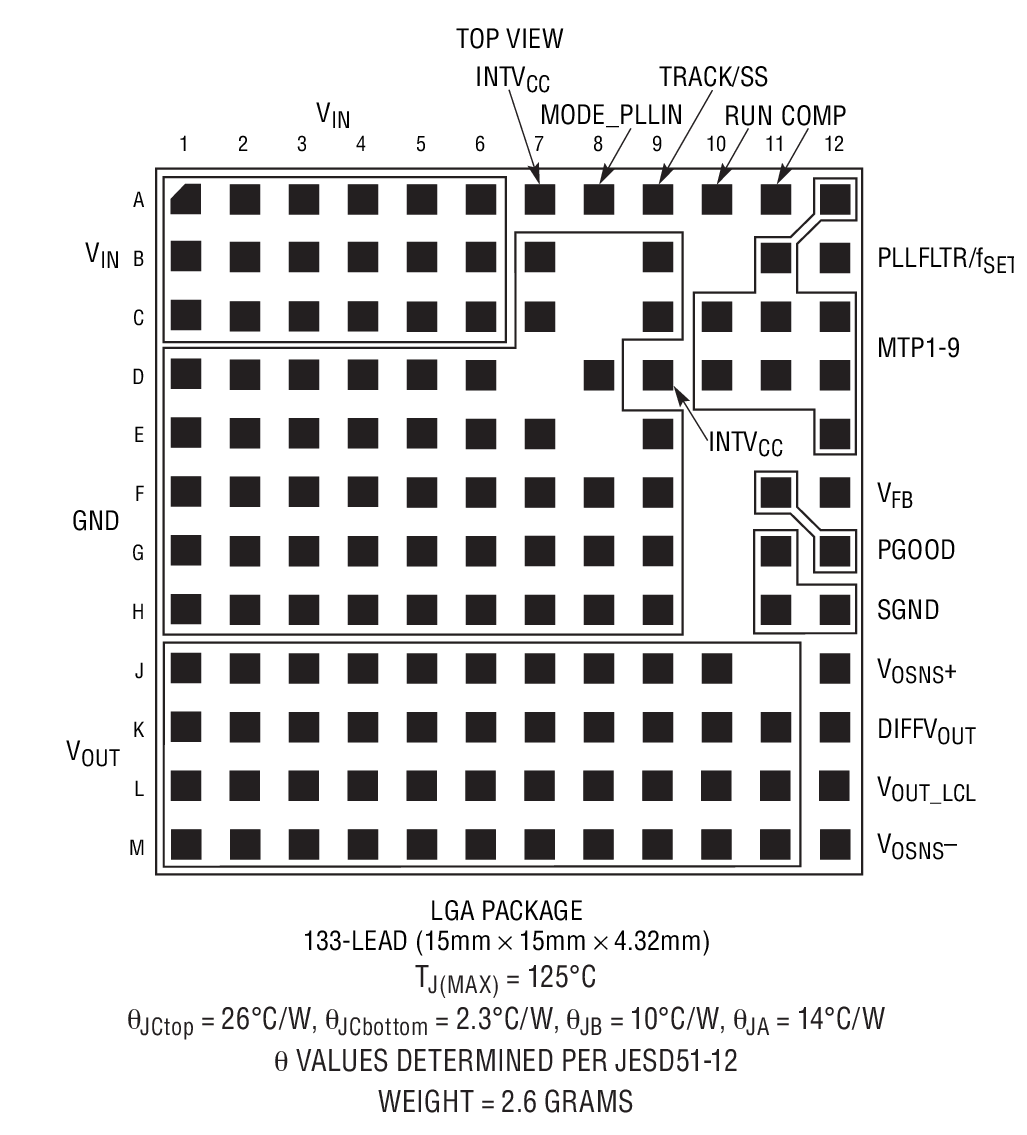

| LTM4611EV#PBF | 材料声明 | 质量和可靠性 | 133-Lead LGA (15mm x 15mm x 4.32mm) | |
| LTM4611IV#PBF | 材料声明 | 质量和可靠性 | 133-Lead LGA (15mm x 15mm x 4.32mm) | |
| Wafer Fabrication Data | R504 Reliability Data |
