概览

优势和特点

  • 完整的开关模式电源
  • 宽输入电压范围:4.5V 至 28V
  • 12A DC (典型值)、14A 峰值输出电流
  • 0.6V 至 5V 输出电压
  • 输出电压跟踪和裕度调节
  • 并联多个µModule® 稳压器以实现均流
  • 用于实现精准稳压的差分远端采样
  • PLL 频率同步
  • ±1.5% 调节
  • 具电流折返保护功能 (在启动时停用)
  • 符合 RoHS 标准并采用无铅涂层的金制涂层 LGA (e4) 或 SAC 305 BGA (e1) 封装
  • 超快瞬态响应
  • 电流模式控制
  • 效率高达 95% (在 5VIN、3.3VOUT)
  • 可编程软起动
  • 具输出过压保护功能
  • 小占板面积、扁平 (15mm x 15mm x 2.82mm) 表面贴装型 LGA 和 (15mm x 15mm x 3.42mm) BGA 封装



产品详情

LTM®4601HV 是一款完整的 12A 降压型开关模式 DC/DC 电源,具有板上开关控制器、MOSFET、电感器和所有的支持元件。该 µModule 内置于一个小巧的表面贴装型 15mm × 15mm × 2.82mm LGA 和 15mm x 15mm x 3.42mm BGA 封装中。LTM4601HV 可在 4.5V 至 28V 的输入电压范围内运作,支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。这种高效设计可提供 12A 的连续电流 (峰值达 14A)。仅需采用大容量输入和输出电容器便可完成设计。

扁平和轻量的封装可以很容易地安装在 PC 板背面上的未用空间之中,以实现高密度负载点调节。该 µModule 可同步至一个外部时钟,旨在减少无用的频率谐波,并允许执行多相 (PolyPhase®) 操作,以提供高负载电流。

高开关频率和自适应接通时间电流模式架构提供了针对电压和负载变化的快速瞬态响应,且并未牺牲稳定性。可以采用一个板上差分远端采样放大器来准确地调节一个输出电压,这与负载电流无关。




应用

  • 电信和网络设备
  • 服务器
  • 工业设备
  • 负载点调节



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

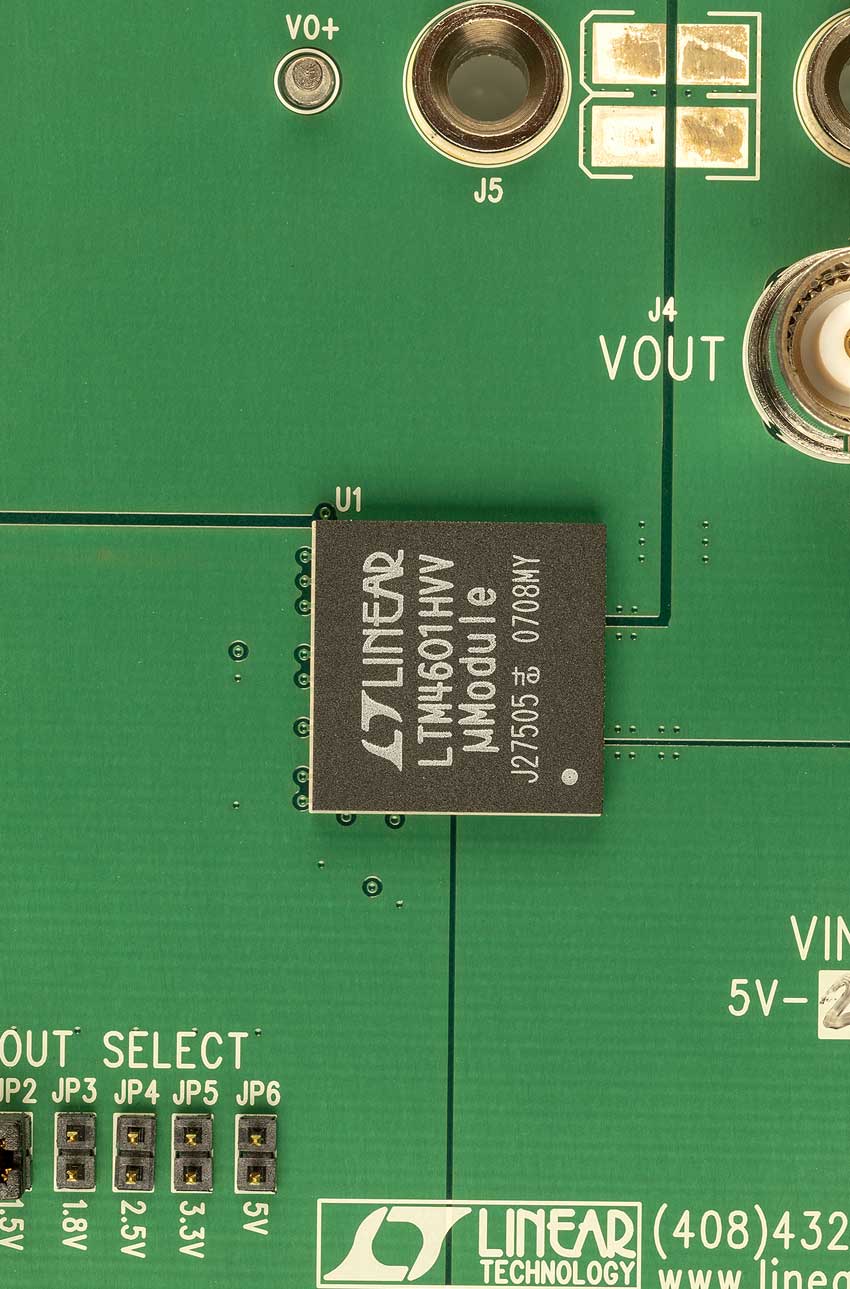

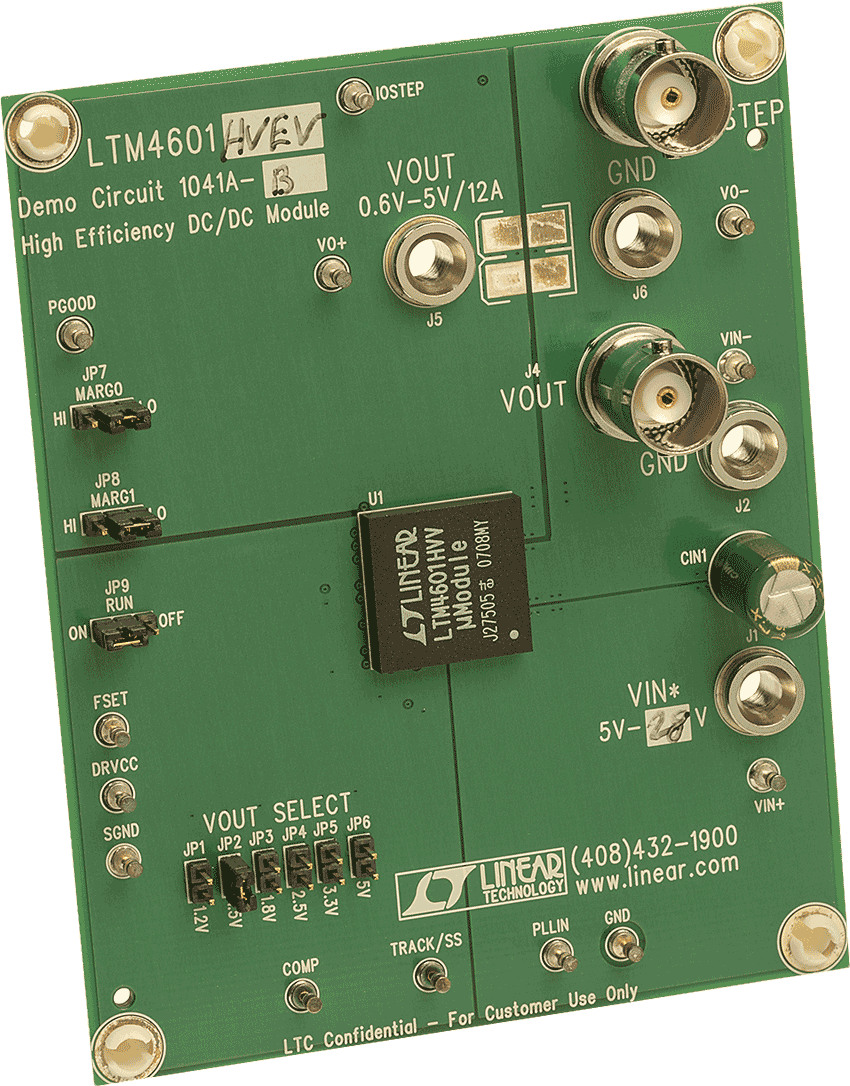

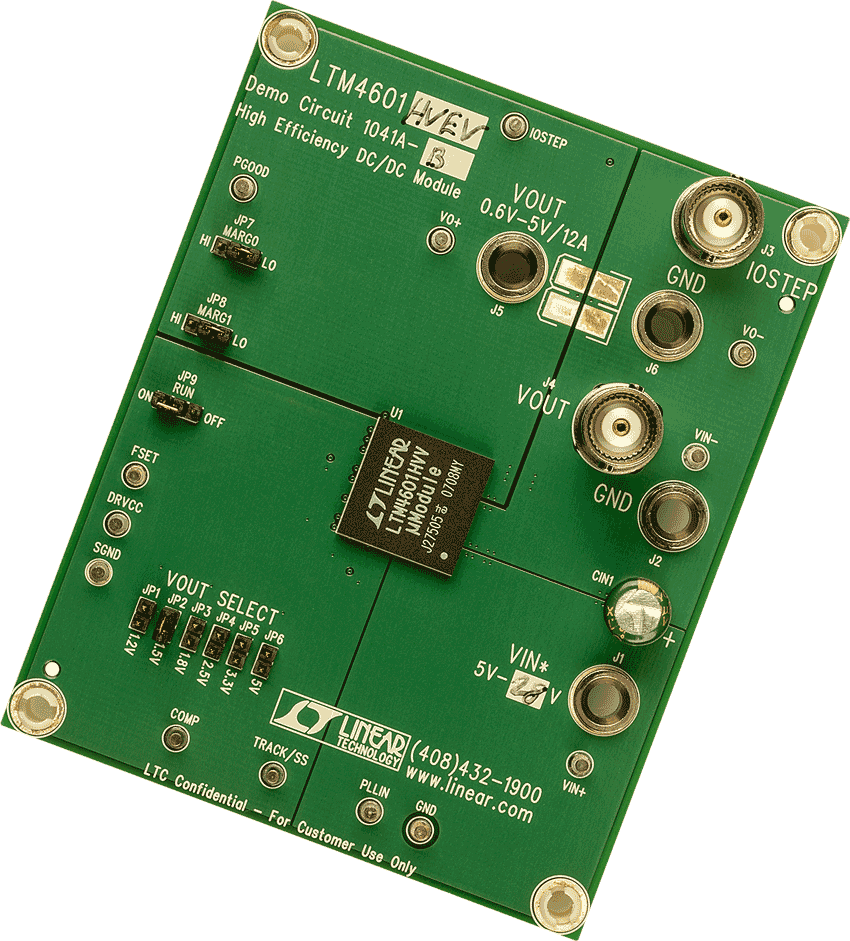

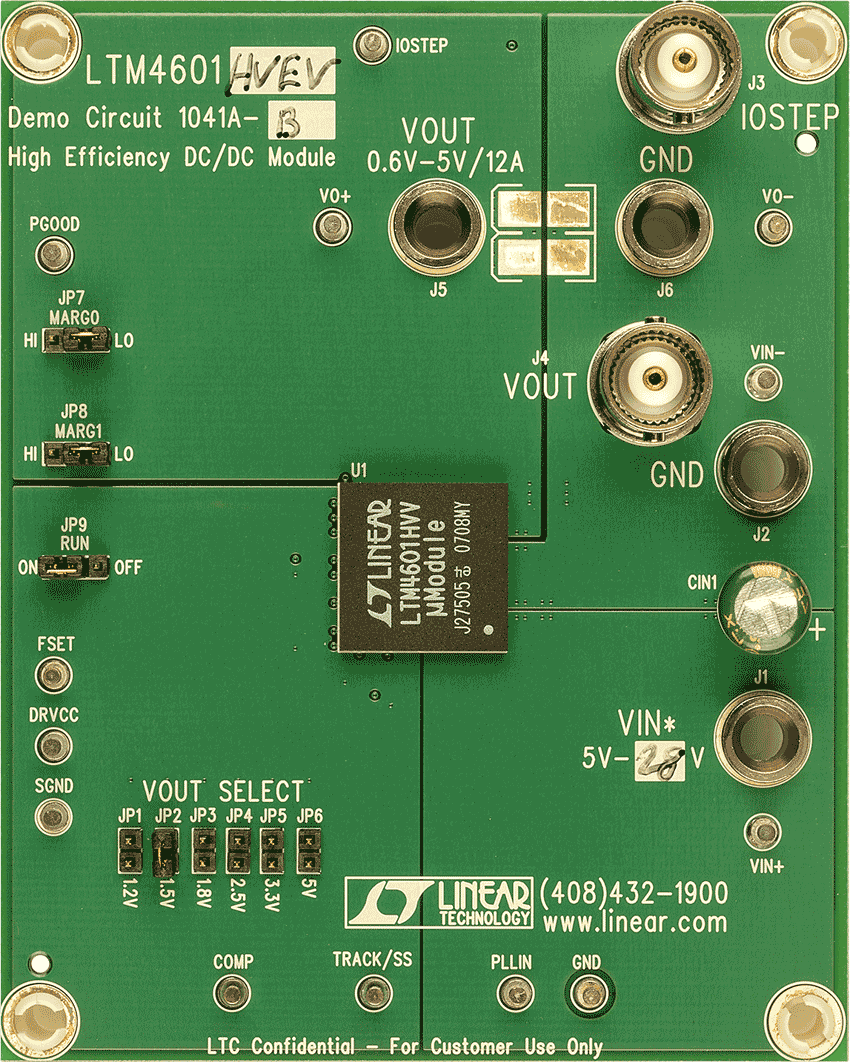

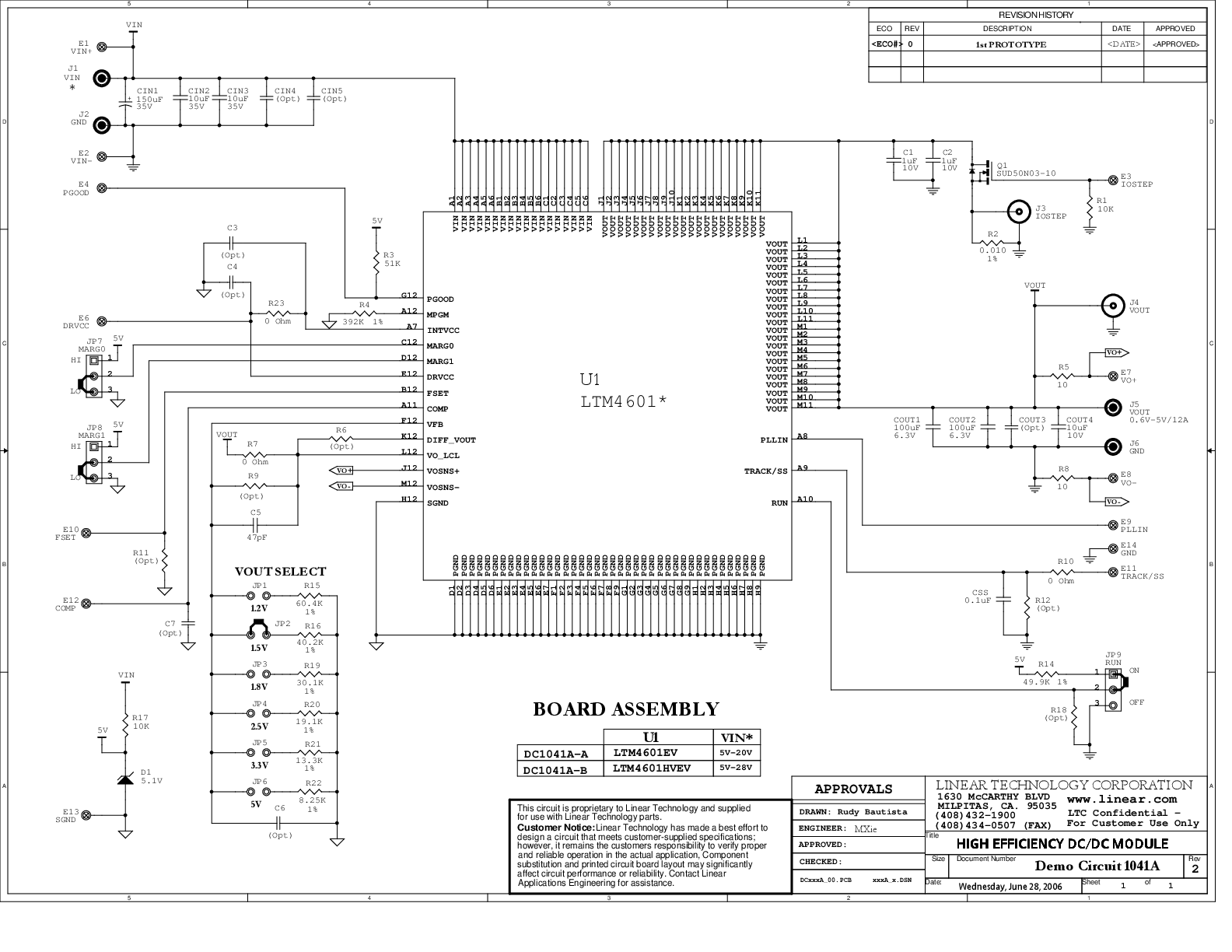

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LTM4601
LTM4601-1
LTM4601A
LTM4601A-1
LTM4601AHV
LTM4601HV

LTpowerCAD

LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。

LTPowerCAD

LTpowerCAD中提供以下器件的设计工具:

LTM4601
LTM4601HV
