概览
优势和特点
- 完整的开关模式电源
- 宽输入电压范围：4.5V 至 28V
- 10A DC、12A 峰值输出电流
- 可并联两个 μModule® DC/DC 转换器来提供 20A 输出电流
- 0.6V 至 5V 输出电压
- 1.5% 输出电压调节
- 超快速瞬态响应
- 电流模式控制
- –55°C 至 125°C 工作温度范围 (LTM4600HVMPV)
- 具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装
- 效率高达 92%
- 可编程软起动
- 输出过压保护
- 可选的短路停机定时器
- 小占板面积、扁平 (15mm x 15mm x 2.82mm) LGA 封装
产品详情

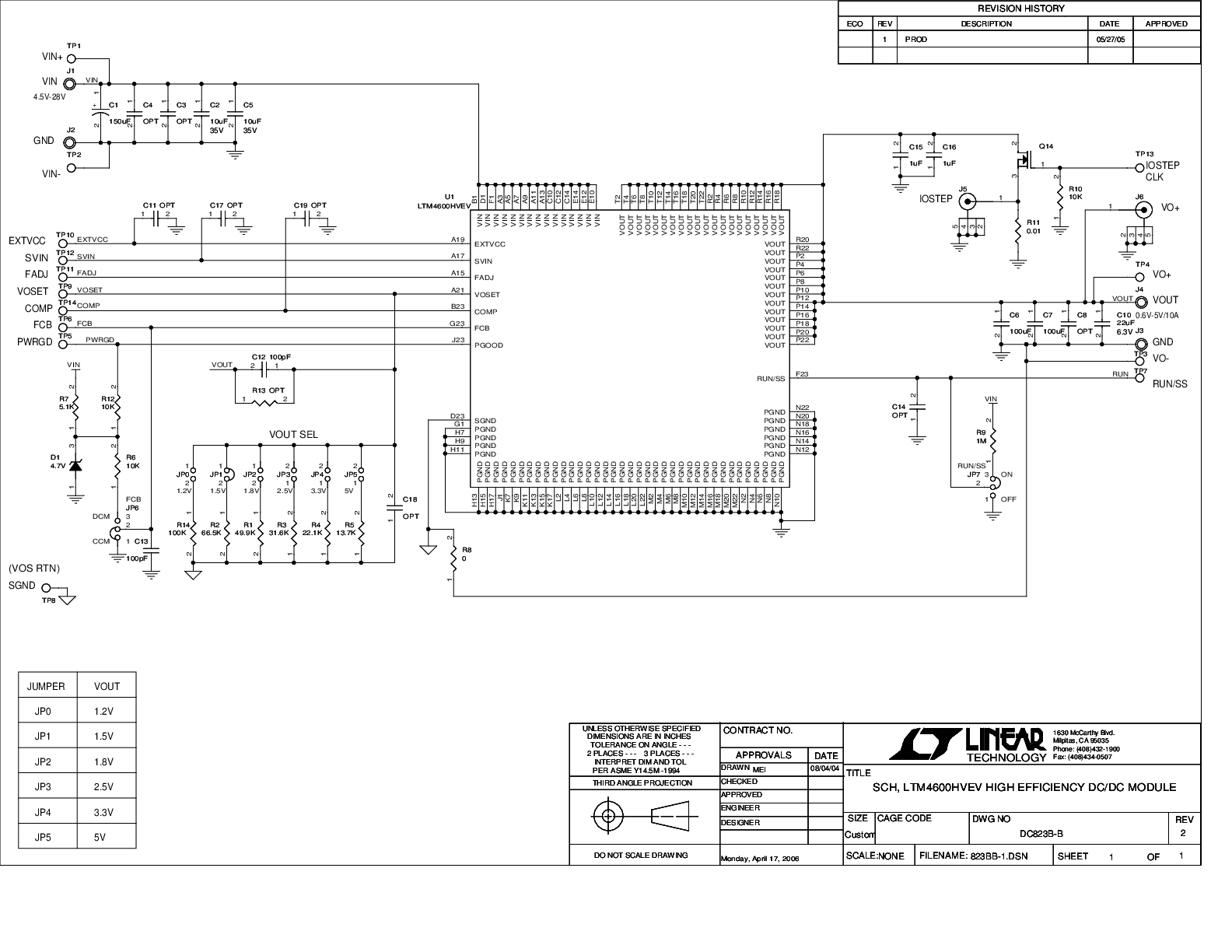

LTM®4600HV 是一款完整的 10A、DC/DC 降压型电源，工作输入电压高达 28V。封装中内置了开关控制器、功率 FET、电感器以及所有的支持元件。LTM4600HV 可在 4.5V 至 28V 的输入电压范围内运作，支持 0.6V 至 5V 的输出电压范围 (由单个电阻器来设定)。这种高效设计可提供 10A 的连续电流 (峰值可达 12A)，且无需借助散热器或气流来满足功率规格要求。仅需采用大容量输入和输出电容器便可构成完整的设计。
由于采用了扁平封装 (高度仅 2.82mm)，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。高开关频率和自适应导通时间电流模式架构的运用实现了针对输入电压和负载变化的快速瞬态响应，且并未牺牲稳定性。故障保护功能包括集成过压和短路保护以及一个可停用的停机定时器。内置软起动定时器可采用一个小电容器来调节。
LTM4600HV 采用耐热增强型的微小 (15mm x 15mm)、扁平 (高度仅 2.82mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM4600HV 符合 RoHS 标准。
应用
- 电信和网络设备
- 工业设备
- 负载点调节
- 服务器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
