替代器件

  • LTC3861
    LTC3861

    具准确均流功能的双通道、多相、降压型电压模式 DC/DC 控制器

概览

优势和特点

  • 采用电源模块 (Power Block)、DrMOS 或外部栅极驱动器和 MOSFET 进行运作
  • 具准确均流功能的电压模式控制
  • ±0.75% 0.6V 电压基准
  • 四通道差分输出电压检测放大器
  • 多相能力
  • 可锁相的固定频率:250kHz 至 2.25MHz
  • 采用电感器 DCR 的无损耗电流检测,或者采用检测电阻器或具集成型均流功能电路之 DrMOS 的精准电流检测
  • VCC 范围:3V 至 5.5V
  • VOUT 范围:0.6V 至 VCC – 0.5V
  • 电源良好输出电压监视器
  • 输出电压跟踪能力和软起动
  • 采用 58 引脚 5mm x 9mm QFN 封装

产品详情

LTC®7851 / LTC7851-1 是四通道输出、多相同步降压型开关稳压控制器,其运用了一种恒定频率电压模式架构。当与其内部均流环路并联时,这两款器件可在通道之间保持卓越的电流平衡。无损 DCR 或一个低值 RSENSE 用于输出电流检测。对于高相位数操作,可以使用多个 LTC7851 / LTC7851-1 器件。

一个非常低失调和高带宽的误差放大器与远端输出电压检测相组合,提供了超卓的瞬态响应和输出调节性能。LTC7851 / LTC7851-1 可在一个 3V 至 5.5V 的 VCC 电源电压范围内运作,并专为实现 VIN 为 3V ~ 27V* 的降压转换而设计,能产生一个 0.6V 至 VCC – 0.5V 的输出电压。

LTC7851-1 与 LTC7851 相同,只是前者具有较低的电流检测放大器增益,从而使其非常适合于具内部电流检测功能的 DrMOS 器件。



应用

  • 高电流分布式电源系统
  • DSP、FPGA 和 ASIC 电源
  • 数据通信、电信和计算系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

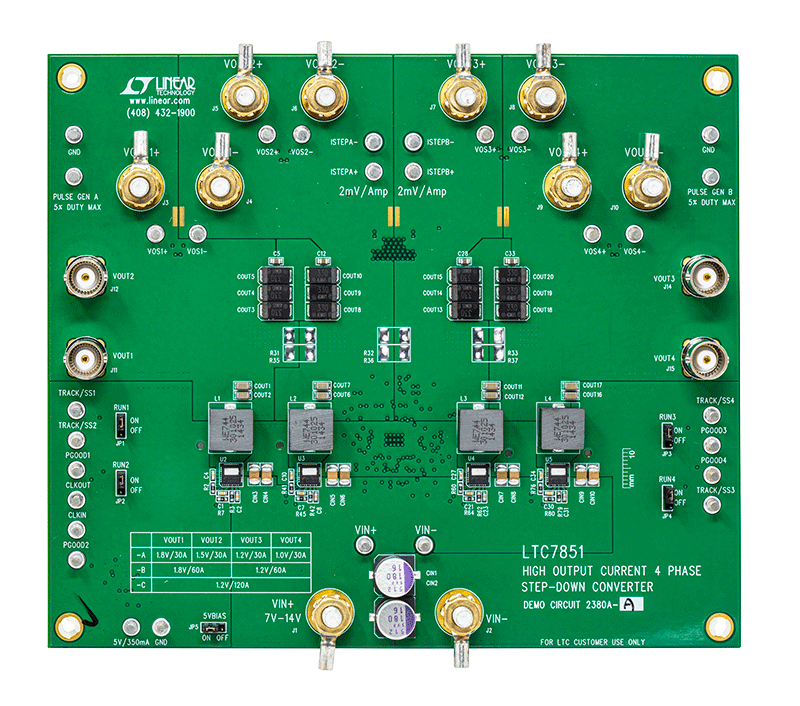

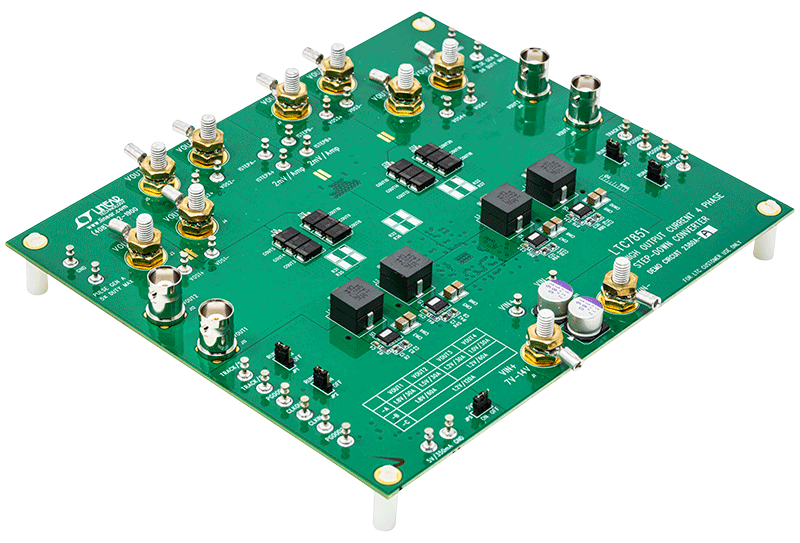

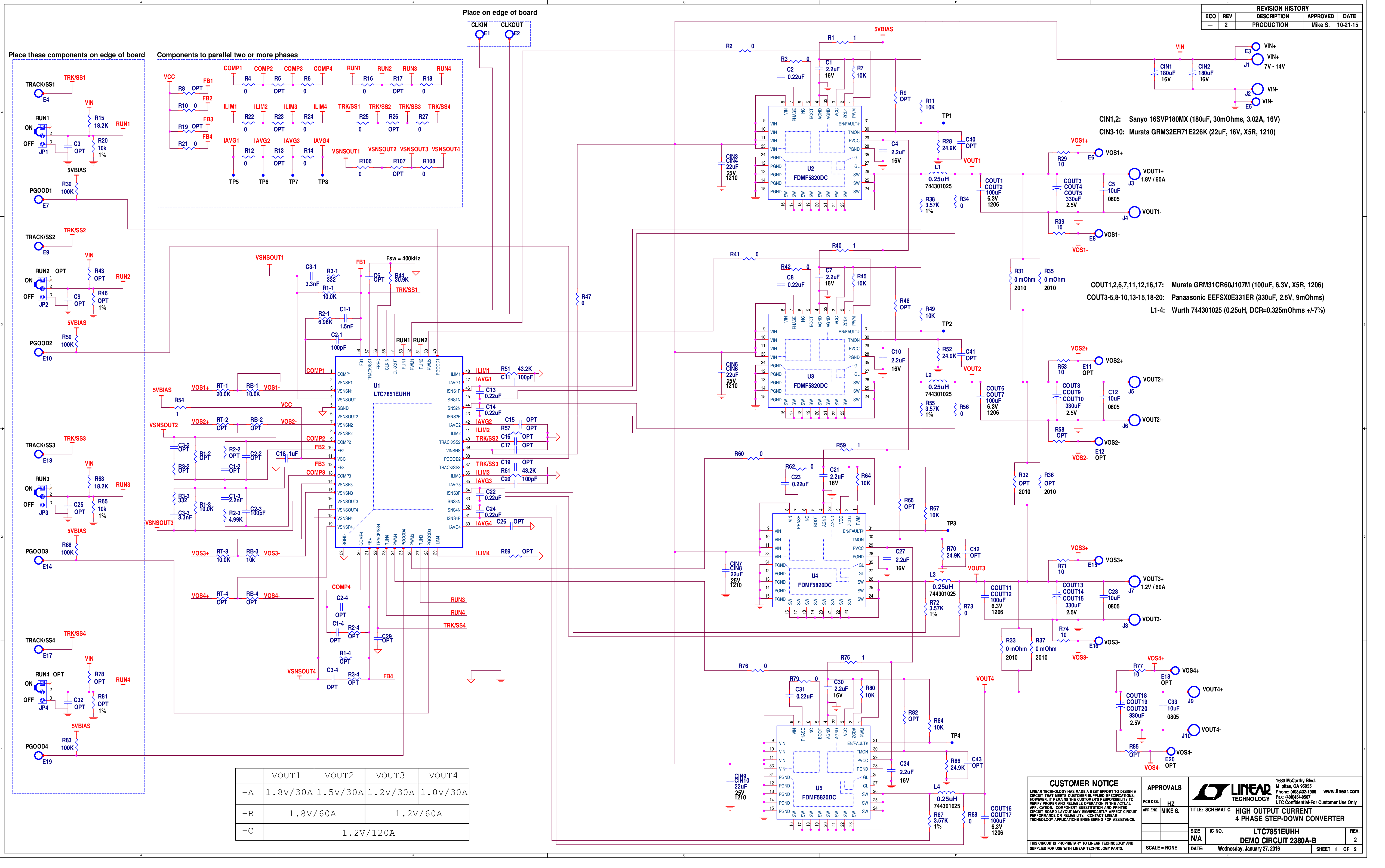

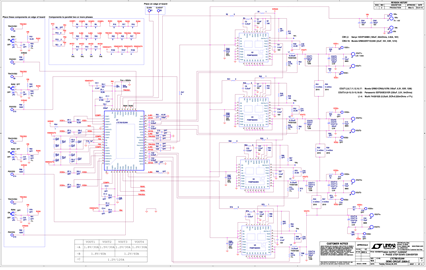

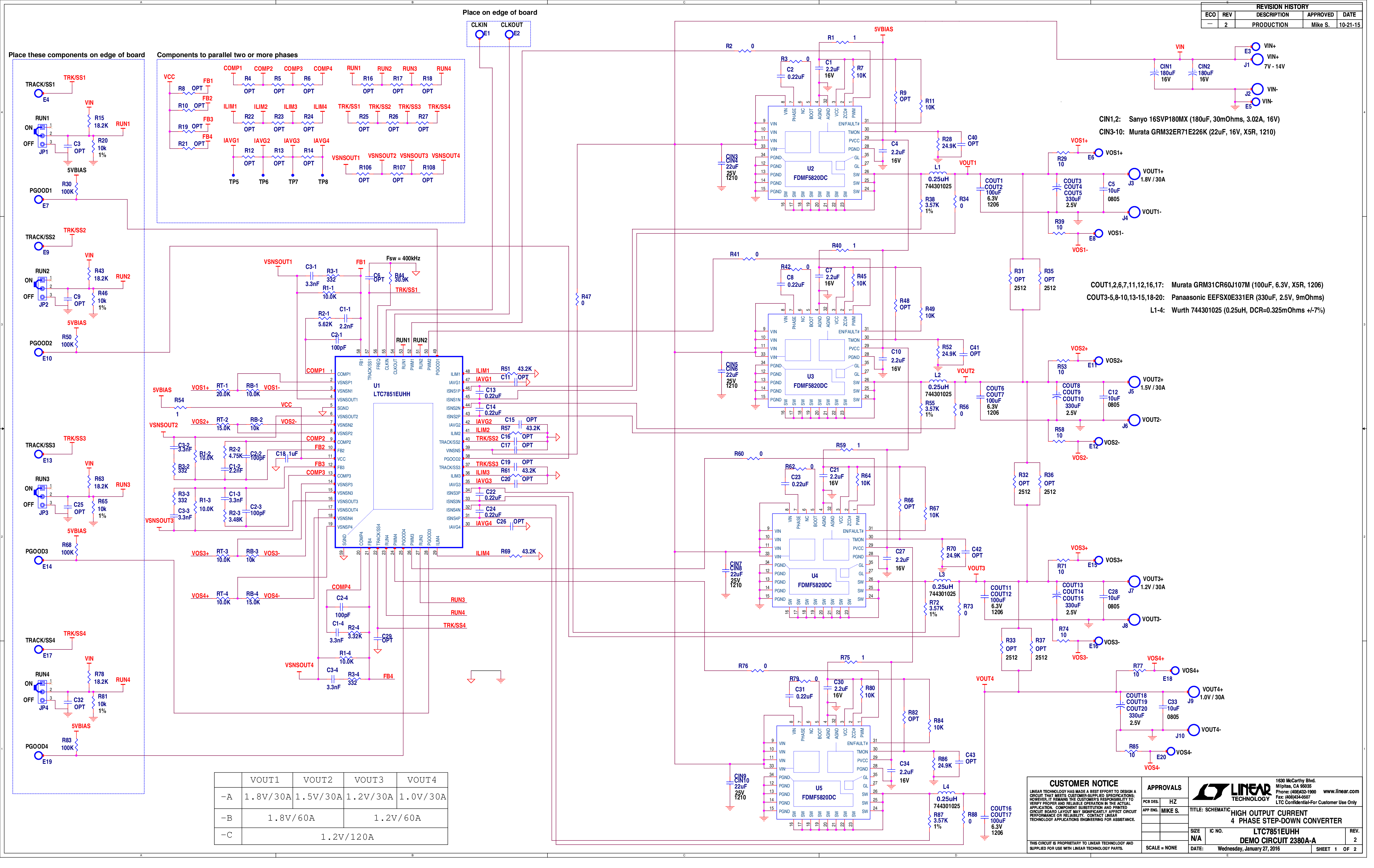

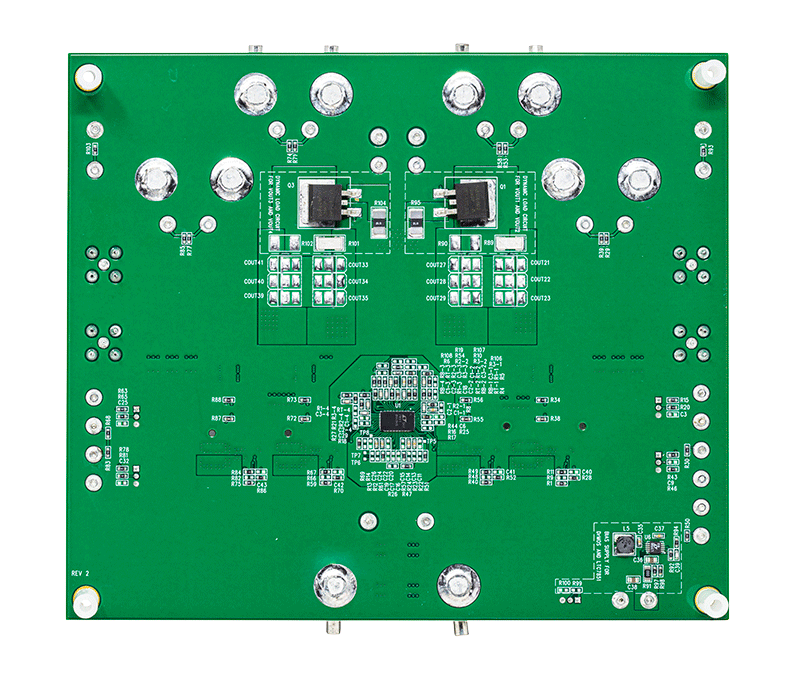

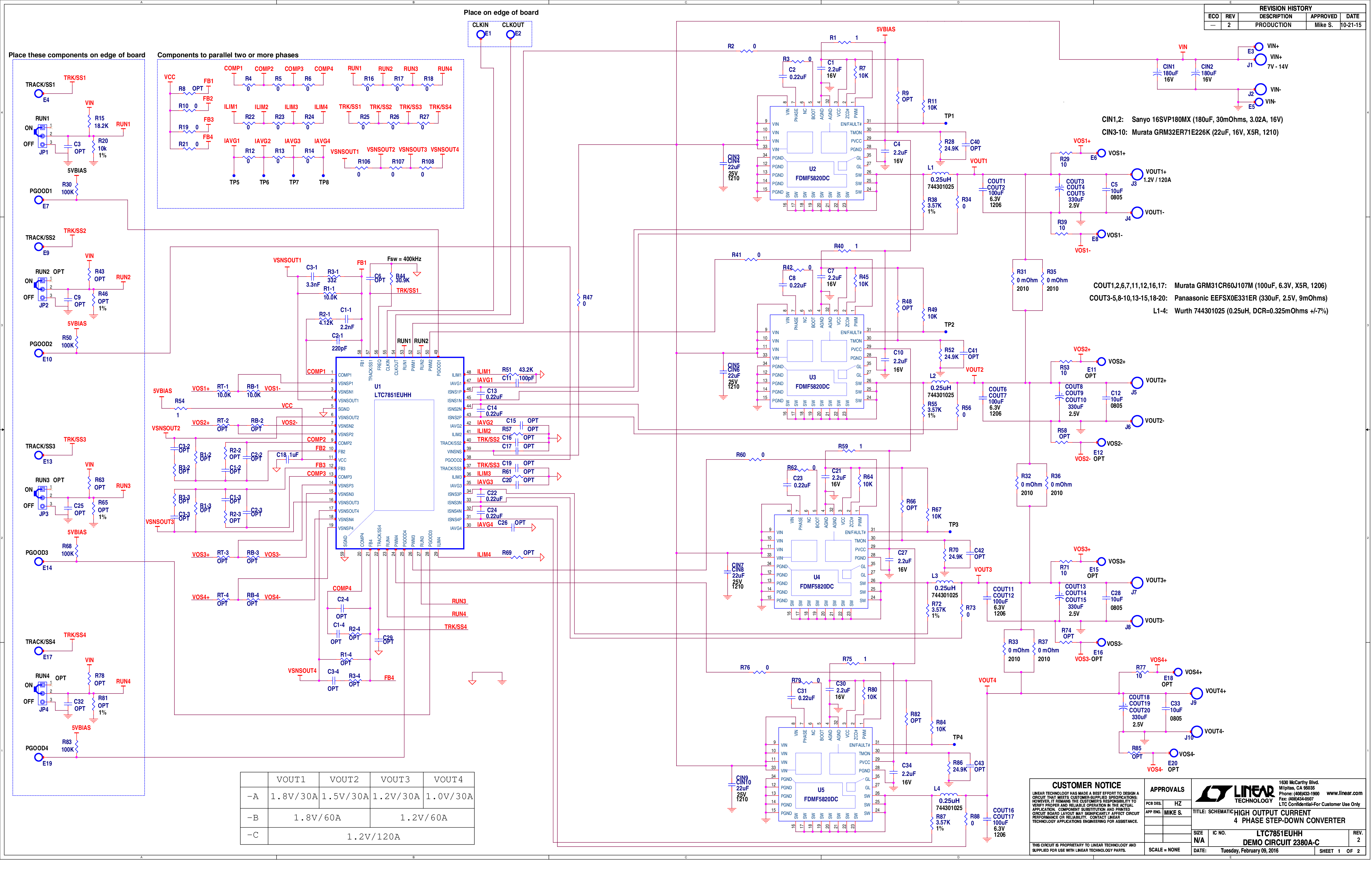

评估套件 (3)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC7851
LTC7851-1

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC7851
LTC7851 Parallel
LTC7851-1
ltc7851-1Parallel
ltc7851Parallel
