LTC7841

推荐用于新设计

具有PMBus接口的多相同步升压控制器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽 VIN 范围：4.5V 至 60V
  • VIN = 12V 时，整个温度范围内的总输出电压精度为1％
  • 与 PMBus 兼容的串行接口：
    • 可编程 VOUT：高达 60V 且分辨率为 0.2％
    • 回读平均和峰值温度、电流和电压（25Hz 刷新率）
    • 故障状态
  • 可锁相频率：75kHz 至 850kHz
  • 上电时间少于 1ms
  • 电源正常输出电压监控器
  • 内部 LDO 通过 VBIAS 或 EXTVCC 向栅极驱动供电
  • 低关断电流：IQ < 10μA
  • 4 相时钟输出（40A 输出电流）
  • 提供耐热性能增强型 5mm x 6mm QFN 封装
  • AEC-Q100认证中

LTC®7841是一款高性能、双相、单输出、同步升压转换器控制器，可异相驱动两个N沟道功率MOSFET级。多相工作降低了输入和输出电容要求，并允许使用比单相等效产品更小的电感。同步整流可提高效率、降低功耗并缓解热需求，从而实现高功率升压应用。可通过兼容PMBus的串行接口将输出电压调节至60V，分辨率为0.2％。该串行接口还可用于回读故障状态、输入/输出电流、输入/输出电压和温度。系统配置和监测由LTpowerPlay®开发系统提供支持。

应用

  • 医疗、工业
LTC7841
具有PMBus接口的多相同步升压控制器
LTC7841 Application Circuit LTC7841 Pin Configuration LTC7841 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC7841

Linduino 2

LTpowerCAD 1

LTpowerCAD中提供以下器件的设计工具：

  • LTC7841

LTpowerPlay®

LTpowerPlay®是一款功能强大且基于Windows的开发环境，支持凌力尔特的数字电源系统管理(PSM)产品。

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
DC2798A

LTC7841 | 带PMBus的60V双相单输出同步升压控制器

立即购买 更多内容

产品详情

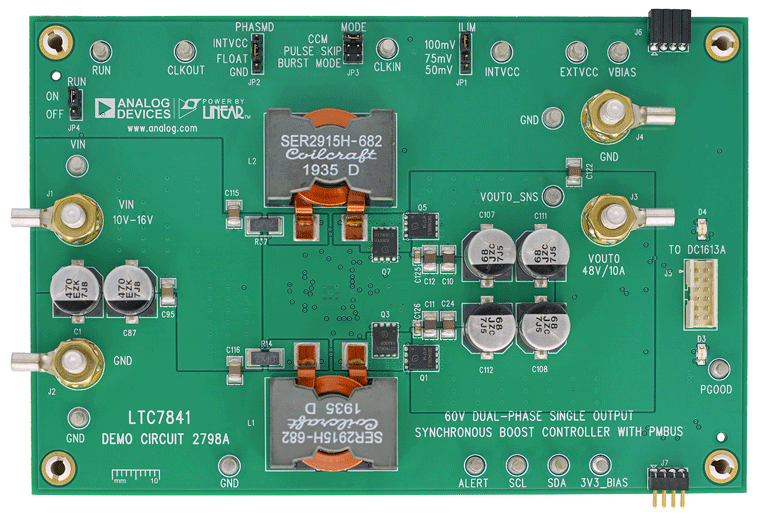

演示电路2798A是一款高压双相单输出升压转换器，具有10V至16V输入电压范围。输出电压可在VIN至48V范围内调整。输出可提供最大10A负载电流。该演示板集成了LTC7841控制器，这是一款60V双相单输出升压控制器，具有数字电源系统管理功能。有关更多详细信息，请参见LTC7841数据手册。

DC2798A上电至默认设置，并根据串行总线通信命令产生功率。这样可轻松评估DC/DC转换器。如需全面了解该器件丰富的电源系统管理功能，请将GUI软件LTpowerPlay®下载到PC上并使用ADI公司的I2C/SMBus/PMBus加密狗DC1613A连接到该板。LTpowerPlay允许用户重新配置联机器件，并查看电压、电流、温度和故障状态的遥测功能。
DC2798A
LTC7841 | 带PMBus的60V双相单输出同步升压控制器
DC2798A Image
