LTC7800

低 IQ、60V、高频同步降压型控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 宽 VIN 范围：4V 至 60V (绝对最大值为 65V)
  • 低工作 IQ：50μA
  • 宽输出电压范围：0.8V ≤ VOUT ≤ 24V
  • RSENSE 或 DCR 电流检测
  • 可锁相频率 (320kHz 至 2.25MHz)
  • 可编程固定频率 (320kHz 至 2.25MHz)
  • 在轻负载条件下可以选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 操作
  • 可选的电流限值
  • 非常低压差操作：98% 占空比
  • 可调输出电压软起动或跟踪
  • 电源良好输出电压监视器
  • 输出过压保护
  • 低停机 IQ：< 14μA
  • 内部 LDO 从 VIN 或 EXTVCC 来给栅极驱动器供电
  • 在启动期间无电流折返
  • 小外形 20 引脚 3mm x 4mm QFN 封装
更多细节
show more Icon

LTC®7800 是一款高性能、降压型开关稳压器 DC/DC 控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。该器件运用了一种恒定频率电流模式架构，因而可提供一个高达2.25MHz 的可锁相频率。

50μA 的无负载静态电流延长了电池供电型系统中的工作运行时间。OPTI-LOOP®补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC7800 具有一个精准的 0.8V 基准和电源良好输出指示器。4V 至 60V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。LTC7800 的输出电压可以设置在 0.8V 至 24V 之间。

TRACK / SS 引脚负责在启动期间使输出电压斜坡上升。电流折返功能可限制短路情况下的 MOSFET 热耗散。PLLIN / MODE 引脚用于在轻负载条件下选择执行突发模式操作、脉冲跳跃模式或连续导通模式。



Applications

  • 汽车上“始终保持接通”的系统
  • 电池供电式数字设备
  • 分布式 DC 电源系统
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC7800

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 05/18/2017
英文

LTC7800: Low IQ , 60V, High Frequency Synchronous Step-Down Controller Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 07/18/2017
日文

LTC7800: TC7800 -低消費電流の60V高周波数同期整 流式降圧コントローラ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 05/21/2020
英文
DC2786A Demo Manual (Rev.0) redirect icon

1.05 M

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 02/22/2018
英文
LTC7800EUDC Demo Board With GaNFETS/500kHz | 30V ≤ VIN ≤ 55V; VOUT = 12V @ 20A redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC7800EUDC#PBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC7800EUDC#TRPBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC7800HUDC#PBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC7800HUDC#TRPBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC7800IUDC#PBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC7800IUDC#TRPBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

高压热插拔控制器1
LTC4380
popup image
Cart

推荐新设计使用

低静态电流浪涌抑制器

部分模型 产品周期 描述
LTC7801
popup image
Cart

推荐新设计使用

150V、低 IQ、同步降压型 DC/DC 控制器

评估套件 2

reference details image

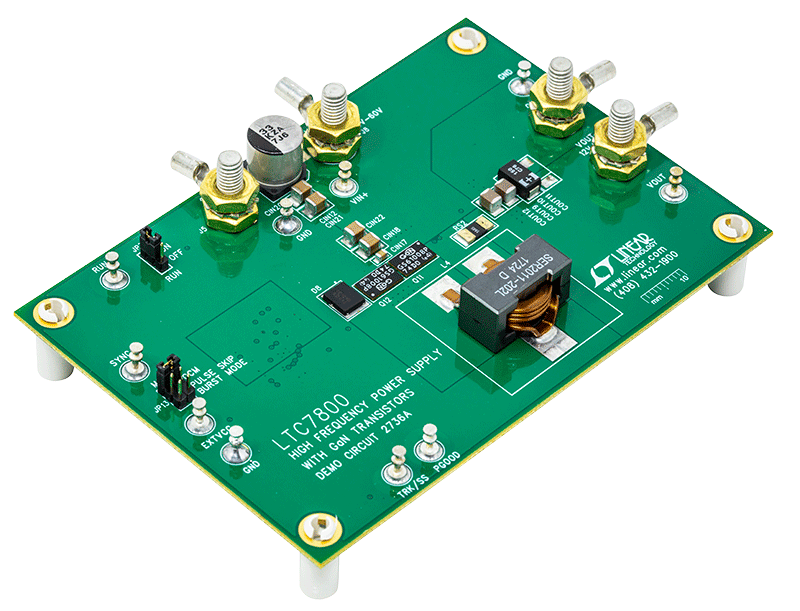

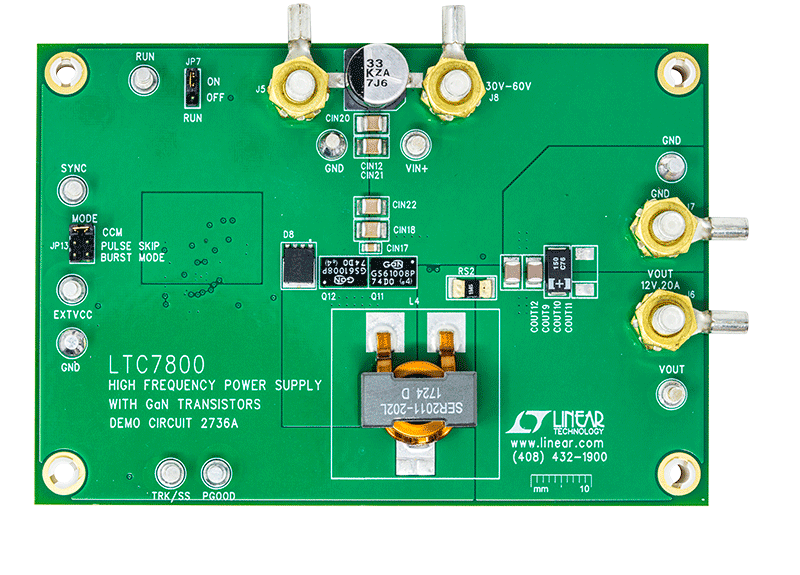

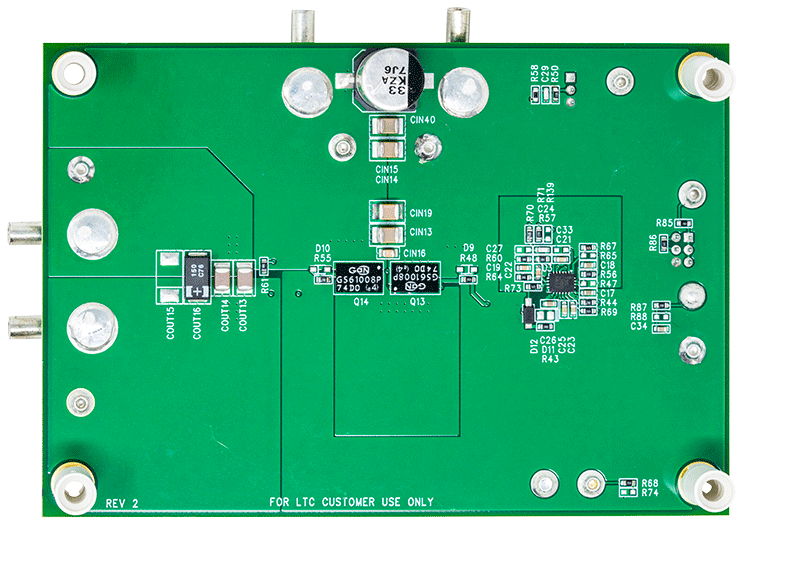

DC2736A

LTC7800EUDC演示板 | 带GaN晶体管的高频率同步降压转换器

zoom

DC2736A

LTC7800EUDC演示板 | 带GaN晶体管的高频率同步降压转换器

download icon

下载

 print icon

打印
DC2736A
LTC7800EUDC演示板 | 带GaN晶体管的高频率同步降压转换器
立即购买 更多内容

产品详情

演示电路2736A是一款单路输出高压非隔离式同步降压转换器，可驱动所有GaN晶体管功率级。该电路内置LTC7800，一款低静态电流高频率（320kHz至2.25MHz的可编程固定频率）同步降压DC/DC控制器，采用小型3mm × 4mm QFN封装。

此DC2736A的输入电压范围为30V至55V，同时LTC7800的工作电压最高可达60V。该演示板可产生12V输出电压以及高达20A的输出电流，并配置检测电阻用于检测电流。通过模式选择器，DC2736A可在轻载下在强制连续、脉冲跳跃或突发工作模式(Burst Mode®)下工作。

LTC7800集成了两个5V栅极驱动器，20ns死区时间适合GaN晶体管或逻辑电平MOSFET以便使效率较大化。LTC7800的EXTVCC引脚可接入开关稳压器的输出或其他可用电源进行供电，从而降低功耗并提高效率。请参阅LTC7800数据手册，以获取有关器件操作和应用信息的完整说明。

资料

pdf icon

PDF

DC2736A - Demo Board Manual Download

638.23 K

pdf icon

PDF

DC2736A - Schematics Download

42.00K

pdf icon

ZIP

DC2736A - Design Files Download

1.57 M

更多 Arrow image
reference details image

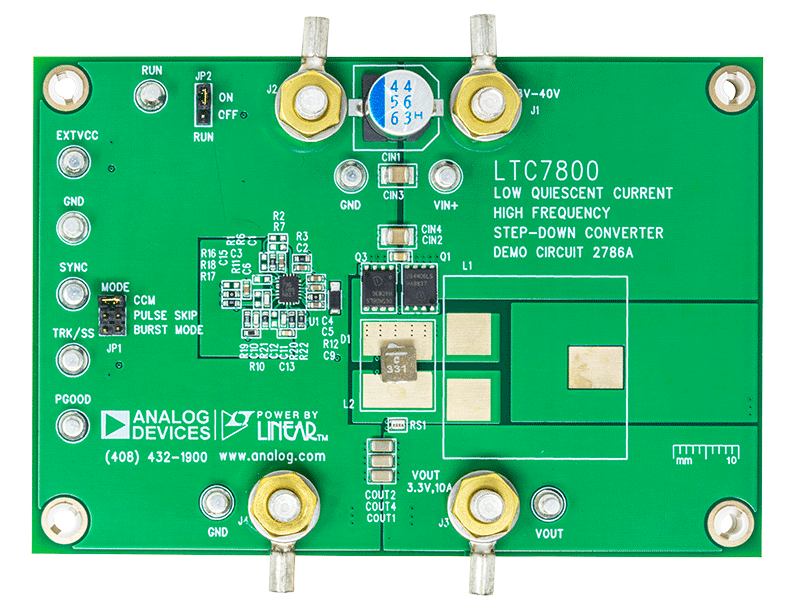

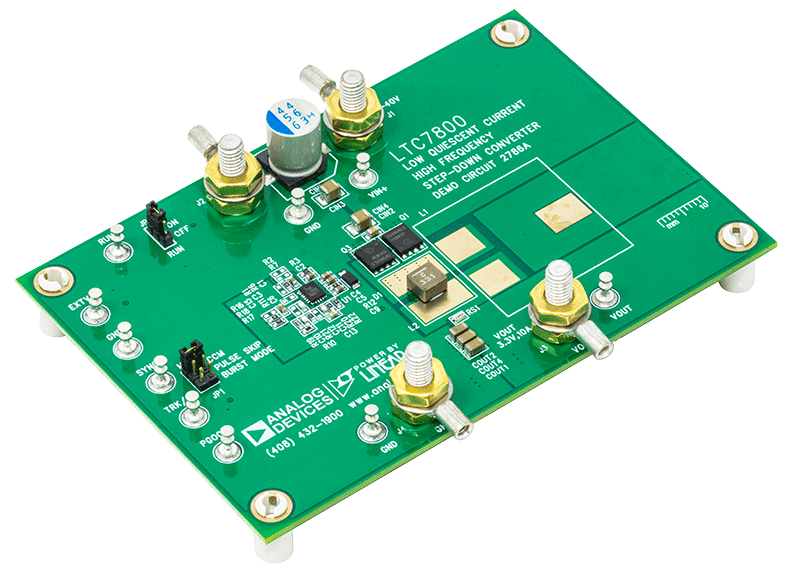

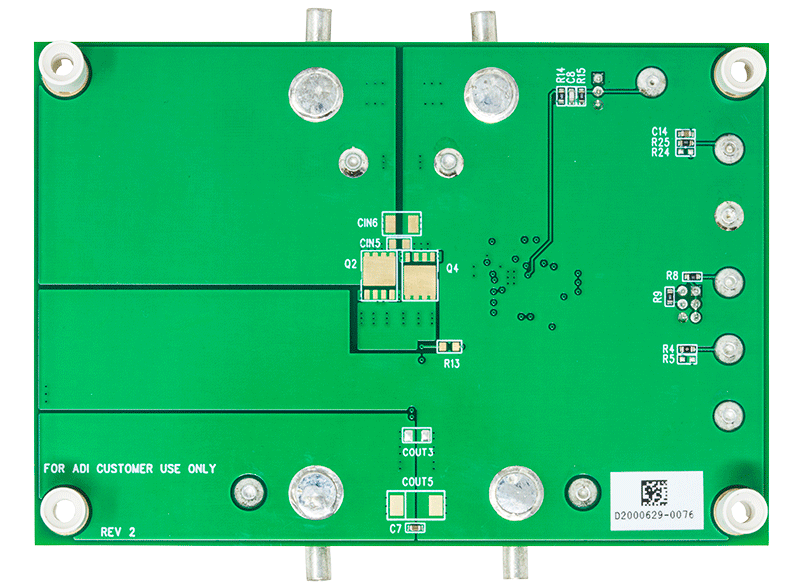

DC2786A

LTC7800 演示板 | 8 ≥ VIN ≥ 40V，VOUT = 3.3V @ 10A

zoom

DC2786A

LTC7800 演示板 | 8 ≥ VIN ≥ 40V，VOUT = 3.3V @ 10A

download icon

下载

 print icon

打印
DC2786A
LTC7800 演示板 | 8 ≥ VIN ≥ 40V，VOUT = 3.3V @ 10A
立即购买 更多内容

产品详情

演示电路2786A是一款单输出高电压非隔离式同步降压转换器，可驱动全N沟道MOSFET功率级。它内置LTC7800，这是一款低静态电流高频（可编程固定频率，从320 kHz到2.25 MHz）同步降压型DC/DC控制器，采用小型3 mm x 4 mm QFN封装。

DC2786A在8 V至40 V的输入电压范围内工作，LTC7800可在高达60 V的下工作。该演示板可产生3.3 V输出电压以及高达10 A的输出电流，并配置检测电阻用于检测电流。模式选择器允许DC2786A在轻载期间以强制连续模式、pulse-skipping模式或Burst Mode®模式工作。

LTC7800集成两个5 V栅极驱动器，具有20 ns的死区时间，这有助于GaN晶体管或逻辑级MOSFET实现更高效率。EXTVCC引脚允许LTC7800通过开关稳压器的输出或其他可用电源供电，从而降低了功耗并提高了效率。请参阅LTC7800数据手册，以获取有关器件操作和应用信息的完整说明。

资料

pdf icon

PDF

DC2786A Demo Manual (Rev.0) Download

1.05 M

pdf icon

PDF

DC2786A Schematic Download

309.3 K

pdf icon

ZIP

DC2786A Design Files Download

2.7 M

更多 Arrow image

评估套件2

evaluation kit item images

DC2736A

LTC7800EUDC演示板 | 带GaN晶体管的高频率同步降压转换器
evaluation kit item images

DC2786A

LTC7800 演示板 | 8 ≥ VIN ≥ 40V，VOUT = 3.3V @ 10A

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC7800 - Step-Down (Buck) Regulators Download

3.1 K
