LTC4274

量产

单通道 PoE+ PSE 控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 符合 IEEE 802.3at Type 1 和 Type 2 标准
  • 0.34Ω 总通道电阻
    • 每个端口的消耗功率为 130mW (在 600mA)
  • 高级电源管理
    • 8 位可编程电流限值 (ILIM)
    • 7 位可编程过载电流 (ICUT)
    • 快速停机
    • 14.5 位端口电流 / 电压监视
    • 两事件分级
  • 非常高可靠性的 4 点 PD 检测：
    • 两点施加电压
    • 两点施加电流
  • 高电容老式设备检测
  • 与 LTC4259A-1 和 LTC4266 的软件兼容
  • 1MHz I2C 兼容型串行控制接口
  • 中跨延时定时器
  • 可支持高于 25W 的专有功率级
  • 采用 38 引脚 5mm x 7mm QFN 封装

LTC®4274 是一款单通道供电设备控制器，专为在符合 IEEE 802.3 Type 1 和 Type 2 标准 (高功率) 的以太网供电系统中使用而设计。外部功率 MOSFET 增强了系统可靠性并最大限度地减小了通道电阻，从而削减了功耗并免除了增设散热器的需要，即使在 Type 2 功率级条件下也不例外。另外，外部功率组件还允许在非常高的功率级上使用，同时在其他方面依然保持与 IEEE 标准的兼容性。额定电压为 80V 的端口引脚提供了针对外部故障的坚固型保护。

LTC4274 拥有高级电源管理功能，包括：电流和电压回读以及可编程 ICUT 和 ILIM 门限。可用的 C 语言程序库简化了软件开发；一种任选的 AUTO 引脚模式提供了完全符合 IEEE 标准的独立型运作，而无需使用软件。专有的 4 点 PD 检测电路最大限度地减少了 PD 误检测，同时支持老式电话操作。利用内置的两事件分级能力和延时定时功能电路对中跨操作提供了支持。主机是通信通过一个 1MHz I2C 串行接口。

LTC4274 采用 5mm x 7mm QFN 封装，与同类竞争解决方案相比显著地缩减了板级空间。



Applications

  • PSE 开关/路由器
  • PSE 中跨
LTC4274
单通道 PoE+ PSE 控制器
Complete Ethernet High Power Source Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 1

Software Interface Datasheet and Software

The software interface datasheet for this PSE may be requested from the Software Request Form (SRF). This datasheet describes the I2C interface and programming details for the respective PSE controller. Reference software for IEEE 802.3at Semi-auto mode operation is available for the LTC4266 (quad) PSE controller and may be applied to the LTC4274 (single); this software is requested from the Software Request Form.

硬件生态系统

部分模型 产品周期 描述
接口收发器和隔离器 1
LTC4310
量产 可热插拔的 I2C 隔离器
以太网供电(PoE)接口控制器 1
LTC4274A
单通道 PoE / PoE+ / LTPoE++ PSE 控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC4274
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
DC1567B

LTC4274 演示板 | IEEE802.3at 以太网供电 PSE

立即购买 更多内容

产品详情

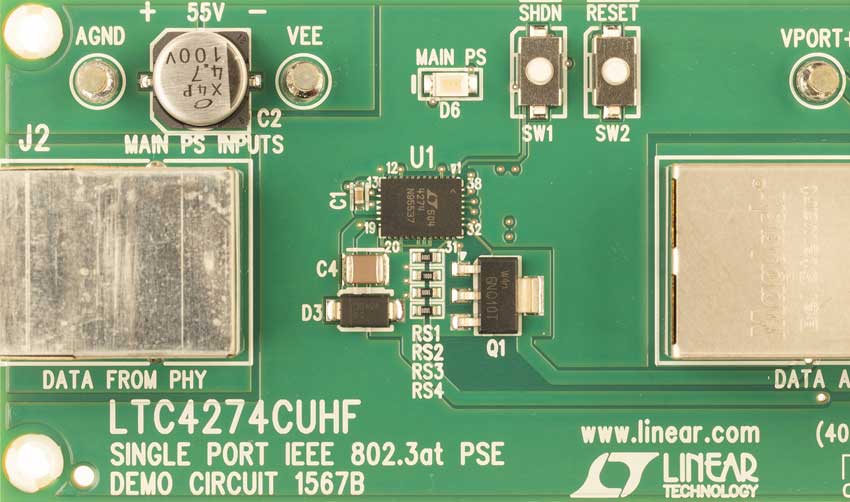

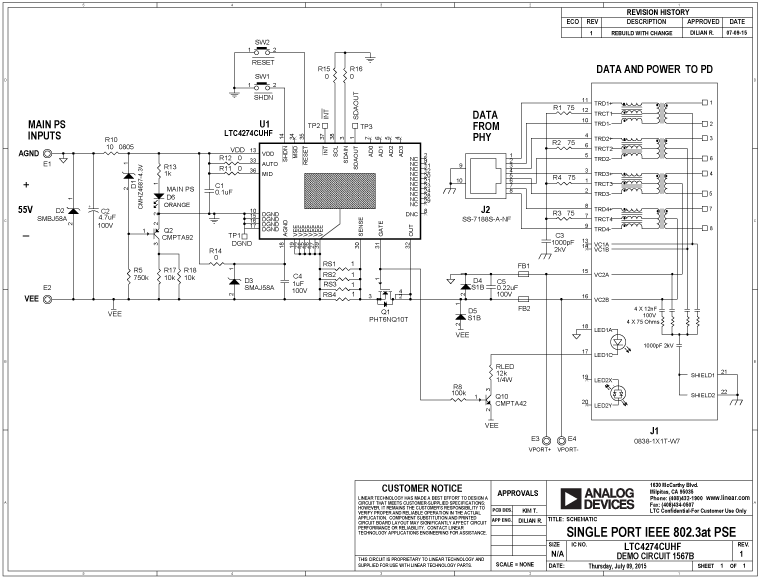

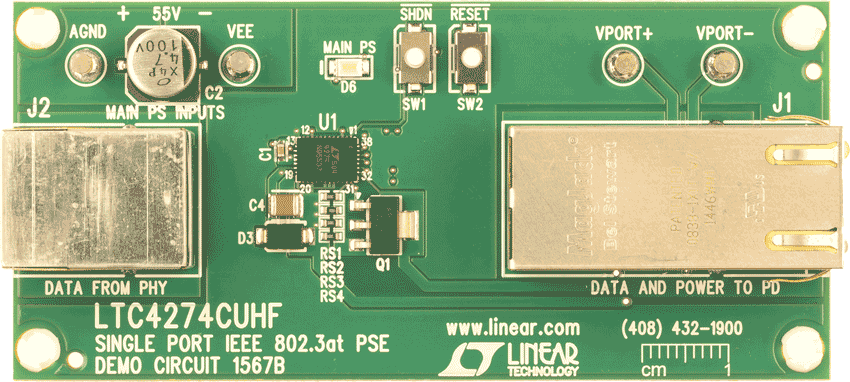

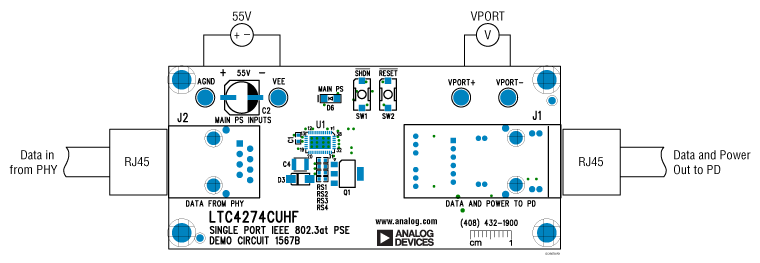

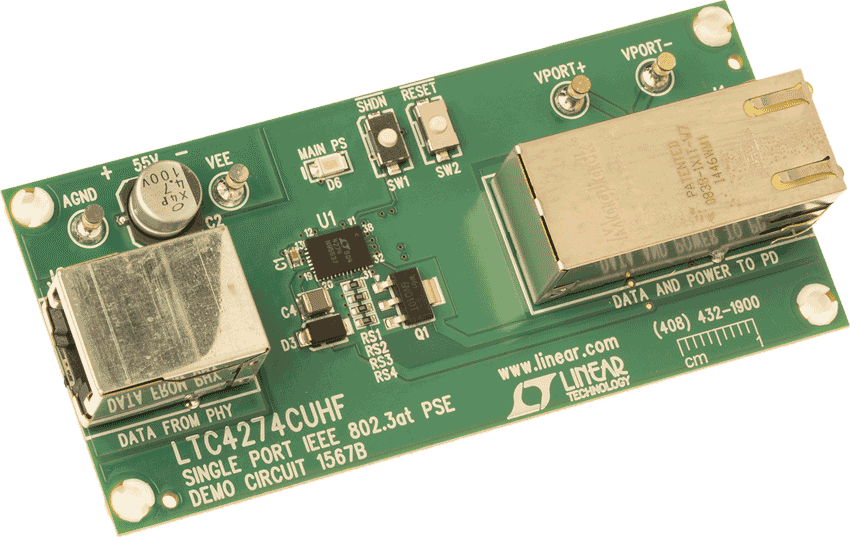

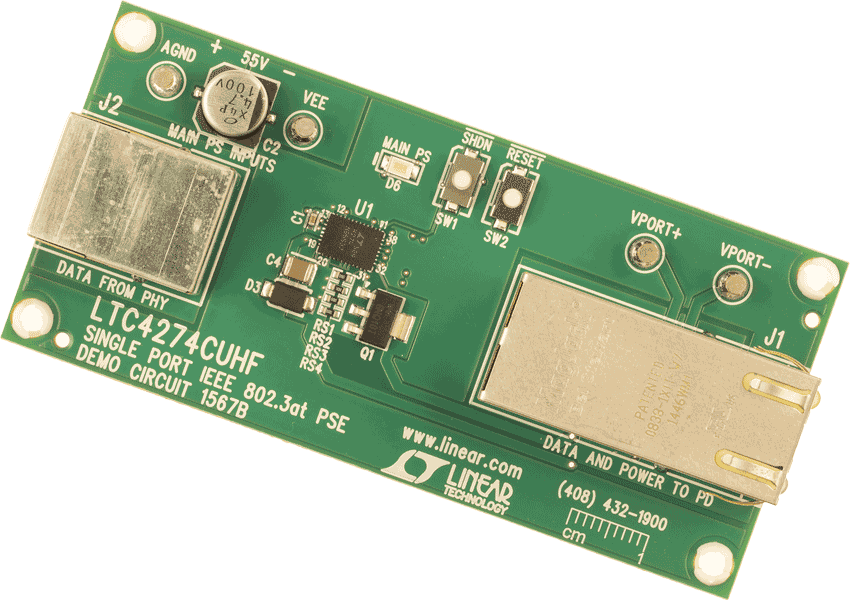

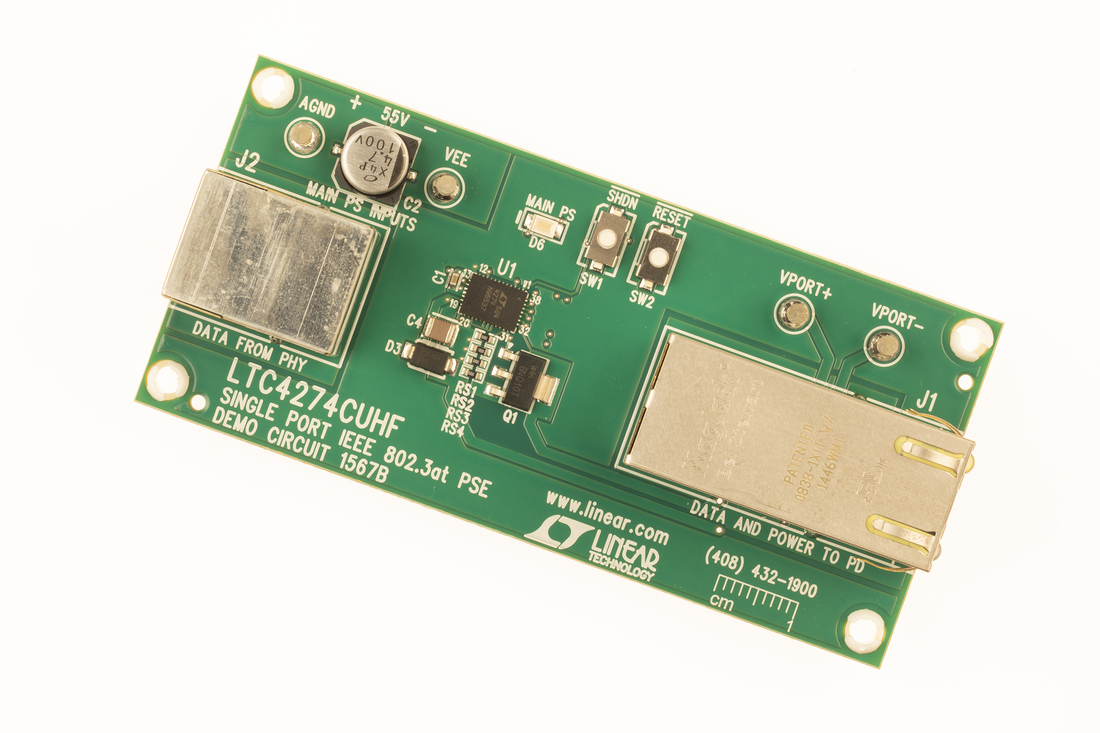

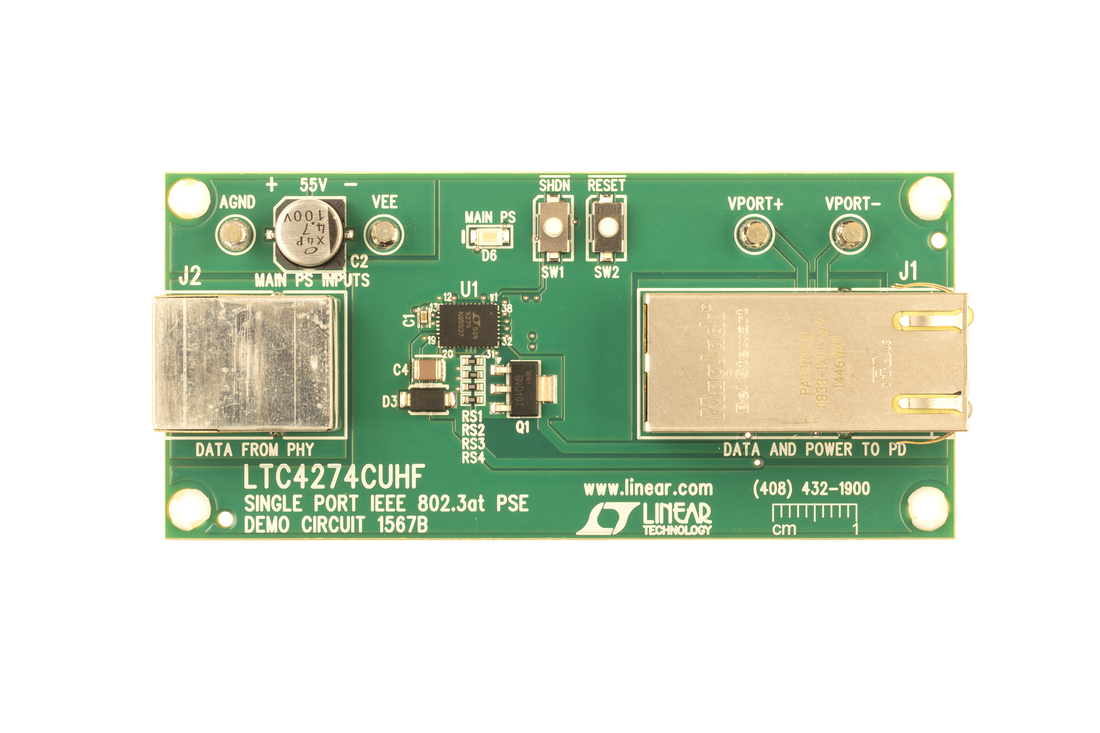

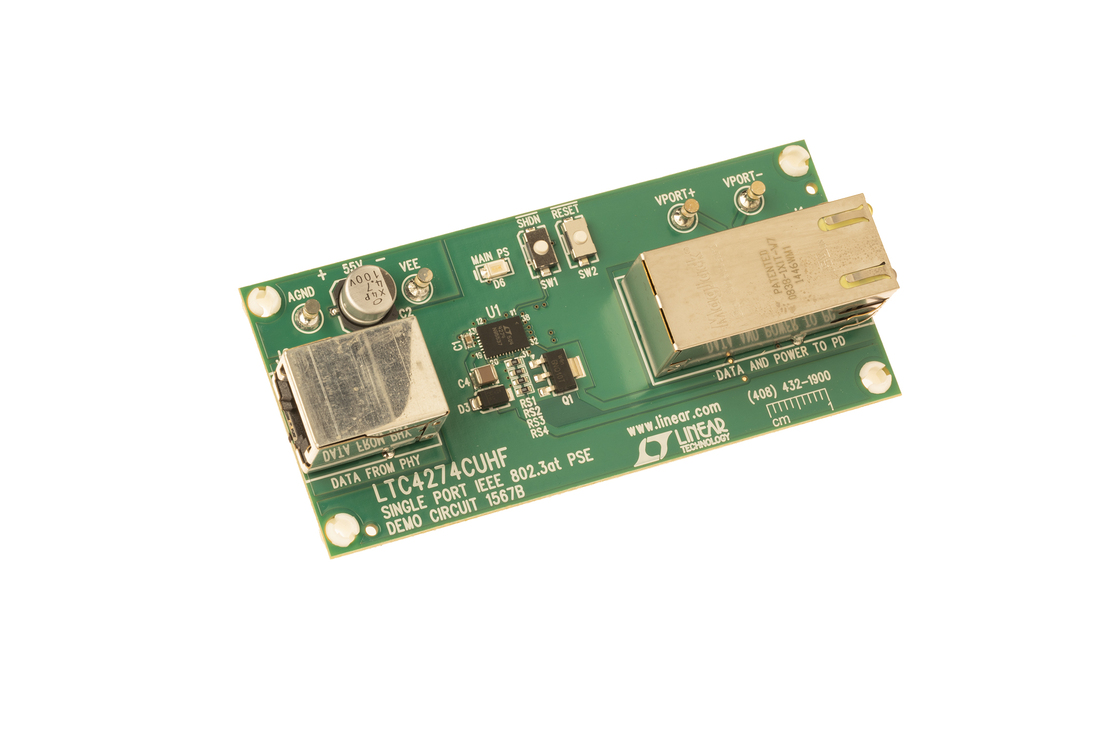

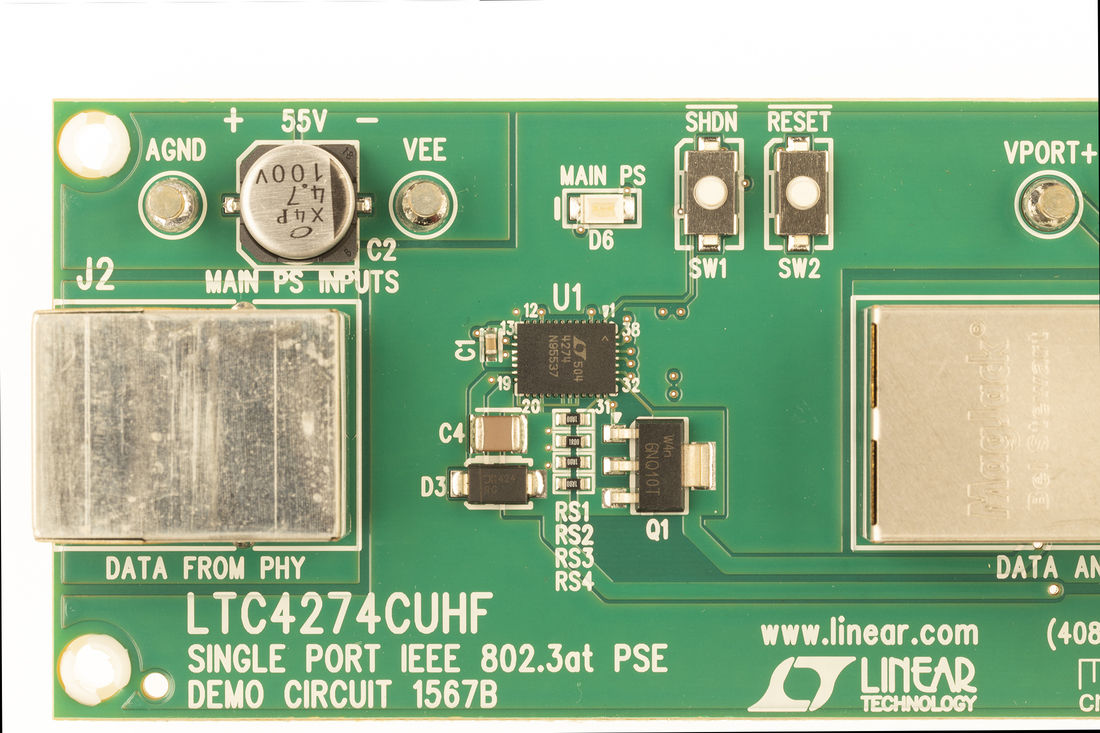

演示电路 1567B 内置 LTC4274，一款供电设备(PSE)控制器，设计用于兼容 IEEE 802.3 类型 1（PD 上的功率约为 13W）和类型 2（PD上的功率约为 25.5W）的以太网供电(PoE)系统。LTC4274 在 DC1567B 中配置为中跨功率注入器，其中数据来自现有网络系统并与电源一起输出到受电设备(PD)。LTC4274 可自主检测 PD 并进行分类，开启和关闭端口电源，而无需微控制器。2 秒回退定时器支持中跨配置。建议使用 55V 标称电源为演示板供电。
