LTC4279

量产

单端口 PoE / PoE+ / LTPoE++ PSE 控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 符合 IEEE 802.3at Type 1 和 Type 2 标准
  • 支持高达 90W 的 LTPoE++®
  • 支持双特征 PD
  • 无需微控制器的全自主型操作
  • 非常低的功耗
    • 0.1Ω 检测电阻
    • 低 RDS(ON) 外部 MOSFET
  • 非常高可靠性的 4 点 PD 检测
    • 两点施加电压和施加电流
  • 坚固型短路保护
  • 电缆浪涌保护达 ±80V 的 OUT 引脚
  • 取决于分级的 ICUT 和 ILIM 电流门限
  • 支持 2 对和 4 对输出功率
  • UltraPWR 模式支持高达 123W 的定制 PD
  • 用于中跨的引脚可选检测延时定时器
  • 引脚可编程的传统型 PD 检测
  • 引脚可编程的最大功率模式
  • 状态 LED 引脚
  • 采用 20 引脚 QFN 封装和 16 引脚 SO 封装

LTC®4279 是一款自主型单端口供电设备 (PSE) 控制器，专为在符合 IEEE 802.3at Type 1、Type 2 和 LTPoE++ 规范的以太网供电 (PoE) 系统中使用而设计。LTC4279 可提供符合 IEEE 802.3 和LTPoE++ 标准的全自主型操作，并不需要采用微控制器。LTC4279 简化了 PSE 实施方案，仅需单个电源和少量的无源支持组件。

通过采用一个低 RDS(ON) 外部 MOSFET 和一个 0.1Ω 检测电阻器，LTC4279 提供了业界较低的热耗散，因而免除了增设昂贵散热器的需要并提高了效率。

PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保针对 PD 误检测的超卓抵抗力。利用物理层分级和一个 2.5s 延时定时器对中跨 PSE 提供支持。

利用引脚可选的 LEGACY 和 UltraPWR 模式来支持传统型和定制 PD。LEGACY 模式负责对相关 IEEE 规范颁布之前的 PD 进行检测和供电。UltraPWR 模式则主动地接通那些需要大的浪涌和 / 或工作电流的定制 PD 并为其供电。


应用

  • PoE PSE 端点 (开关 / 路由器)
  • PoE PSE 中跨电源注入器
  • 功率传送装置
  • 毫微微蜂窝
  • 安防系统
LTC4279
单端口 PoE / PoE+ / LTPoE++ PSE 控制器
Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
LTC4274
量产 单通道 PoE+ PSE 控制器
LTC4274A
量产 单通道 PoE / PoE+ / LTPoE++ PSE 控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC4279
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2579A

LTC4279演示板 | 单端口UltraPWR PSE控制器(123W)

立即购买 更多内容

产品详情

演示电路2579A内置LTC4279，一款自动单端口供电设备(PSE)控制器，在其UltraPWR模式下进行配置。UltraPWR模式积极导通需要高浪涌和/或工作电流的自定义高功率PD并为其供电。

eval board
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
schematic 12
DC2541A

LTC4279 演示板 | 单端口 PoE/PoE+/LTPoE++ PSE 控制器（高达 123W）

立即购买 更多内容

产品详情

演示电路 2541A 内置 LTC4279，一款自主单端口供电设备(PSE)控制器，用于兼容 IEEE 802.3at 类型 1、类型 2 和 LTPoE++® 的以太网供电(PoE)系统。LTC4279 简化了 IEEE 和 LTPoE++ PSE 实施，只需 45-57V 电源和少量无源支持元件。
DC2579A
LTC4279演示板 | 单端口UltraPWR PSE控制器(123W)

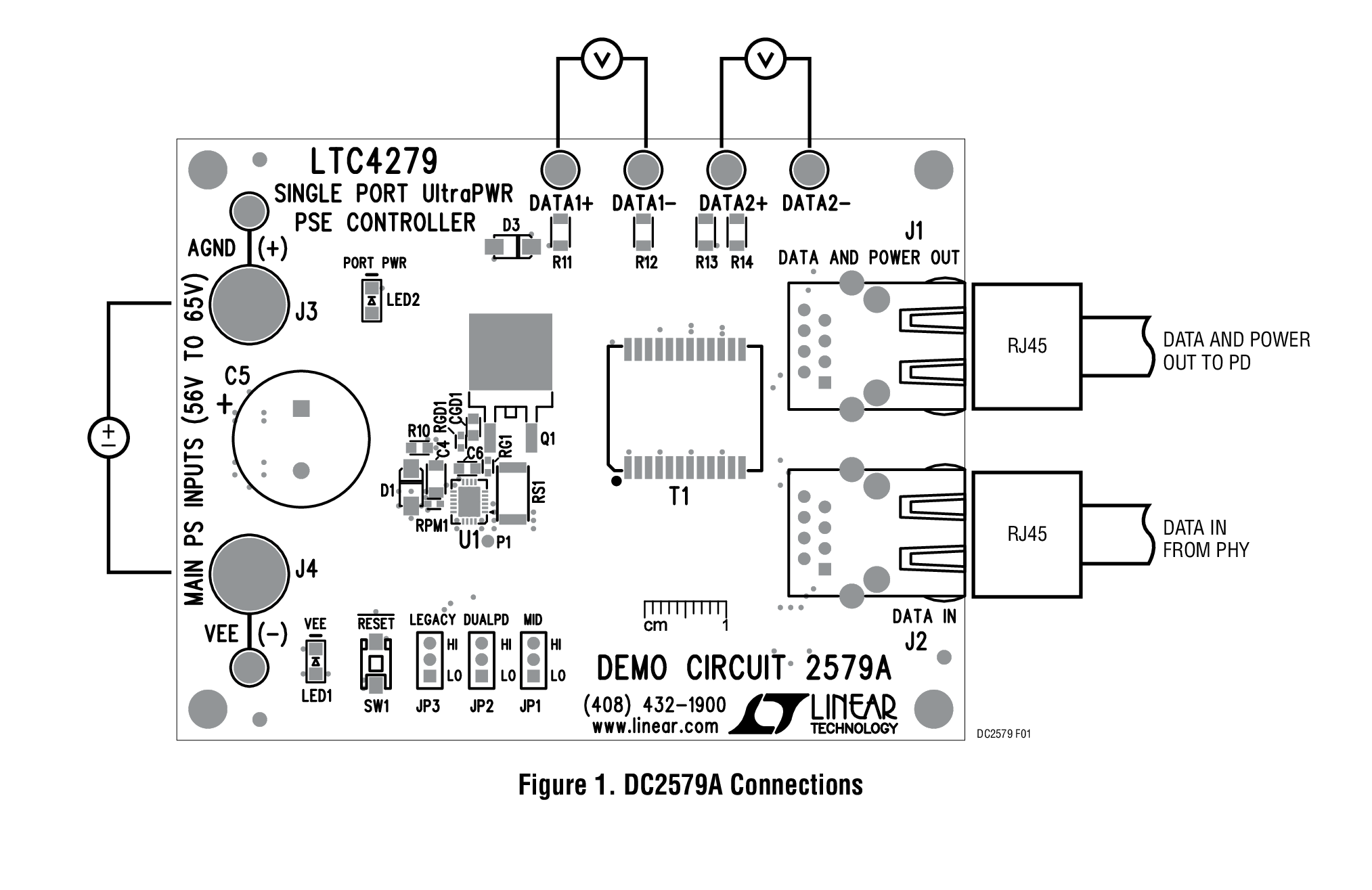

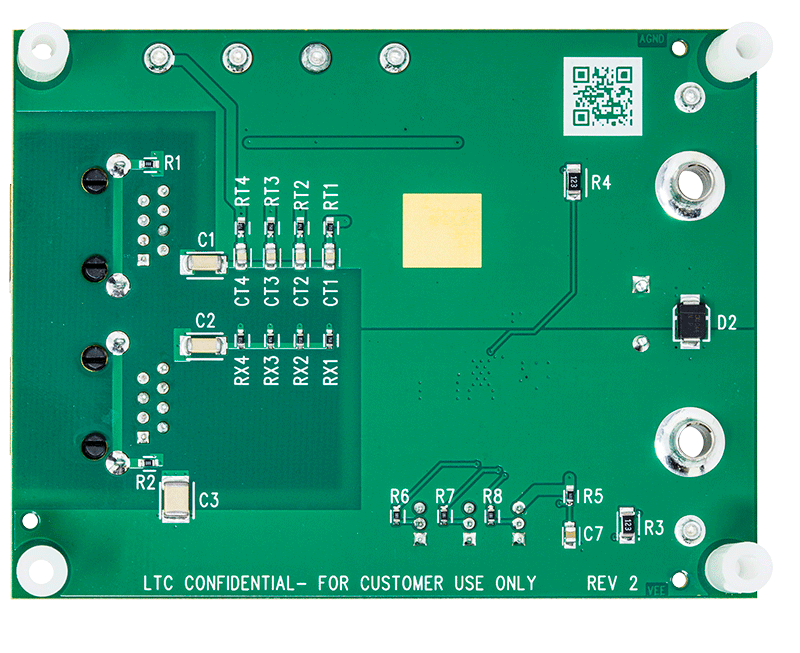

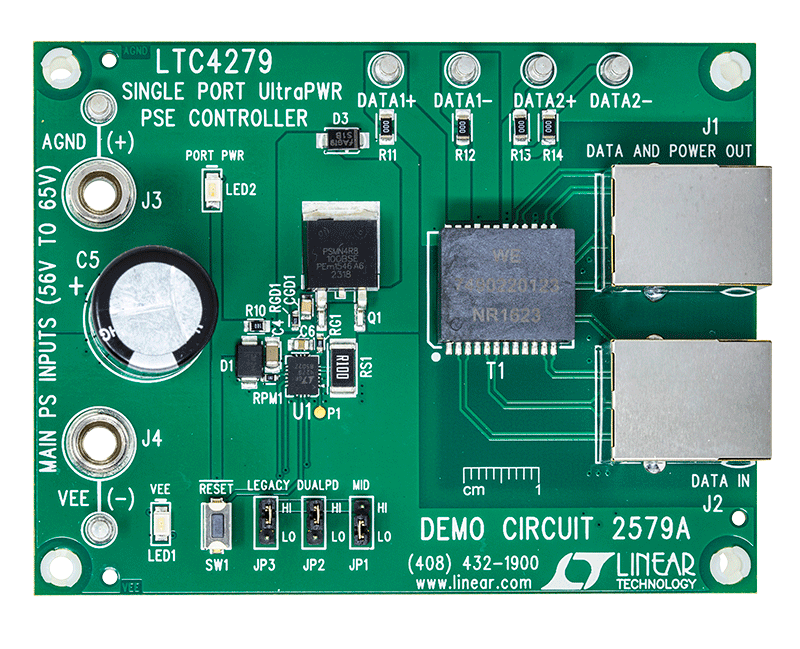

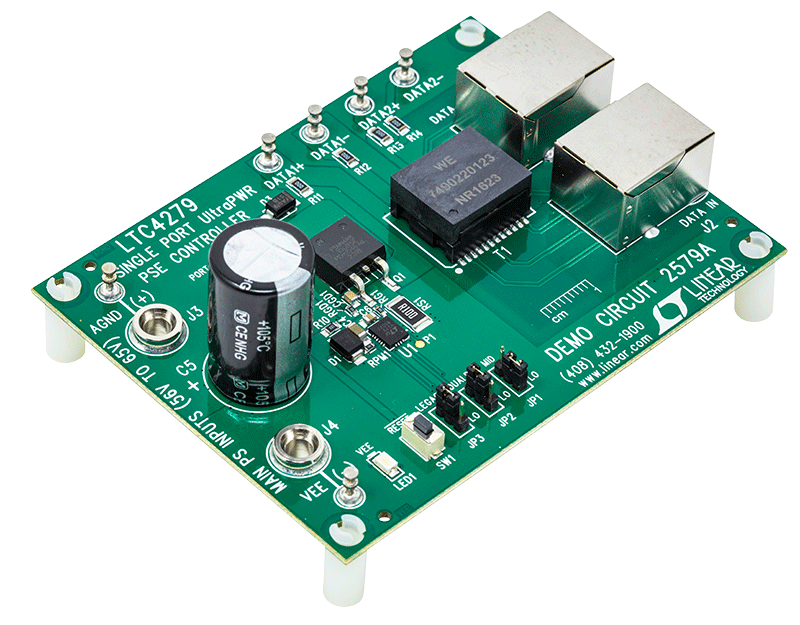

DC2579A Evaluation Board DC2579A Evaluation Board - Top View DC2579A Evaluation Board - Bottom View DC2579A
DC2541A
LTC4279 演示板 | 单端口 PoE/PoE+/LTPoE++ PSE 控制器（高达 123W）

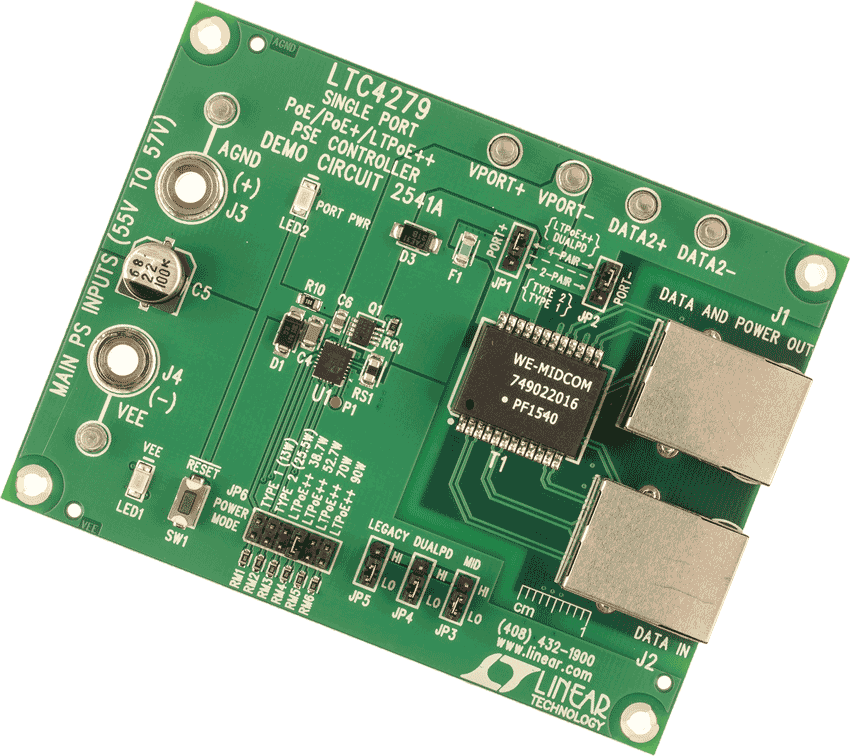

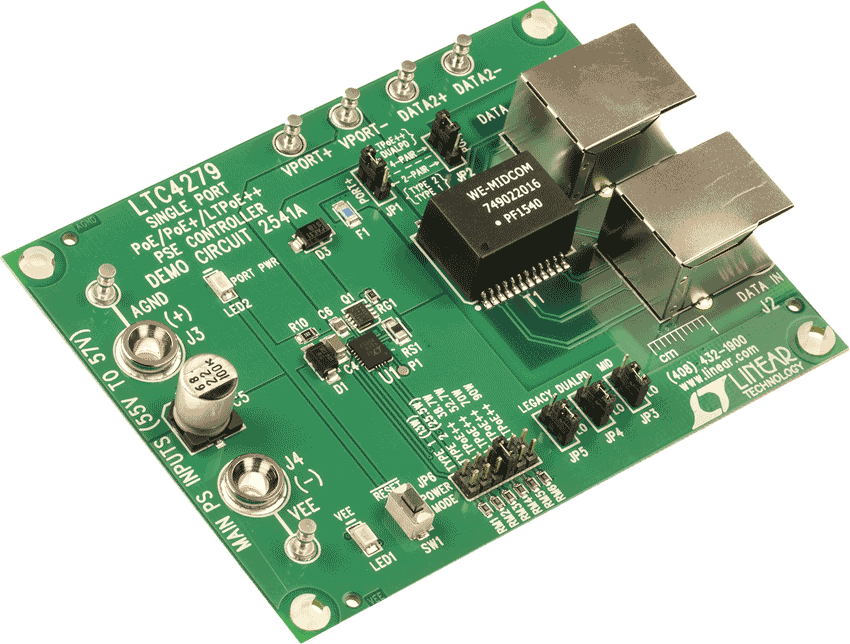

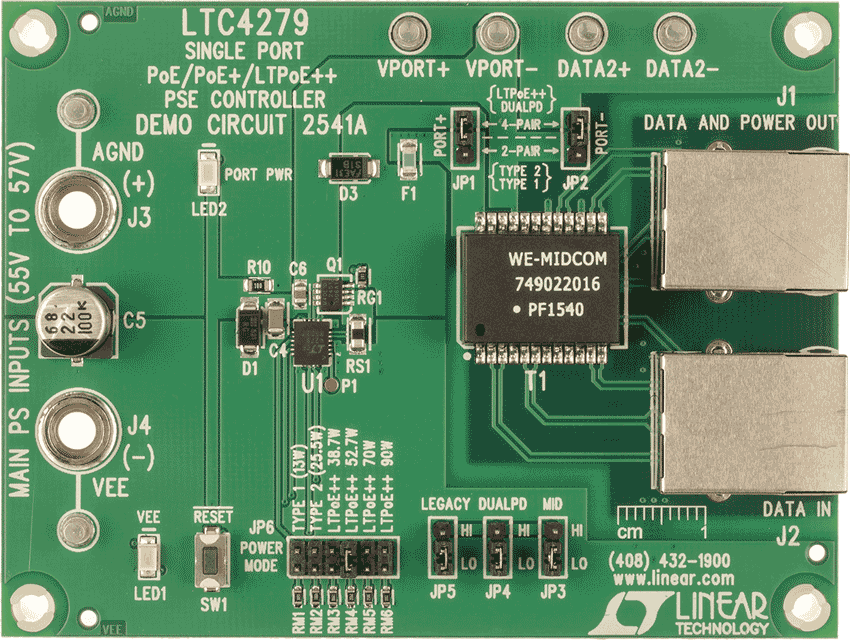

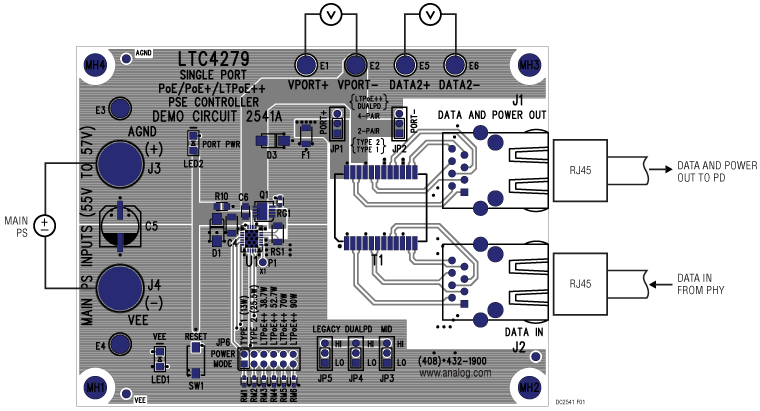

DC2541A Demo Board DC2541A Demo Board DC2541A Demo Board DC2541A Demo Board DC2541A Application Circuit DC2541A Application Circuit EA Certified 3 EA Certified 4
