LTC3871

推荐用于新设计

双向、多相、同步降压或升压型控制器

产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 独特的架构可实现输入电压、输出电压或电流的动态调节
  • VHIGH 电压高达 100V
  • VLOW 电压高达 30V
  • 同步整流：效率高达 97%
  • LTC 专有的高级电流模式控制
  • 在整个温度范围内提供了 ±1% 的电压调节准确度
  • 用于降压和升压操作的准确、可编程输出电流监视和调节
  • 可选的降压和升压电流检测限值
  • 可编程 DRVCC / EXTVCC 优化了效率
  • 可编程 VHIGH UV 和 OV 门限
  • 可编程 VLOW OV 门限
  • 可锁相频率：60kHz 至 460kHz
  • 多相 / 多 IC 操作 (多达 12 相)
  • 可选的 CCM / DCM 模式
  • 耐热性能增强型 48 引脚 LQFP 封装
LTC3871
双向、多相、同步降压或升压型控制器
LTC3871-3871-1 Application Circuit LTC3871-3871-1 Pin Configuration LTC3871-3871-1 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

可靠性数据 1

用户手册 2

技术文章 4

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
高压热插拔控制器 1
LTC4380
推荐用于新设计 低静态电流浪涌抑制器
浪涌抑制器、过压和过流保护 1
LTC4368
推荐用于新设计 具双向电路断路器的 100V UV/OV 和反向保护控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LTC3871

LTpowerCAD 2

LTpowerCAD中提供以下器件的设计工具：

  • LTC3871
  • LTC3871(BOOST)
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
DC2348A-A

LTC3871HLXE#PBF 演示板 | 双向控制器，降压模式：30V ≤ VIN ≤ 75V，VOUT = 12V @ 60A；升压模式：10V ≤ VIN ≤ 13V，VOUT = 48V @ 15A

立即购买 更多内容

产品详情

演示电路2348A是一款采用LTC3871的高功率、高效率、双向同步降压或升压型转换器，提供两种版本。DC2348A-A采用两个LTC3871器件支持4相操作，而DC2348A-B则采用一个LTC3871器件支持2相操作。

eval board
schematic 7
DC2348A-B

LTC3871HLXE#PBF 演示板 | 双向控制器，降压模式：30V ≤ VIN ≤ 75V，VOUT = 12V @ 30A；升压模式：10V ≤ VIN ≤ 13V，VOUT = 48V @ 7.5A

立即购买 更多内容

产品详情

演示电路2348A是一款采用LTC3871的高功率、高效率、双向同步降压或升压型转换器，提供两种版本。DC2348A-A采用两个LTC3871器件支持4相操作，而DC2348A-B则采用一个LTC3871器件支持2相操作。

eval board
schematic 8
schematic 9
schematic 10
EV-DPS-PWRBD1Z/4Z/5Z

20A LTC3871 Power boards for LT8740 Device Power Supply

立即购买 更多内容

特性和优点

  • Fully Supported Power Boards for LT8740 DPS Evaluation Boards
  • IOUT(MAX) = 20A Steady State, 22A Peak for each Rail
  • Multiple Test Points allow Easy Access to all Critical Nodes and Pins
  • Synchronous Rectification: See Efficiency Curves in user guide
  • Source-Sink Feature Procedure

产品详情

The 20A LTC3871 power boards are power attachments for LT8740 Device power supply (DPS) evaluation boards. Each power board has two output voltage rails, Positive output voltage (VPOS) and Negative output voltage (VNEG), with voltage levels depending on the variant. Each rail can deliver a 20A current.

Note: The power boards can only deliver 20A, one voltage rail at a time, and are not evaluated simultaneously with both voltage rails sourcing 20A. See Table 1 in user guide for the three variants and their electrical specifications.
DC2348A-A
LTC3871HLXE#PBF 演示板 | 双向控制器，降压模式：30V ≤ VIN ≤ 75V，VOUT = 12V @ 60A；升压模式：10V ≤ VIN ≤ 13V，VOUT = 48V @ 15A

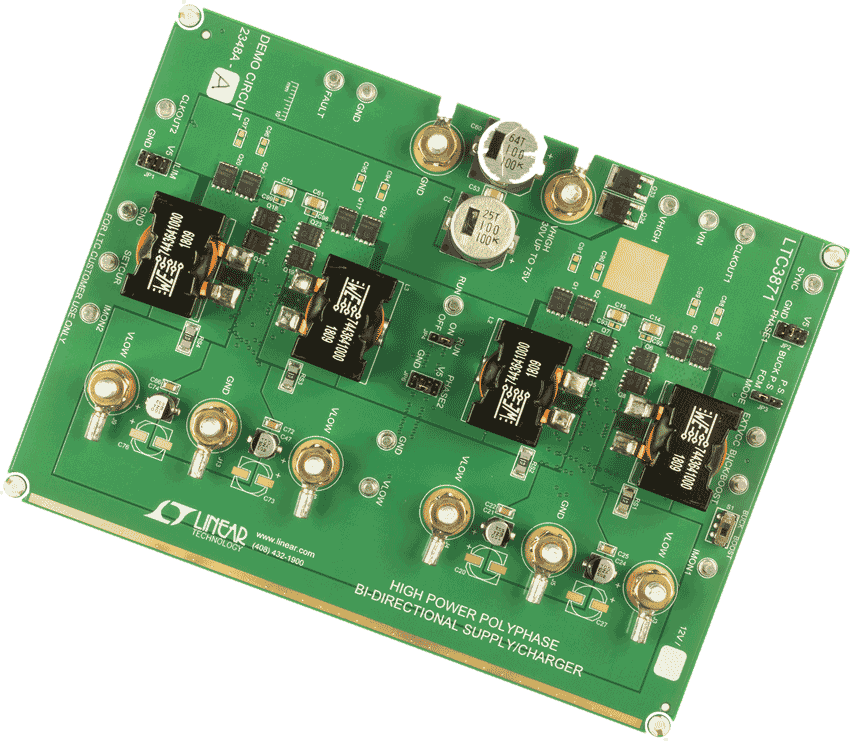

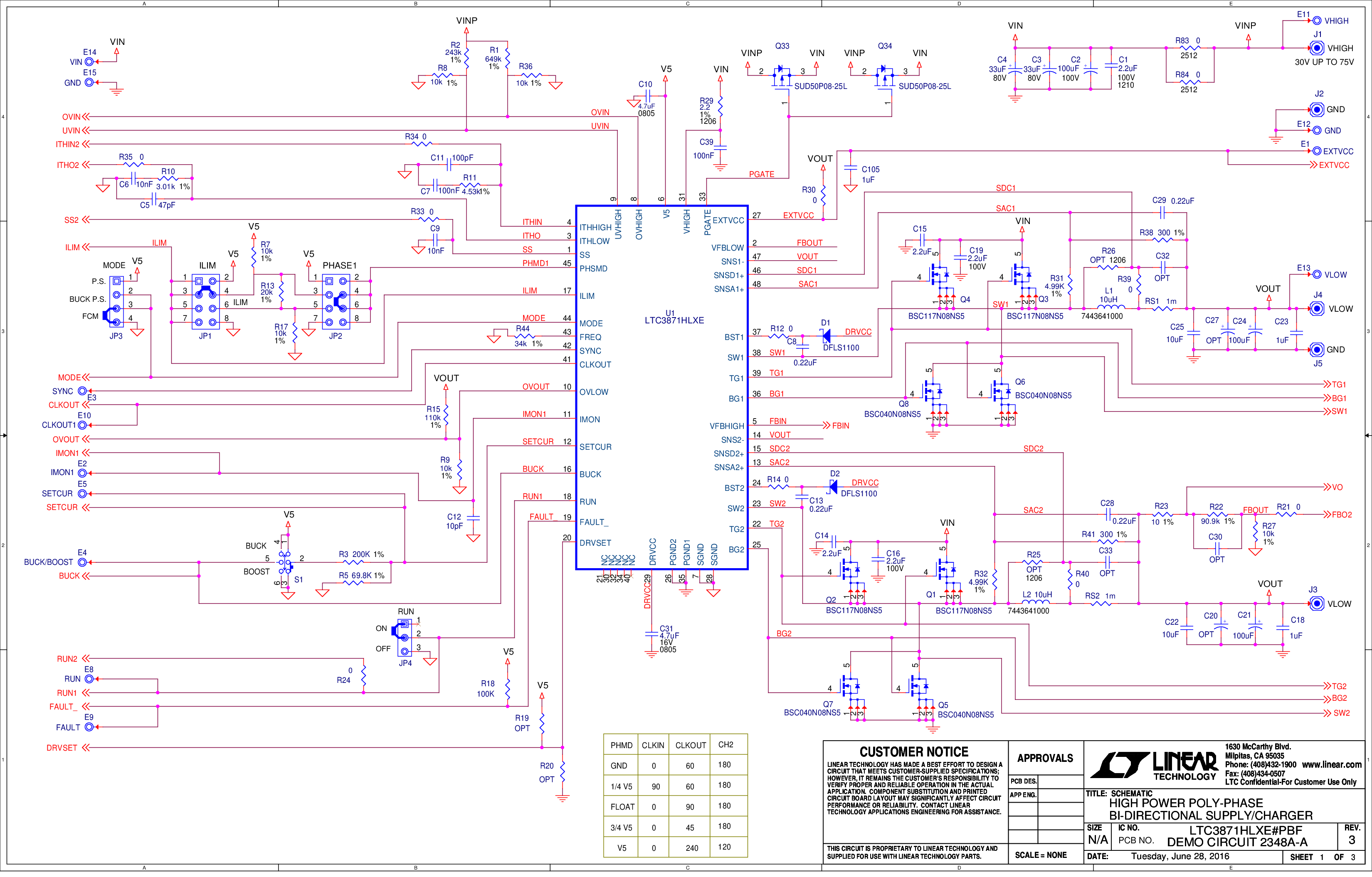

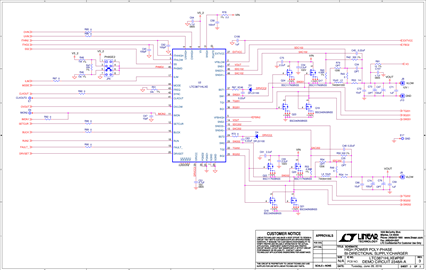

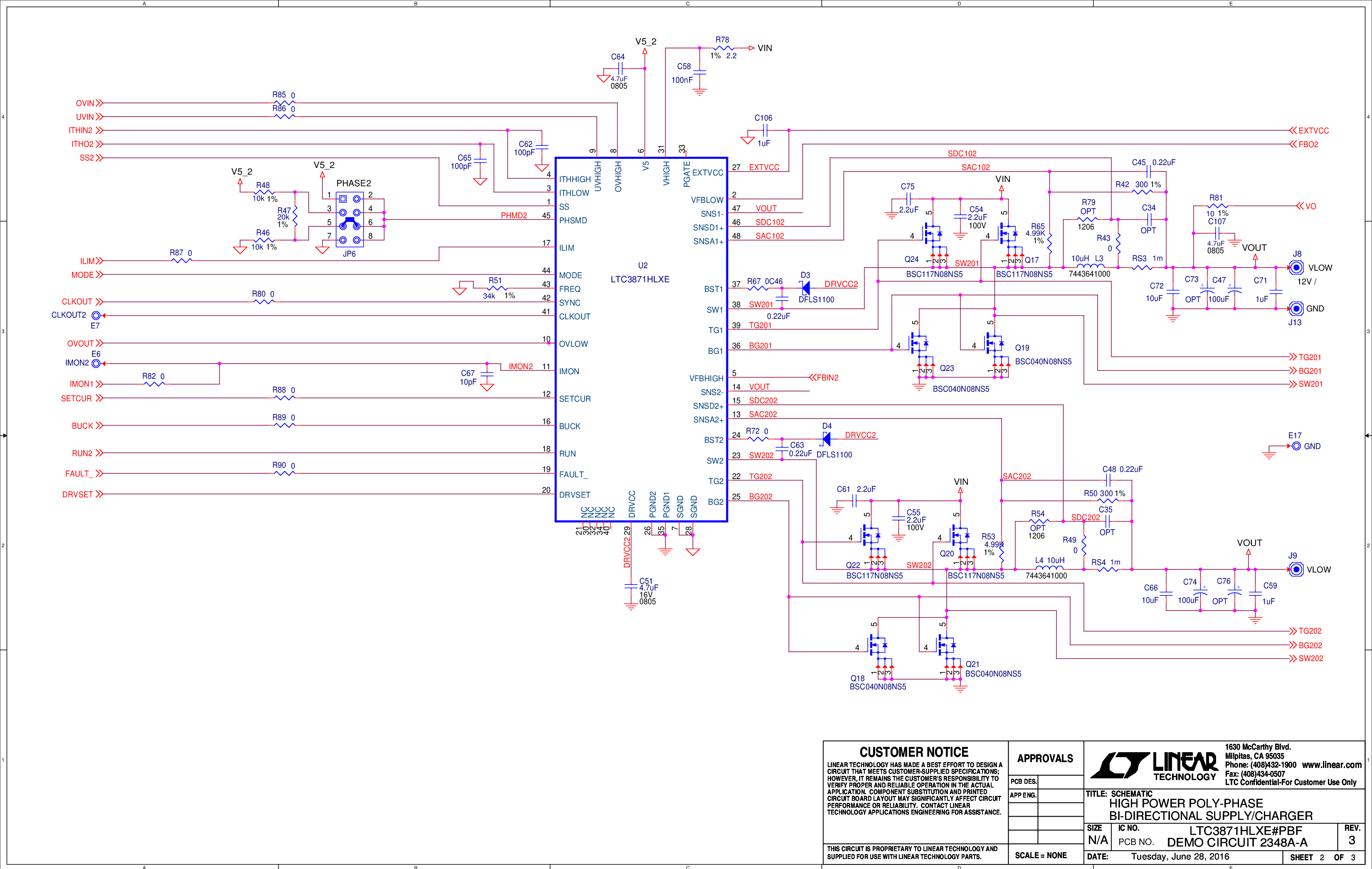

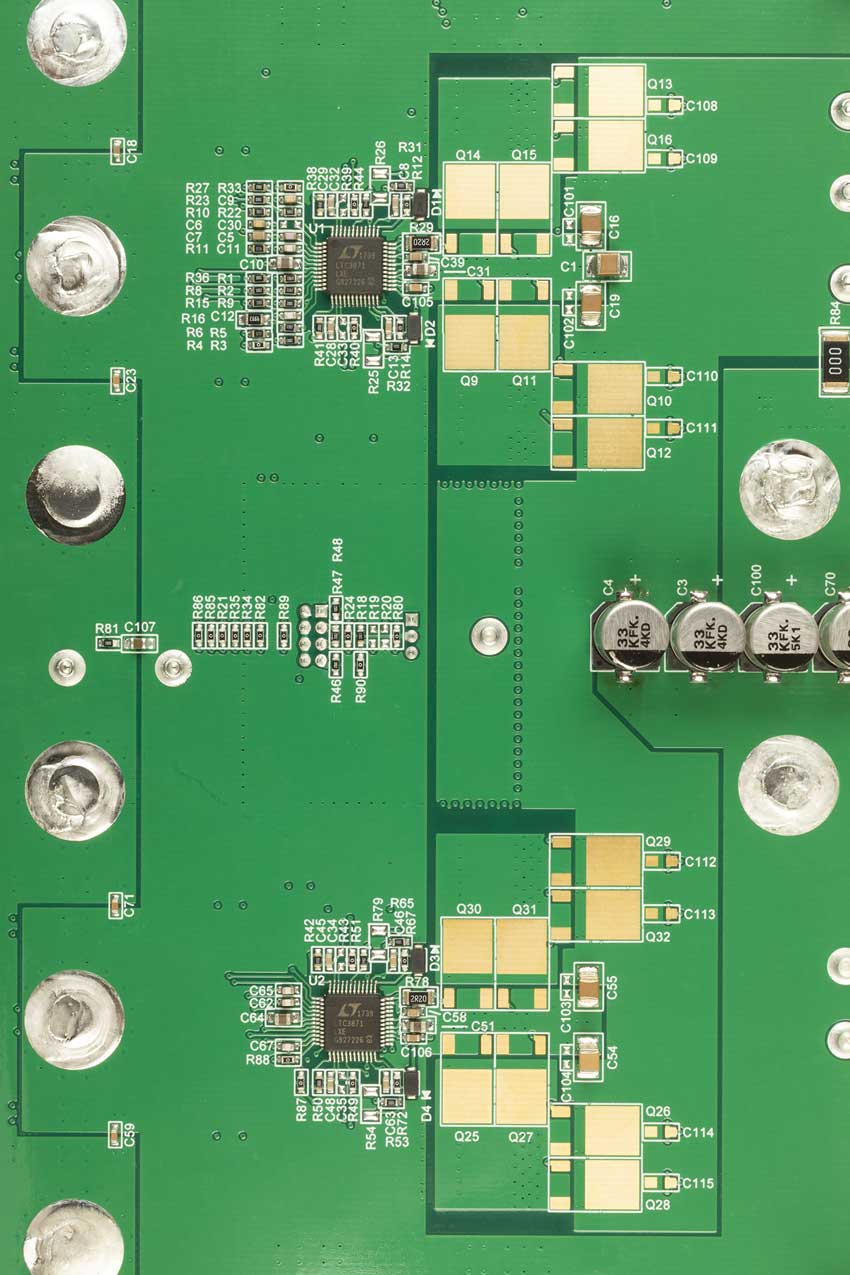

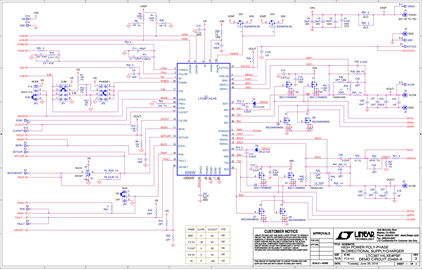

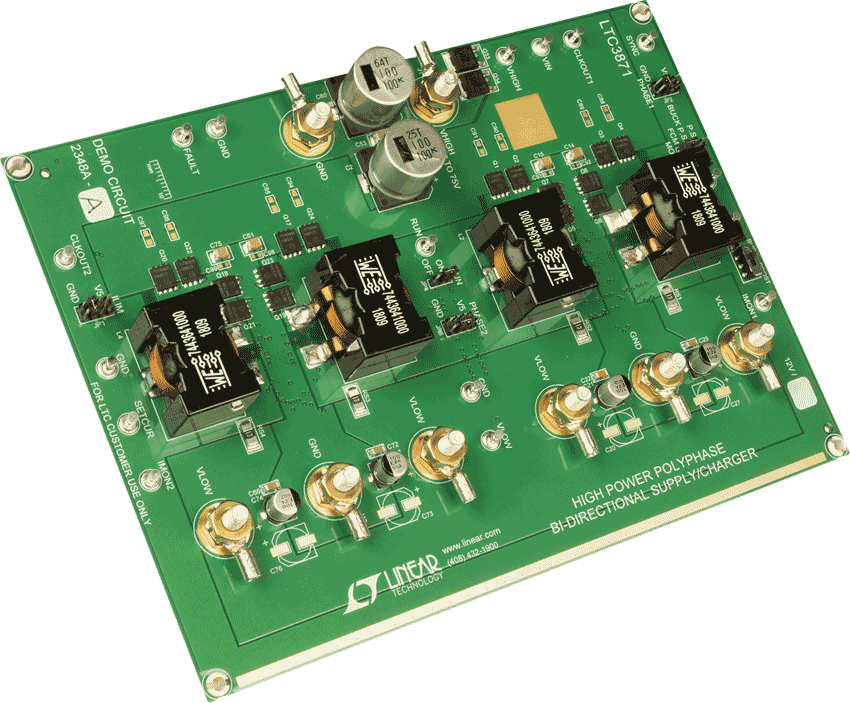

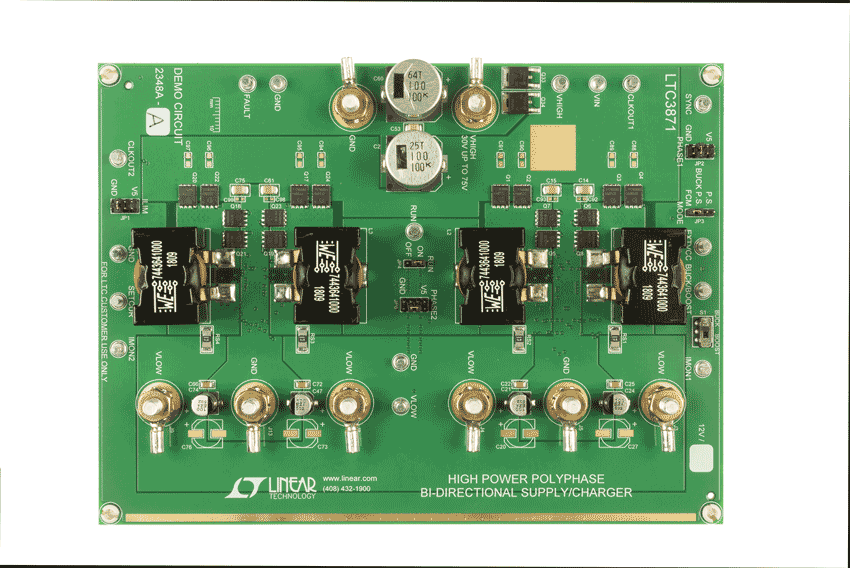

DC2348A-A Demo Board DC2348A-A Demo Board DC2348A-A Demo Board DC2348A-A Demo Board DC2348A-A - Schematic DC2348A-A - Schematic (2)
DC2348A-B
LTC3871HLXE#PBF 演示板 | 双向控制器，降压模式：30V ≤ VIN ≤ 75V，VOUT = 12V @ 30A；升压模式：10V ≤ VIN ≤ 13V，VOUT = 48V @ 7.5A

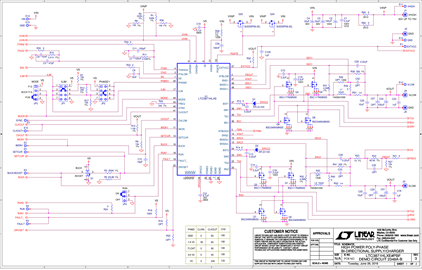

DC2348A-B - Schematic
EV-DPS-PWRBD1Z/4Z/5Z
20A LTC3871 Power boards for LT8740 Device Power Supply

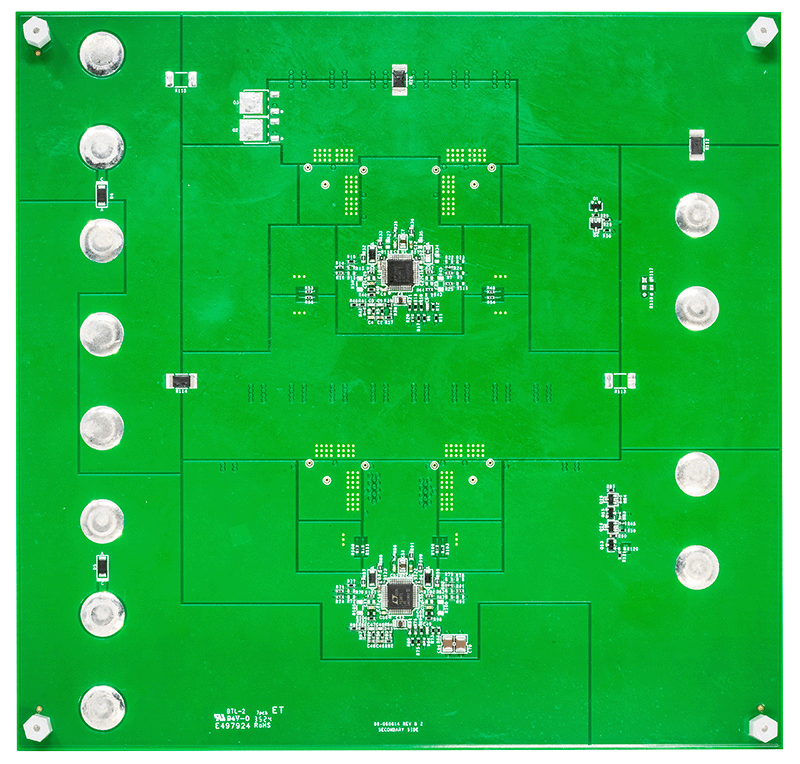

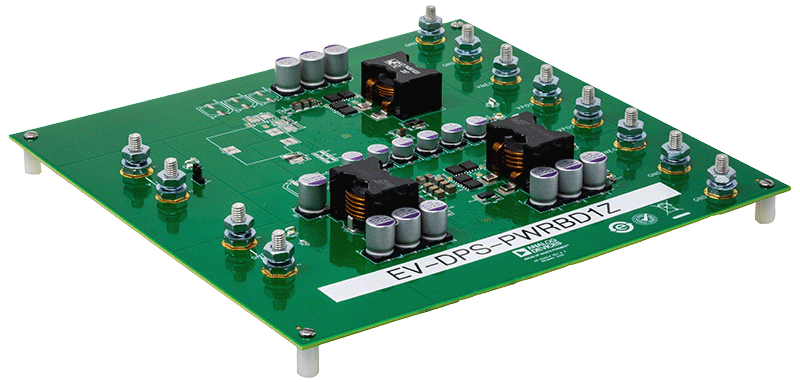

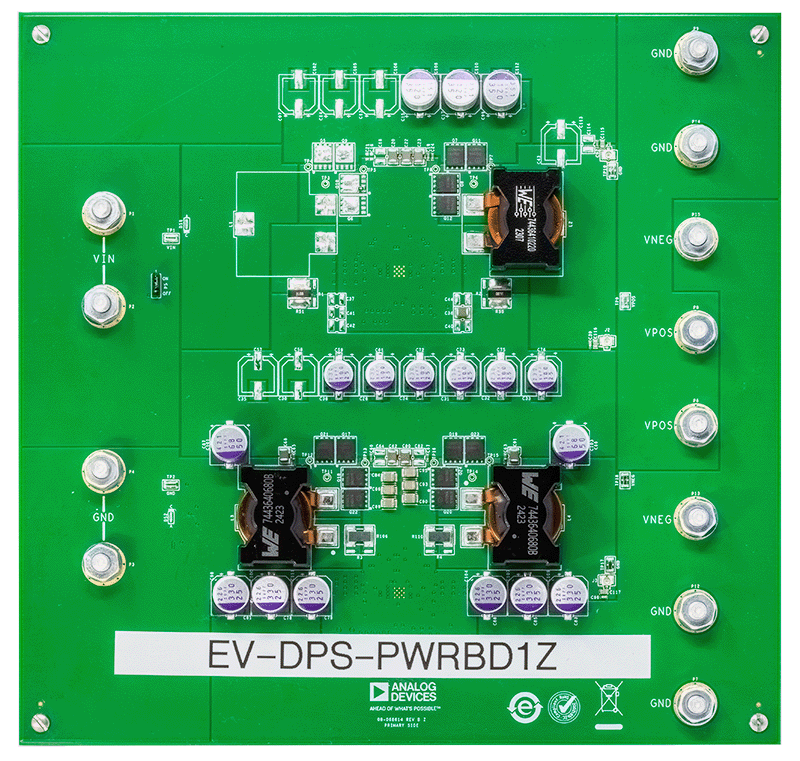

EV-DPS-PWRBD1Z Board Photo Angle View EV-DPS-PWRBD1Z Board Photo Top View EV-DPS-PWRBD1Z Board Photo Bottom View

最新评论

2 年前
LTC3871可以支持设置为双相Buck或者双相Boost，不知道能否用于产生负电压？（如用于双相Buck-Boost电路），望回复！
