特性
- 与功率构件、DRMOS 或外部栅极驱动器和 MOSFET 工作
- 具准确均流功能的恒定频率电压模式控制
- ±0.75% 0.6V 电压基准
- 差分远端输出电压检测放大器
- 多相能力 —— 多达 12 相工作
- 可编程电流限值
- 可安全地给一个预偏置负载供电
- 高达 1.25MHz 的可编程或 PLL 可同步开关频率
- 采用电感器 DCR 的无损耗电流检测或采用检测电阻器的精准电流检测
- VCC 范围：3V 至 5.5V
- VIN 范围：3V 至 24V
- 电源良好输出电压监视器
- 输出电压跟踪能力
- 可编程软起动
- 采用 32 引脚 5mm x 5mm QFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®3860 是一款双通道、PolyPhase® 同步降压型开关稳压器控制器，用于高电流分布式电源系统、数字信号处理器、以及其他电信和工业 DC/DC 电源。它采用了一种恒定频率电压模式架构，并组合了非常低失调、高带宽误差放大器和一个远端输出检测差分放大器，旨在实现超卓的瞬态响应和输出调节性能。
该控制器运用了无损耗电感器 DCR 电流检测，以维持相位之间的电流平衡并提供过流保护。该芯片可在一个 3V 至 5.5V 的 VCC 电源范围内运作，并专为实现从 3V ~ 24V 的 VIN 至 0.6V ~ (VCC – 0.5V) 输出电压的降压转换而设计。
TRACK/SS 引脚提供了可编程软起动或跟踪功能。电感器电流反向在软起动期间停用，以安全地为预偏置负载供电。恒定的工作频率可同步至一个外部时钟或在 250kHz 至 1.25MHz 的范围内进行线性设置。多达 6 个 LTC3860 控制器能够并联起来工作，以实现 1、2、3、4、6 或 12 相操作。
LTC3680 采用 32 引脚 5mm x 5mm QFN 封装。
Applications
- 高电流分布式电源系统
- 数字信号处理器和 ASIC 电源
- 电信系统
- 工业电源
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3860
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
可靠性数据
-
技术文章
-
全部
-
英文
-
日文
数据手册
2
用户手册
2
433.00K
378.00K
可靠性数据
1
25.65 K
技术文章
4
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3860EUH#PBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC3860EUH#TRPBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC3860IUH#PBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC3860IUH#TRPBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
- LTC3860EUH#PBF
- 引脚/封装图-中文版
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3860EUH#TRPBF
- 引脚/封装图-中文版
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3860IUH#PBF
- 引脚/封装图-中文版
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3860IUH#TRPBF
- 引脚/封装图-中文版
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
1月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3860EUH#PBF
量产
LTC3860EUH#TRPBF
量产
LTC3860IUH#PBF
量产
LTC3860IUH#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
1月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3860EUH#PBF
量产
LTC3860EUH#TRPBF
量产
LTC3860IUH#PBF
量产
LTC3860IUH#TRPBF
量产
软件和型号相关生态系统
评估套件 2
DC1184A
LTC3860EUH Demo Board |10V to 14VIN, 1.2V/25A and 1.8V/25A VOUT
产品详情
Demonstration circuit DC1184A is a dual output voltage mode synchronous buck converter featuring the LTC3860EUH. This board provides two outputs of 1.2V/25A and 1.8V/25A from an input voltage of 10V to 14V at a switching frequency of 500kHz. The power stage consists of the Renesas R2J20602NP which is a tri-state PWM compatible 8mm × 8mm DrMOS and a 0.47µH 13.2mm × 12.8mm iron powder type inductor from Wurth. An on-board 5V LT1616 buck regulator provides the 5V bias for the LTC3860 and the DrMOS.
资料
DC1755A

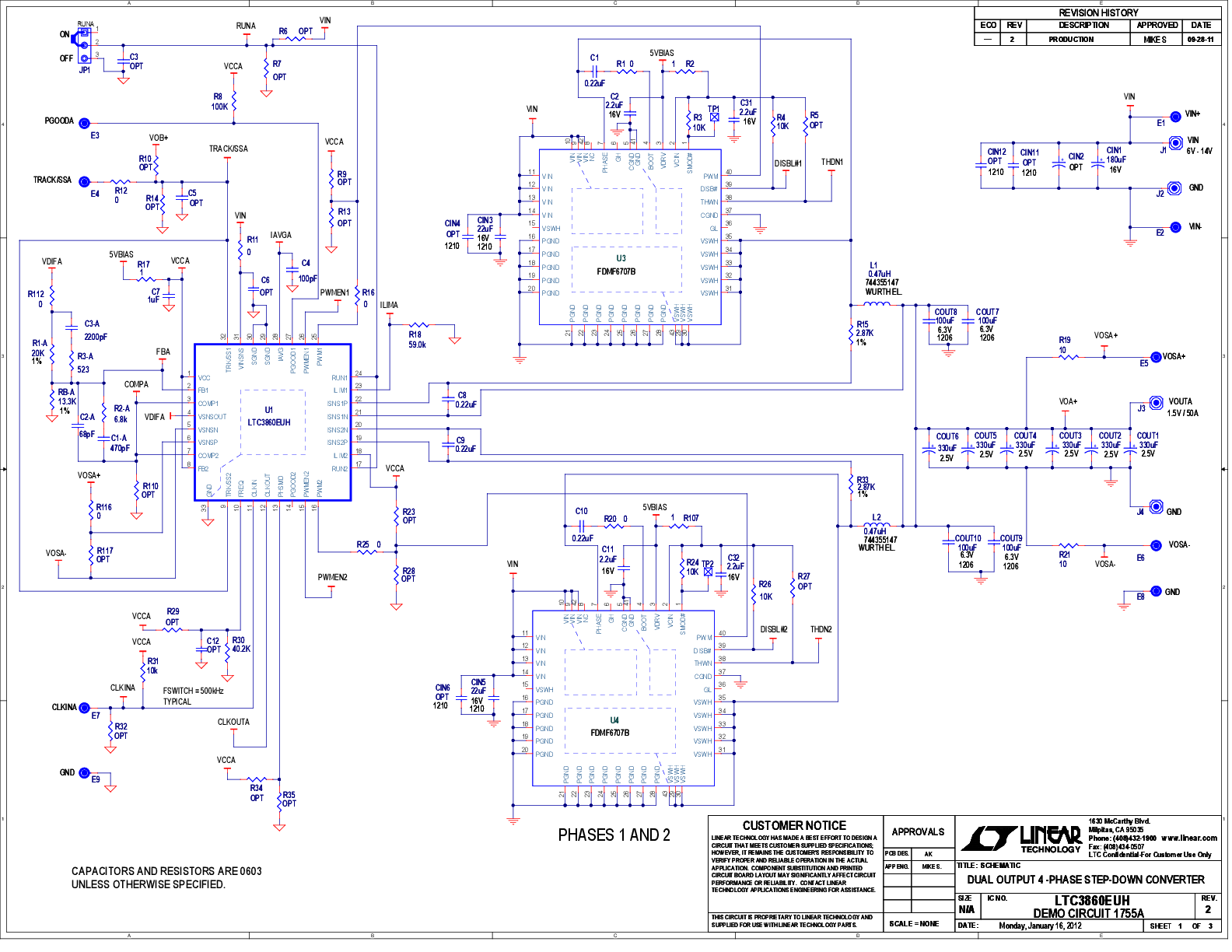

LTC3860EUH Demo Board I VIN Range: 6V to 14V, 1.2V/50A and 1.5V/50A VOUT
