LTC3857

低 IQ、双通道、两相、同步降压型控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 低工作 IQ:50μA (一个通道接通)
  • 宽输出电压范围:0.8V ≤ VOUT ≤ 24V
  • 宽 VIN 范围:4V 至 38V (绝对最大值为 40V)
  • RSENSE 或 DCR 电流检测
  • 异相控制器降低所需的输入电容和电源所引起的噪声
  • OPTI-LOOP® 补偿较大限度地减小 COUT
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 操作
  • 可选电流限值
  • 非常低压差操作:99% 占空比
  • 可调输出电压软起动或跟踪
  • 电源良好输出电压监视器
  • 输出过压保护
  • 低停机 IQ:< 8μA
  • 内部 LDO 从 VIN 或 EXTVCC 给栅极驱动供电
  • 在启动期间没有电流折返

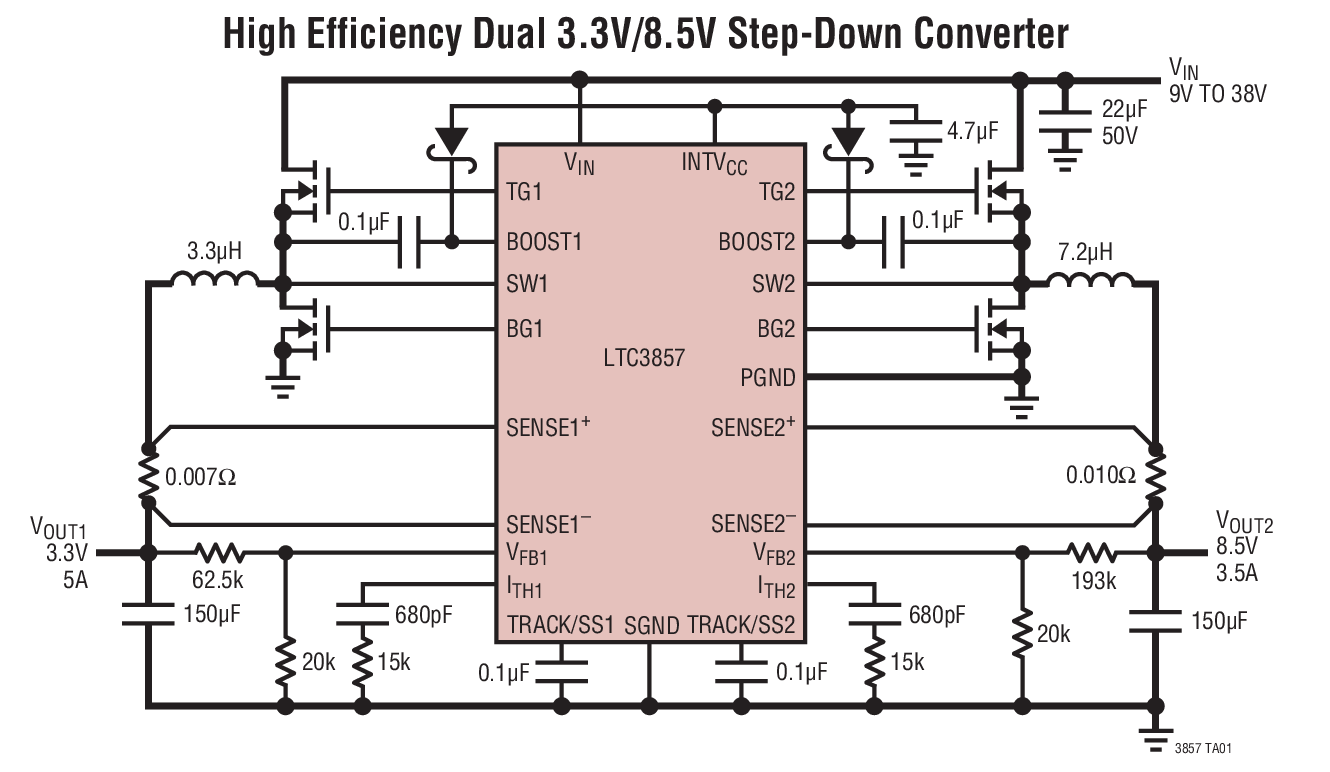

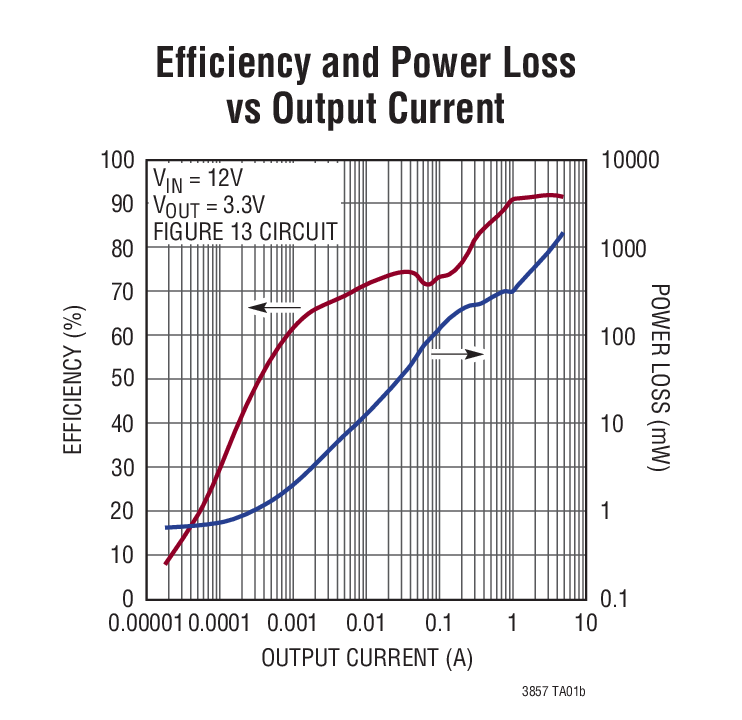

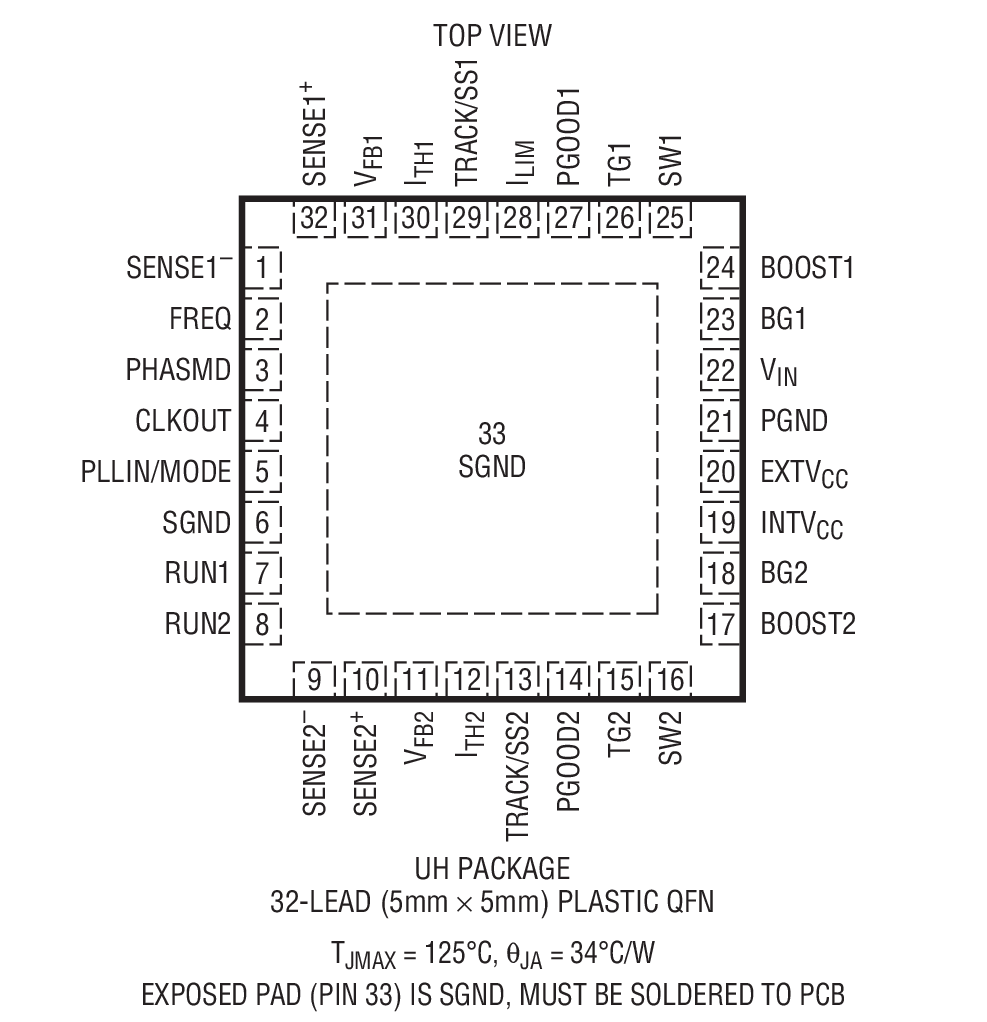

  • 採用 5mm x 5mm QFN 封装



更多细节
show more Icon

LTC®3857 是一款高性能、双通道、降压型开关稳压控制器,用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出级异相运作,较大限度地降低了由于输入电容器 ESR 所引起的功率损耗和噪声。

50μA 的无负载静态电流延长了电池供电型系统的工作时间。LTC3857 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 38V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。

用于每个控制器的独立 TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返功能用于在短路情况下对 MOSFET 的热耗散加以限制。PLLIN / MODE 引脚负责在轻负载条件下选择执行突发模式操作、脉冲跳跃模式或连续电感器电流模式。

如果需要采用有引线 28 引脚 SSOP 封装,并具有固定电流限值和一个 PGOOD 输出,但不需相位调制或时钟输出,请查阅 LTC3857-1 的产品手册。




应用

  • 汽车 “始终接通” 型系统
  • 电池供电型数字设备
  • 分布式 DC 电源系统



产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3857EUH#PBF
  • HTML
  • HTML
LTC3857EUH#TRPBF
  • HTML
  • HTML
LTC3857IUH#PBF
  • HTML
  • HTML
LTC3857IUH#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 1, 2022

- 22_0120

LTC3857 New Wire Bonding

LTC3857EUH#PBF

量产

LTC3857EUH#TRPBF

量产

LTC3857IUH#PBF

量产

LTC3857IUH#TRPBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3857EUH#PBF

量产

LTC3857EUH#TRPBF

量产

LTC3857IUH#PBF

量产

LTC3857IUH#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 1, 2022

- 22_0120

arrow down

LTC3857 New Wire Bonding

LTC3857EUH#PBF

量产

LTC3857EUH#TRPBF

量产

LTC3857IUH#PBF

量产

LTC3857IUH#TRPBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3857EUH#PBF

量产

LTC3857EUH#TRPBF

量产

LTC3857IUH#PBF

量产

LTC3857IUH#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1381A-A

LTC3857IUH Demo Board | 4.5V ≤ VIN ≤ 36V, VOUT1 = 3.3V @ 5A, VOUT2 = 8.5V @ 3A

zoom

DC1381A-A

LTC3857IUH Demo Board | 4.5V ≤ VIN ≤ 36V, VOUT1 = 3.3V @ 5A, VOUT2 = 8.5V @ 3A

LTC3857IUH Demo Board | 4.5V ≤ VIN ≤ 36V, VOUT1 = 3.3V @ 5A, VOUT2 = 8.5V @ 3A

产品详情

Demonstration circuit 1381A is a Low Quiescent Current, Dual Output Synchronous Buck Converter featuring the LTC3857EUH/LTC3858EUH. The DC1381A provides 3.3V/5A and 8.5V/3A from a wide input voltage range of 4.5V to 36V, making it suitable for automotive or other battery fed application where low quiescent current is important.


Two versions of the board are available. DC-1381A-A is for the LTC3857EUH, while the DC1381A-B is for the LTC3858EUH. The LTC3857EUH offers lower quiescent current and smaller burst mode ripple, while the LTC3858EUH offers latch-off protection and increased burst mode efficiency.

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
