概览

优势和特点

  • 宽工作 VIN 范围:4.5V 至 38V
  • RSENSE 或 DCR 电流检测
  • 在整个温度范围内提供了 ±1% 0.8V 基准准确度
  • 400kHz 开关频率
  • 双路 N 沟道 MOSFET 同步驱动器
  • 非常低压差操作:97% 占空比
  • 给预偏置输出提供启动电压
  • 可调输出电压软起动
  • 具输出电流折返限制功能 (在软起动期间停用)
  • 输出过压保护
  • 用于外部栅极驱动的 5V LDO
  • OPTI-LOOP® 补偿最大限度地减小 COUT
  • 低停机 IQ:15μA

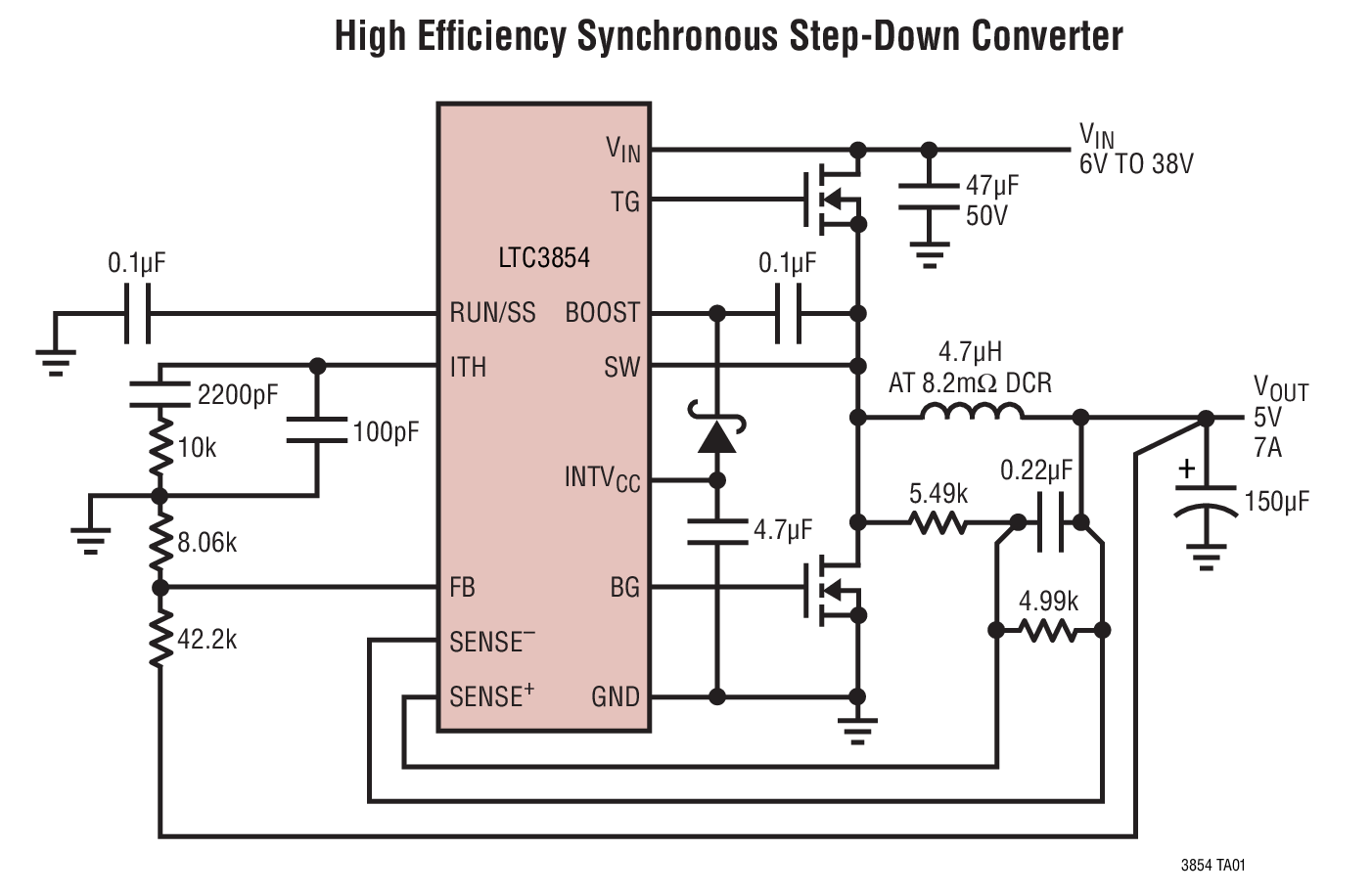

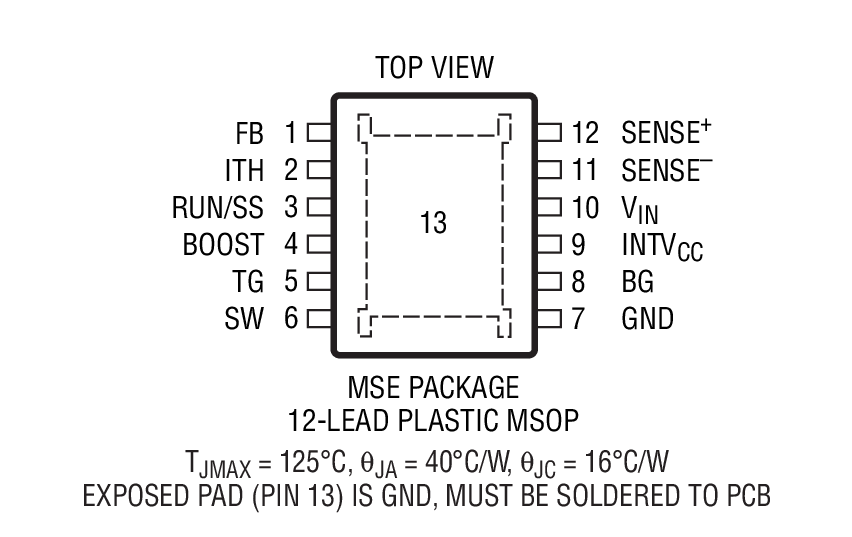

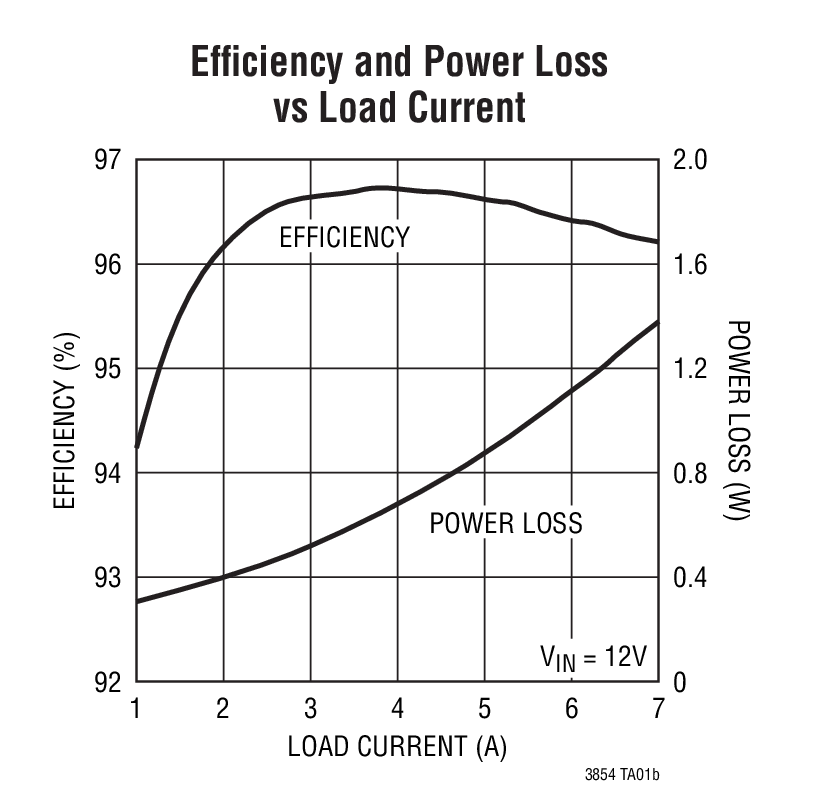

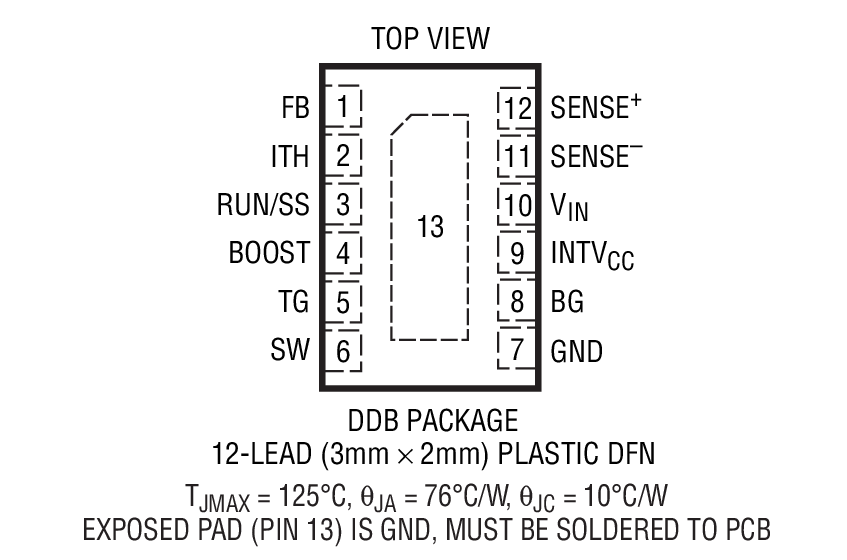

  • 纤巧的 12 引脚 2mm x 3mm 耐热性能增强型 DFN 和 MSOP 封装



产品详情

LTC®3854 是一款高性能同步降压型开关 DC/DC 控制器,用于驱动一个全 N 沟道同步功率 MOSFET 级。

LTC3854 采用一种 400kHz 恒定频率电流模式架构。LTC3854 可在 4.5V 至 38V (绝对最大值为 40V) 的输入电压范围内运作,并在 0.8V 至 5.5V 的范围内调节输出电压。

RUN/SS 引脚提供了软起动和启用功能。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。在短路情况下,电流折返功能将限制 MOSFET 的热耗散。在软起动期间,电流折返功能被停用。

LTC3854 具有一个 75ns 的最小接通时间,从而使其非常适合于高降压比。内置强大的 MOSFET 驱动器允许采用高功率外部 MOSFET,以产生高达 20A 的输出电流。




应用

  • 汽车系统
  • 电信系统
  • 工业设备
  • 分布式 DC 电源系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

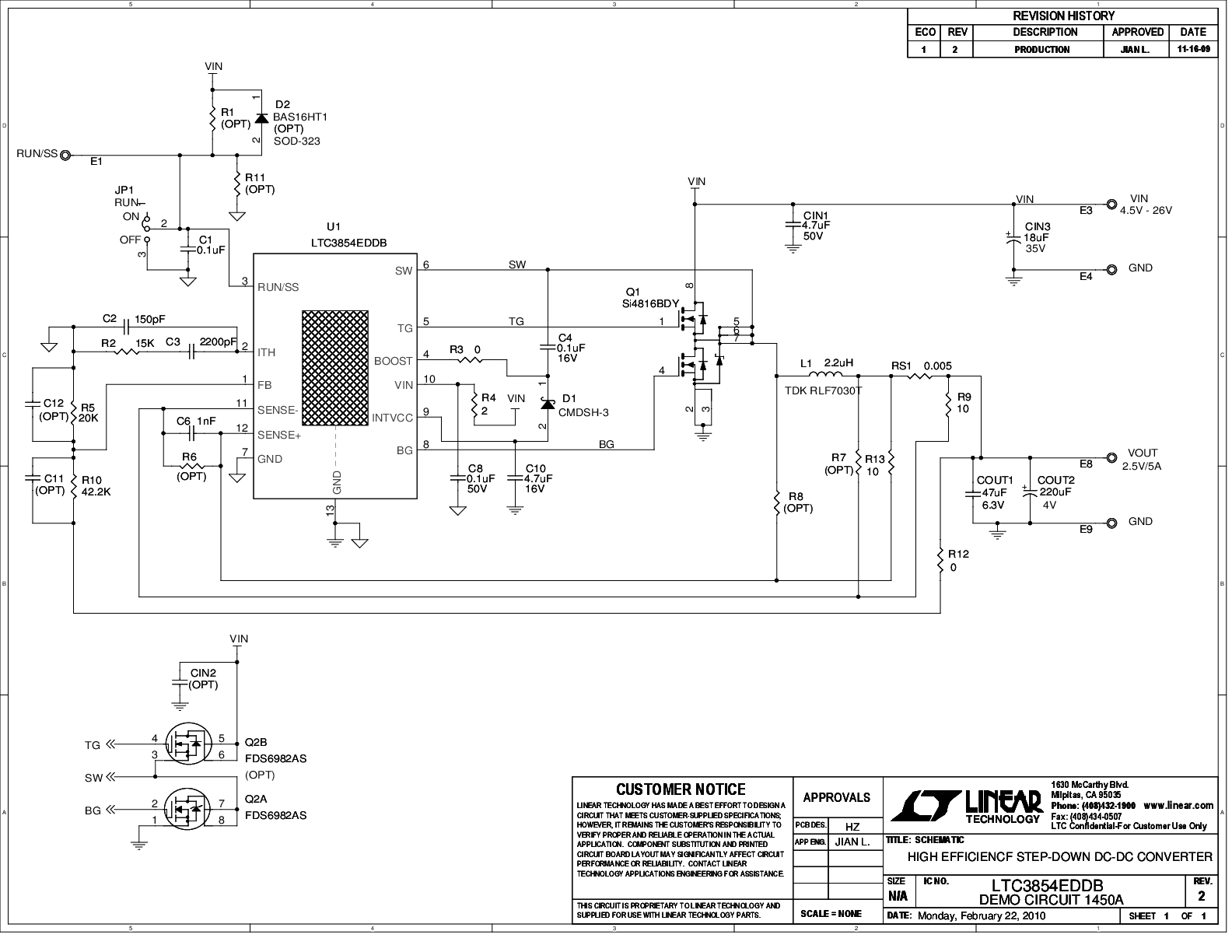

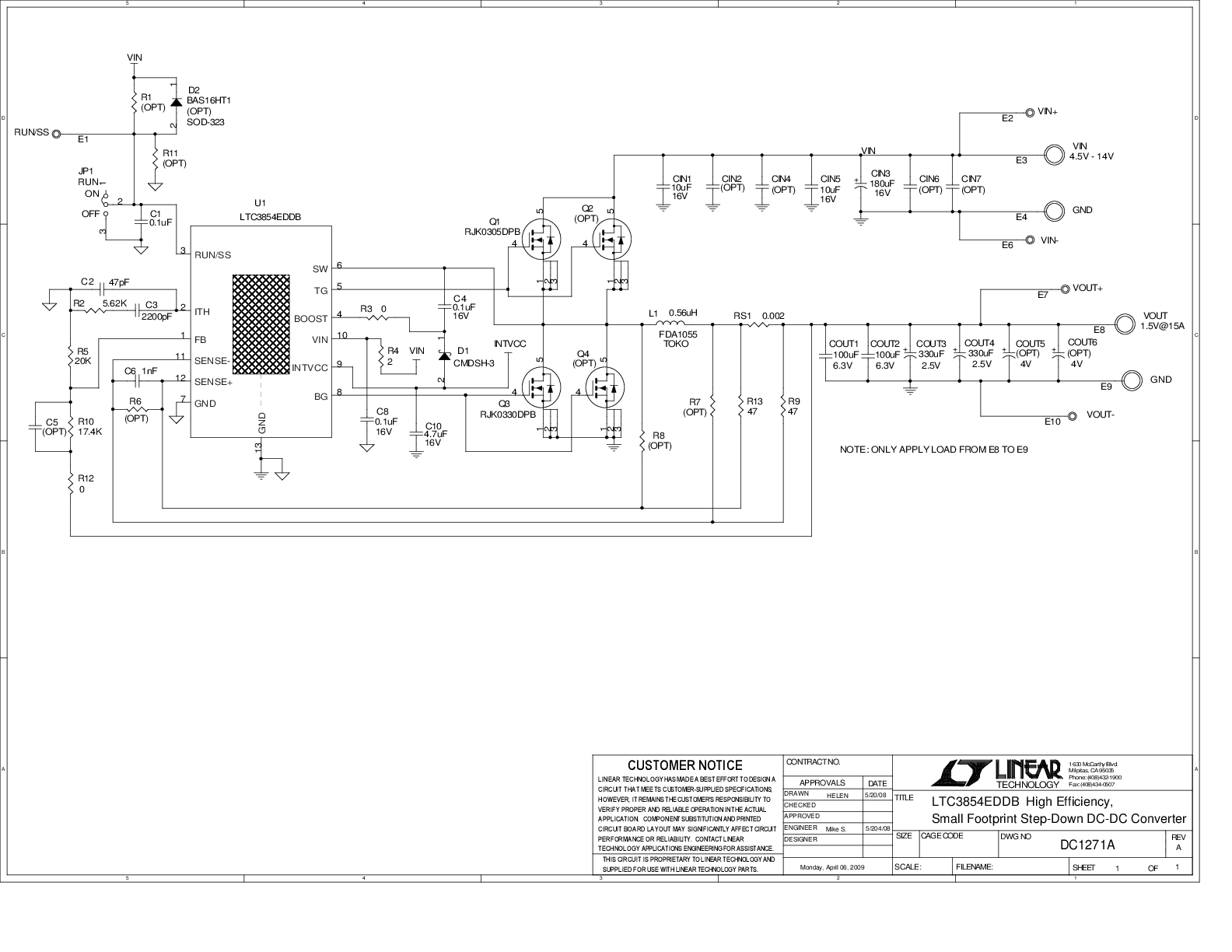

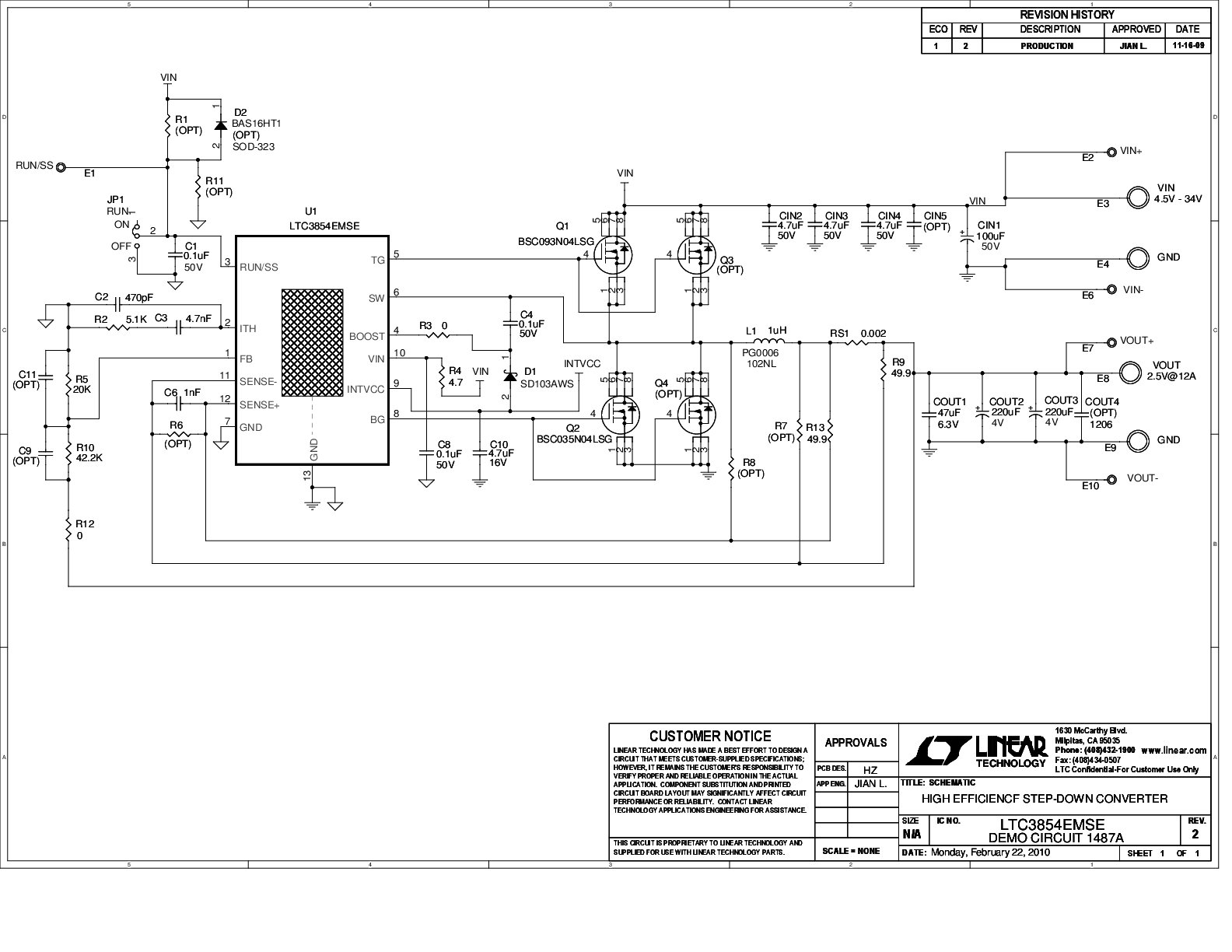

评估套件 (3)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3854

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3854
