LTC3836

量产

双通道、两相、No RSENSE™ 低 VIN 同步控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 无需电流检测电阻器
  • 异相控制器减小了所需的输入电容
  • 全 N 沟道同步驱动
  • VIN 范围：2.75V 至 4.5V
  • 恒定频率电流模式操作
  • 0.6V ±1.5% 电压基准
  • 低压差操作：97% 占空比
  • 用于频率锁定或调节的真正 PLL
  • 可选的脉冲跳跃 / 连续操作模式
  • 跟踪功能
  • 内部软起动电路
  • 电源良好输出电压监视器
  • 输出过压保护
  • 微功率停机模式：IQ = 6.5μA
  • 纤巧型扁平 (4mm x 5mm) QFN 封装和窄体 SSOP 封装

LTC®3836 是一款具有跟踪功能的两相、双路输出同步降压型开关稳压控制器，可利用极少的外部元件来驱动外部 N 沟道功率 MOSFET。由于采用了恒定频率电流模式架构和 MOSFET VDS 检测，因而免除了增设检测电阻器的需要，并改善了效率。通过使两个控制器异相工作，较大限度地降低了由输入电容器的 ESR 所引起的功耗和噪声。脉冲跳跃操作在轻负载条件下提供了高效率。97% 的占空比能力实现了低压差操作，从而延长了电池供电型系统的工作时间。

工作频率的可选范围为 300kHz 至 750kHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可以从外部对 LTC3836 的工作频率进行同步处理，同步范围为 250kHz 至 850kHz。

LTC3836 具有一个内部 1ms 软起动周期，该周期可利用一个外部电容器来延长。一个跟踪输入允许第二个输出在启动期间跟踪第一个输出。

LTC3836 采用纤巧的耐热增强型 (4mm x 5mm) QFN 封装和 28 引脚窄体 SSOP 封装。 .

应用

  • 通用型 3.3V 至 1.x 电源
  • 单节锂离子电池供电型设备
  • 分布式 DC 电源系统

LTC3836
双通道、两相、No RSENSE™ 低 VIN 同步控制器
High Efficiency, 2-Phase, Dual Synchronous DC/DC Step-Down Converter Efficiency/Power Loss vs Load Current Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
开关稳压器和控制器 1
LTC3880
推荐用于新设计 具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
振荡器 2
LTC6908
具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
LTC6909
量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC3836
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1107A

LTC3836EUFD Demo Board | 2-Phase, 2.75V to 4.5V Input, VOUT1 = 1.8V @ 7A, VOUT2 = 1.2V @ 7A

立即购买 更多内容

产品详情

Demonstration circuit 1107 is a 2-phase dual high efficiency synchronous step-down DC/DC converter that features the LTC3836EUFD controller. It operates with a 2.75V to 4.5V input range. and has two outputs: 1.8V @ 7A and 1.2V @ 7A.





eval board
schematic 2
DC1081A

LTC3836EUFD演示板 | 2相、2.75V至4.5V输入，VOUT1 = 1.8V (12A)，VOUT2 = 1.2V (12A)

立即购买 更多内容

产品详情

演示电路DC1081是一款双输出低VIN降压电源，内置低静态电流、两相同步降压控制器LTC3836。输入电压范围为2.75V至4.5V。该演示板提供两个输出：1.8V/12A和1.2V/12A。
DC1107A
LTC3836EUFD Demo Board | 2-Phase, 2.75V to 4.5V Input, VOUT1 = 1.8V @ 7A, VOUT2 = 1.2V @ 7A

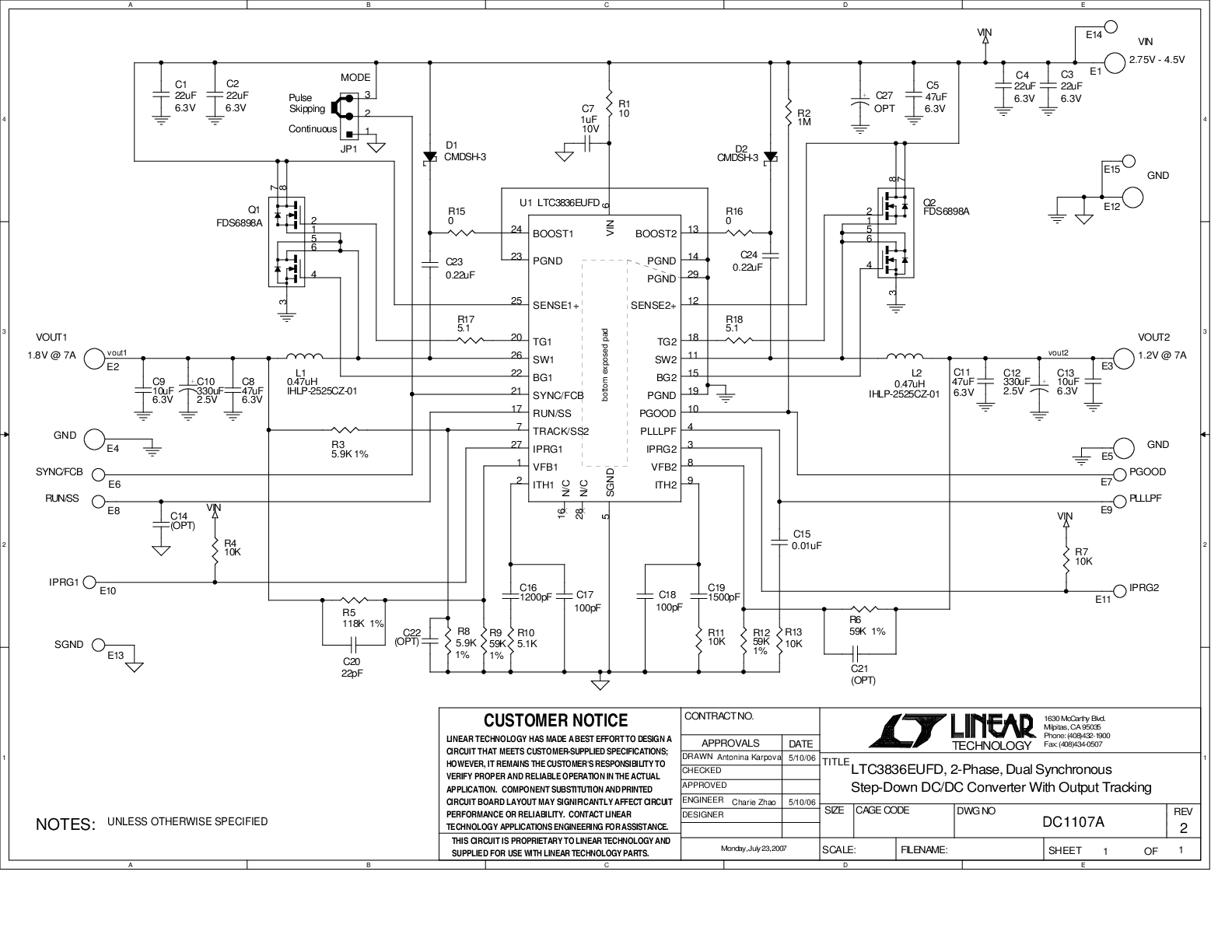

DC1107A - Schematic
DC1081A
LTC3836EUFD演示板 | 2相、2.75V至4.5V输入，VOUT1 = 1.8V (12A)，VOUT2 = 1.2V (12A)

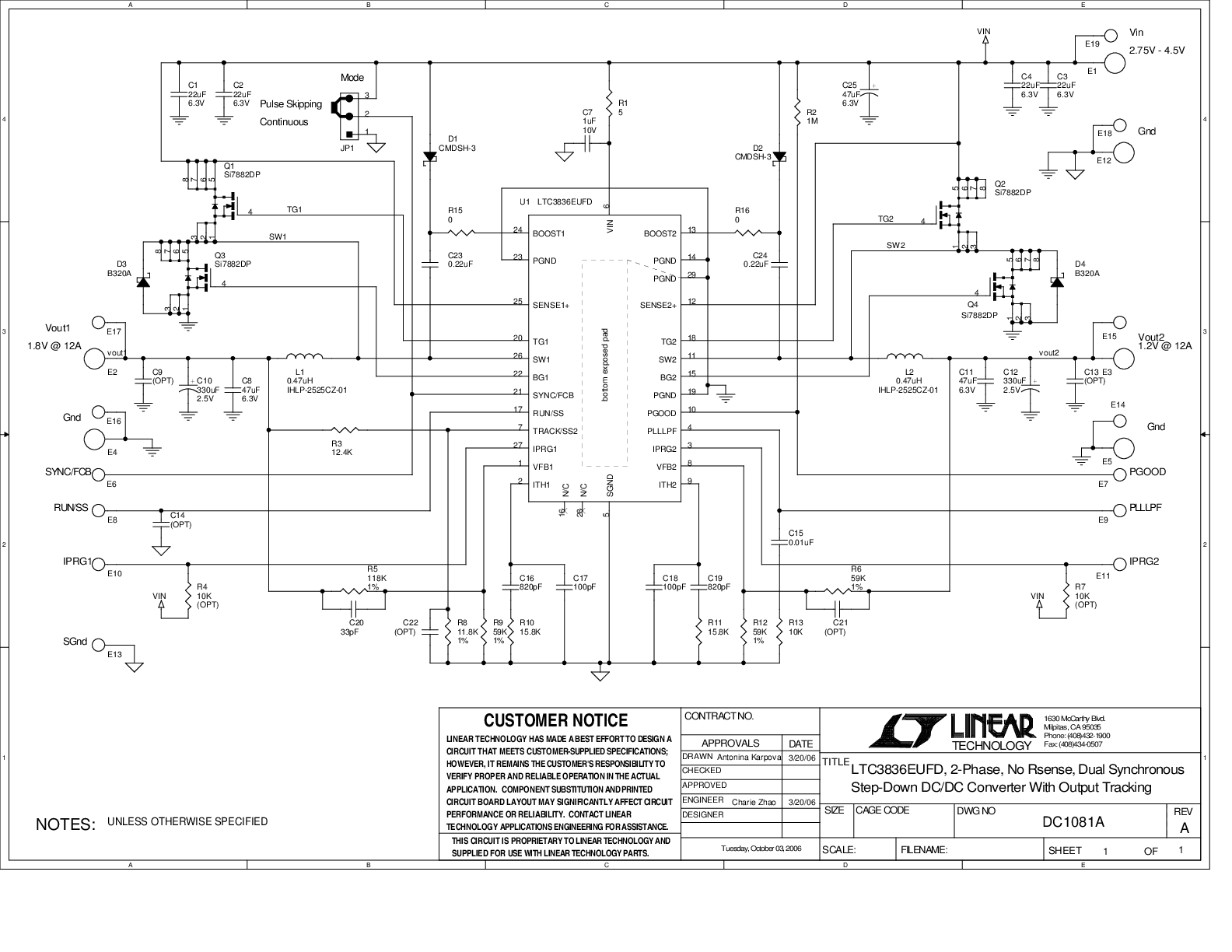

DC1081A - Schematic
