LTC3831

用于 DDR 存储器终端的高功率同步开关稳压控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 用于 DDR 存储器终端的高功率开关稳压控制器
  • VOUT 跟踪 1/2 VIN 或外部 VREF
  • 无需电流检测电阻器
  • 低输入电源电压范围:3V 至 8V
  • 在整个温度范围内的最大占空比 >91%
  • 驱动全 N 沟道外部 MOSFET
  • 高效率:可达 95% 以上
  • 可设置固定频率操作:100kHz 至 500kHz
  • 外部时钟同步操作
  • 可设置软起动
  • 低停机电流:<10μA
  • 过热保护
  • 采用 16 引脚窄体 SSOP 封装



更多细节
show more Icon

LTC®3831 是一款专为 DDR 存储器终端而设计的高功率、高效率开关稳压控制器。LTC3831 可产生一个等于 1/2 外部电源或基准电压的输出电压。LTC3831 采用同步开关架构和 N 沟道 MOSFET。此外,该芯片还可通过上端 N 沟道 FET 的漏-源极电阻来检测输出电流,因而能够在无需使用电流检测电阻器的情况下提供一个可调电流限值。

LTC3831 可在输入电源电压低至 3V 的条件下运作,并具有一个 >91% 的最大占空比。它包括一个固定频率 PWM 振荡器,用于实现低输出纹波操作。200kHz 的自由运行时钟频率可从外部进行调节,或利用一个外部信号进行同步处理(同步范围为 100kHz 至 500kHz 以上)。在停机模式中,LTC3831 的电源电流减小至 <10μA。




Applications

  • DDR SDRAM 终端
  • SSTL_2 接口
  • SSTL_3 接口



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3831EGN#PBF
  • HTML
  • HTML
LTC3831EGN#TRPBF
  • HTML
  • HTML
LTC3831IGN#PBF
  • HTML
  • HTML
LTC3831IGN#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC3831EGN#PBF

量产

LTC3831EGN#TRPBF

量产

LTC3831IGN#PBF

量产

LTC3831IGN#TRPBF

量产

4月 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3831EGN#PBF

量产

LTC3831EGN#TRPBF

量产

LTC3831IGN#PBF

量产

LTC3831IGN#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC3831EGN#PBF

量产

LTC3831EGN#TRPBF

量产

LTC3831IGN#PBF

量产

LTC3831IGN#TRPBF

量产

4月 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3831EGN#PBF

量产

LTC3831EGN#TRPBF

量产

LTC3831IGN#PBF

量产

LTC3831IGN#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

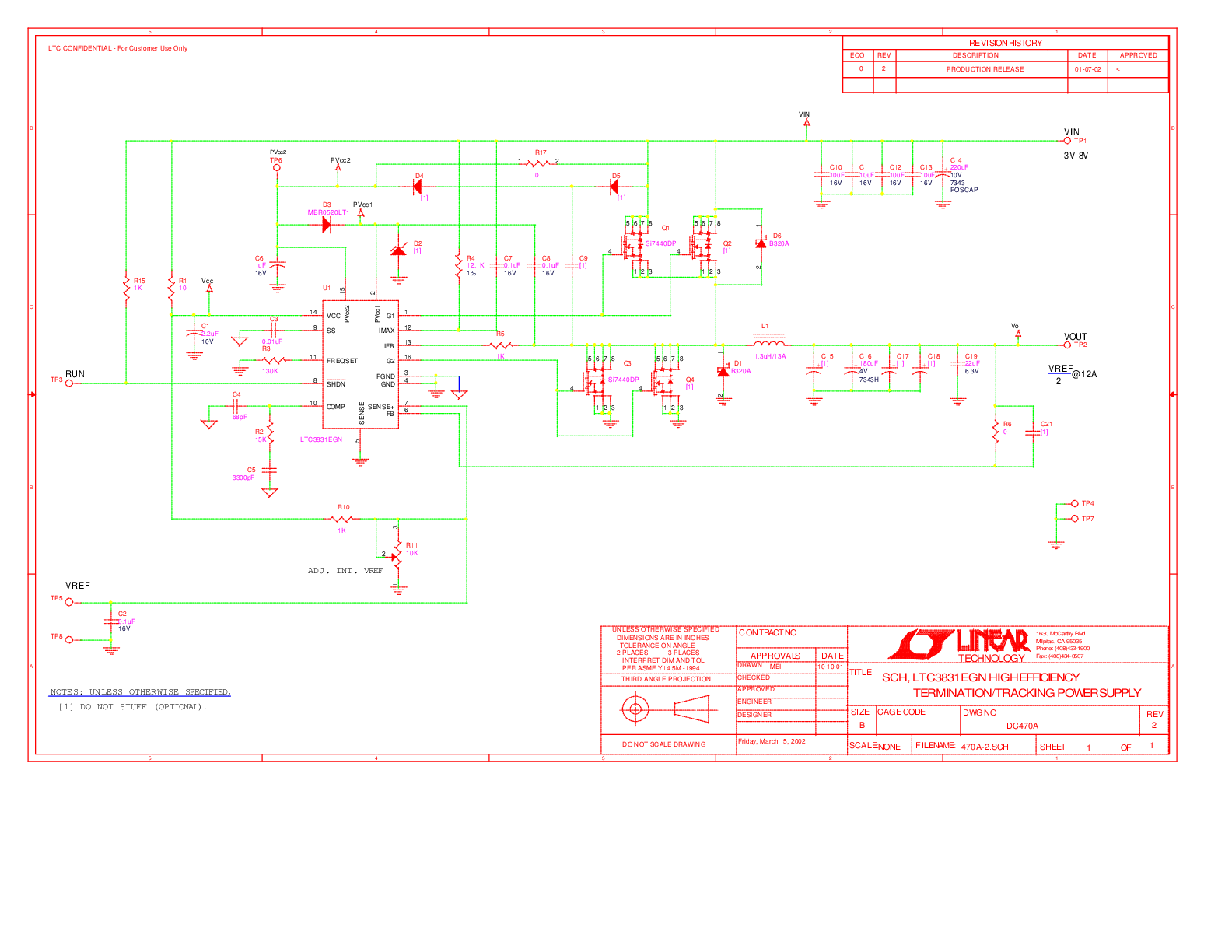

评估套件
