概览
优势和特点
- 宽输出电压范围：0.8V ≤ VOUT ≤ 10V
- 超低工作 IQ：30μA (一个通道导通)
- 异相控制器降低了所需的输入电容和电源导致的噪声
- OPTI-LOOP® 补偿较大限度地减小了 COUT
- ±1% 输出电压准确度
- 宽 VIN 范围：4V 至 36V 操作
- 可锁相固定频率：140kHz 至 650kHz
- 在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 操作
- 双路 N 沟道 MOSFET 同步驱动
- 非常低压差操作：99% 占空比
- 可调输出电压软起动或跟踪功能
- 输出电流折返限制
- 电源良好输出电压监视器
- 输出过压保护
- 低停机 IQ：4μA
- 内部 LDO 从 VIN 或 VOUT 为栅极驱动供电

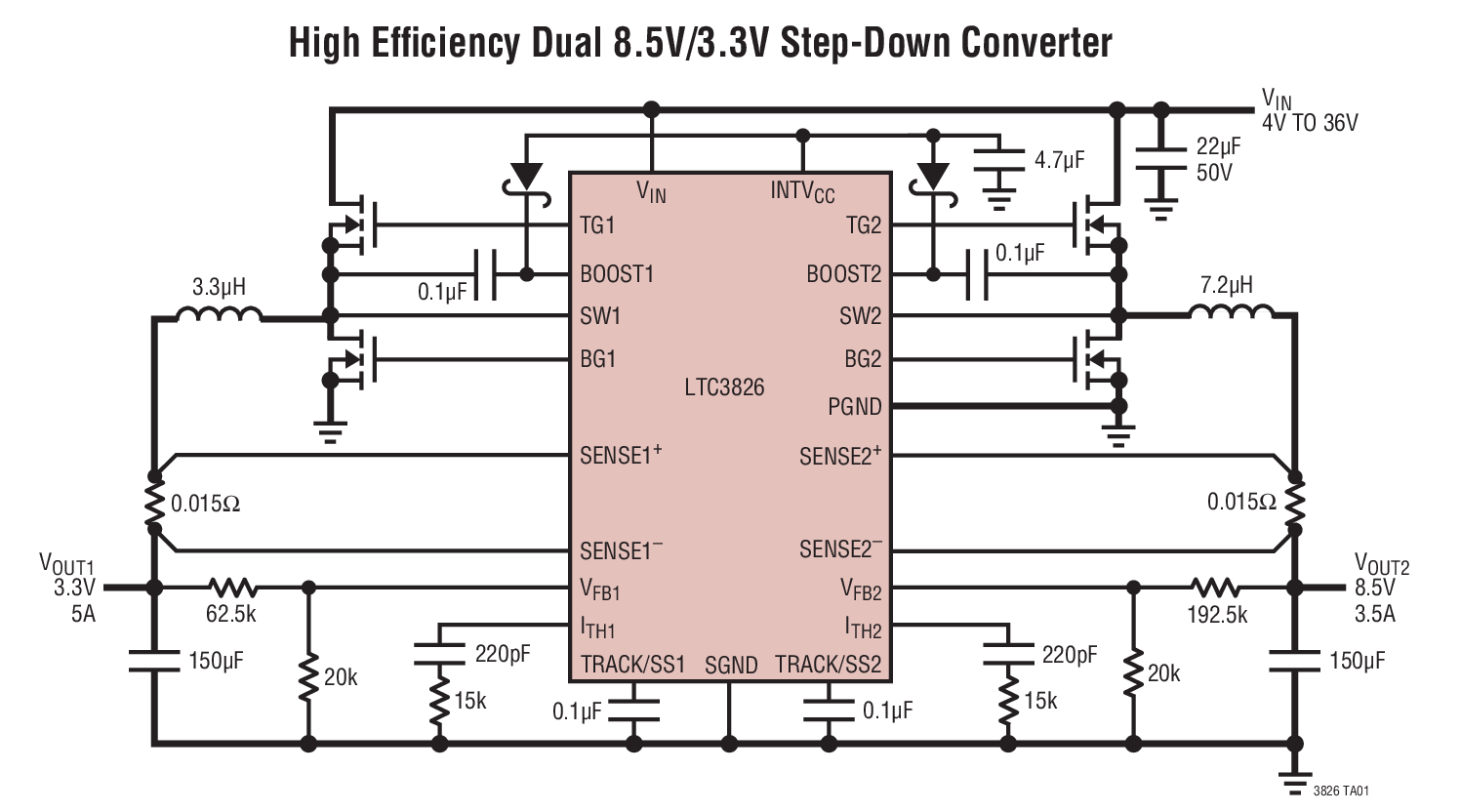

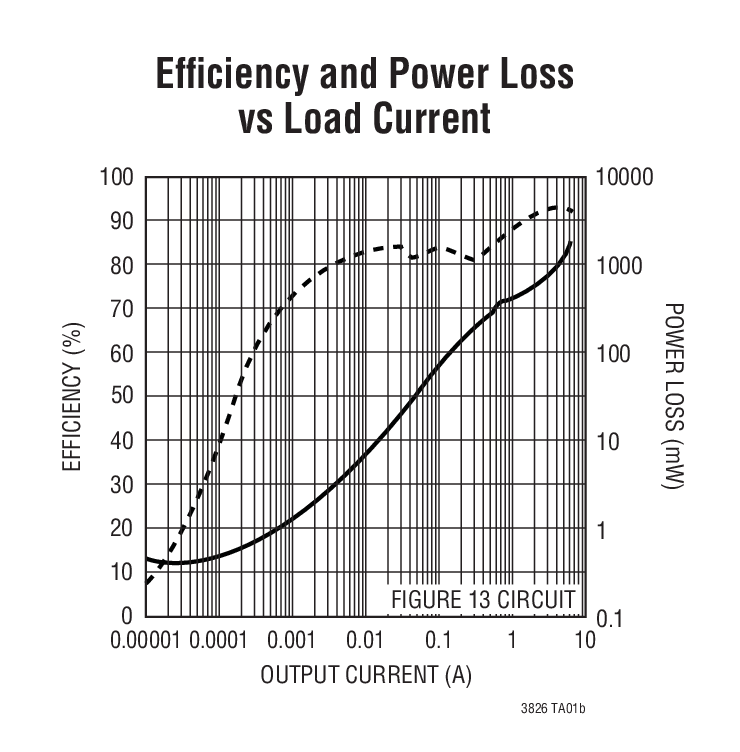

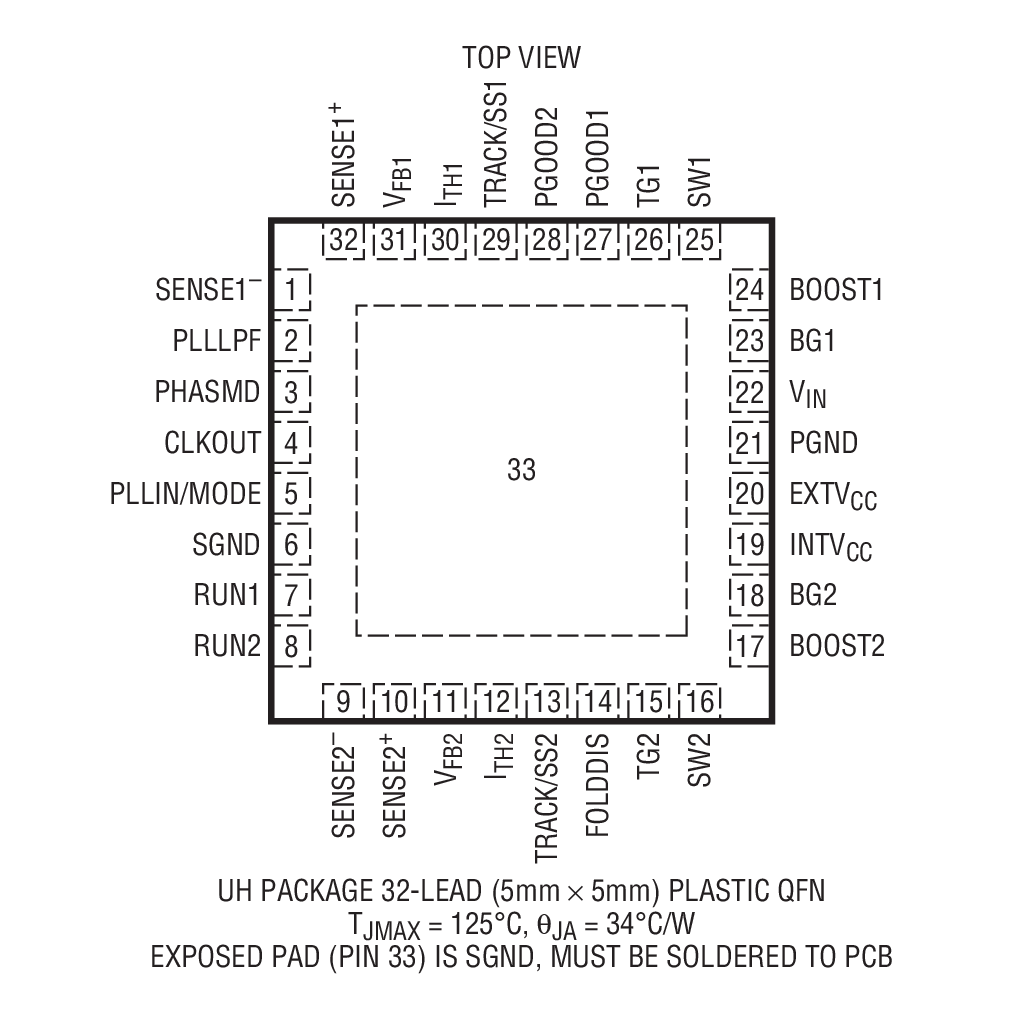

- 小型 5mm x 5mm QFN 封装
产品详情
LTC®3826 是一款高性能双通道降压型开关稳压控制器，用于驱动全 N 沟道同步功率MOSFET 级。一种恒定频率电流模式架构可提供一个高达 650kHz 的可锁相频率。通过使两个控制器输出级异相操作，较大限度地降低了因输入电容器 ESR 所产生的功率损耗和噪声。
30uA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3826 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 36V 的宽输入电源范围可适应所有的电池化学组成。
用于每个控制器的独立 TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返可以对短路条件下的 MOSFET 热耗散加以限制。
在轻负载条件下，PLLIN/MODE 引脚可在突发模式操作、脉冲跳跃模式、或连续电感器电流模式之间进行选择。如需有引线封装版本 (28 引脚 SSOP 封装)，请查阅 LTC3826-1 的数据表。
应用
- 汽车系统
- 电池供电式数字设备
- 分布式 DC 电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

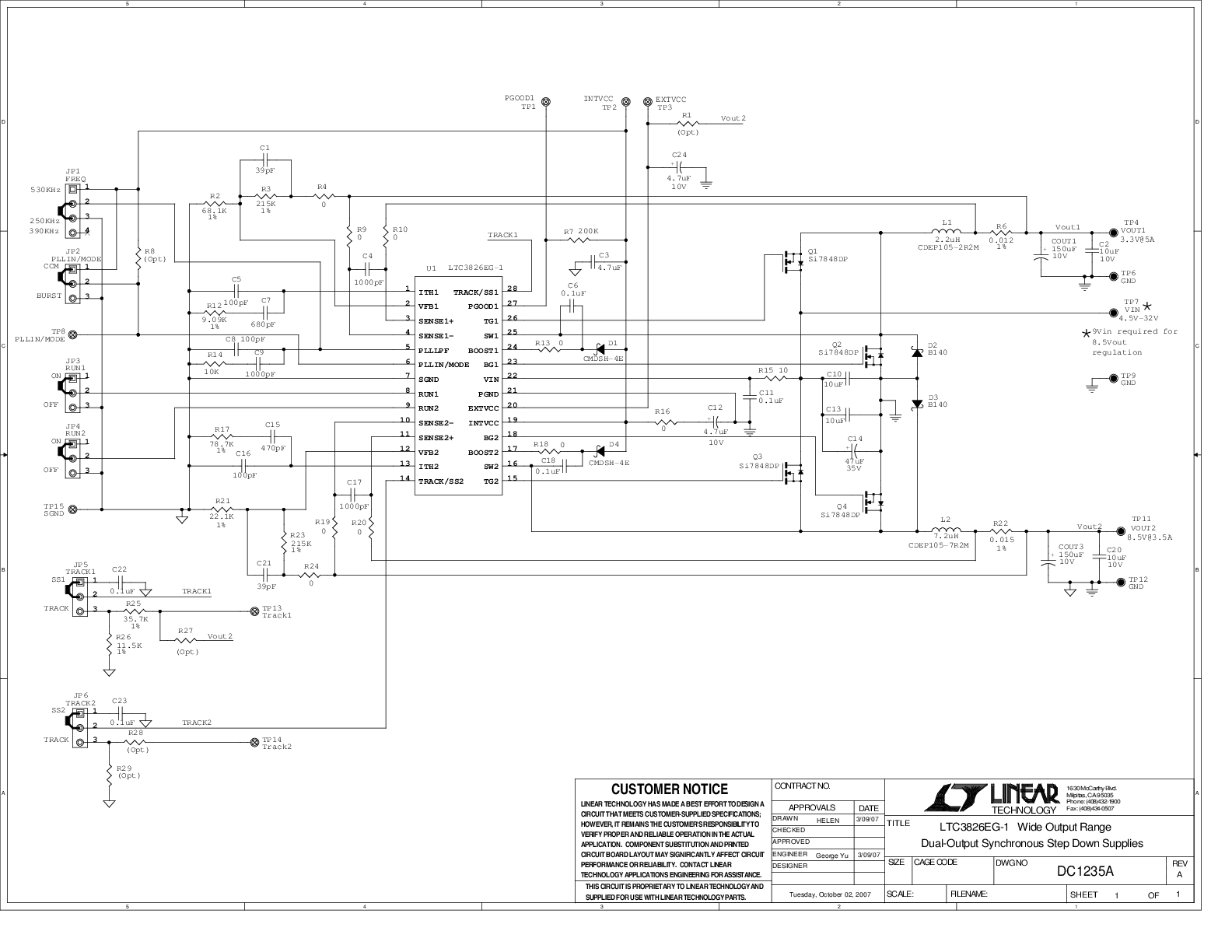

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3826
LTC3826-1
