概览
优势和特点
- 高电压操作：高达 100V
- 大的 1Ω 栅极驱动器
- 无需电流检测电阻器
- 双路 N 沟道 MOSFET 同步驱动器
- 极快的瞬态响应
- ±0.5% 0.8V 电压基准
- 可编程输出电压跟踪 / 软起动
- 可从输入电源产生 10V 驱动器电源
- 可同步至外部时钟
- 可选择的脉冲跳跃模式操作
- 电源良好输出电压监视器
- 可调接通时间/频率：tON(MIN) < 100ns
- 可调逐周期电流限制
- 可编程欠压闭锁
- 输出过压保护
- 28 引脚 SSOP 封装
产品详情
LTC®3810 是一款同步降压型开关稳压控制器，能够从高达100V 的电压直接进行降压操作，从而使其非常适合于电信和汽车应用。LTC3810 采用一种恒定接通时间谷值电流控制架构，以提供非常低的占空比和准确的逐周期电流限制，而无需使用一个检测电阻器。
一个精准的内部基准可提供 0.5% DC 准确度。一个高带宽 (25MHz) 误差放大器提供了非常快的电压和负载瞬态响应。强大的 1Ω 栅极驱动器使得 LTC3810 能够驱动多个MOSFET，以适应电流较大的应用。工作频率由一个外部电阻器来选择，并针对 VIN 中的变化进行补偿，而且还能够同步至一个外部时钟 (以满足那些对开关噪声敏感的应用的要求)。一个停机引脚可将 LTC3810 关断，从而把电源电流减小至 240μA。
在启动期间以及当发生输出短路时，集成偏置控制电路从输入电源产生栅极驱动电源，并增加了一个小的外部 SOT-23 MOSFET。当器件处于调节状态时，将从输出吸取功率以实现更高效率。
应用
- 48V 电信和基站电源
- 网络设备、服务器
- 汽车和工业控制系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R533 Reliability Data3/26/2018
-

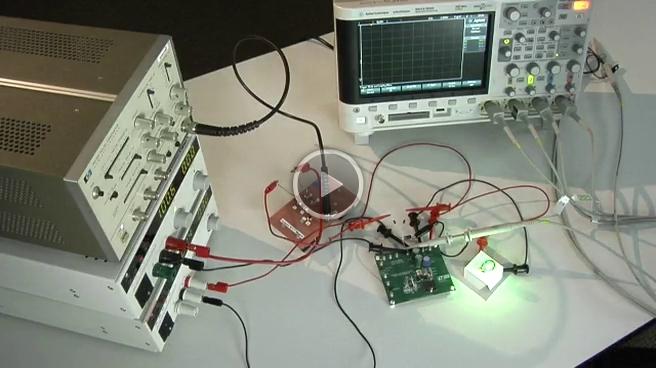

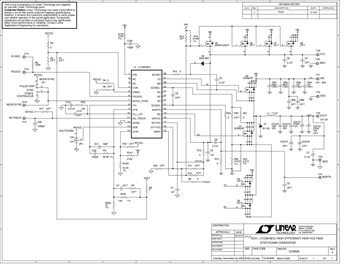

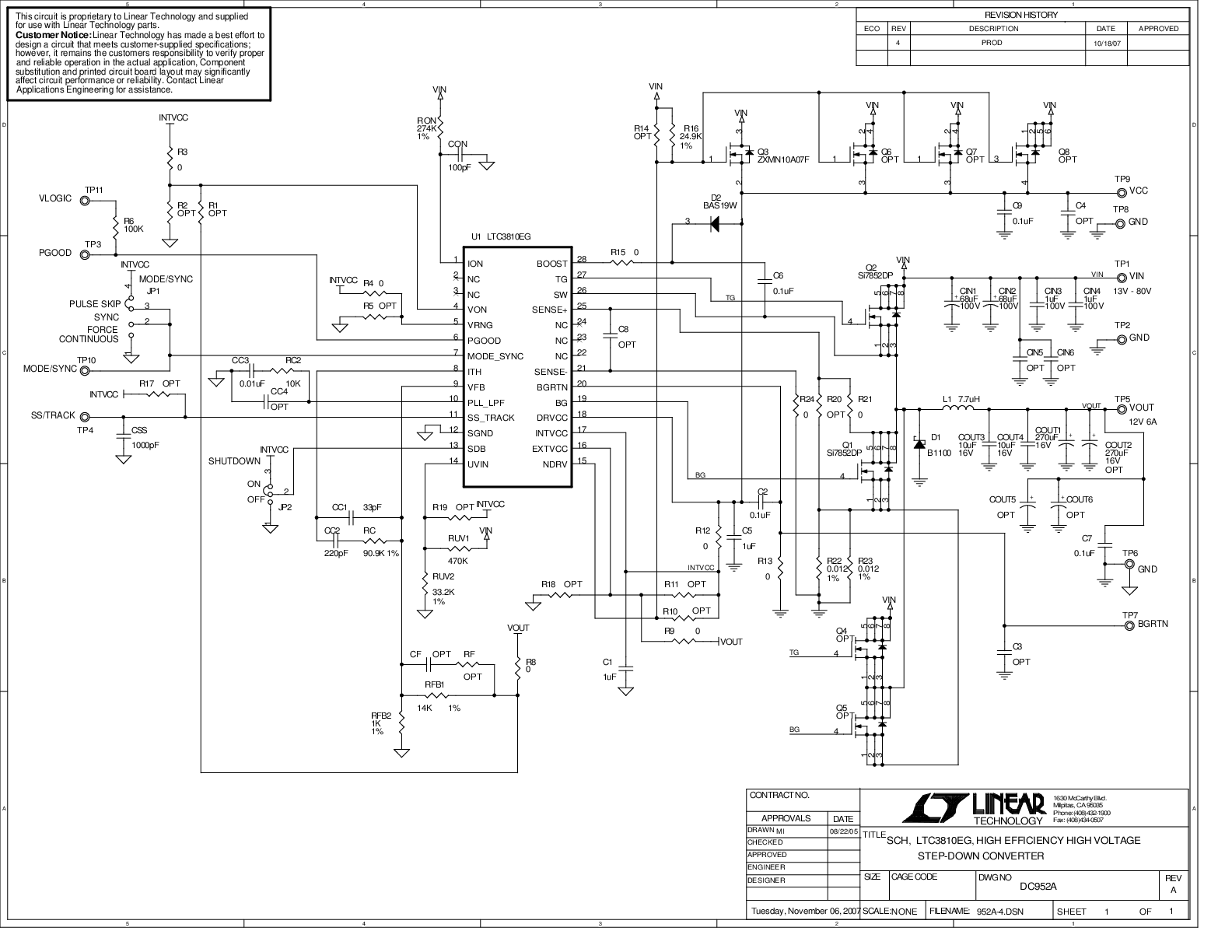

DC952A - Demo Manual9/24/2009
-
80V to 150V Non-Isolated DC/DC2/6/2018
-
High Voltage Non-Isolated Devices1/5/2018
-
浮动浪涌抑制器可提供无限制的过压保护10/15/2018
-
LTC3810 - 高效率开关浪涌抑制器2/23/2015
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3810
LTC3810-5
