LTC3807

推荐用于新设计

具有 24V 输出电压能力的低 IQ、同步降压型控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽 VIN 范围：4V 至 38V (绝对最大值为 40V)
  • 低工作 IQ：50μA
  • 宽输出电压范围：0.8V ≤ VOUT ≤ 24V
  • RSENSE 或 DCR 电流检测
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 操作
  • 可选的电流限值
  • 非常低压差操作：99% 占空比
  • 可调型输出电压软起动或跟踪
  • 电源良好输出电压监视器
  • 输出过压保护
  • 低停机 IQ：14μA
  • 内部 LDO 从 VIN 或 EXTVCC 给栅极驱动器供电
  • 在启动期间无电流折返
  • 小外形 20 引脚 3mm x 4mm QFN 封装和 TSSOP 封装

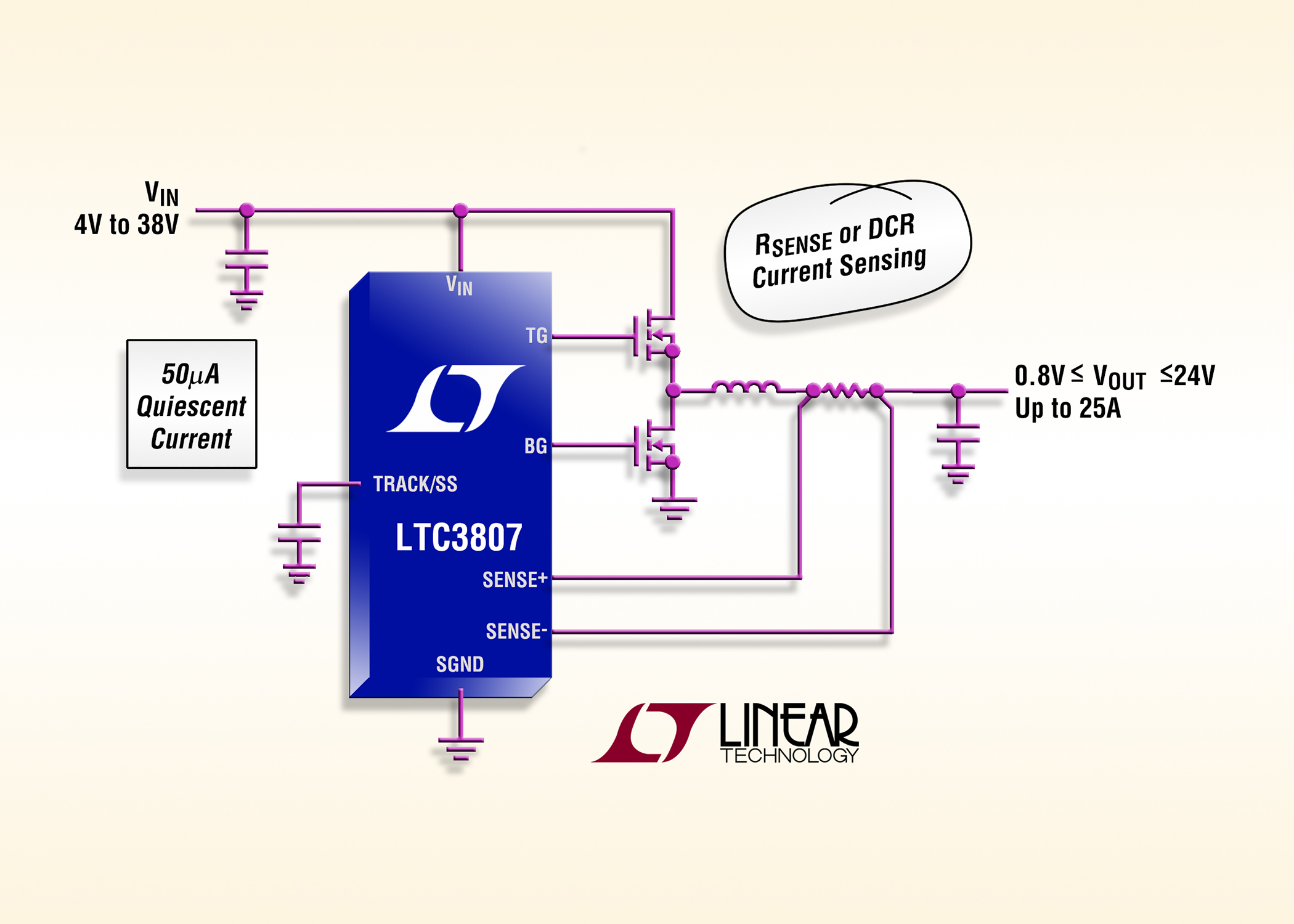

LTC®3807 是一款高性能、降压型开关稳压器 DC/DC 控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 750kHz 的可锁相频率。

50μA 的无负载静态电流延长了电池供电型系统中的操作运行时间。OPTI-LOOP® 的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3807 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 38V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。 LTC3807 的输出电压可设置在 0.8V 至 24V 之间。

TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返功能用于在短路条件下限制 MOSFET 的热耗散。PLLIN/MODE 引脚负责在轻负载条件下选择执行突发模式操作、脉冲跳跃模式或连续导通模式。



Applications

  • 汽车 “始终保持接通” 的系统
  • 电池供电型数字设备
  • 分布式 DC 电源系统
LTC3807
具有 24V 输出电压能力的低 IQ、同步降压型控制器
High Efficiency 12V/10A Step-Down Converter Efficiency and Power Loss vs Output Current Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 2
LT4363
推荐用于新设计 具电流限制功能的高电压浪涌抑制器
LTC4231
推荐用于新设计 微功率热插拔控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC3807

LTpowerCAD 4

LTpowerCAD中提供以下器件的设计工具：

  • LTC3807
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
DC2221A

LTC3807EFE Demo Board | Synchronous Buck, 16V ≤ VIN ≤ 38V; VOUT = 12V @ 15A

立即购买 更多内容

产品详情

Demonstration circuit 2221A is a low quiescent current, synchronous buck converter featuring the LTC3807EFE. This demo board converts a 16V to 38V input voltage to a 12V at 15A output. The main features of this board include an internal LDO for gate drive power from VIN or EXTVCC, RUN and PGOOD pins, a mode selector that allows the converter to run in constant current mode (CCM), pulse-skipping or Burst Mode® operation, and selectable current limit. The DC2221A supports an adjustable output voltage, soft-start and tracking. The wide input voltage range of 16V to 38V is suitable for automotive and distributed DC power systems where low quiescent current is important.
DC2221A
LTC3807EFE Demo Board | Synchronous Buck, 16V ≤ VIN ≤ 38V; VOUT = 12V @ 15A

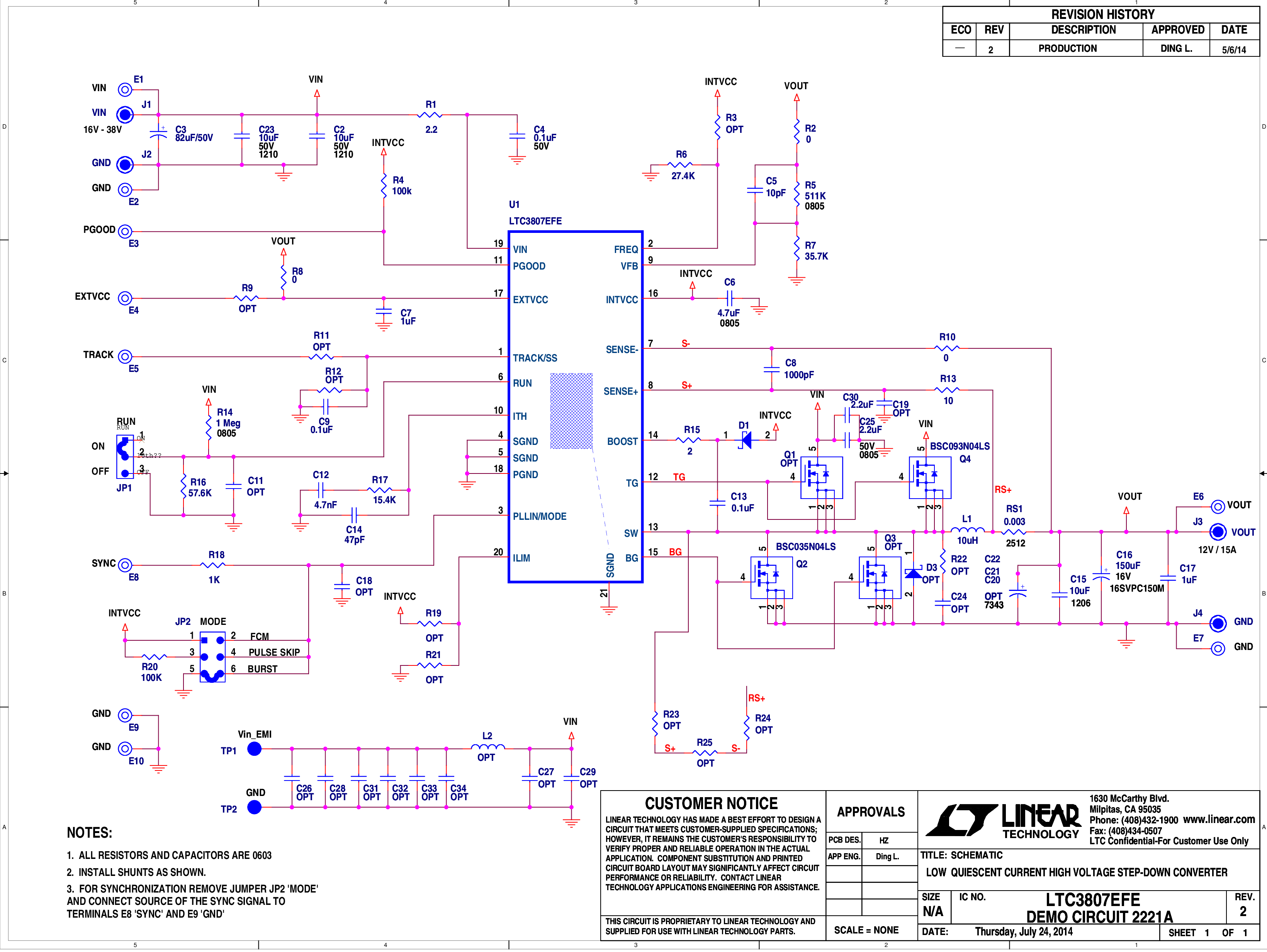

DC2221A - Schematic
