LTC3780

TC3780 – 高效率、同步、四开关降压-升压型控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 10
特性
  • 单电感器架构允许 VIN 高于、低于或等于 VOUT
  • 宽 VIN 范围:4V 至 36V 工作电压
  • 同步整流:效率高达 98%
  • 电流模式控制
  • ±1% 输出电压准确度:0.8V < VOUT < 30V
  • 可锁相固定频率:200kHz 至 400kHz
  • 电源良好 (Power Good) 输出电压监视器
  • 用于 MOSFET 电源的内部 LDO
  • 四 N 沟道 MOSFET 同步驱动
  • 在停机期间 VOUT 与 VIN 断接
  • 可调软起动电流斜坡上升
  • 折返输出电流限制
  • 可选的低电流模式
  • 输出过压保护
  • 采用 24 引脚 SSOP 和裸露衬垫 (5mm x 5mm) 32 引脚 QFN 封装



更多细节
show more Icon

LTC®3780 是一款高性能降压-升压型开关稳压控制器,可在输入电压高于、低于或等于输出电压的条件下运作。恒定频率电流模式架构提供了一个高达 400kHz 的可锁相频率。凭借 4V 至 30V (最大值为 36V) 的宽输入和输出范围以及不同操作模式间的无缝切换,LTC3780 成为汽车、电信和电池供电型系统的理想选择。

该控制器的工作模式是通过 FCB 引脚来确定的。对于升压应用,FCB 模式引脚能够在突发模式 (Burst Mode®) 、不连续模式和强制连续模式之间进行选择。在降压操作期间,FCB 模式引脚可在跳跃周期模式、不连续模式和强制连续模式之间进行选择。突发模式操作和跳跃周期模式可在轻负载条件下提供高效操作,而强制连续模式和不连续模式则工作在一个恒定的频率上。

由一个输出过压比较器和内部折返电流限制电路提供了故障保护功能。当输出处于其设计调整点的 7.5% 以内时,电源良好输出引脚将发出指示信号。




应用

  • 汽车系统
  • 电信系统
  • DC 功率分配系统
  • 高功率电池供电型装置
  • 工业控制



产品模型 10

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3780EG#PBF
  • HTML
  • HTML
LTC3780EG#TRPBF
  • HTML
  • HTML
LTC3780EUH#PBF
  • HTML
  • HTML
LTC3780EUH#TRPBF
  • HTML
  • HTML
LTC3780IG#PBF
  • HTML
  • HTML
LTC3780IG#TRPBF
  • HTML
  • HTML
LTC3780IUH#PBF
  • HTML
  • HTML
LTC3780IUH#TRPBF
  • HTML
  • HTML
LTC3780MPG#PBF
  • HTML
  • HTML
LTC3780MPG#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC3780EG#PBF

量产

LTC3780EG#TRPBF

量产

LTC3780IG#PBF

量产

LTC3780IG#TRPBF

量产

LTC3780MPG#PBF

量产

LTC3780MPG#TRPBF

量产

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3780EUH#PBF

量产

LTC3780EUH#TRPBF

量产

LTC3780IUH#PBF

量产

LTC3780IUH#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC3780EG#PBF

量产

LTC3780EG#TRPBF

量产

LTC3780IG#PBF

量产

LTC3780IG#TRPBF

量产

LTC3780MPG#PBF

量产

LTC3780MPG#TRPBF

量产

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3780EUH#PBF

量产

LTC3780EUH#TRPBF

量产

LTC3780IUH#PBF

量产

LTC3780IUH#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

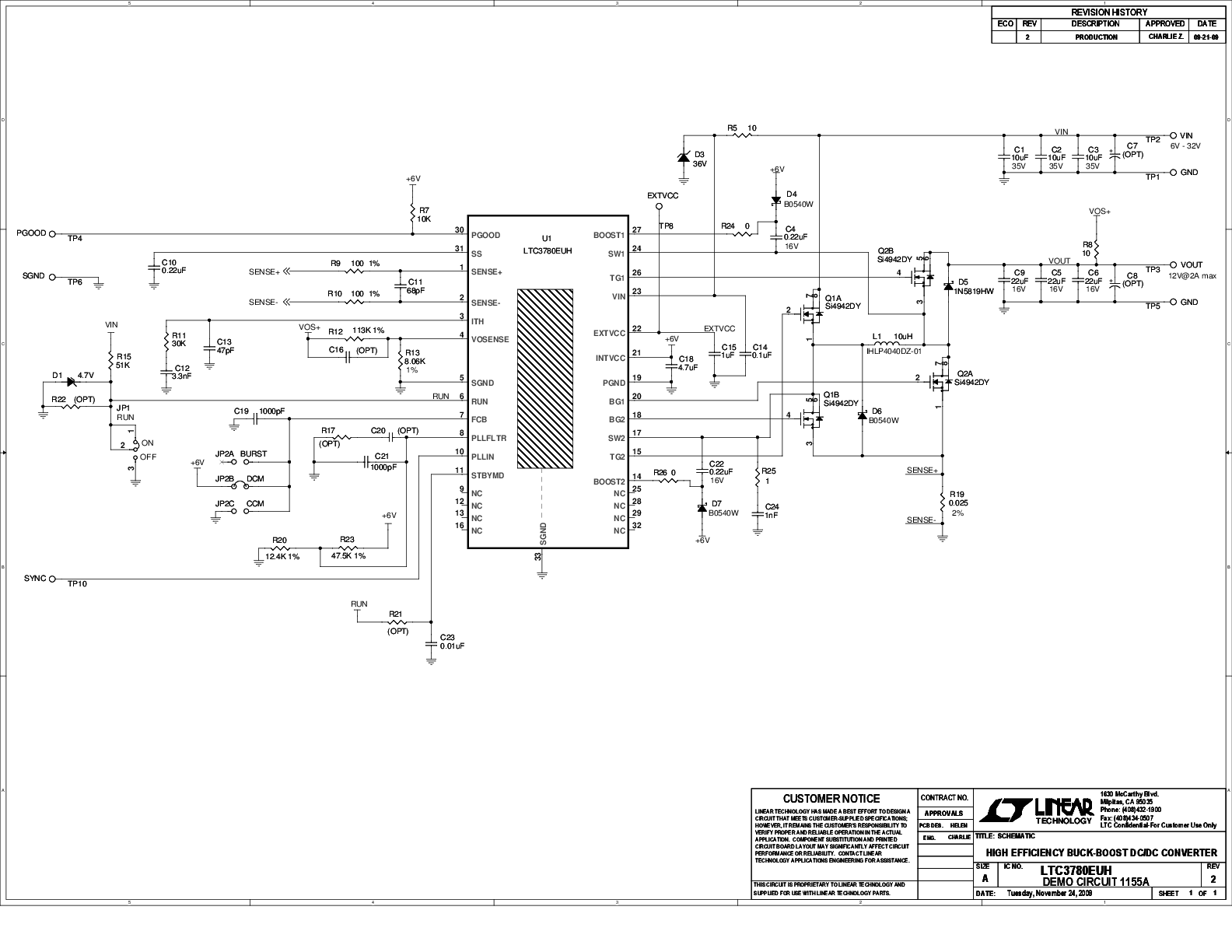

DC1155A

LTC3780EUH演示板 | 同步降压-升压控制器

zoom

DC1155A

LTC3780EUH演示板 | 同步降压-升压控制器

LTC3780EUH演示板 | 同步降压-升压控制器

产品详情

演示电路1155A是一款紧凑型高效率同步降压-升压型DC/DC转换器解决方案,内置LTC3780EUH控制器,具有6V至32V输入电压范围。在12V输出下,可提供最大2A负载电流。恒频电流模式架构支持高达400kHz的可锁相频率。

reference details image

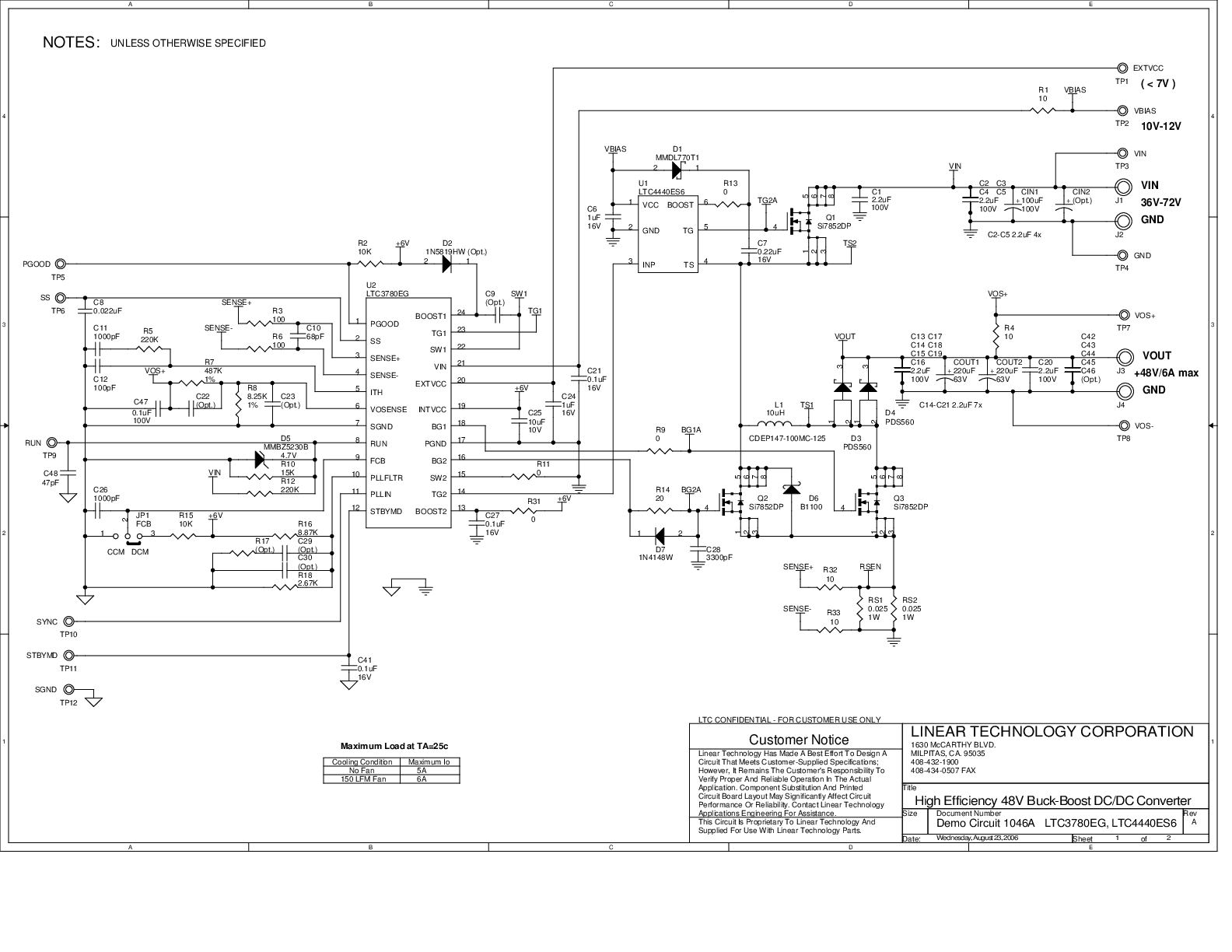

DC1046A

LTC3780EG/LTC4440ES6演示板 |降压-升压,VIN:36V至72V,VOUT 48V/5A

zoom

DC1046A

LTC3780EG/LTC4440ES6演示板 |降压-升压,VIN:36V至72V,VOUT 48V/5A

LTC3780EG/LTC4440ES6演示板 |降压-升压,VIN:36V至72V,VOUT 48V/5A

产品详情

演示电路1046A是一款非隔离式高效率降压-升压型DC/DC电源,内置LTC3780EG和LTC4440ES6。LTC3780是一款高性能4开关同步降压/升压型稳压器,LTC4440是一款额定电压为100V的FET驱动器。该演示板的输入电压设计为36V至72V。输出电压为48V。25C°室温下,没有冷却风扇时,最大输出电流为5A,提供150LFM气流进行散热时,最大输出电流为6A。该板上配备了一个使用LTC3803的可选12V偏置反激式电源,为LTC3780和LTC4440供电。

reference details image

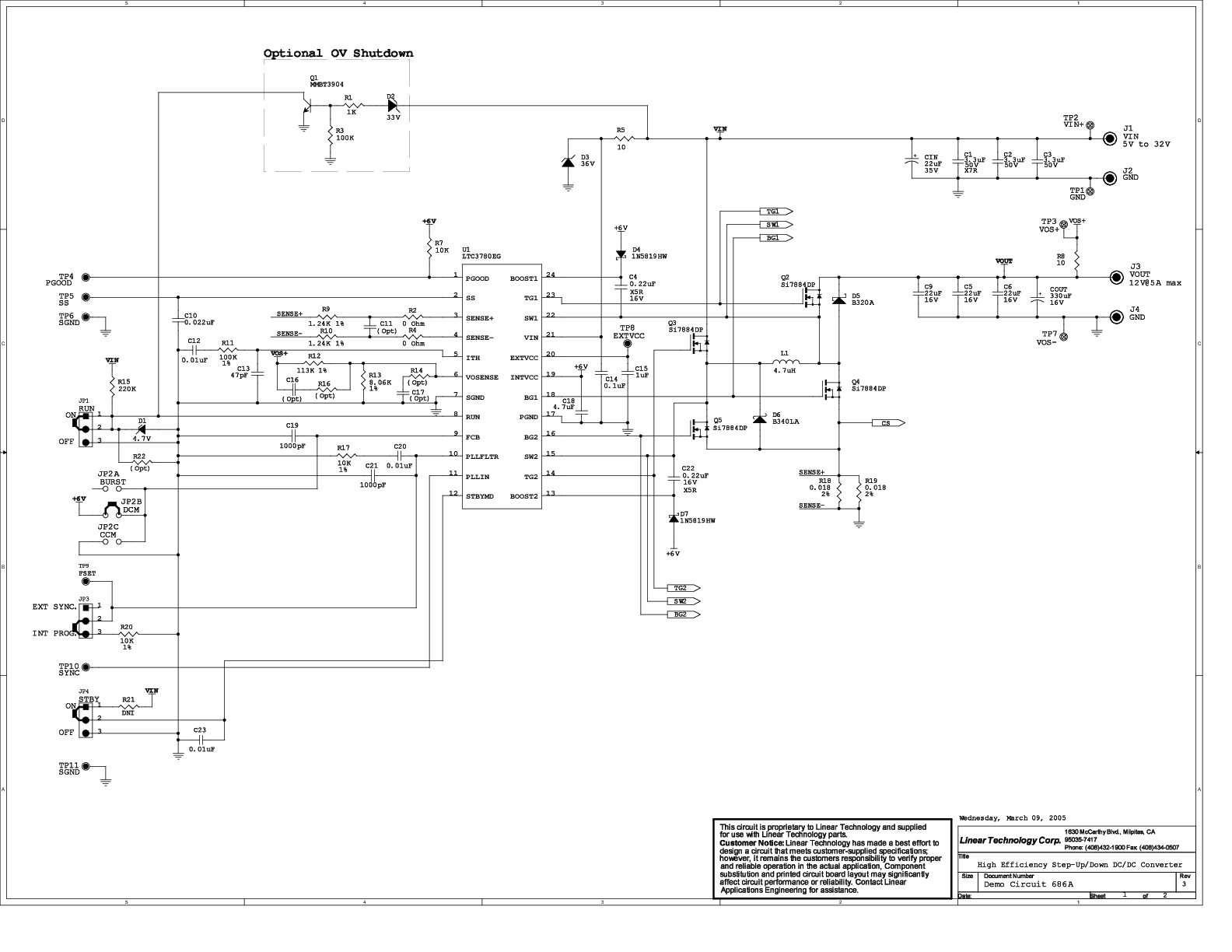

DC686A

LTC3780EG演示板 | 降压-升压, 5V 至 32VIN, VOUT = 12V(5A最大值)

zoom

DC686A

LTC3780EG演示板 | 降压-升压, 5V 至 32VIN, VOUT = 12V(5A最大值)

LTC3780EG演示板 | 降压-升压, 5V 至 32VIN, VOUT = 12V(5A最大值)

产品详情

演示电路686是一款高效率降压-升压DC/DC转换器,内置LTC3780控制器,可通过高于和低于输出的输入电压提供稳压输出。该演示板在5V至32V输入范围内提供12V (5A)。





工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
