概览

优势和特点

  • mΩ 以下 DCR 电流检测
  • 采用电源模块、DRMOS 或外部栅极驱动器和 MOSFET 进行运作
  • 支持切相 (Phase Shedding) 和 N+1 相位冗余
  • 可编程 DCR 温度补偿
  • ±0.75% 最大总 DC 输出误差 (在整个温度范围内)
  • 双通道差分远端输出电压检测放大器
  • 相位可锁的固定频率范围:200kHz 至 1.2MHz
  • VIN 范围:4.5V 至 38V
  • VOUT 范围:0.6V 至 3.5V
  • 支持预偏置输出的平滑启动
  • 可编程软起动或 VOUT 跟踪
  • 打嗝模式 / 从输出过流状态实现软恢复

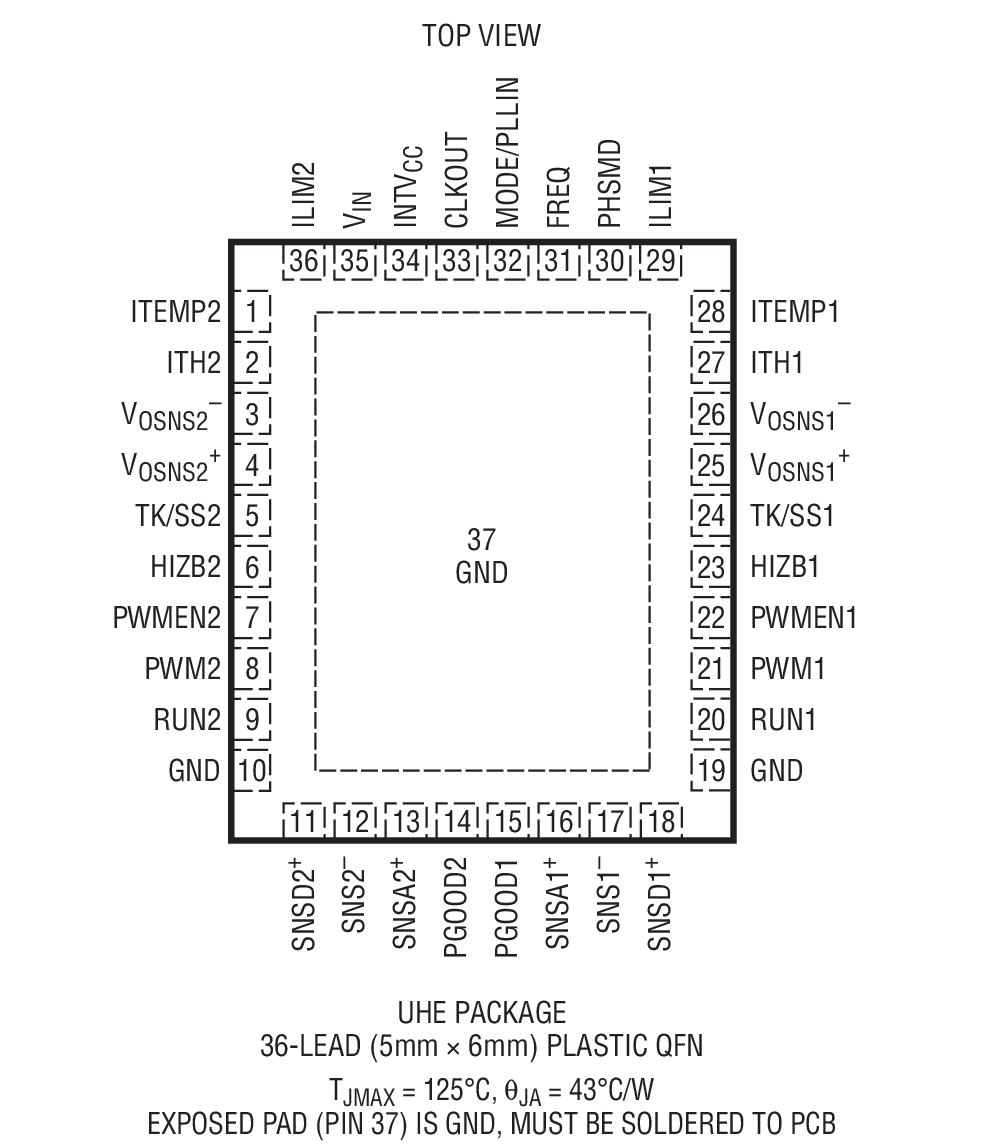

  • 36 引脚 (5mm x 6mm) QFN 封装

产品详情

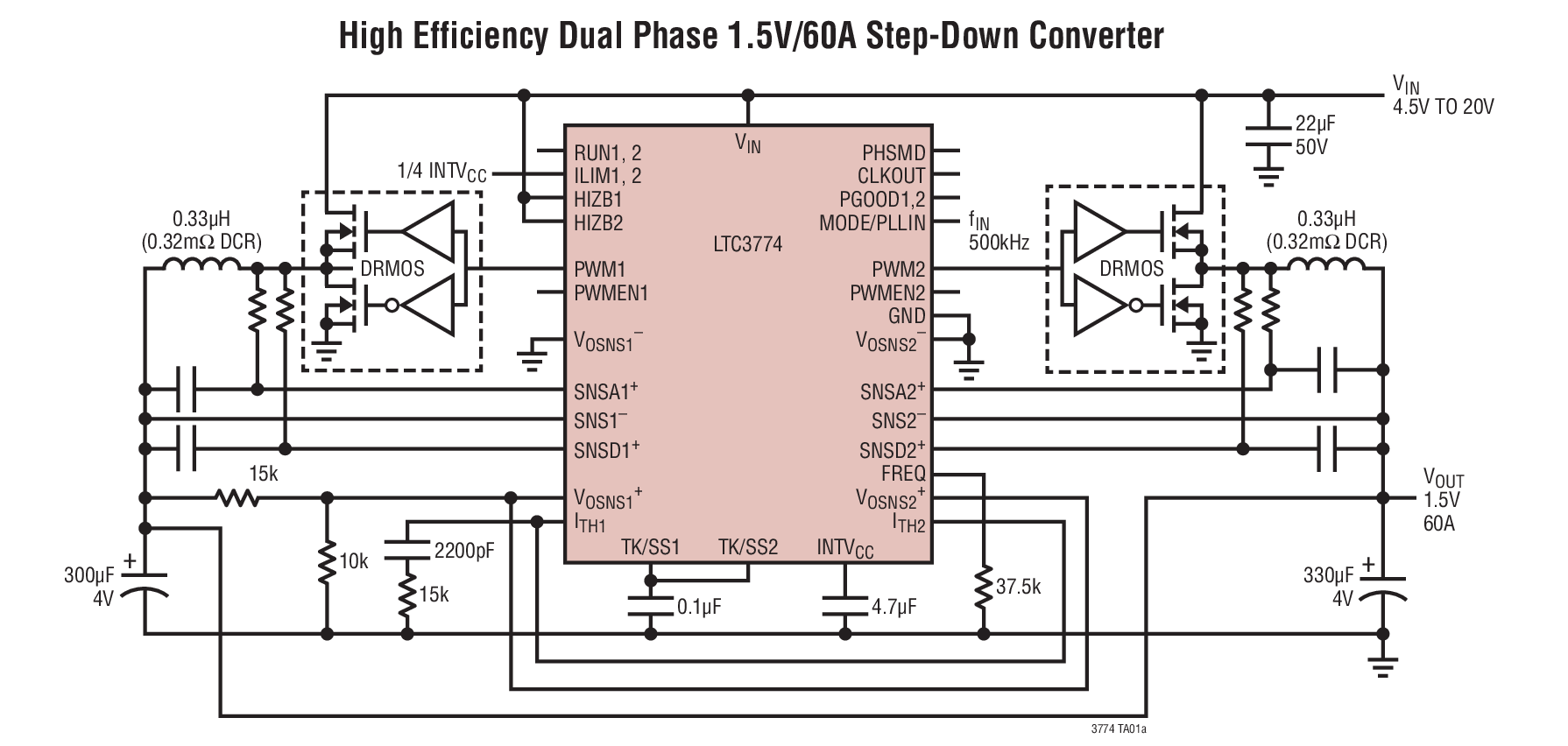

LTC®3774 是一款双输出、多相 (PolyPhase®) 电流模式同步降压型开关稳压控制器,用于驱动电源模块、DRMOS 或外部栅极驱动器和功率 MOSFET。其运用了一种 LTC 专有的技术,可改善电流检测信号的信噪比,从而允许使用具非常低 DC 绕组电阻的电感器和电流检测元件,以最大限度地提升效率并降低抖动。

最大电流检测电压可设置在 10mV 至 30mV 的范围内。高速、低失调远端采样差分放大器和一个高精度 0.6V 基准可在 4.5V 至 38V 的宽输入电源范围内提供介于 0.6V 和 3.5V 之间的准确输出电压。从输出短路或过流状态的软恢复最大限度地抑制了输出过冲。该器件支持突发模式 (Burst Mode®) 操作、连续和脉冲跳跃模式。恒定的工作频率可同步至一个外部时钟或在 200kHz 至 1.2MHz 的范围内进行线性设置。多达 6 个 LTC3774 控制器能够并联起来工作,以实现 1、2、3、4、6、8 或 12 相操作。

LTC3774 采用 36 引脚 (5mm x 6mm) QFN 封装。



应用

  • 计算机系统
  • 电信和数据通信系统
  • 工业设备
  • DC 功率分配系统

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

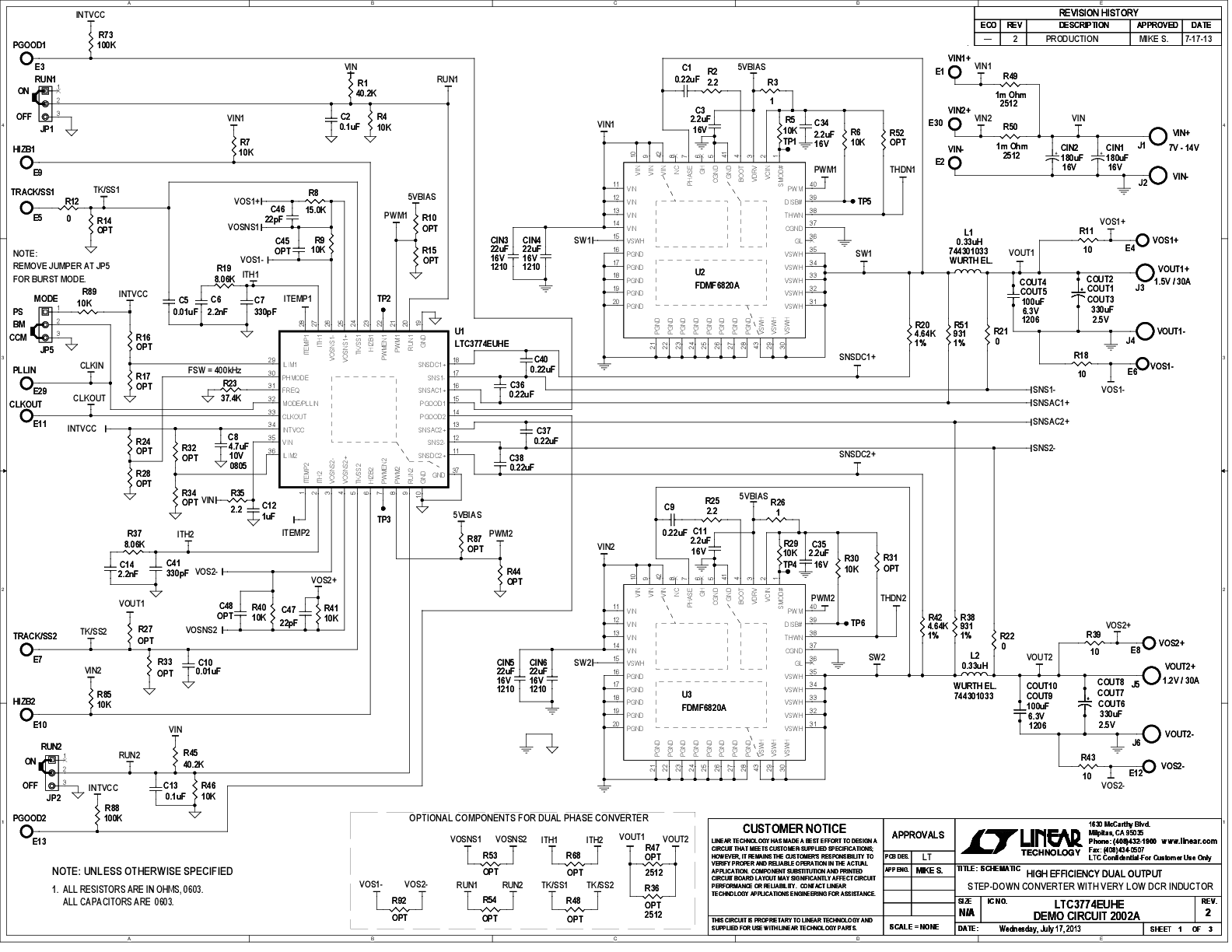

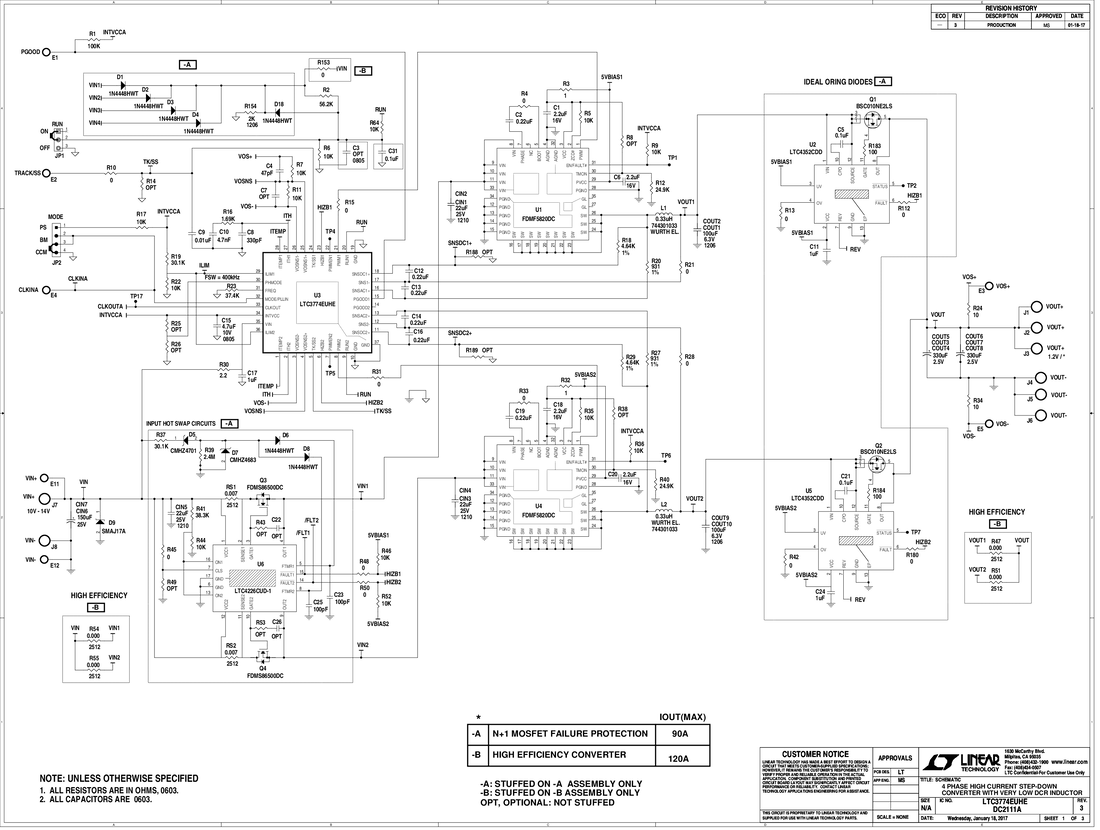

评估套件 (3)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LTC3774

LTpowerCAD

LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。

如要打开此电路的项目文件,请执行以下操作:

第1步:下载并在计算机上安装LTpowerCAD。

第2步:单击下面的链接,下载特定器件项目文件。

第3步:如果项目文件不运行,请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具,并从“文件”菜单中选择“打开项目”即可打开项目文件。

LTPowerCAD

LTpowerCAD中提供以下器件的设计工具:

LTC3774
LTC3774 PARALLEL
LTC3774PARALLEL
