概览
优势和特点
- 检测电阻器可任选
- 异相控制器降低了所需的输入电容
- 可编程输出电压跟踪
- 恒定频率电流模式架构
- 宽 VIN 范围：2.75V 至 9.8V
- 宽 VOUT 范围：0.6V 至 VIN
- 0.6V ± 1.5% 基准
- 低压差操作：100% 占空比
- 用于频率锁定或调节的真正 PLL (频率范围为 250kHz 至 850kHz)
- 在轻负载条件下可选择执行突发模式 (Burst Mode®) 或脉冲跳跃操作
- 内部软启动电路
- 可选的最大峰值电流检测门限
- 电源良好输出电压监视器
- 输出过压保护
- 微功率停机模式： IQ = 9µA
- 纤巧型 4mm x 4mm QFN 封装和 24 引脚 SSOP 封装
产品详情
LTC®3737 是一款两相、双通道、降压型开关稳压控制器，其所需的外部组件极少。恒定频率电流模式架构提供了卓越的 AC 和 DC 负载及电压调节性能。MOSFET VDS 检测免除了增设电流检测电阻器的需要，并且改善了效率。通过使两个控制器异相运作，最大限度减低了由于输入电容的 ESR 所导致的功耗和噪声。
突发模式操作可在轻负载条件下提供高工作效率。100% 占空比实现了低压差运行，并延长了电池工作时间。
该器件的开关频率可被设置为高达 750MHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可以对 LTC3737 进行外部同步 (同步范围从 250kHz 至 850kHz)。
LTC3737 的其他特点包括一个电源良好输出电压监视器、一个跟踪输入和内部软启动功能电路。
LTC3737 采用外形扁平的耐热性能增强型 (4mm x 4mm) QFN 封装或 24 引脚窄体 SSOP 封装。
Protected by U.S. Patents, including 5481178, 5731694, 5929620, 6144194, 6580258, 5994885
应用
- 单节或两节锂离子电池供电型设备
- 笔记本电脑和掌上型电脑、PDA
- 便携式仪器
- 分布式 DC 电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

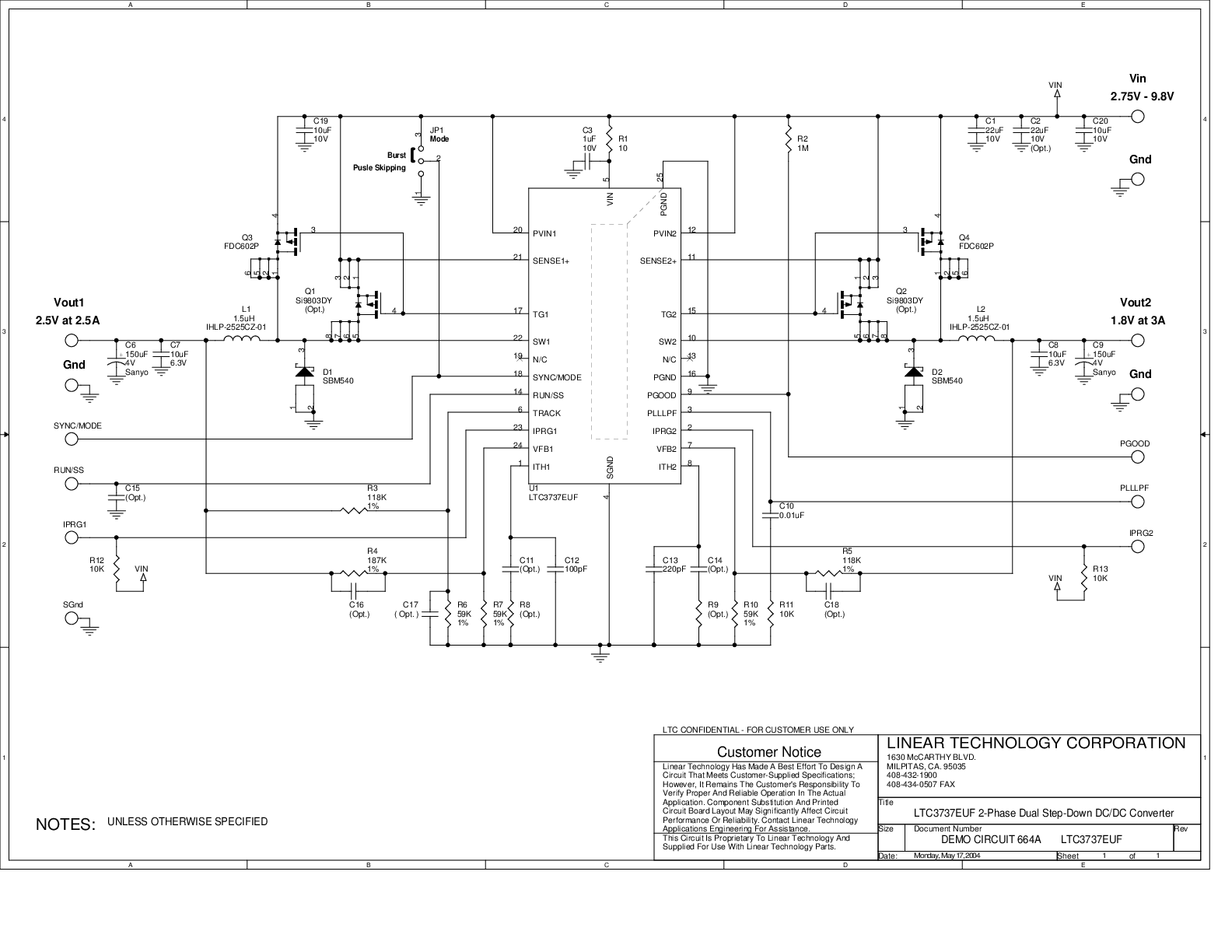

评估套件 (1)
