LTC3729

550kHz、多相、高效率、同步降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 宽 VIN 范围:4V 至 36V 运作
  • 降低了所需的输入电容以及由电源所引起的噪声
  • ±1% 输出电压准确度
  • 可锁相固定频率:250kHz 至 550kHz
  • 真正的远端采样差分放大器
  • PolyPhase® 从两相扩展至 12 相
  • 缩减了电感器的尺寸和数值
  • 电流模式控制确保了均流
  • 1.1MHz 有效开关频率 (两相)
  • OPTI-LOOP® 补偿减小了输出电容 COUT
  • 电源良好输出电压指示器
  • 非常低压差操作:99% 占空比
  • 可调软起动电流斜坡上升
  • 内部电流折返和停机定时器
  • 过压软闭锁消除了讨厌的跳变现象
  • 采用 5mm x 5mm QFN 封装和 28 引脚 SSOP 封装
更多细节
show more Icon

LTC®3729 是一款多相、同步降压型、电流模式开关稳压控制器,它采用一种可锁相固定频率架构来驱动 N 沟道外部功率 MOSFET 级。PolyPhase 控制器在高达 550kHz 的频率下对其两个输出级进行异相驱动,以较大限度地减小输入和输出电容器中的 RMS 纹波电流。输出时钟信号可针对多达 12 个均匀定相控制器进行扩展,以适合那些需要 15A 至 200A 输出电流的系统。该多相技术有效地将基频乘以所使用的通道数,从而改善了瞬态响应并以一个较佳的频率来运行每个通道,以提升效率水平。热设计也得到了简化。

一个内部差分放大器提供了稳压电源的正输出端和负输出端的真正远端采样,这是高电流应用所需要的。

一个 RUN/SS 引脚提供了软起动和可选的定时、短路停机功能。当过流闭锁功能被停用时,电流折返可对短路期间的 MOSFET 功耗加以限制。OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC3729 包括一个电源良好输出引脚,当输出位于其设计调整点的 ±7.5% 以内时,该引脚将发出指示信号。

型号 Vin 最大值 Vref
LTC3729 36V 0.8
LTC3729L-6 30V 0.6

应用

  • 台式计算机 / 伺服器
  • 大型存储器阵列
  • DC 功率分配系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3729EG#PBF
  • HTML
  • HTML
LTC3729EG#TRPBF
  • HTML
  • HTML
LTC3729EUH#PBF
  • HTML
  • HTML
LTC3729EUH#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

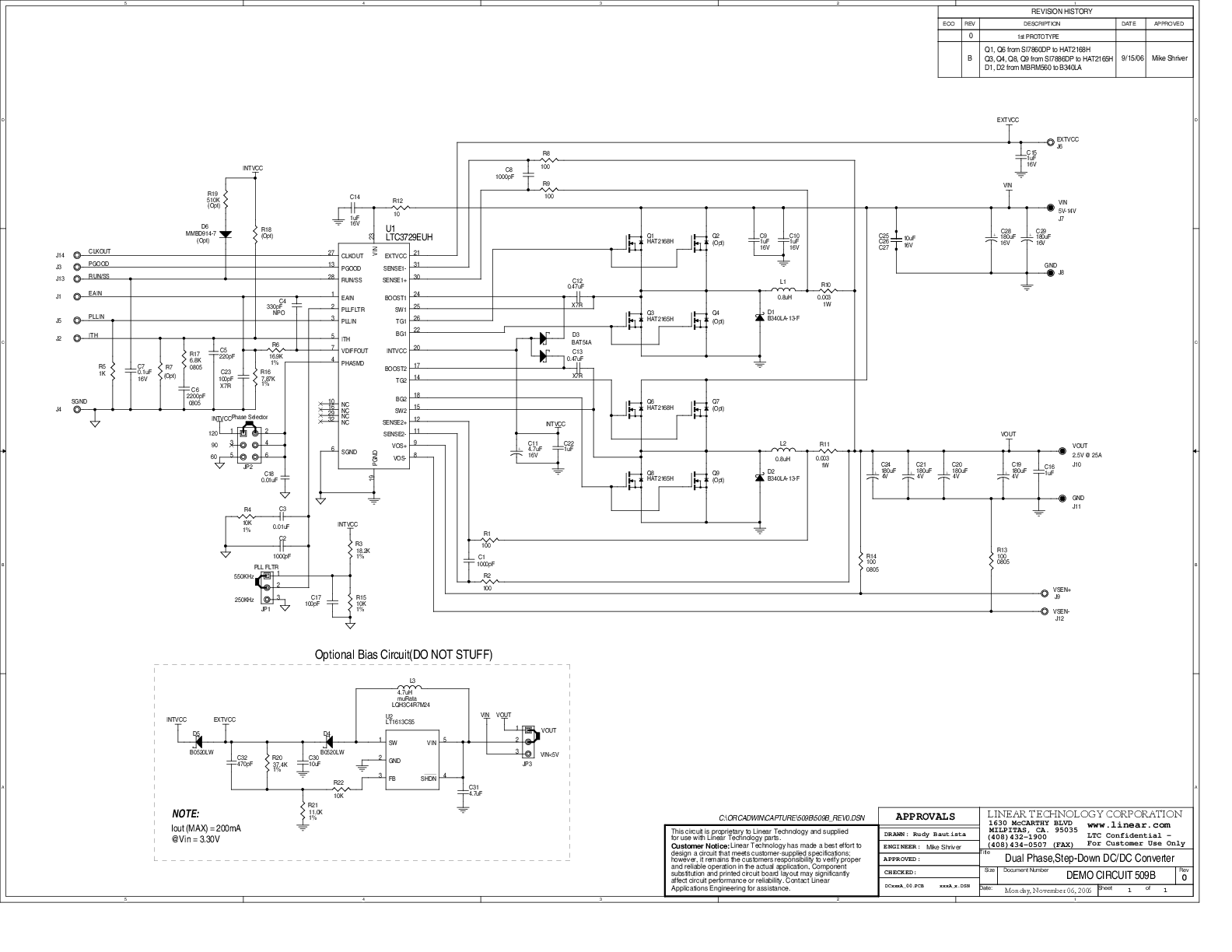

DC509B

LTC3729EUH演示板 | 5V至 14VIN, 2.5V (25A VOUT)

zoom

DC509B

LTC3729EUH演示板 | 5V至 14VIN, 2.5V (25A VOUT)

LTC3729EUH演示板 | 5V至 14VIN, 2.5V (25A VOUT)

产品详情

演示电路509是一款单路输出降压转换器,内置LTC3729EUH。LTC3729EUH是一款具有250kHz至550kHz频率范围的双相控制器,采用32引脚5mm × 5mm QFN封装。QFN封装具有焊接到PCB的裸露底部焊盘,并提供具有低热阻的LTC3729EUH。DC509的输入电压范围是5V至14V,输出电压是2.5V且具有25A的负载额定值。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
