概览
优势和特点
- 宽输出电压范围：0.8V ≤ VOUT ≤ 14V
- 异相控制器减小了所需的输入电容以及由电源引起的噪声
- OPTI-LOOP® 补偿较大限度地减小输出电容 COUT
- ±1% 输出电压准确度
- 电源良好输出电压监视器
- 可锁相固定频率：250kHz 至 550kHz
- 双路 N 沟道 MOSFET 同步驱动器
- 宽 VIN 范围：4V 至 36V 工作
- 非常低压差操作：99% 占空比
- 可调软起动电流斜坡上升
- 折返输出电流限制
- 输出过压保护
- 低停机静态电流 IQ：20μA
- 可选择的恒定频率或突发模式 (Burst Mode®) 操作
- 小外形 28 引脚 SSOP 封装
产品详情
LTC®3727A-1 是一款高性能、双通道、降压型开关稳压器控制器，用于驱动全 N 沟道同步功率 MOSFET 级。它所采用的恒定频率电流模式架构可提供高达 550kHz 的可锁相频率。通过使两个控制器输出级异相工作，较大限度地降低了由输入电容器的 ESR 所引起的功耗和噪声。
LTC3727A-1 是 LTC3727 系列器件的一种改进型版本。它具有较小的输出纹波 (当处于压差条件时) 和较短的最小接通时间。
OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。该器件具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 30V (最大值为 36V) 的宽输入电源范围囊括了所有的化学电池。
用于每个控制器的一个 RUN/SS 引脚提供了软起动功能。电流折返功能可对 MOSFET 在短路条件下的热耗散加以限制。输出过压保护电路负责保护控制器，直到 VOUT 恢复至正常值为止。
应用
- 电信系统
- 汽车系统
- 电池供电式数字设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R384 Reliability Data3/26/2018PDF18 K
-

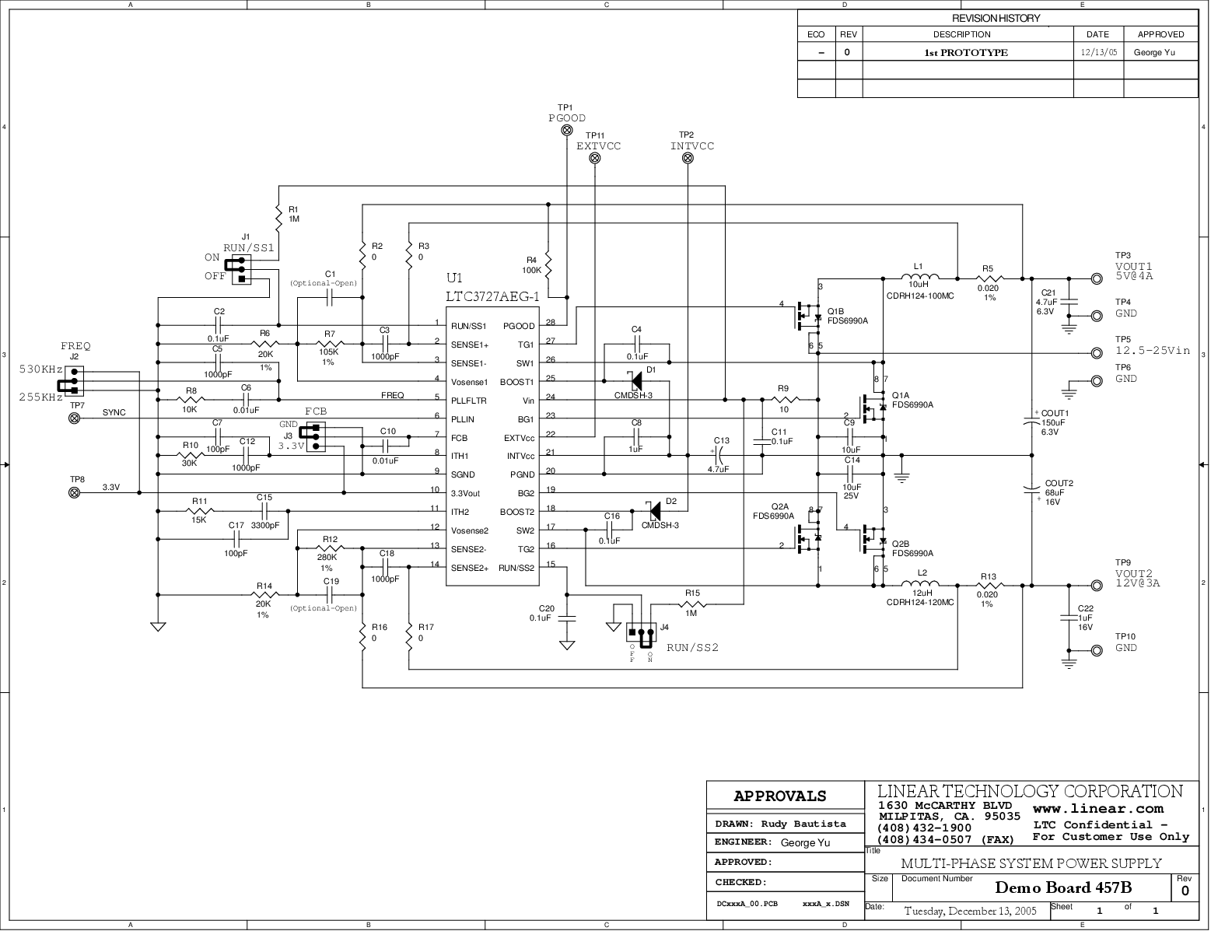

DC457B - Demo Manual9/24/2009PDF82K
-
Design Solutions 10 - Active Voltage Positioning Reduces Output Capacitors8/21/2007PDF126K
工具及仿真模型
LTspice中提供以下器件型号：
LTC3727
LTC3727-1
LTC3727A-1
LTC3727LX-1
