特性
- 用于提供系统后备电源的双向同步升压型电容器充电器 / 降压型稳压器
- 宽输入电压范围:3V 至 17V
- 高达 40V 的电容器电压存储器用于提供高能量后备
- 2A 的最大 CAP 充电电流
- 集成型 N 沟道功率 MOSFET (150mΩ 上管和 75mΩ 下管)
- 用于实现输出 / CAP 断接的集成型 N 沟道功率 MOSFET (50mΩ)
- 充电期间的输入电流限制
- 快速 1MHz 开关频率
- 用于系统电压调节的 ±1% 基准准确度
- 用于指示充电状态和输入电源故障的指示器输出
- 扁平 24 引脚 3mm x 5mm QFN 封装
LTC®3643 是一款双向同步升压型充电器和降压型转换器,其能够采用一个电压介于 3V 至 17V 之间的输入电源有效地给一个高达 40V 的电容器阵列充电。当输入电源降至低于可编程的电源故障门限时,升压型充电器作为一个同步降压型稳压器反向运作,以在这种电源中断 / 故障情况下从后备电容器来给系统电压轨供电。
当给后备电容器充电时,可以采用一个外部低值检测电阻器来保持一个准确的电流限值 (针对来自输入电源的电流) 或执行电源通路 (PowerPath™) 功能。
降压型转换器工作在一个 1MHz 的开关频率,因而允许使用小的外部组件。调节期间的低静态电流可较大限度地减少后备电容器的电能用量。
应用
- 后备电容器系统
- 电源故障后备系统
- 固态硬盘
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3643
文档
筛查
1 应用
数据手册
2
设计笔记
6
HTML
HTML
HTML
技术文章
5
1.00M
1.00M
HTML
HTML
用户手册
1
459.00K
可靠性数据
1
165.02 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
新闻 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC3643EUDD#PBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) |
|
|
LTC3643EUDD#TRPBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) |
|
|
LTC3643IUDD#PBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) |
|
|
LTC3643IUDD#TRPBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) |
|
- LTC3643EUDD#PBF
- 引脚/封装图-中文版
- 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3643EUDD#TRPBF
- 引脚/封装图-中文版
- 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3643IUDD#PBF
- 引脚/封装图-中文版
- 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3643IUDD#TRPBF
- 引脚/封装图-中文版
- 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTC3643EUDD#PBF
量产
LTC3643EUDD#TRPBF
量产
LTC3643IUDD#PBF
量产
LTC3643IUDD#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTC3643EUDD#PBF
量产
LTC3643EUDD#TRPBF
量产
LTC3643IUDD#PBF
量产
LTC3643IUDD#TRPBF
量产
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
超级电容充电器2 |
||||
推荐新设计使用 |
2A、双向、降压-升压型 DC/DC 稳压器和充电器 / 平衡器 |
|||
推荐新设计使用 |
具准确输入电流限值的 3A、单片式、降压-升压型超级电容器充电器和平衡器 |
|||
开关电池充电器1 |
||||
推荐新设计使用 |
2.5A 电池后备电源管理器 |
评估套件 1
DC2220A
LTC3643 Demo Board | 2A, Bidirectional 40V Boost Charger/Buck Back-Up Power Regulator, 3V ≤ VIN ≤ 17V (Boost), VOUT = 5V @ 2A/3A/4A (Buck)
产品详情

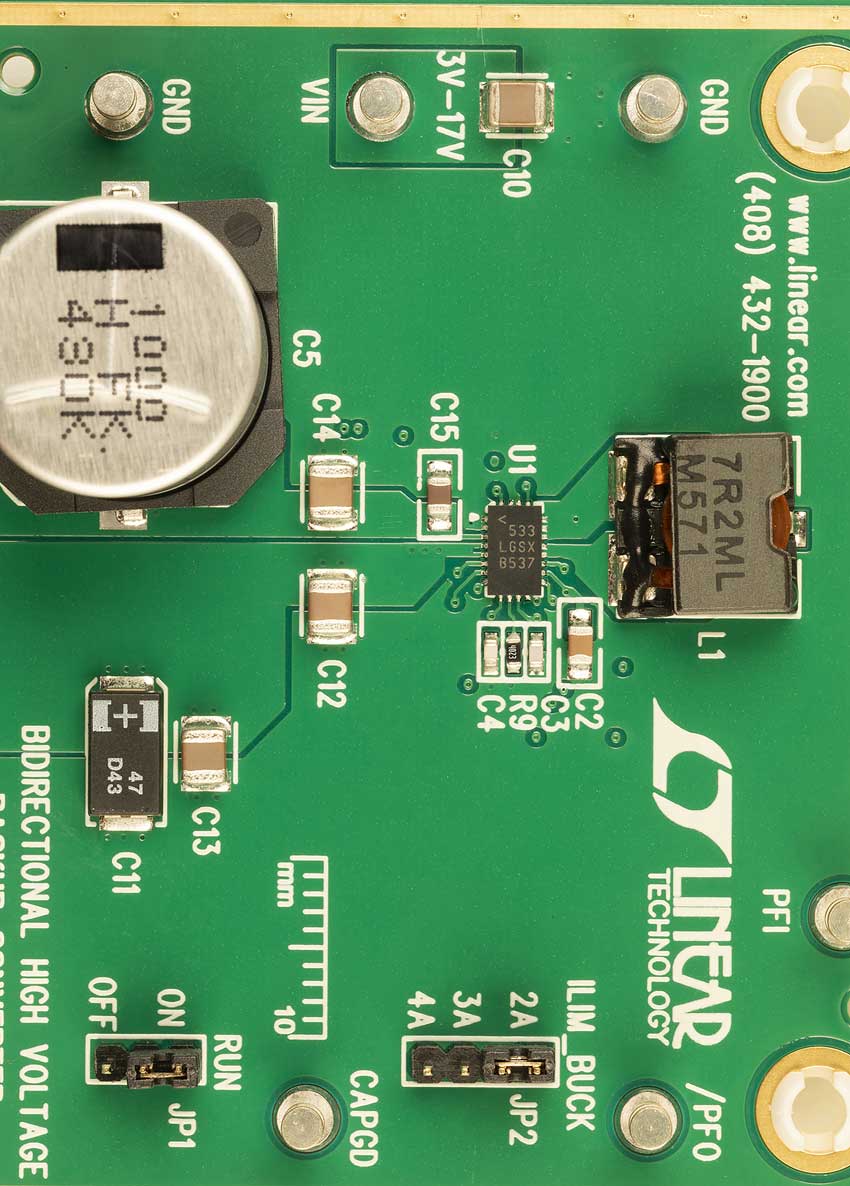

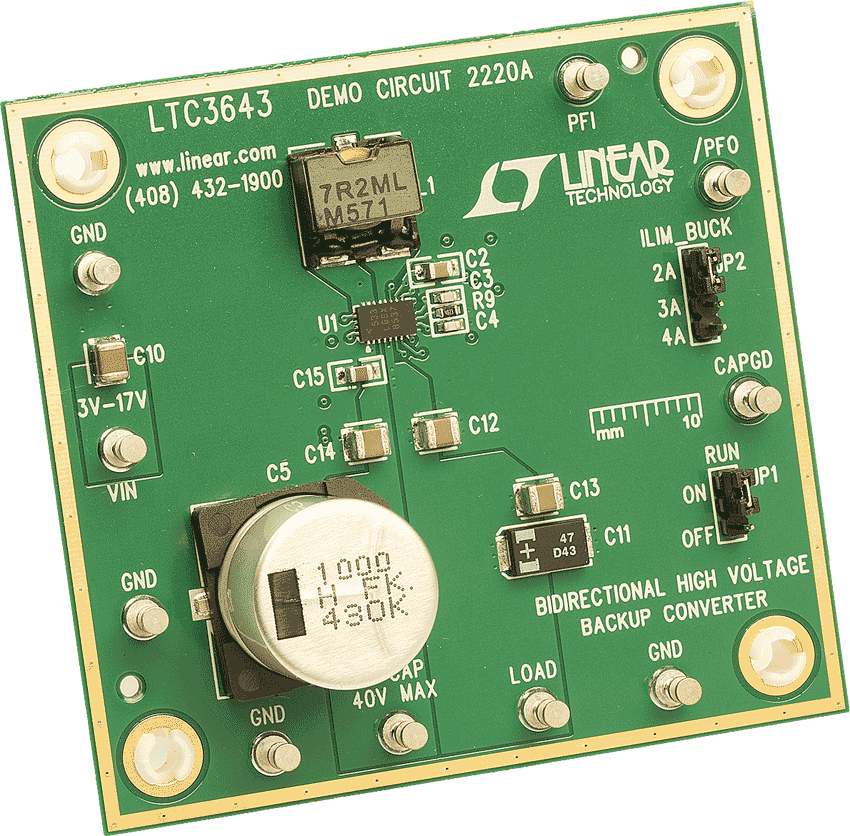

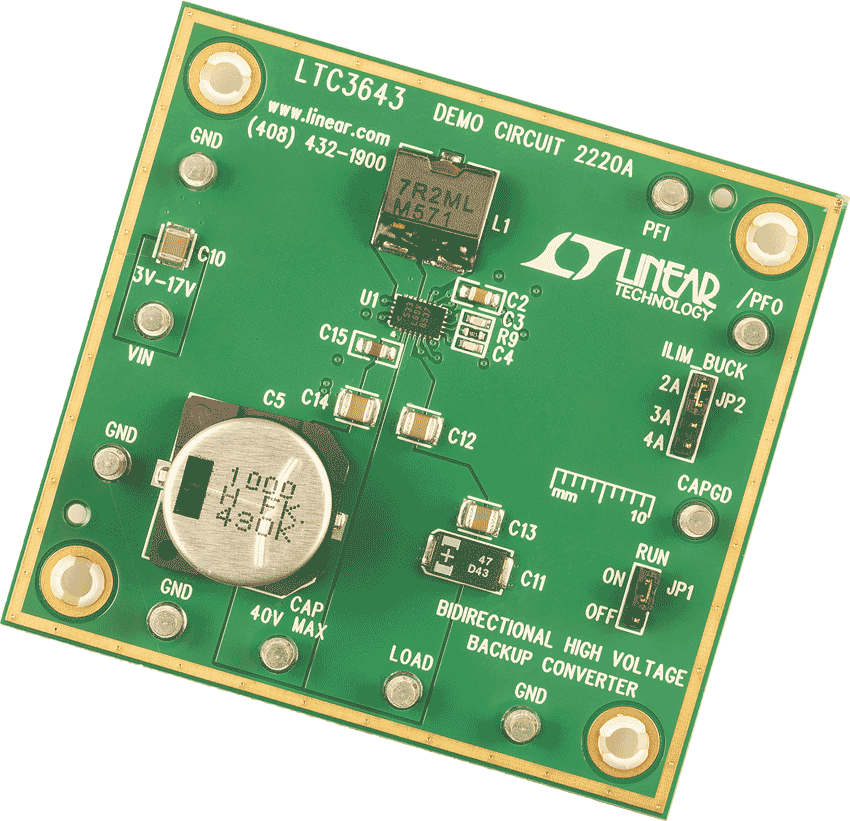

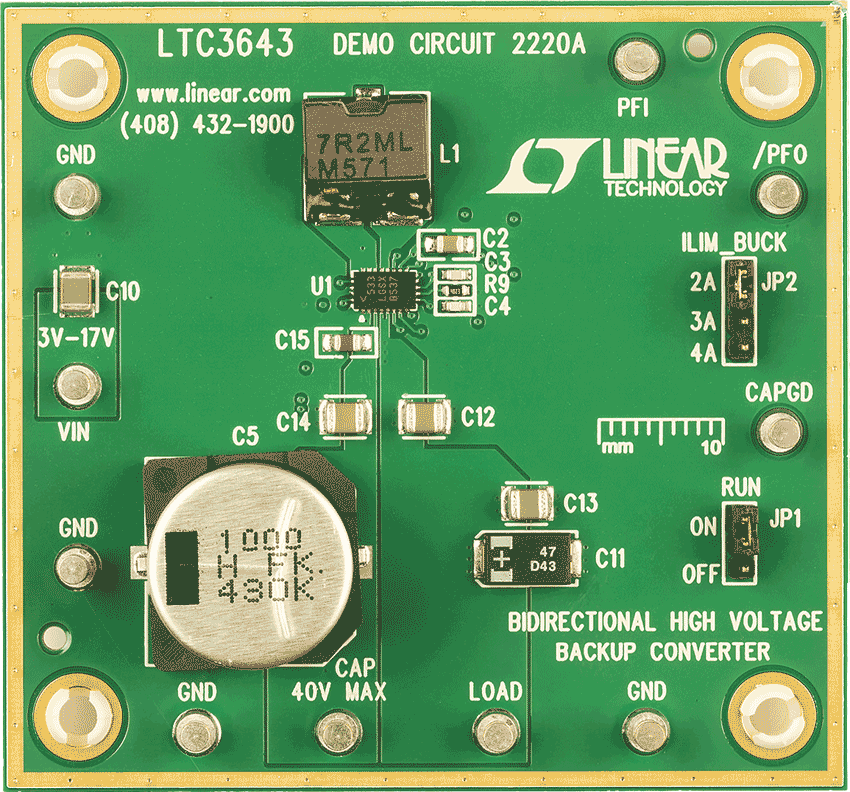

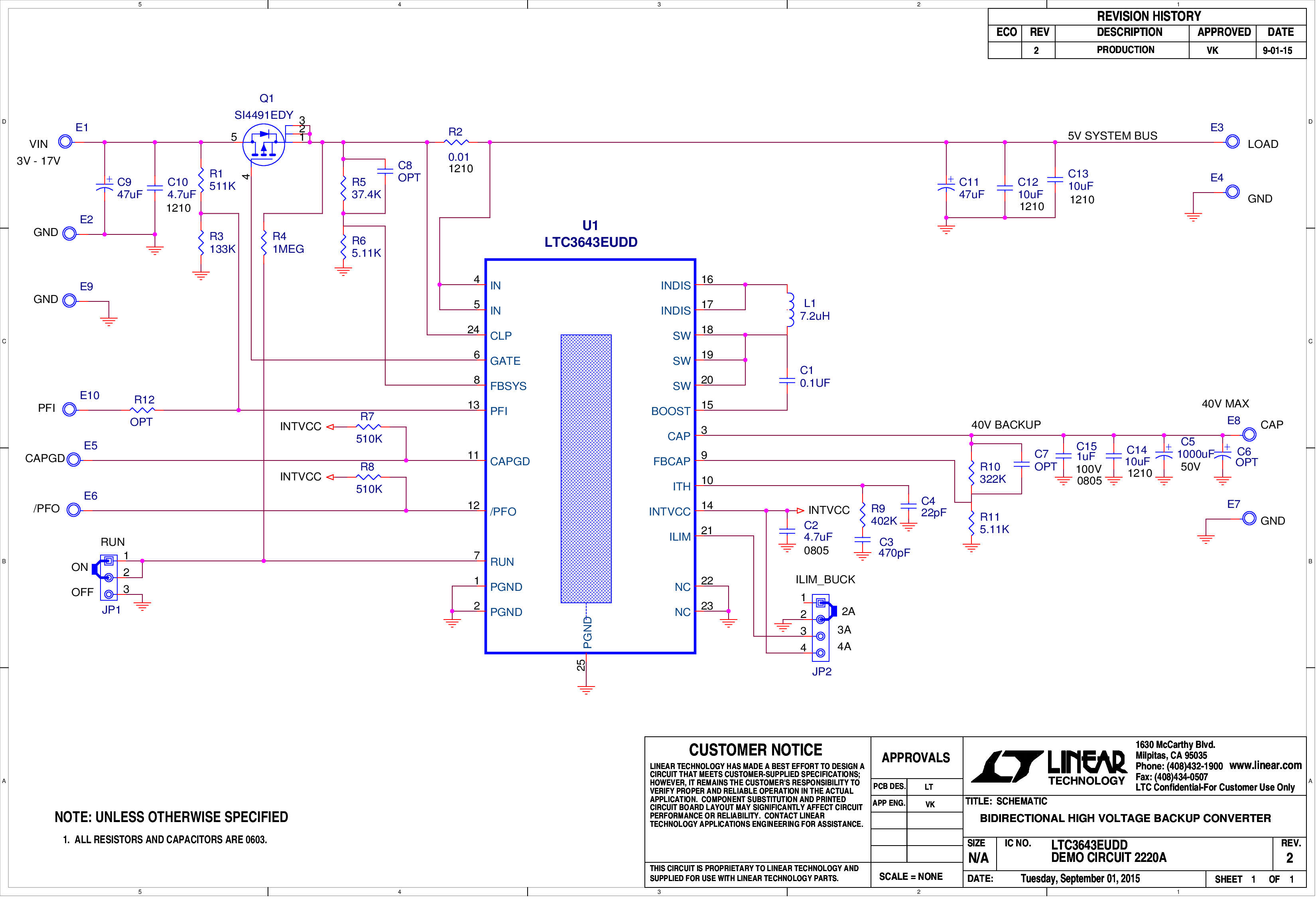

Demonstration circuit 2220A is a 2A, bidirectional charger/regulator featuring the LTC3643, a bidirectional synchronous step-up charger and step-down converter. DC2220A implements backup by charging a storage capacitor up to approximately 40V in boost mode, when the input voltage is present. It discharges the storage capacitor in buck mode, providing a regulated load voltage 5V when the input is removed. Its wide voltage range, both in capacitor charger mode and in system backup mode, makes it well suited to a wide variety of applications. The ability of the LTC3643 to boost an input rail to a relatively high voltage of 40V, combined with the DC2220 option of adding external capacitor banks, makes this regulator an excellent choice for energy storage applications.
