概览
优势和特点
- 升压型后备电源和降压型电池充电器
- 用于 2.5A 后备 (采用 3.2V 电池) 的 6.5A 开关
- 输入电流限制优先提供给负载而不是充电电流
- 输入断接开关在后备电源供电期间隔离输入
- 至后备模式的自动无缝切换
- 输入功率损耗指示器
- 系统功率损耗指示器
- 可通过引脚来选择电池：锂离子 (3.95V / 4.0V / 4.05V / 4.1V) 或磷酸铁锂 (LiFePO4) 电池 (3.45V / 3.5V / 3.55V / 3.6V)
- 任选的 OVP 电路可为器件提供至 >60V 的保护
- 恒定频率操作
- 扁平 (仅高 0.75mm) 24 引脚 4mm x 5mm QFN 封装
产品详情
LTC®4040 是一款完整的 3.5V 至 5.5V 电源轨电池后备系统。其包含一个高电流升压型 DC/DC 稳压器，以采用单节锂离子电池或 LiFePO4 电池来为电源提供后备。当外部电源可用时，升压型稳压器作为一个降压型电池充电器反向运作。
LTC4040 的可调输入电流限制功能可减小充电电流以避免主电源遭受过载的损坏，而一个外部断接开关则在后备期间隔离外部电源。当输入电源降至低于可调 PFI 门限时，2.5A 升压型稳压器从电池向系统输出供电。
一个任选的输入过压保护 (OVP) 电路用于保护 LTC4040 免遭 VIN 引脚上的高电压损坏。一个逻辑输入负责选择锂离子或 LiFePO4 电池选项，而另外的两个逻辑输入则用于将电池充电电压设置至适合于后备应用的四种电平之一。LTC4040 采用扁平 (仅高 0.75mm) 24 引脚 4mm x 5mm QFN 封装。
Applications
- 车辆和资产跟踪
- 自动 GPS 数据记录器
- 汽车远程信息处理系统
- 收费系统
- 安防系统
- USB 供电型设备
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

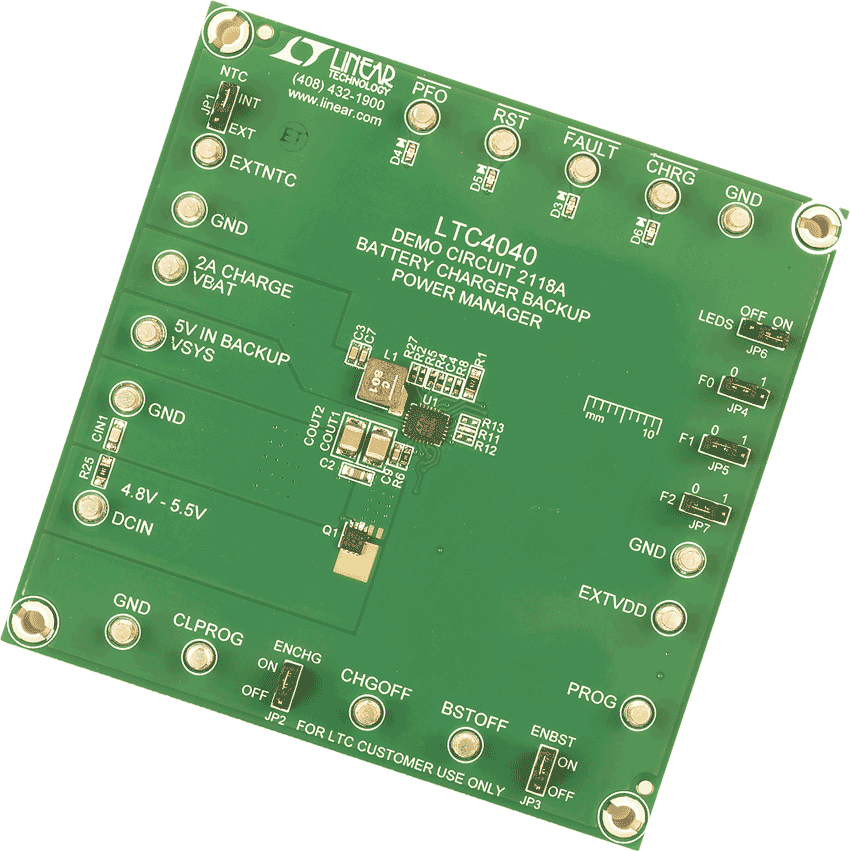

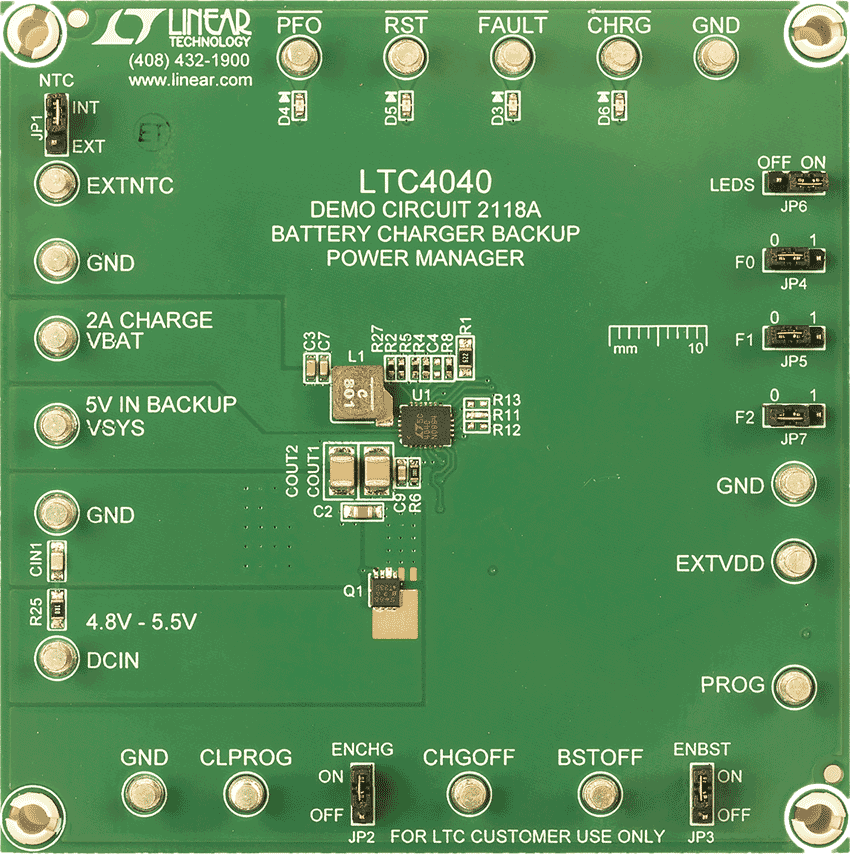

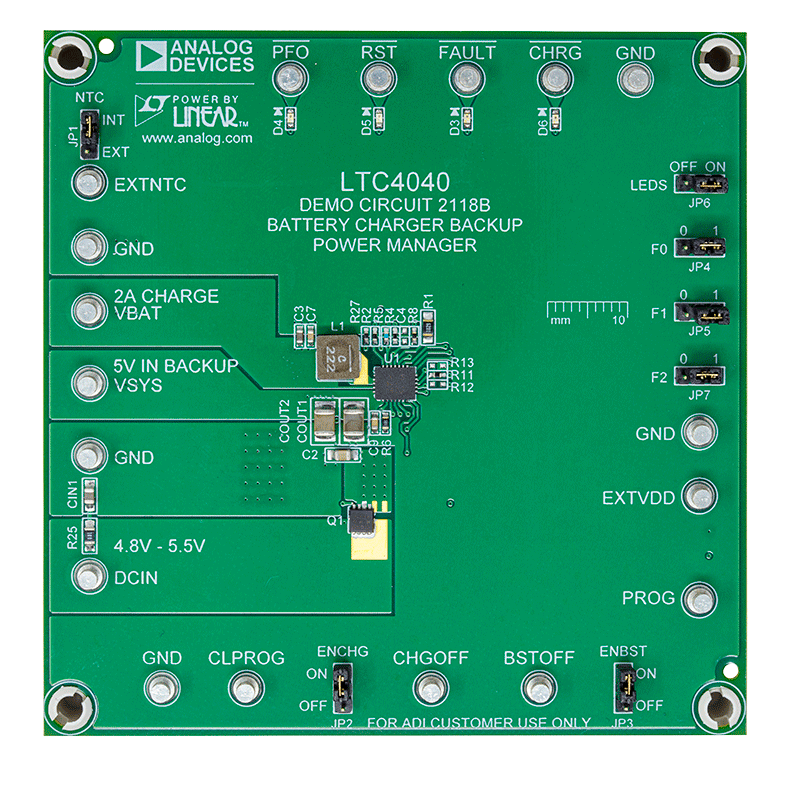

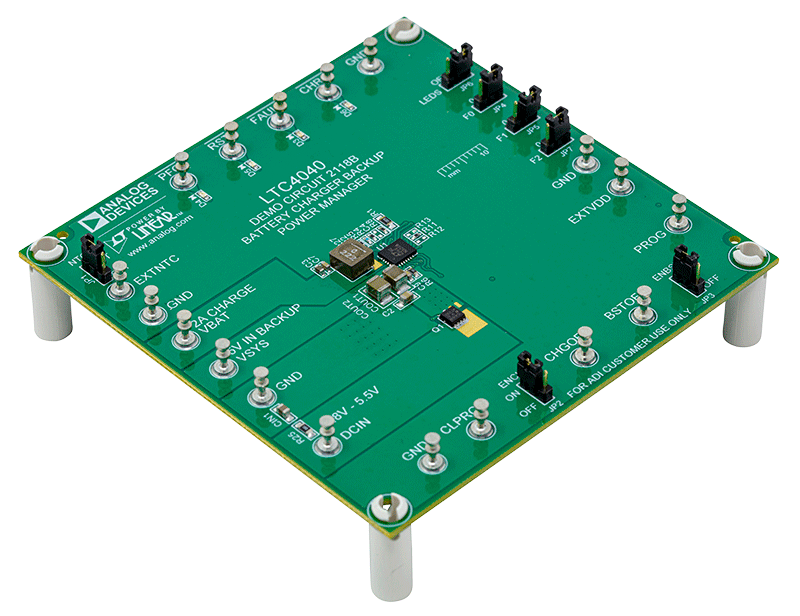

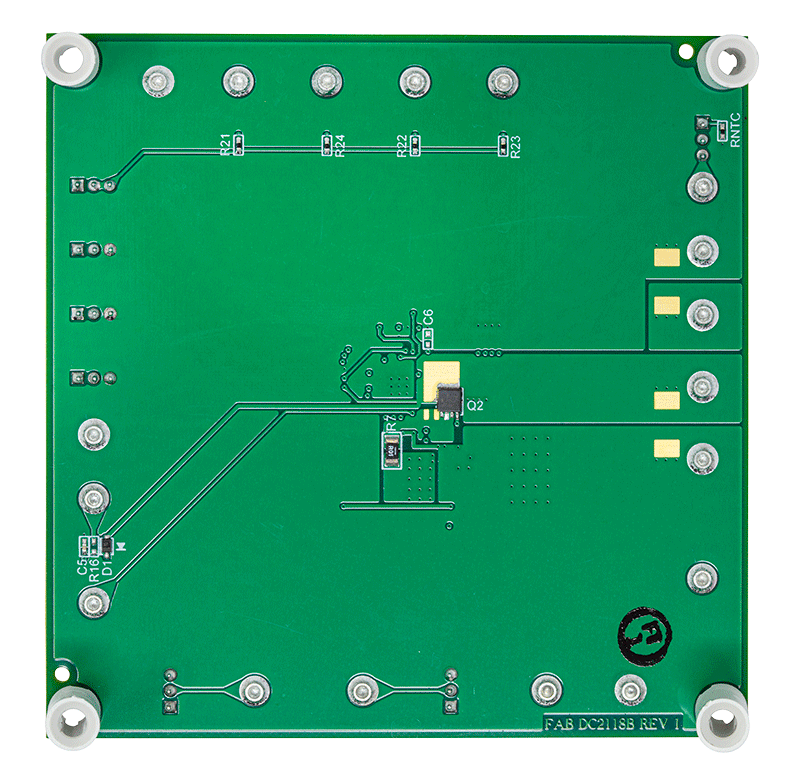

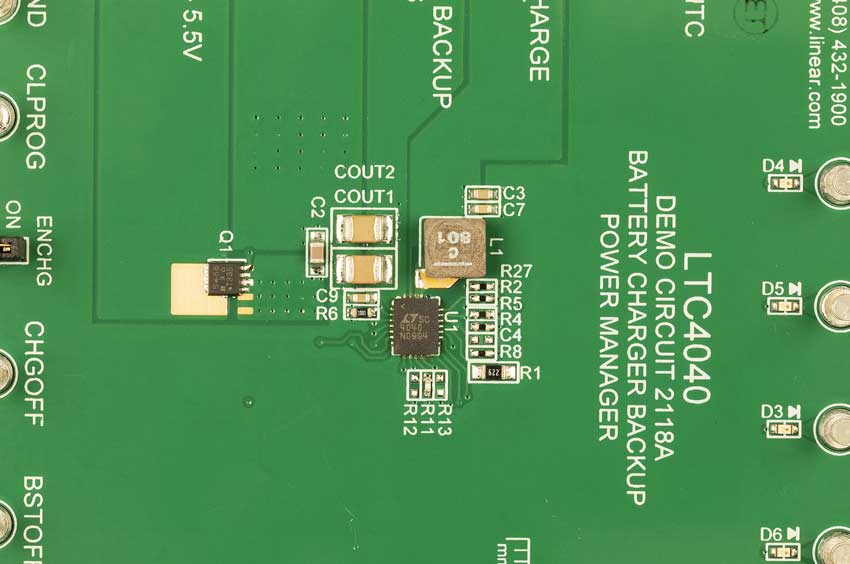

评估套件 (2)
参考资料
-
R457 Reliability Data3/26/2018
-
DC2118B - Demo Manual1/6/2020
-
DC2118A - Demo Manual9/3/2015
-
需要备用电源？保持电源连续性9/1/2018
-
应急 eCall – 召之即来！4/21/2017
-
您拥有一项 B 计划吗?8/21/2016
-
Backup Power Solutions7/13/2017
-
AN-2083： 用于车辆跟踪系统的集成电源解决方案11/4/2020
-
电池充电器的反向电压保护6/1/2020
配套产品推荐
LTC4040 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC4040EUFD#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC4040EUFD#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC4040IUFD#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC4040IUFD#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R457 Reliability Data |
