LTC4110

电池后备系统管理器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 用于锂离子/锂聚合物电池、铅酸电池、NiMH/NiCd 电池和超级电容器的完整后备电池管理器
  • 可在高于和低于输入电源电压的条件下对电池进行充电和放电
  • 采用系统负载的“无发热”电池校准放电
  • 运用 PowerPath  控制实现了输入电源被拿掉时的自动后备电池供电
  • 就锂离子/锂聚合物电池、SLA 和超级电容器而言是独立的
  • 可选的 SMBus / I2C 支持利用主机提供电池容量校准操作
  • 电池过压和欠压保护
  • 可调电池浮动电压
  • 准确度达 ±0.5% 的精准充电电压
  • 高达 3A 的可编程充电/校准电流 (具 ±3% 准确度)
  • 可选的适宜温度充电
  • 宽后备电池电源范围:2.7V 至 19V
  • 宽输入电源范围:4.5V 至 19V
  • 38 引脚 (5mm x 7mm) QFN 封装



更多细节
show more Icon

LTC®4110 是一款完整的单芯片、高效率、反激式电池充电和放电管理器,可在输入电源和后备电池或超级电容器之间实现自动切换。该 IC 提供了 4 种操作模式:电池后备、电池充电、电池校准和停机。电池后备和电池充电是自动独立模式,而可选的校准模式则需要 CPU 主机通过 SMBus 进行通信。在校准期间,反激式充电器被反过来使用,用于对电池进行放电,并把一个可编程恒定电流输送至系统负载,从而消除了发热现象。3 个状态输出可以通过 SMBus 单独地重新配置以变成 GPIO。提供了可由用户来设置的过放电保护功能。SHDN 引脚负责隔离电池,以便于在安装了已充电电池的情况下装运产品。

可以组合多个 LTC4110 以形成一个冗余电池后备系统,或增加电池组的数目以实现较长的后备运行时间。

LTC4110 采用扁平 (高度仅 0.75mm)、38 引脚 5mm x 7mm QFN 封装。该 QFN 封装具有一个裸露的金属芯片安装衬垫,旨在实现最佳的热性能。




Applications

  • 后备电池系统
  • 服务器后备存储器
  • 医疗设备
  • 高可靠性系统



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4110EUHF#PBF
  • HTML
  • HTML
LTC4110EUHF#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

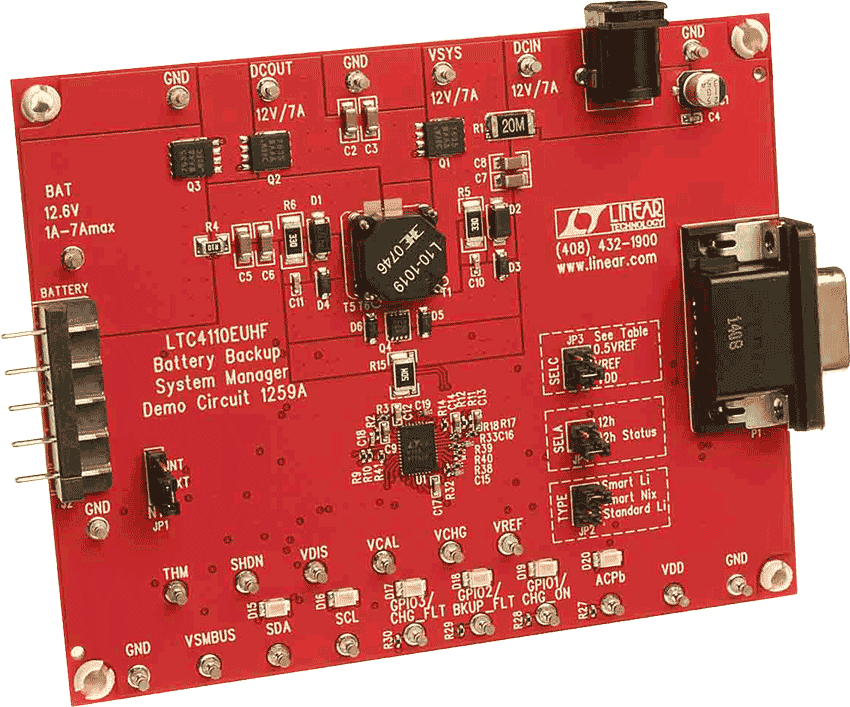

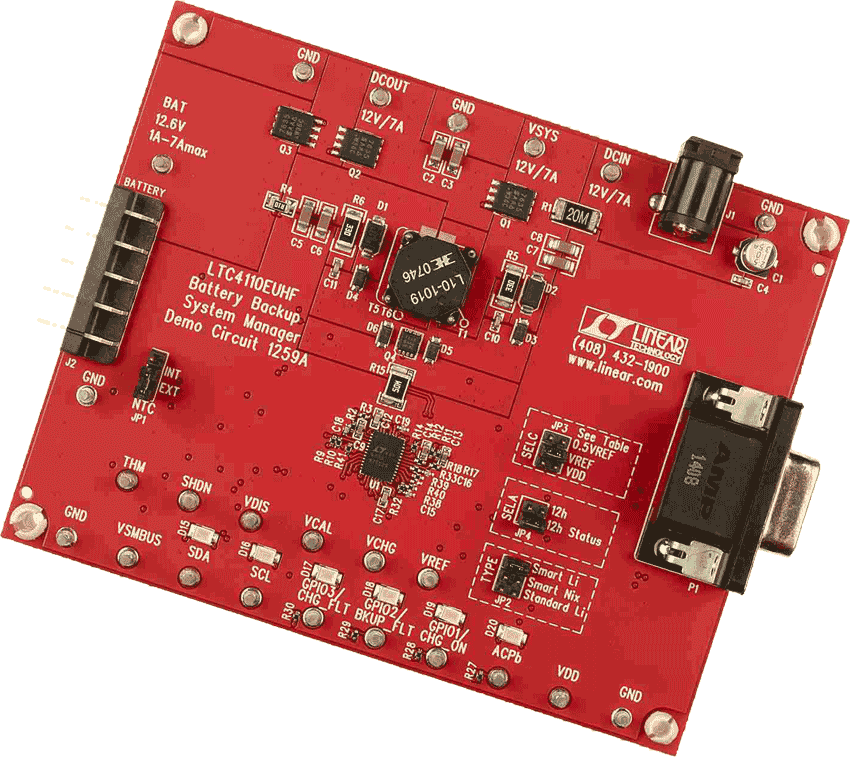

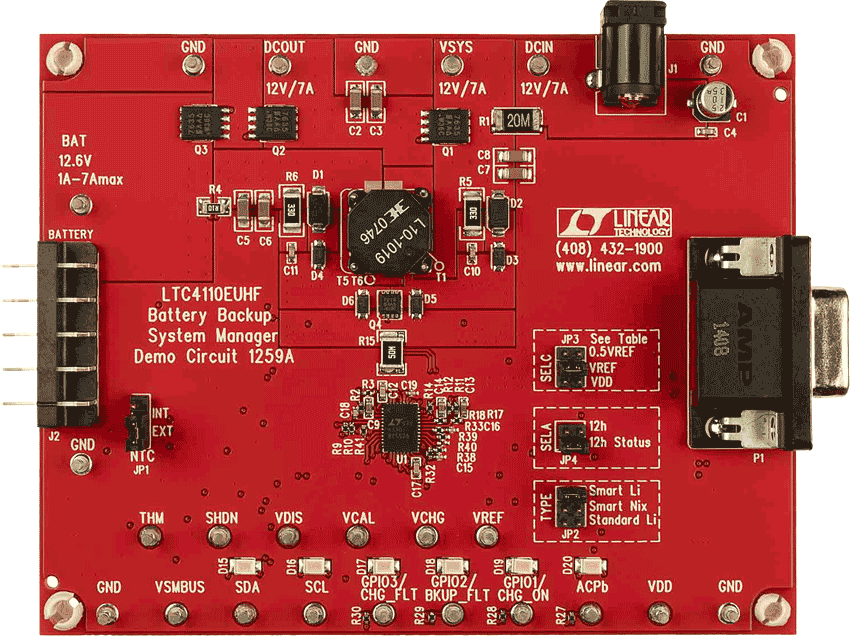

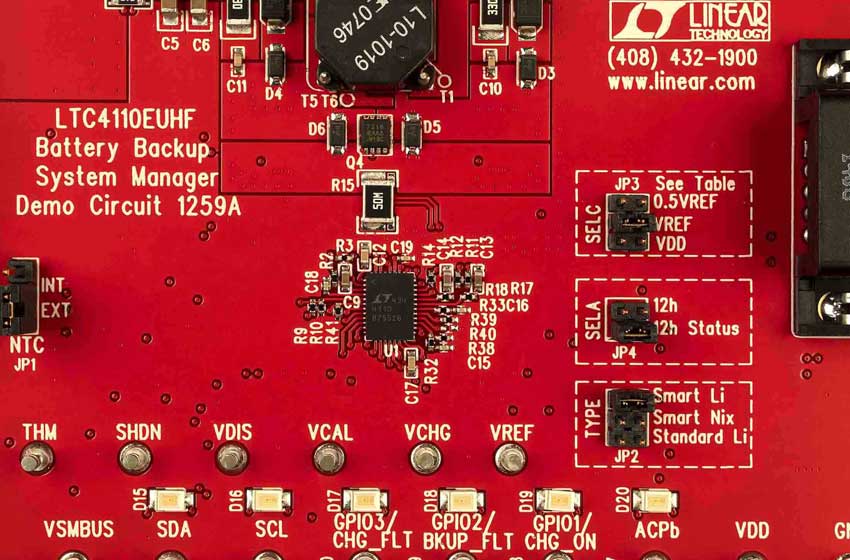

DC1259A

LTC4110EUHF Demo Board | Multi-Chemistry Flyback Battery Backup System Charger/Manager

zoom

DC1259A

LTC4110EUHF Demo Board | Multi-Chemistry Flyback Battery Backup System Charger/Manager

LTC4110EUHF Demo Board | Multi-Chemistry Flyback Battery Backup System Charger/Manager

产品详情

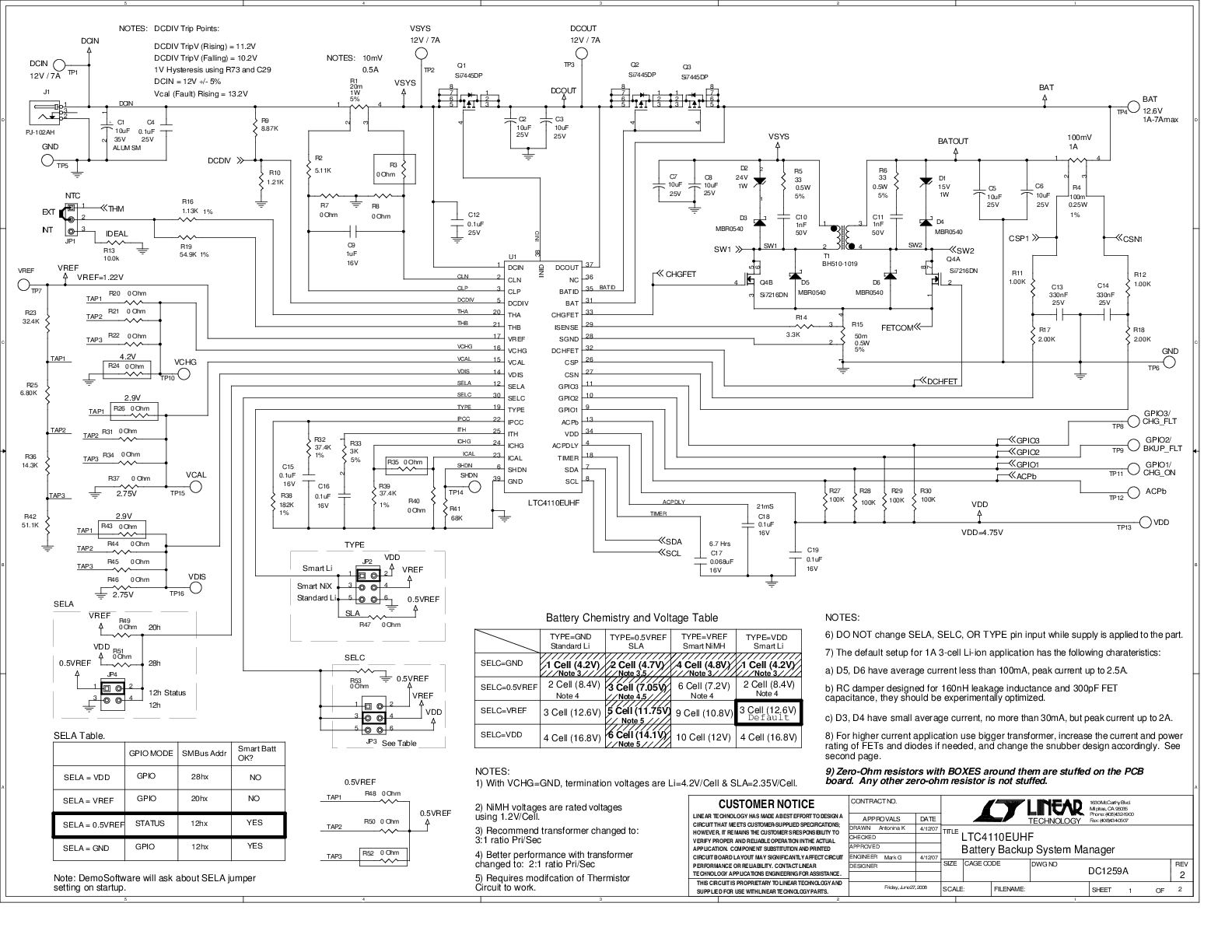

Demonstration circuit DC1259A is a single-battery battery- backup controller featuring the LTC4110. The LTC4110 controller provides all the features and functions to offer a complete standalone battery-backup system. The LTC4110 is a multi-chemistry flyback battery charger and discharger that is scalable with other LTC4110s to allow a larger battery array for increased capacity and/or redundancy.


The demo board requires a 12V input voltage and is initially configured to charge a 3 Li-Ion Smart Battery at 1A; the charge voltage is 12.6V. However, the Demo board can be easily configured for a standard battery as well. A SMBus interface is offered to allow host communications in control and status and/or support Smart Batteries. However, no host is required to use the LTC4110.
