LTC2954

具微处理器中断功能的按钮接通/关断控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 可调的电源接通 / 关断定时器
  • 低电源电流：6μA
  • 宽工作电压范围：2.7V 至 26.4V
  • 低泄漏 EN 输出 (LTC2954-1) 可提供 DC/DC 转换器控制
  • 高电压 EN 输出 (LTC2954-2) 可提供电路断路器控制
  • 简单的接口提供了顺畅的微处理器停机
  • 具内部上拉电阻器的高输入电压 PB 引脚
  • 在 PB 输入端上提供了 ±10kV ESD HBM
  • 在 KILL 比较器输入端上提供了准确的 0.6V 门限
  • 8 引脚 3mm x 2mm DFN 封装和 ThinSOT™ 封装

更多细节
show more Icon

LTC®2954 是一款按钮接通 / 关断控制器，可通过一个按钮接口来管理系统电源。一个使能输出负责触发系统电源，而一个中断输出则负责提供防反跳按钮状态。中断输出可在菜单驱动型应用中使用，以要求执行系统断电操作。一个断电输入允许微处理器或系统将使能输出复位，从而有效地实现系统断电。可独立调节的接通和关断定时器实现了使能输出的可靠按钮控制，并能阻止系统电源的意外触发。

LTC2954 可在一个 2.7V 至 26.4V 的宽输入电压范围内运作，以适应多种输入电源。非常低的静态电流 (典型值为 6μA) 使 LTC2954 成为电池供电型应用的理想选择。该器件可提供两种版本，以适应正或负使能极性。


Applications

  • 按钮 PowerPath™ 控制
  • 便携式仪表
  • 刀片服务器
  • 便携式客户服务 PDA
  • 台式电脑及笔记本电脑

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2954

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 技术文章
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 02/02/2011
英文

LTC2954: Push Button On/Off Controller with µP Interrupt Data Sheet

打开PDF文件

redirect
447.00K
download

下载 PDF

PDF Vector

PDF

更新 04/07/2011
日文

LTC2954: マイクロプロセッサ割り込み付きプッシュボタン・オン/オフ･コントローラ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

技术文章

2

PDF Vector

PDF

更新 01/10/2010
中文
用单个按钮实现多种功能 redirect icon

404.00K

download

下载 PDF

PDF Vector

HTML

更新 10/01/2007
英文
Pushbutton On/Off Controller Provides µProcessor Reset Monitor and Input Supply Monitoring redirect icon

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文

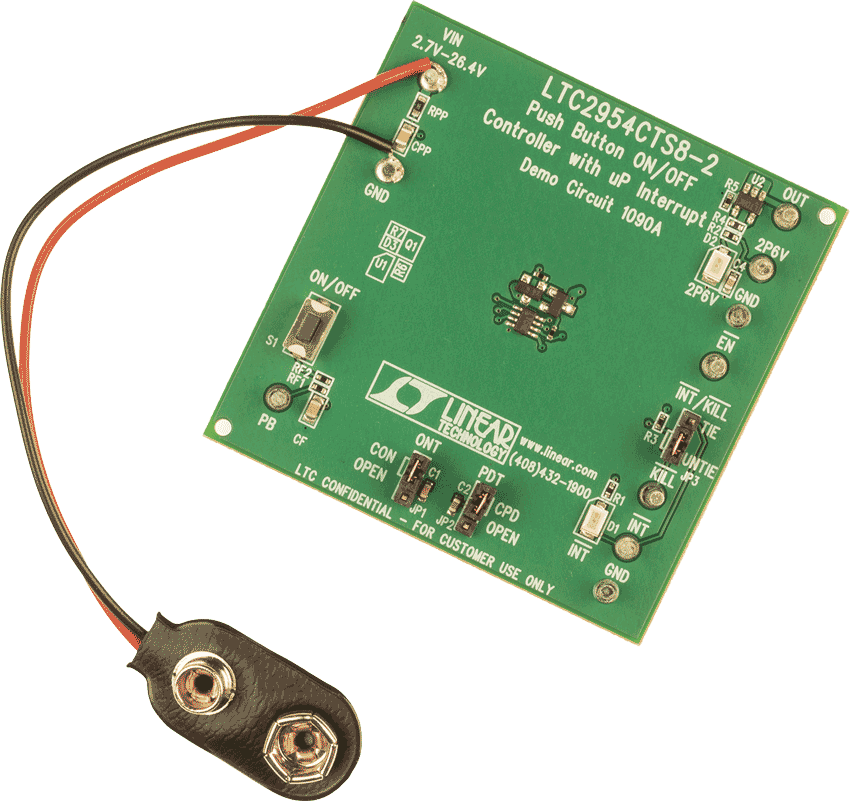

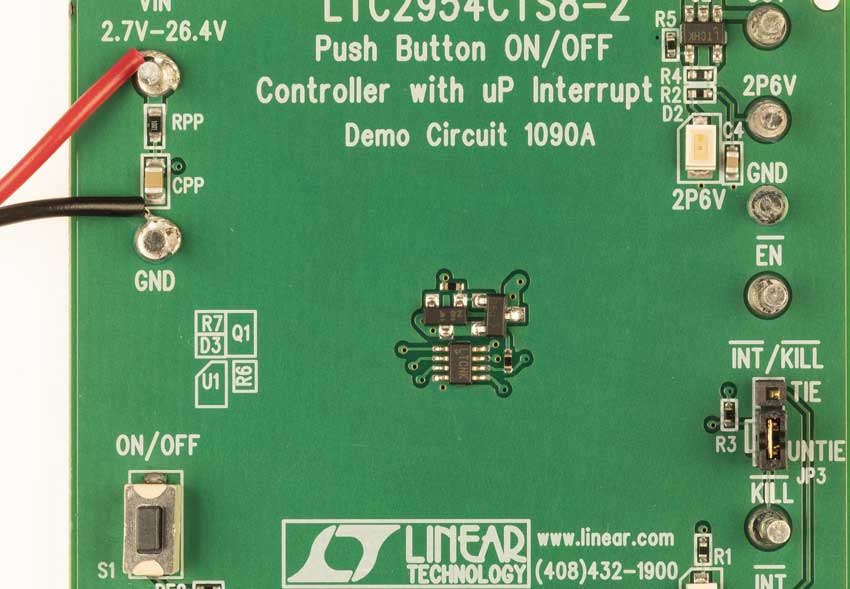

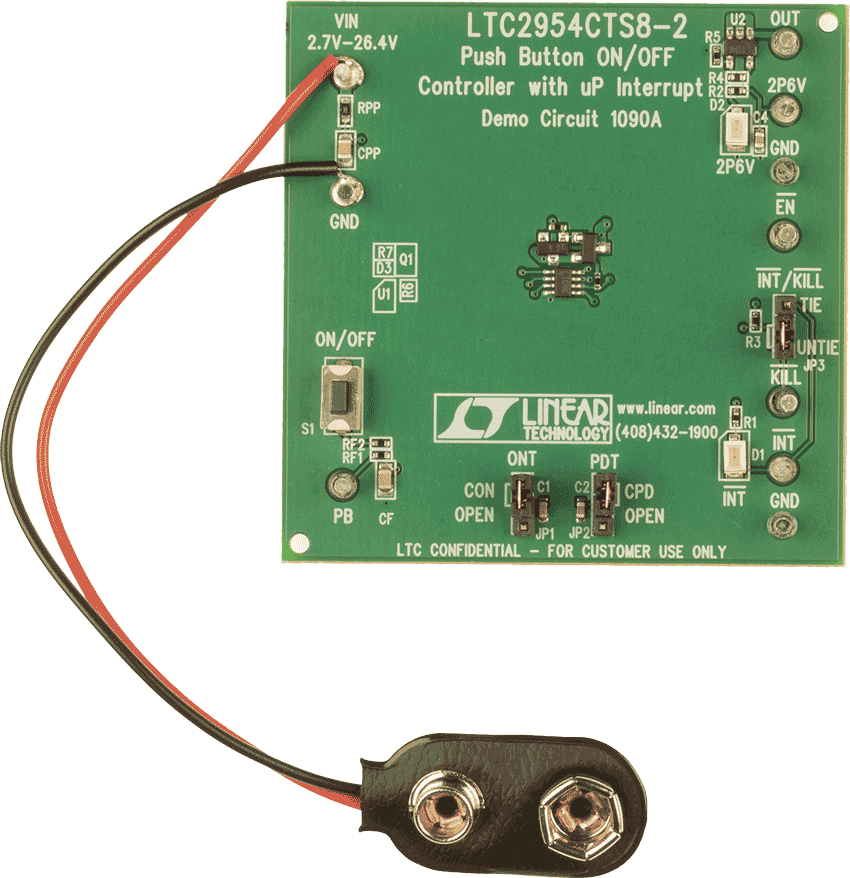

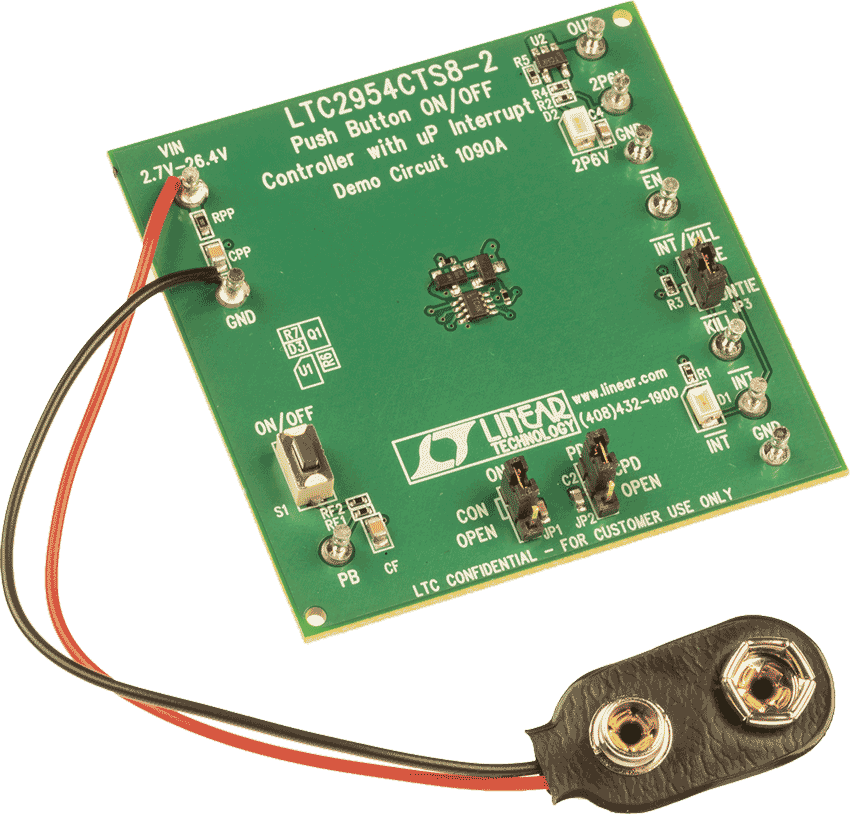

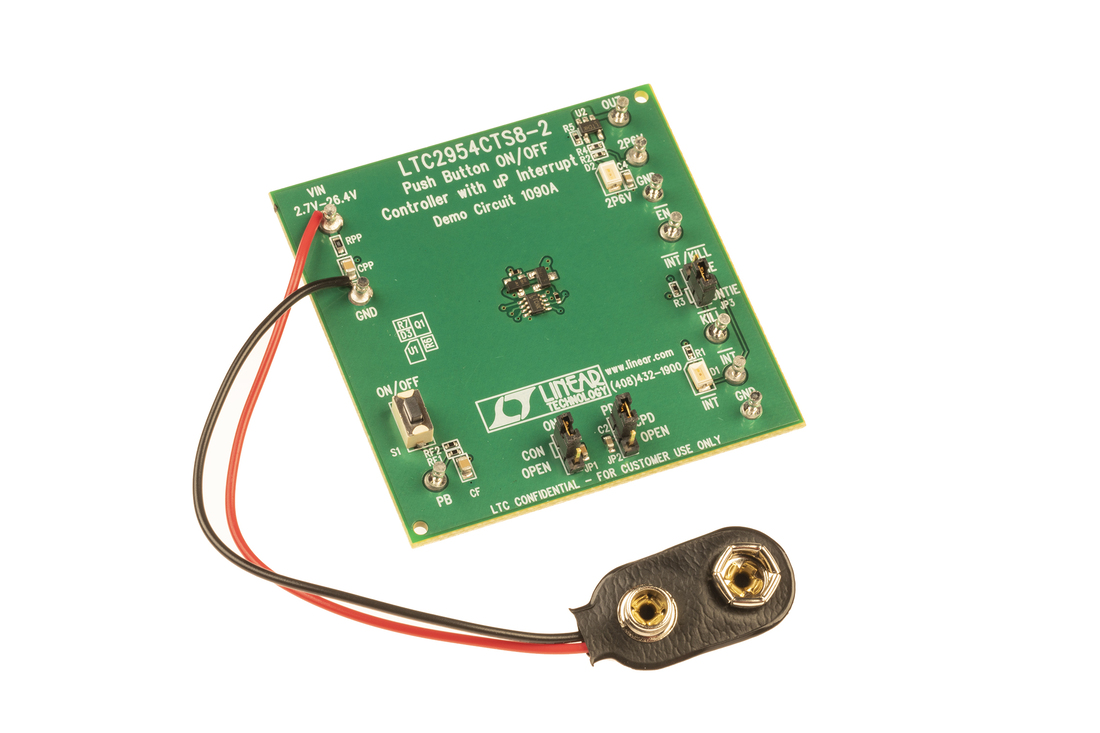

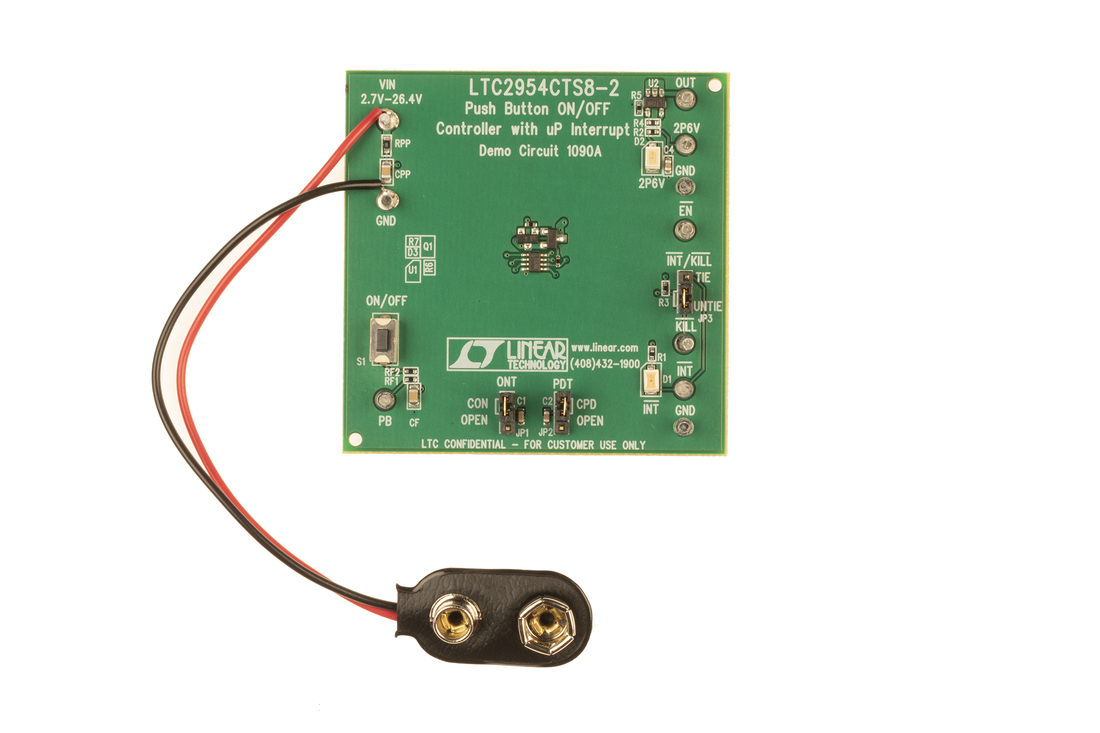

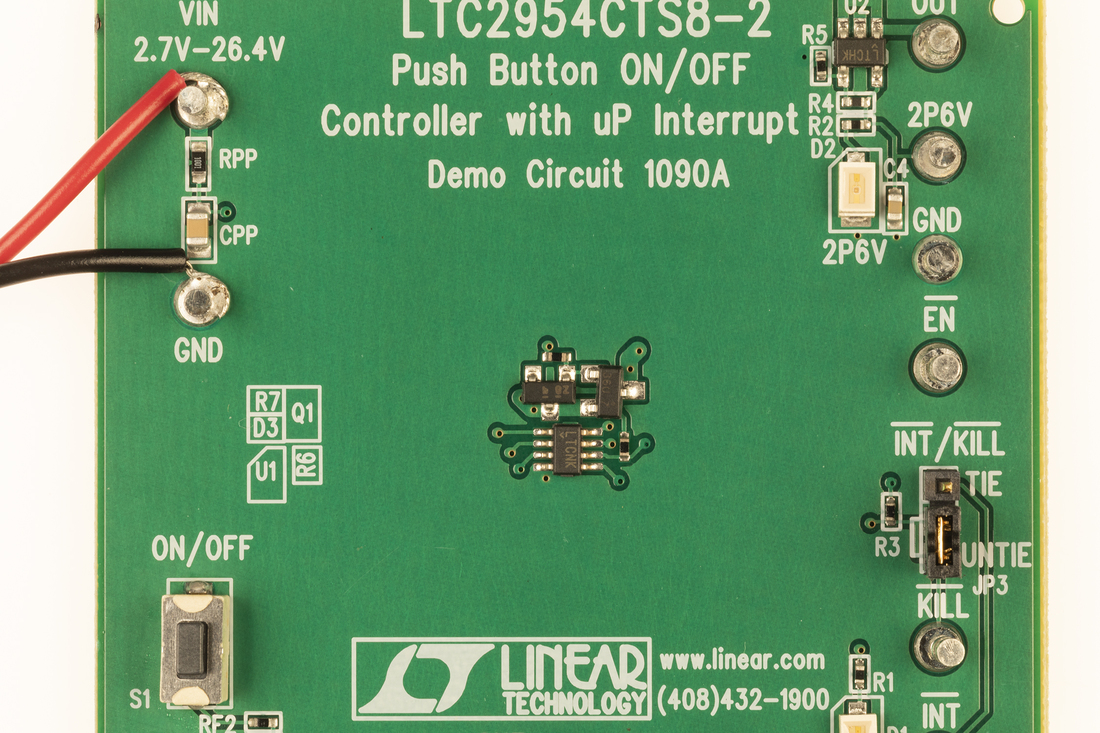

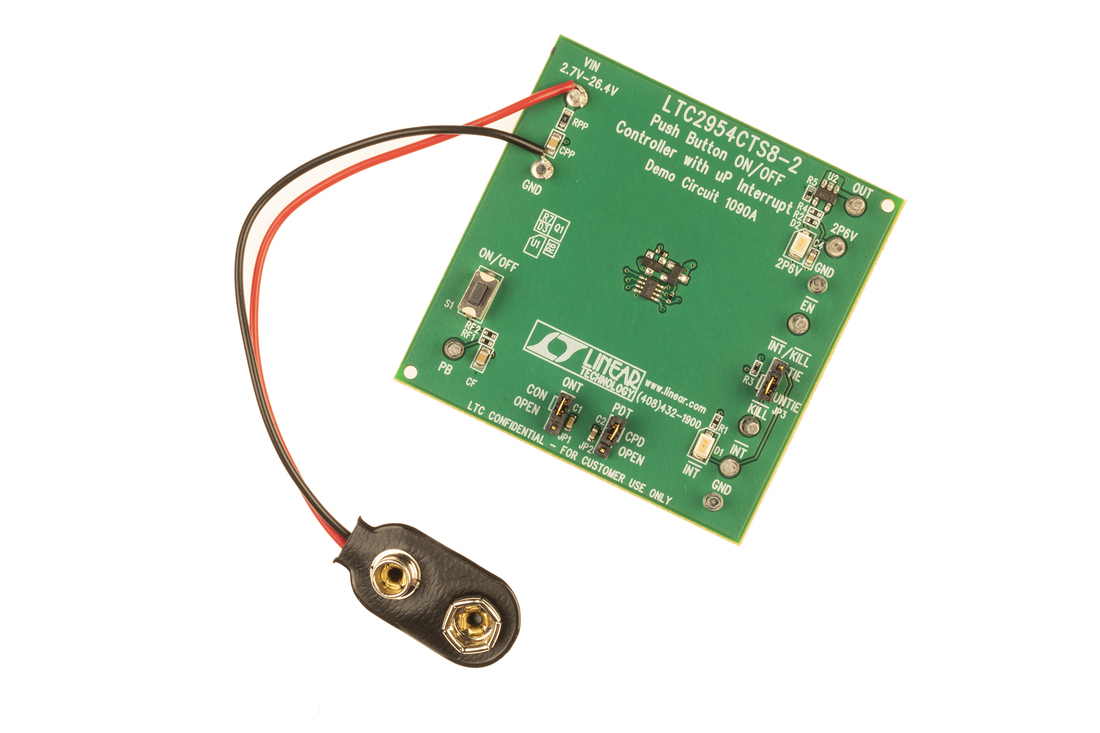

DC1090A - Demo Manual redirect icon

424.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R413 Reliability Data redirect icon

26.34 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2954CDDB-1#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954CDDB-1#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954CDDB-2#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954CDDB-2#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954CTS8-1#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954CTS8-1#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954CTS8-2#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954CTS8-2#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954IDDB-1#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954IDDB-1#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954IDDB-2#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954IDDB-2#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954ITS8-1#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954ITS8-1#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954ITS8-2#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2954ITS8-2#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

TimerBlox1
LTC6991
popup image
Cart

量产

TimerBlox：可重置的低频振荡器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC2954 - Power Monitor, Control, and Protection Download
