LTM8062

32VIN、2A μModule 功率跟踪电池充电器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTM8062 Demo Circuit - 2A LiFePO4 µModule Battery Charger (6-32V to 3.6V @ 2A) Download 2.00KB LTspice LTM8062A Demo Circuit - 2A, 4-Cell Li-Ion Battery Charger (18-32V to 16.4V @ 2A) Download 2.00KB LTspice LTM8062 - ?Module Regulators Download 0.96 KB
产品模型 4
特性
  • 完整的电池充电器系统
  • 用于 MPPT (最大峰值功率跟踪) 太阳能应用中峰值功率跟踪的输入电源电压调节环路
  • 电阻器可设置的浮动电压高达 14.4V (LTM8062) 和 18.8V (LTM8062A)
  • 宽输入电压范围：4.95V 至 32V (绝对最大值为 40V)
  • 2A 充电电流
  • 适合锂离子 / 锂聚合物电池、LiFePO4 (磷酸铁锂电池)、SLA (铅酸电池)
  • 集成输入反向电压保护
  • 可由用户选择的充电终止方式：C/10 或充电终止定时器
  • 0.75% 浮动电压基准准确度
  • 9mm x 15mm x 4.32mm LGA 封装

更多细节
show more Icon

LTM®8062 / LTM8062A 是一款完整的 32VIN、2A μModule® 功率跟踪电池充电器。LTM8062 / LTM8062A 提供了一种恒定电流 / 恒定电压充电特性、一个 2A 的最大充电电流，并采用了一个 3.3V 浮动电压反馈基准，因此可以利用一个电阻分压器来设置高达 14.4V (LTM8062) 和 18.8V (LTM8062A) 范围内的期望电池浮动电压。

LTM8062 / LTM8062A 运用了一个输入电压调节环路，当输入电压降至一个编程电平 (由一个电阻分压器设定) 以下时，该调节环路将减小充电电流。当采用一块太阳能电池板来给 LTM8062 / LTM8062A 供电时，此输入调节环路用于把电池板保持在峰值输出功率。另外，LTM8062 / LTM8062A 还具有预查验涓流充电、失效电池检测、充电终止方案选择以及自动重新起动功能。

LTM8062 / LTM8062A 采用耐热增强型的紧凑 (9mm x 15mm x 4.32mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合于采用标准的表面贴装设备来进行自动化装配。LTM8062 / LTM8062A 符合 RoHS 标准。



Applications

  • 工业手持式仪器
  • 12V 至 24V 汽车和重型设备
  • 台式充电座充电器
  • 太阳能电池充电

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTM8062 Demo Circuit - 2A LiFePO4 µModule Battery Charger (6-32V to 3.6V @ 2A) Download 2.00KB LTspice LTM8062A Demo Circuit - 2A, 4-Cell Li-Ion Battery Charger (18-32V to 16.4V @ 2A) Download 2.00KB LTspice LTM8062 - ?Module Regulators Download 0.96 KB
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTM8062

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 技术文章
  • 用户手册
  • 数据手册
  • 信息
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 08/05/2013
英文

LTM8062: 32VIN, 2A μModule (Power Module) Power Tracking Battery Charger Data Sheet

打开PDF文件

redirect
701.00K
download

下载 PDF

PDF Vector

PDF

更新 08/05/2013
中文

LTM8062/LTM8062A: 32VIN, 2A μModule (Power Module) Power Tracking Battery Charger Data Sheet

打开PDF文件

redirect
701.00K
download

下载 PDF

PDF Vector

PDF

更新 10/01/2013
日文

LTM8062: 32VIN、2A µModule パワー・トラッキング・バッテリ・チャージャ データシート

打开PDF文件

redirect
906.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R598 Reliability Data redirect icon

41.87 K

download

下载 PDF

技术文章

2

PDF Vector

PDF

更新 02/17/2012
英文
Cost-Optimized Solar redirect icon

251.00K

download

下载 PDF

PDF Vector

PDF

更新 01/01/2012
中文
成本优化的太阳能供电公共服务基础设施 redirect icon

4.00M

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/15/2010
英文
DC1621A - Demo Manual redirect icon

0.00M

download

下载 PDF

信息

1

PDF Vector

HTML

更新 01/30/2018
英文
μModule Design and Manufacturing Resources redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

技术文档 7
show more Icon

数据手册 2

LTM8062: 32VIN, 2A μModule (Power Module) Power Tracking Battery Charger Data Sheet
LTM8062/LTM8062A: 32VIN, 2A μModule (Power Module) Power Tracking Battery Charger Data Sheet

可靠性数据 1

R598 Reliability Data

用户手册 1

DC1621A - Demo Manual

技术文章 2

成本优化的太阳能供电公共服务基础设施
Cost-Optimized Solar

信息 1

μModule Design and Manufacturing Resources

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTM8062AEV#PBF 77-Lead LGA (15mm x 9mm x 4.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM8062AIV#PBF 77-Lead LGA (15mm x 9mm x 4.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM8062EV#PBF 77-Lead LGA (15mm x 9mm x 4.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM8062IV#PBF 77-Lead LGA (15mm x 9mm x 4.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 13, 2021

- 21_0268

LTM8025, LTM8033, LTM8050, LTM8061 and LTM8062: Notification of qualification of Substrate, mold compound and Inductor

LTM8062AEV#PBF

量产

LTM8062AIV#PBF

量产

LTM8062EV#PBF

量产

LTM8062IV#PBF

量产

pdf

PCN21_0268_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8062AEV#PBF

量产

LTM8062AIV#PBF

量产

LTM8062EV#PBF

量产

LTM8062IV#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8062AEV#PBF

量产

LTM8062AIV#PBF

量产

LTM8062EV#PBF

量产

LTM8062IV#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download

Test Correlation Report

Other

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 13, 2021

- 21_0268

arrow down

LTM8025, LTM8033, LTM8050, LTM8061 and LTM8062: Notification of qualification of Substrate, mold compound and Inductor

LTM8062AEV#PBF

量产

LTM8062AIV#PBF

量产

LTM8062EV#PBF

量产

LTM8062IV#PBF

量产

pdf

PCN21_0268_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon
7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8062AEV#PBF

量产

LTM8062AIV#PBF

量产

LTM8062EV#PBF

量产

LTM8062IV#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8062AEV#PBF

量产

LTM8062AIV#PBF

量产

LTM8062EV#PBF

量产

LTM8062IV#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download
Test Correlation Report
Other

pdf

Qualification Results Summary

external-icon
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

PowerPath、理想二极管和负载开关1
LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

按钮控制器1
LTC2956
popup image
Cart

推荐新设计使用

具按钮控制功能的唤醒定时器

数字温度传感器1
LTC2991
popup image
Cart

推荐新设计使用

8 通道 I2C 电压、电流和温度监视器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

LTC2991
popup image
Cart

推荐新设计使用

8 通道 I2C 电压、电流和温度监视器

评估套件

评估套件 1

评估套件1

evaluation kit item images

DC1621A

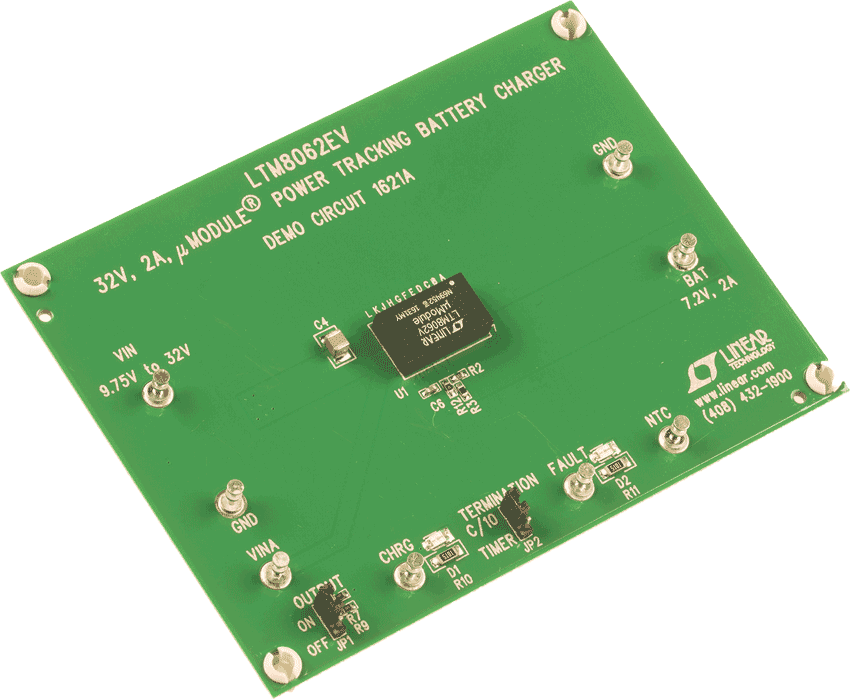

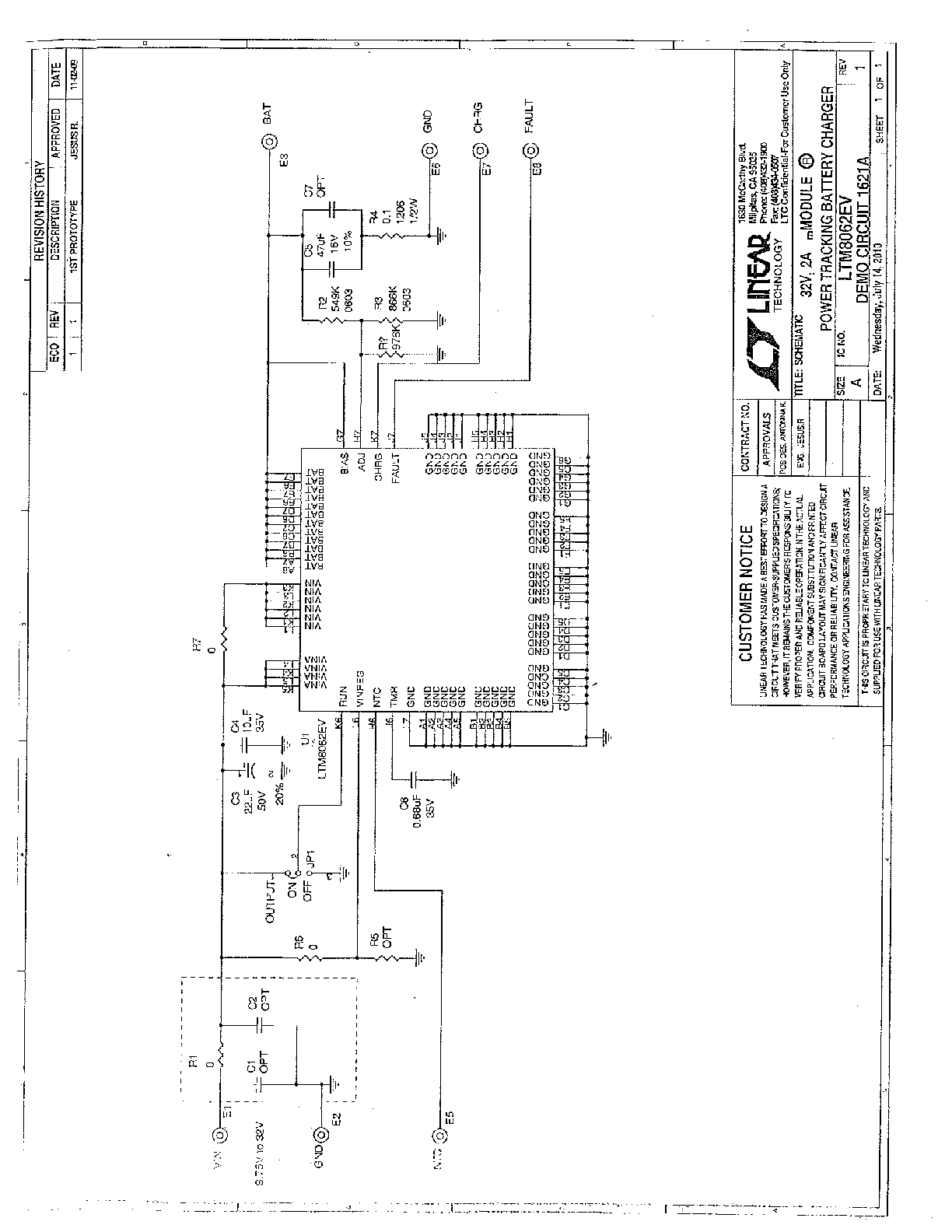

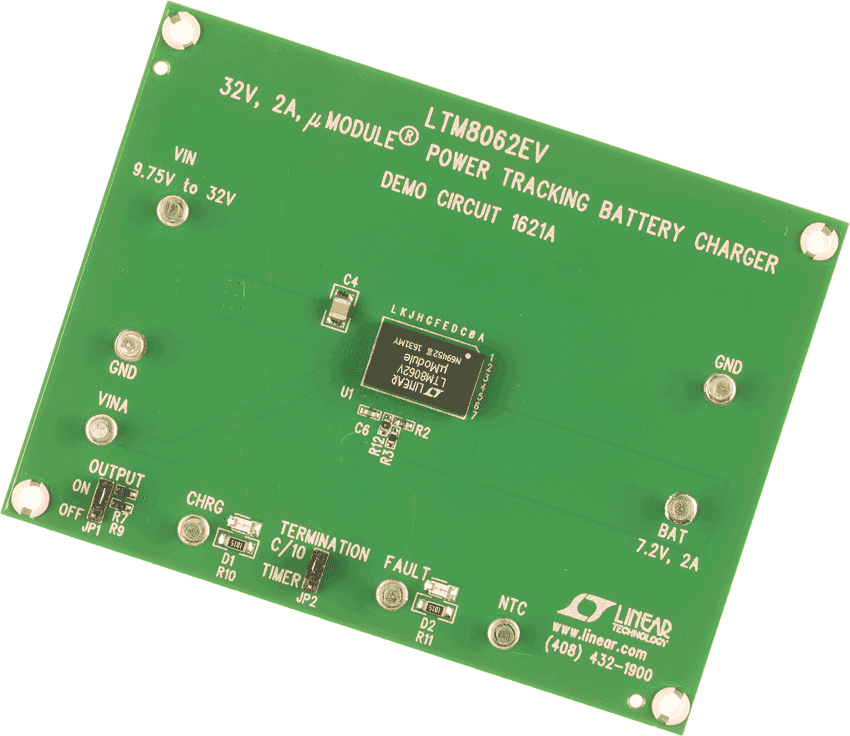

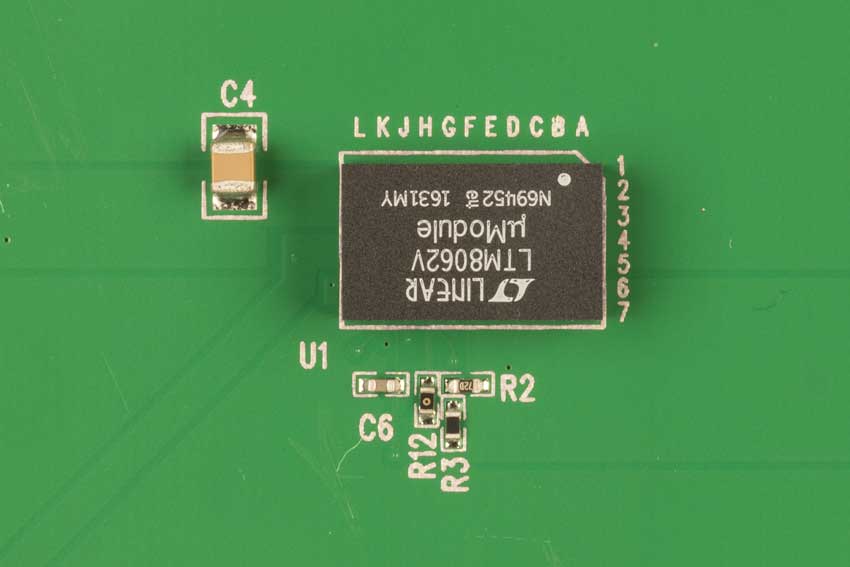

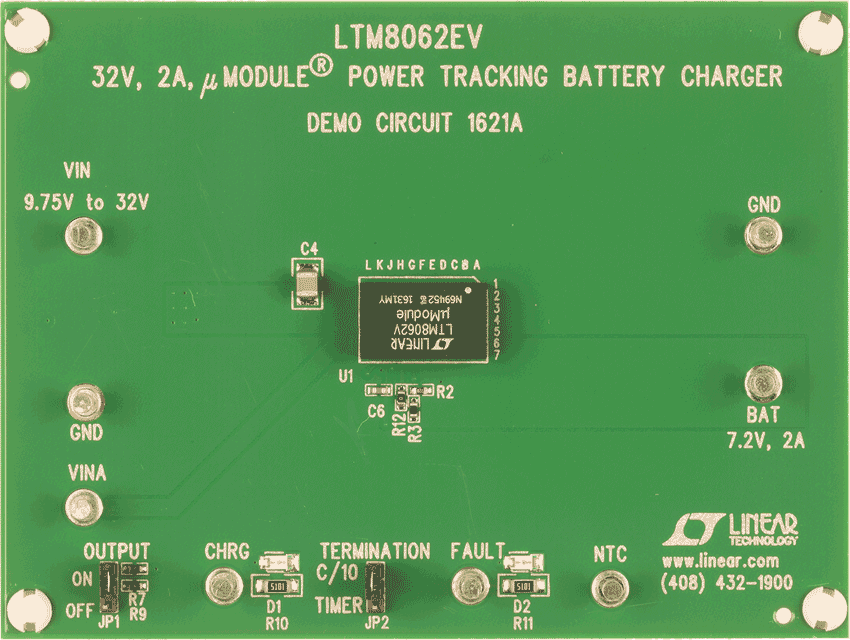

LTM8062EV Demo Board | 32V, 2A µModule Li-Ion Battery Charger with MPPT
