LTC2956

具按钮控制功能的唤醒定时器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 1.5V 至 36V 电源输入范围
  • 可调唤醒周期:250ms 至 39 天
  • 可调最大唤醒时间
  • 0.8μA 静态电流
  • 0.3μA 停机电流
  • 具防反跳能力的按钮输入
  • 低泄漏 EN 输出可提供 DC/DC 转换器控制 (LTC2956-1)
  • 高电压 EN 输出负责驱动外部 P 沟道 MOSFET (LTC2956-2)
  • PB 输入端上提供了 ±25kV ESD HBM
  • 12 引脚 3mm x 3mm QFN 封装和 MSOP 封装
更多细节
show more Icon

LTC®2956 是一款具按钮控制功能的微功率、宽输入电压范围、可配置唤醒定时器。其周期地唤醒和接通一个连接系统以执行诸如监视温度或捕获图像等任务。在完成任务之后,LTC2956 关闭系统以节省电能。

唤醒定时器周期可采用配置电阻器在 250ms 至 39 天之间进行调节。系统唤醒时间可利用 SLEEP 引脚上的输入脉冲来控制,或由 ONMAX 引脚上的电容器来调节。LTC2956 能在 1.5V 至 36V 的宽电源输入范围内运作。800nA 的低静态电流适合于电池供电型应用。

按钮输入允许用户进行唤醒定时器的停机、接通或复位操作。当定时器处于停机模式时,静态电流减小至 300nA。另外,LTC2956 还提供了三个状态输出以指示模式切换和按钮事件。该器件可提供两种版本,以适合需要正使能极性或负使能极性的应用。


Applications

  • 心跳计时器
  • 周期性的唤醒控制
  • 便携式和电池供电型设备
  • 时间间隔计
  • 数据采集

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2956CMS-1#PBF
  • HTML
  • HTML
LTC2956CMS-1#TRPBF
  • HTML
  • HTML
LTC2956CMS-2#PBF
  • HTML
  • HTML
LTC2956CMS-2#TRPBF
  • HTML
  • HTML
LTC2956CUD-1#PBF
  • HTML
  • HTML
LTC2956CUD-1#TRPBF
  • HTML
  • HTML
LTC2956CUD-2#PBF
  • HTML
  • HTML
LTC2956CUD-2#TRPBF
  • HTML
  • HTML
LTC2956IMS-1#PBF
  • HTML
  • HTML
LTC2956IMS-1#TRPBF
  • HTML
  • HTML
LTC2956IMS-2#PBF
  • HTML
  • HTML
LTC2956IMS-2#TRPBF
  • HTML
  • HTML
LTC2956IUD-1#PBF
  • HTML
  • HTML
LTC2956IUD-1#TRPBF
  • HTML
  • HTML
LTC2956IUD-2#PBF
  • HTML
  • HTML
LTC2956IUD-2#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2956CMS-1#PBF

量产

LTC2956CMS-1#TRPBF

量产

LTC2956CMS-2#PBF

量产

LTC2956CMS-2#TRPBF

量产

LTC2956IMS-1#PBF

量产

LTC2956IMS-1#TRPBF

量产

LTC2956IMS-2#PBF

量产

LTC2956IMS-2#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2956CMS-1#PBF

量产

LTC2956CMS-1#TRPBF

量产

LTC2956CMS-2#PBF

量产

LTC2956CMS-2#TRPBF

量产

LTC2956IMS-1#PBF

量产

LTC2956IMS-1#TRPBF

量产

LTC2956IMS-2#PBF

量产

LTC2956IMS-2#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

reference details image

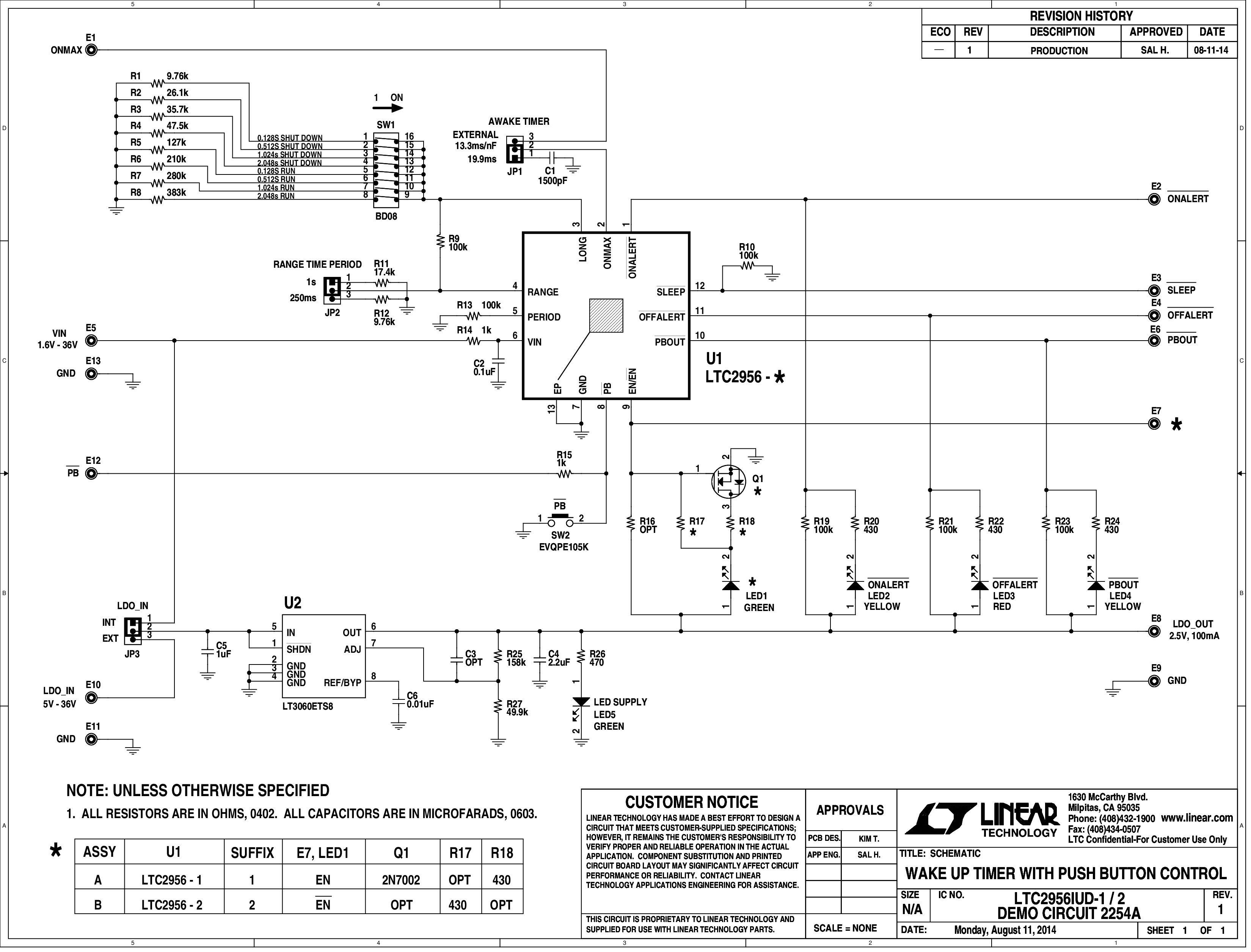

DC2254A-A

LTC2956-1 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

zoom

DC2254A-A

LTC2956-1 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

LTC2956-1 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

产品详情

Demonstration circuits 2254A-A and 2254A-B feature the LTC2956-1 and LTC2956-2, respectively. The LTC2956 is a micropower, wide input voltage range, configurable wake-up timer with pushbutton control. It periodically wakes up and turns on a connected system to perform tasks like monitoring temperature or capturing images. After completing the task, the LTC2956 turns the system off to conserve power. The wake-up timer period can be adjusted from 250ms to 39 days.

reference details image

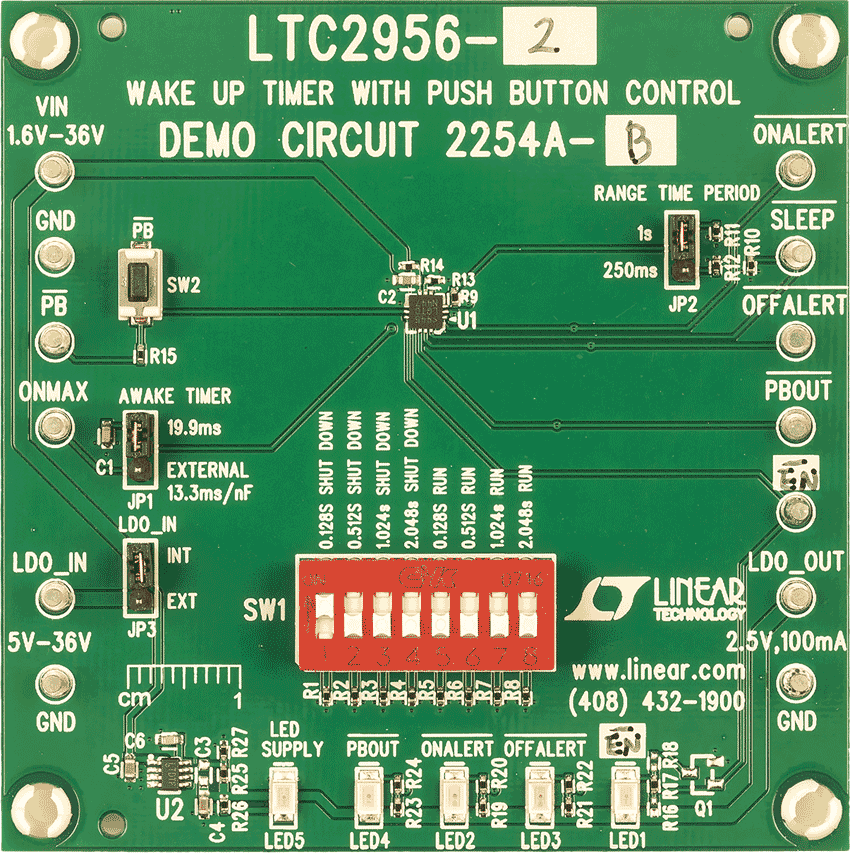

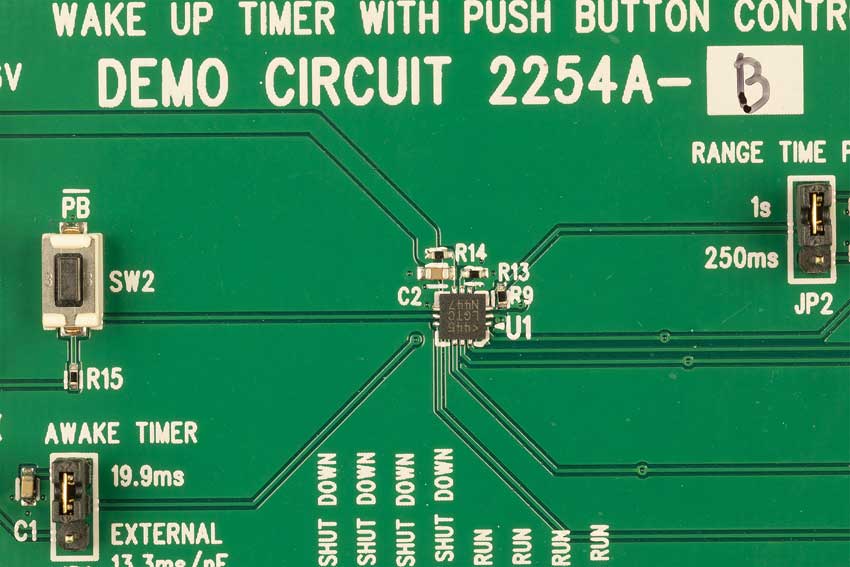

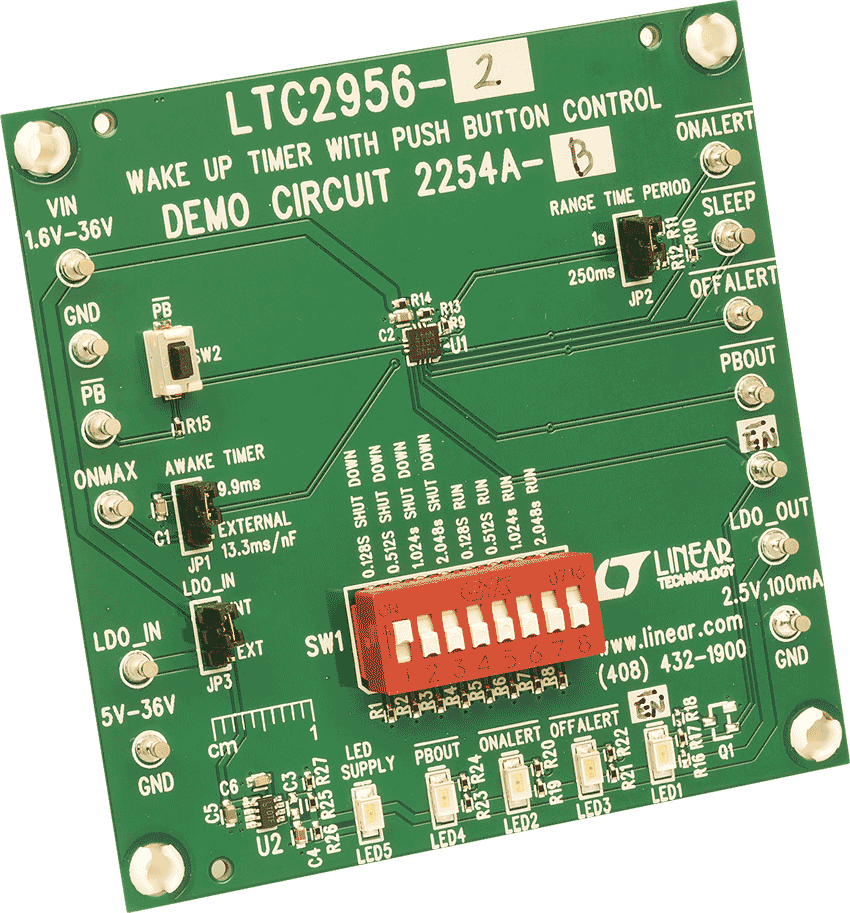

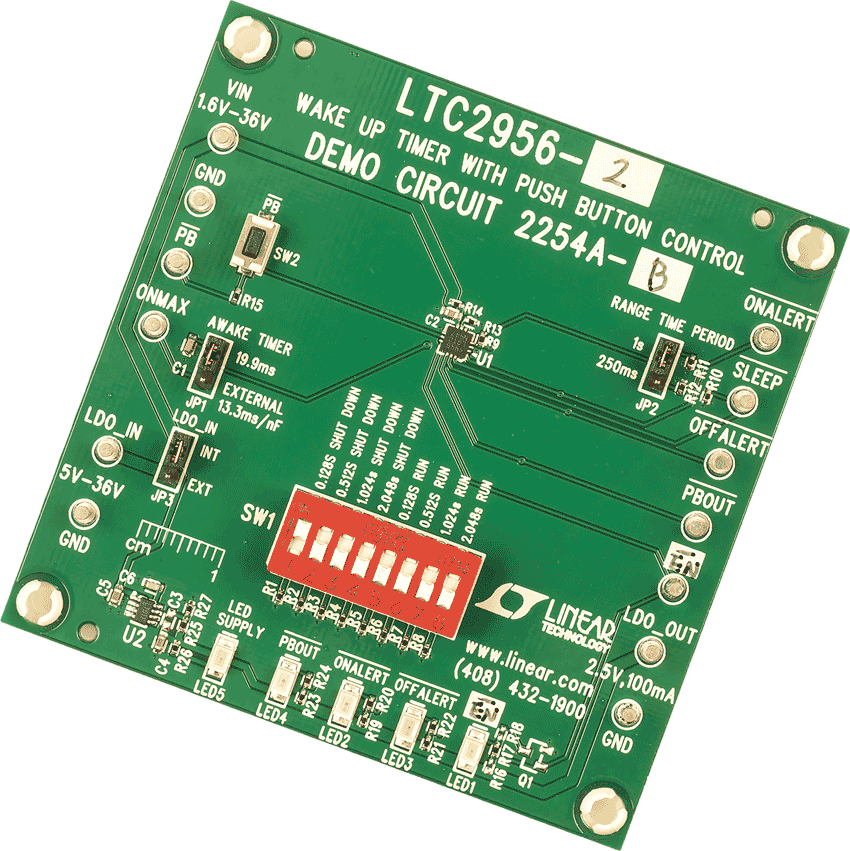

DC2254A-B

LTC2956-2 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

zoom

DC2254A-B

LTC2956-2 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

LTC2956-2 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

产品详情

Demonstration circuits 2254A-A and 2254A-B feature the LTC2956-1 and LTC2956-2, respectively. The LTC2956 is a micropower, wide input voltage range, configurable wake-up timer with pushbutton control. It periodically wakes up and turns on a connected system to perform tasks like monitoring temperature or capturing images. After completing the task, the LTC2956 turns the system off to conserve power. The wake-up timer period can be adjusted from 250ms to 39 days.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
