概览

优势和特点

  • 周期范围:1毫秒至9.5小时
  • 通过上电或复位输入复位时序
  • 可配置13个电阻
  • 最大频率误差<1.5%
  • 可编程输出极性
  • 2.25V5.5V单电源供电
  • 55μA80μA电源电流(2毫秒至9.5小时时钟周期)
  • 启动时间:500μs
  • CMOS输出驱动器源电流/吸电流:20mA
  • 工作温度范围:-55°C125°C
  • 提供薄型(1mm) SOT-23 (ThinSOT)2mm × 3mm DFN封装
  • 通过AEC-Q100汽车应用认证

产品详情

LTC6995是一款硅振荡器,具有1.024ms至9.54小时(29.1μHz至977Hz)的可编程周期范围,专门用于长持续时间定时事件。LTC6995属于TimerBlox®系列多功能硅时序器件。

单个电阻RSET可对LTC6995的内部主振荡器频率进行编程设定。输出时钟周期由此主振荡器和内部分频器NDIV(可编程为从1221的八种设置)确定。

当振荡时,LTC6995 产生一个 50% 占空比的方波输出。该器件提供了一种复位功能,用以停止主振荡器并清零内部分频器。取消复位将启动一个完整的输出时钟周期,这适用于可编程上电复位和看门狗定时器应用。

振荡时,LTC6995会生成50%占空比方波输出。复位功能用于停止主振荡器并清除内部分频器。移除复位将启动完整的输出时钟周期,该周期适用于可编程上电复位和看门狗定时器应用。

LTC6995具有两个版本的复位功能。LTC6995-1的复位输入高电平有效,而LTC6995-2的复位输入低电平有效。复位时两个版本的输出极性可选。


应用
  • 上电复位定时器
  • 长时间单次
  • “心跳” 定时器
  • 看门狗定时器
  • 定期唤醒呼叫
  • 高振动、高加速度环境

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

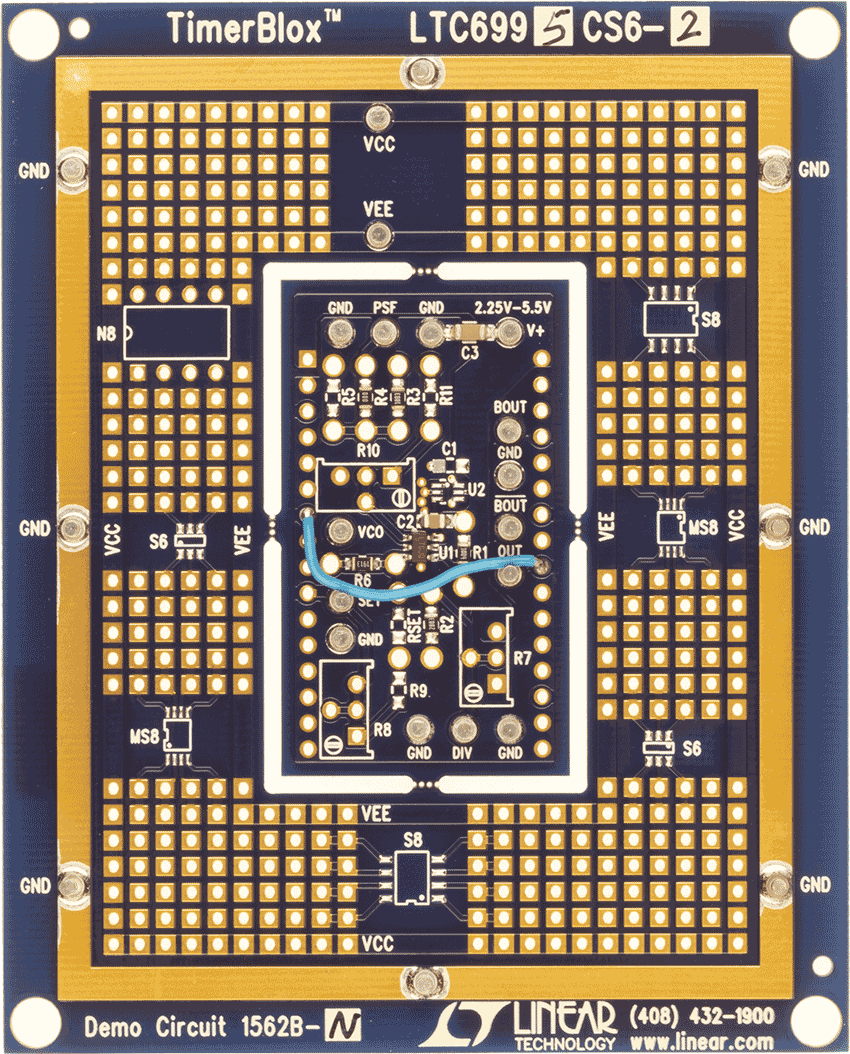

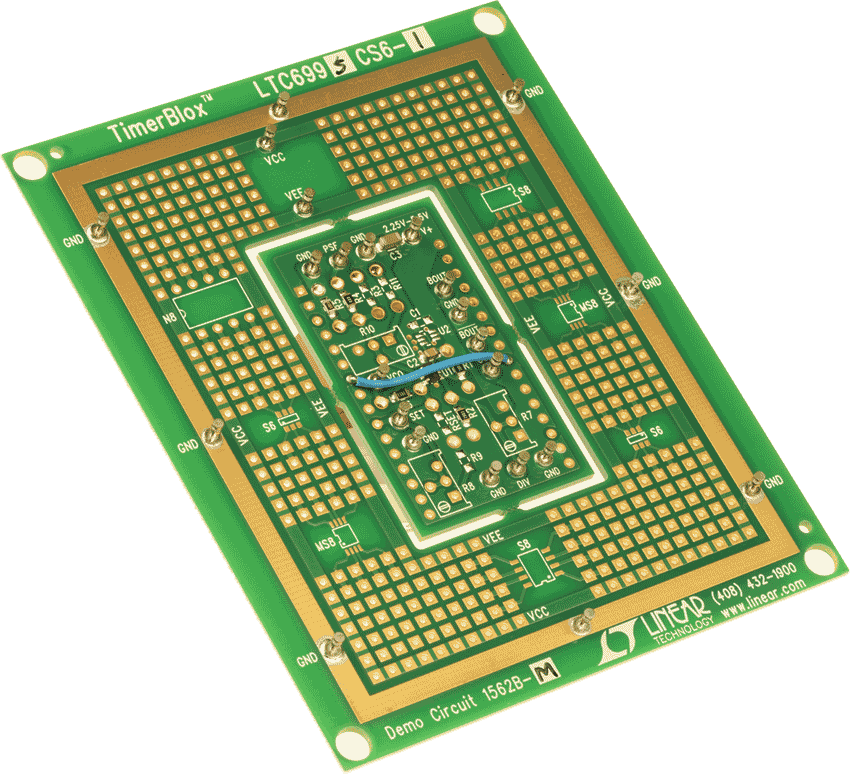

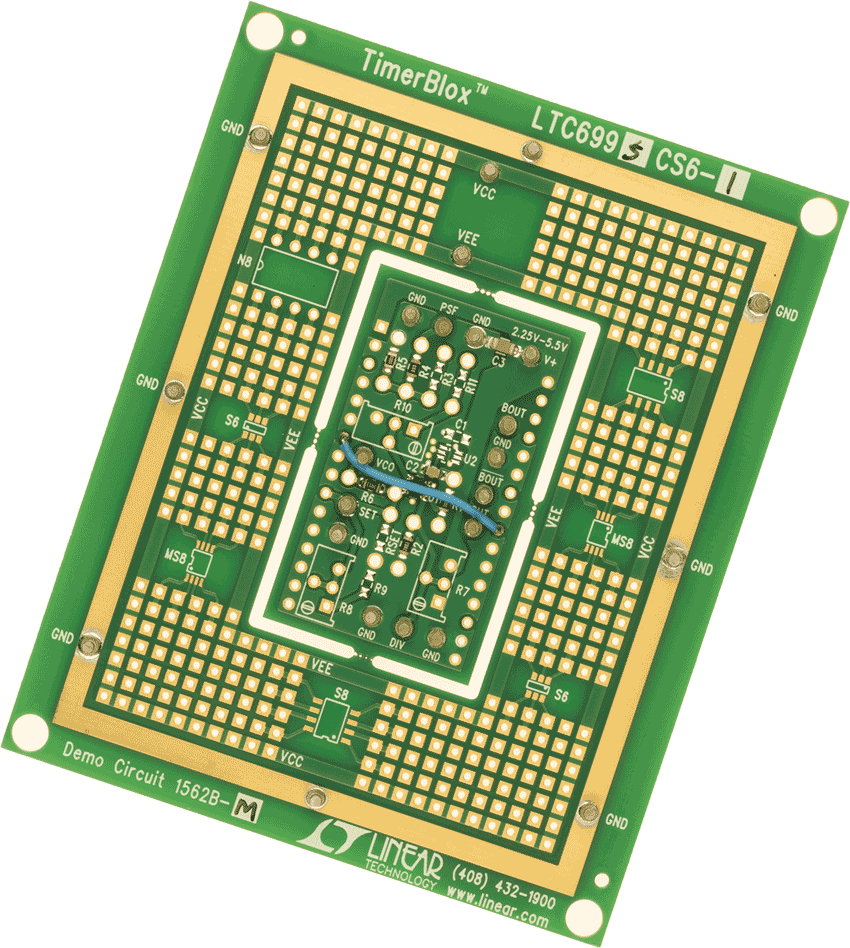

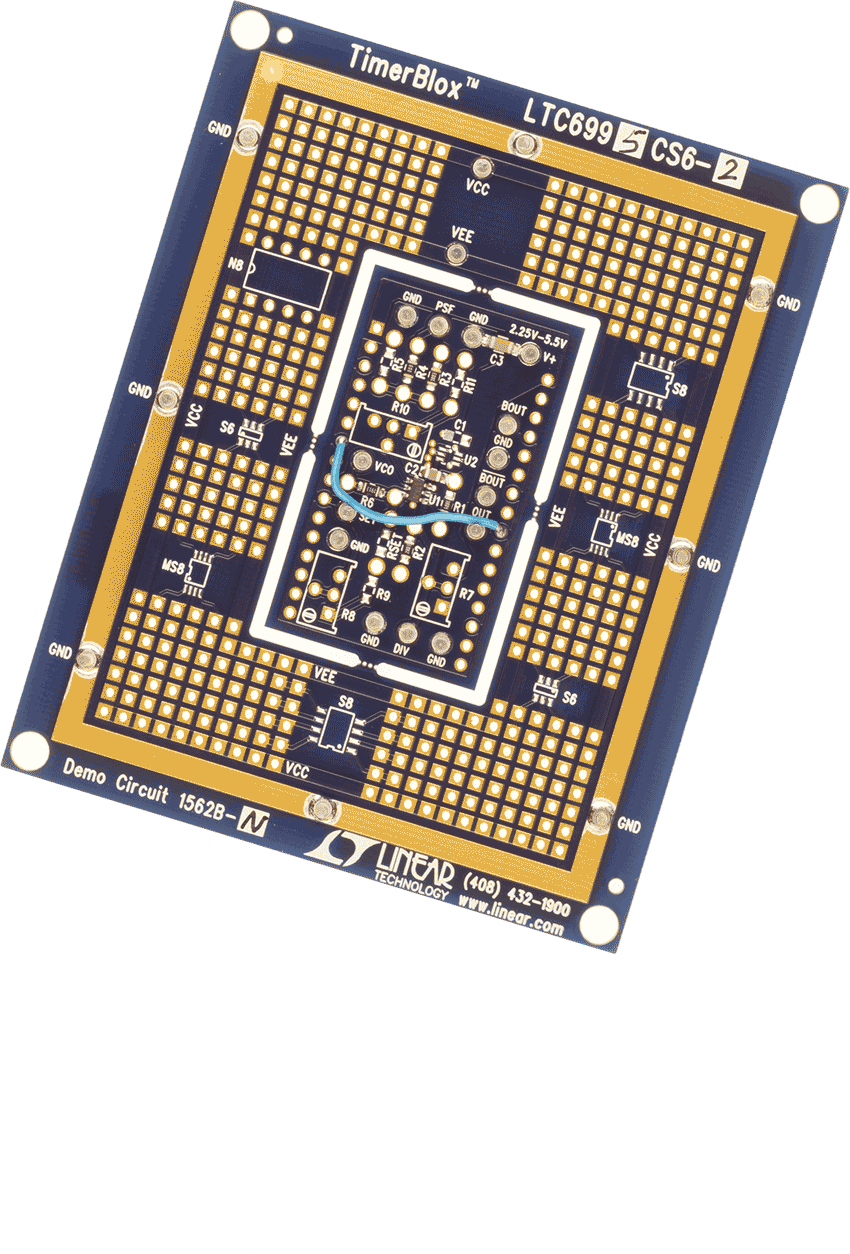

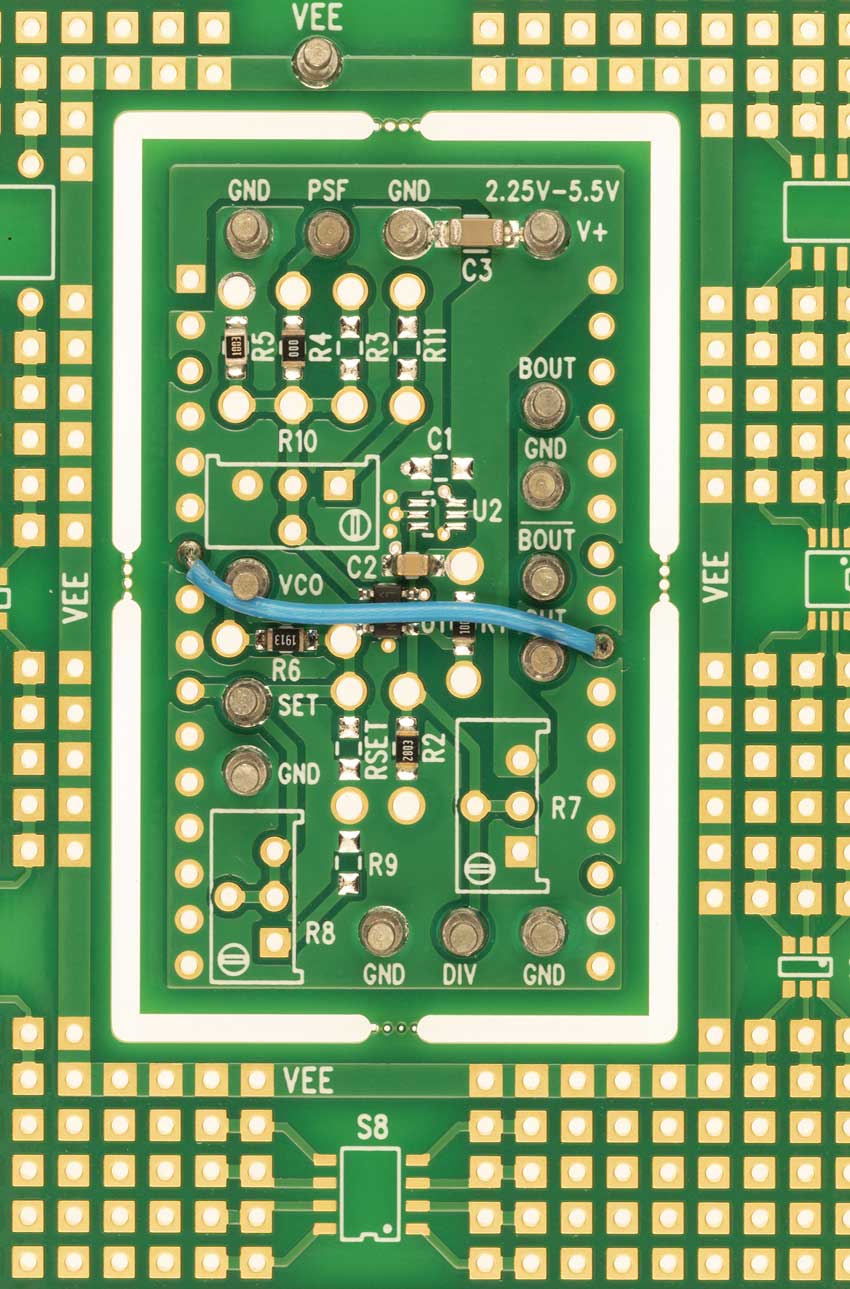

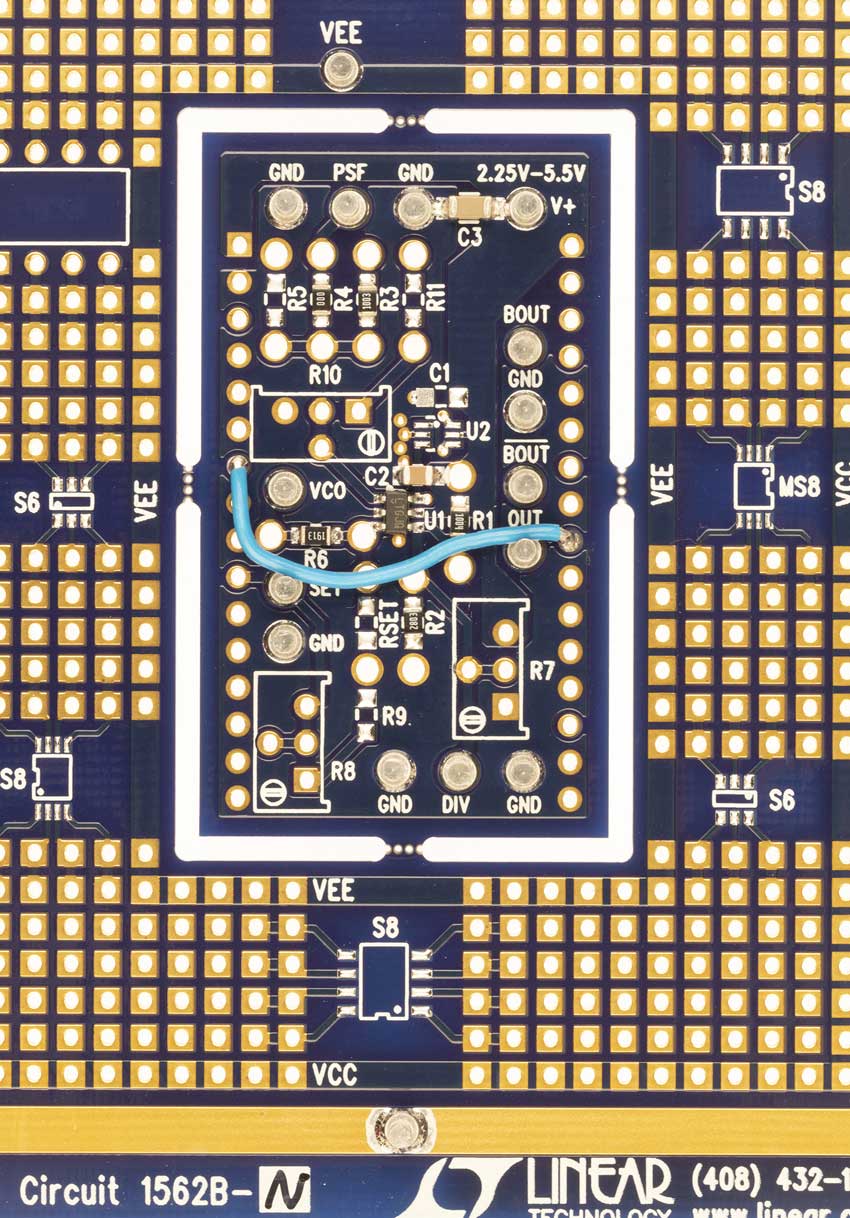

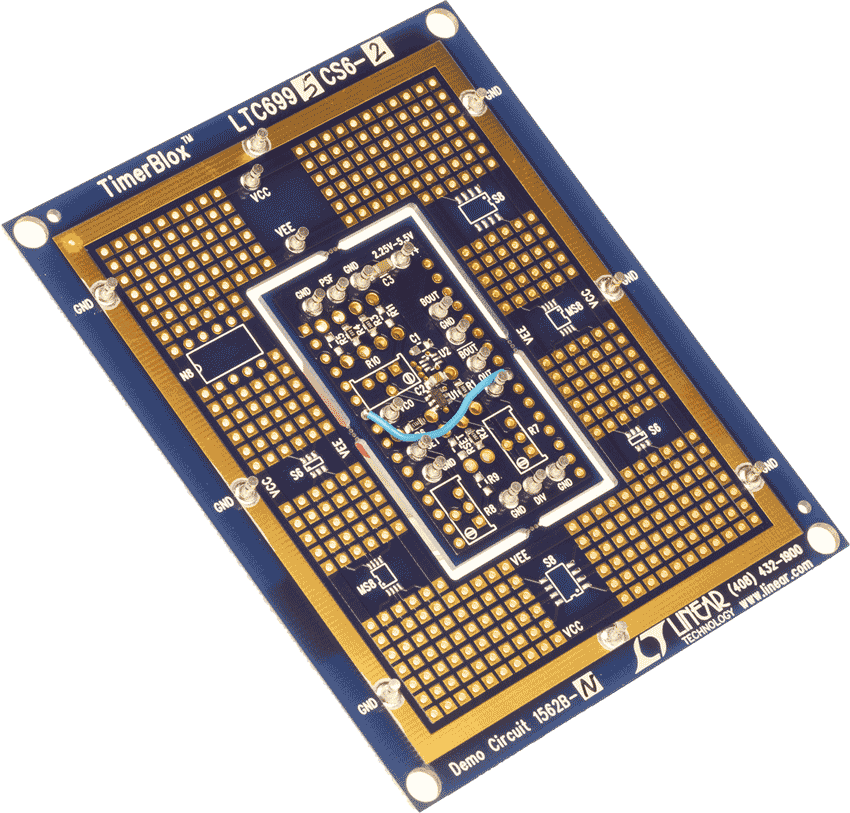

评估套件 (2)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

Models for the following parts are available in LTspice:

LTC6995-1
LTC6995-2
