LTC3128
推荐新设计使用具准确输入电流限值的 3A、单片式、降压-升压型超级电容器充电器和平衡器
- 产品模型
- 8
产品详情
-
准确度达 ±2% 的可编程 (高达 3A) 平均输入电流限值
-
可编程最大电容器电压限值
-
主动电荷平衡用于实现不匹配电容器的快速充电
-
可给单个电容器或堆叠式电容器充电
-
VIN 范围：1.73V 至 5.5V
-
VOUT 范围：1.8V 至 5.5V
-
当充电时从 VOUT 吸收的静态电流 <2μA
-
在停机模式中提供输出断接：<1μA IQ 停机电流
-
电源良好比较器
-
电源故障指示器
-
耐热性能增强型 20 引脚 (4mm x 5mm x 0.75mm) QFN 封装和 24 引脚 TSSOP 封装
LTC®3128 是一款高效率、降压-升压型 DC/DC 超级电容器充电器。其可在输入电压高于、低于或等于输出电压的情况下高效运作。LTC3128 具有准确的可编程平均输入电流限值、主动电荷平衡功能和可编程最大电容器电压。这种特性组合使得 LTC3128 非常适合于对后备电源系统中的大电容器进行安全的充电和保护。输入电流限值和最大电容器电压均采用单个电阻器来设置。平均输入电流可在一个 0.5A 至 3A 的可编程范围内进行准确的控制，而个别的最大电容器电压则可以设定在 1.8V 至 3.0V 之间。
LTC3128 的其他特点包括在突发模式 (Burst Mode®) 操作中从VOUT 吸收的静态电流<2μA、准确的电源良好和电源故障指示器、以及热过载保护功能。LTC3128 采用扁平的耐热性能增强型 20 引脚 4mm x 5mm x 0.75mm QFN 封装和 24 引脚 TSSOP 封装。
Applications
-
基于超级电容器的后备电源
-
存储器后备
-
服务器、RAID、RF 系统
-
工业、通信、计算
参考资料
数据手册 1
可靠性数据 1
用户手册 1
技术文章 3
解决方案设计及宣传手册 1
产品选型卡 1
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3128EFE#PBF | 24-Lead TSSOP w/ EP | ||
| LTC3128EFE#TRPBF | 24-Lead TSSOP w/ EP | ||
| LTC3128EUFD#PBF | 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | ||
| LTC3128EUFD#TRPBF | 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | ||
| LTC3128IFE#PBF | 24-Lead TSSOP w/ EP | ||
| LTC3128IFE#TRPBF | 24-Lead TSSOP w/ EP | ||
| LTC3128IUFD#PBF | 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | ||
| LTC3128IUFD#TRPBF | 20-Lead QFN (4mm x 5mm x 0.75mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL |
||
| LTC3128EFE#PBF | 量产 | |
| LTC3128EFE#TRPBF | 量产 | |
| LTC3128IFE#PBF | 量产 | |
| LTC3128IFE#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC3128
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

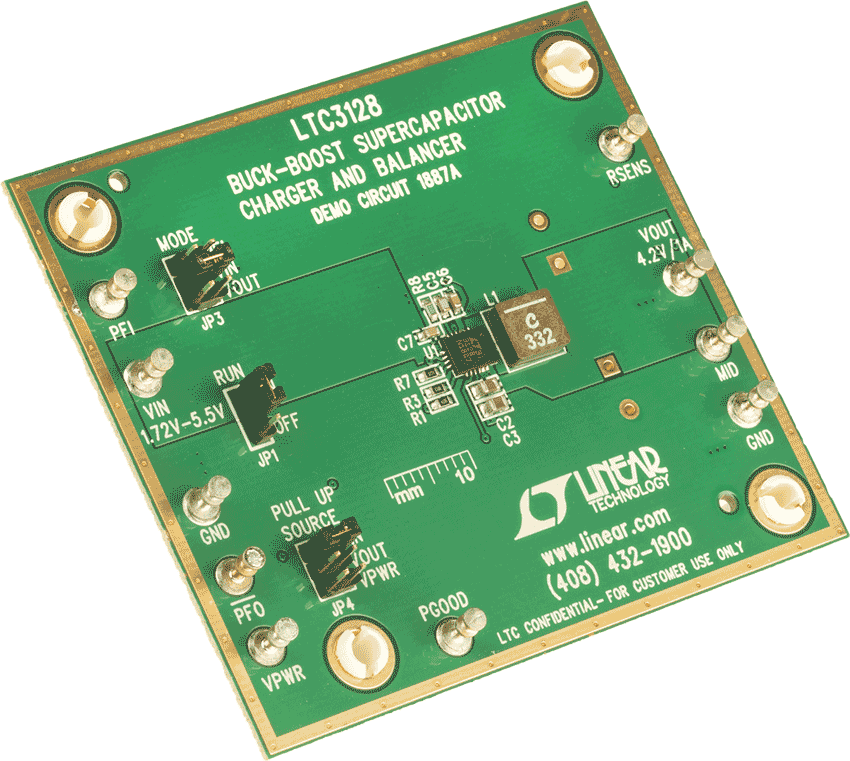

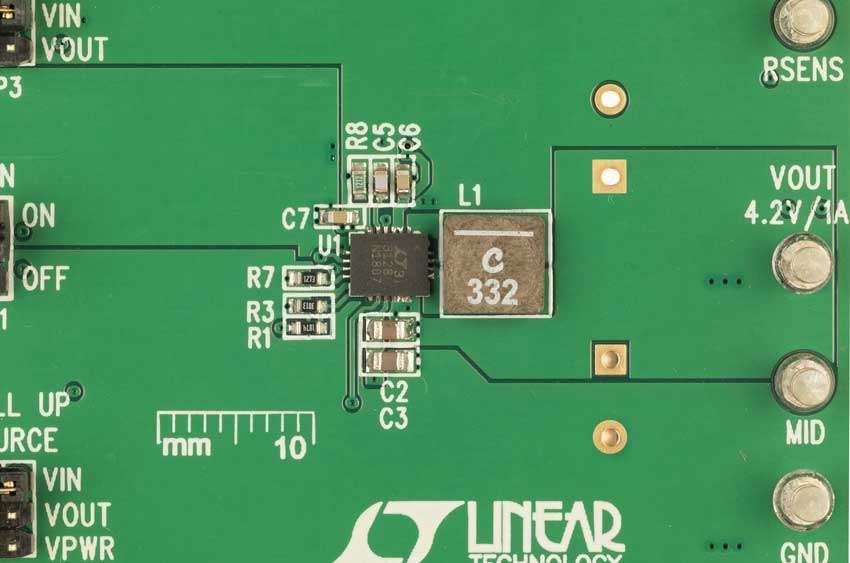

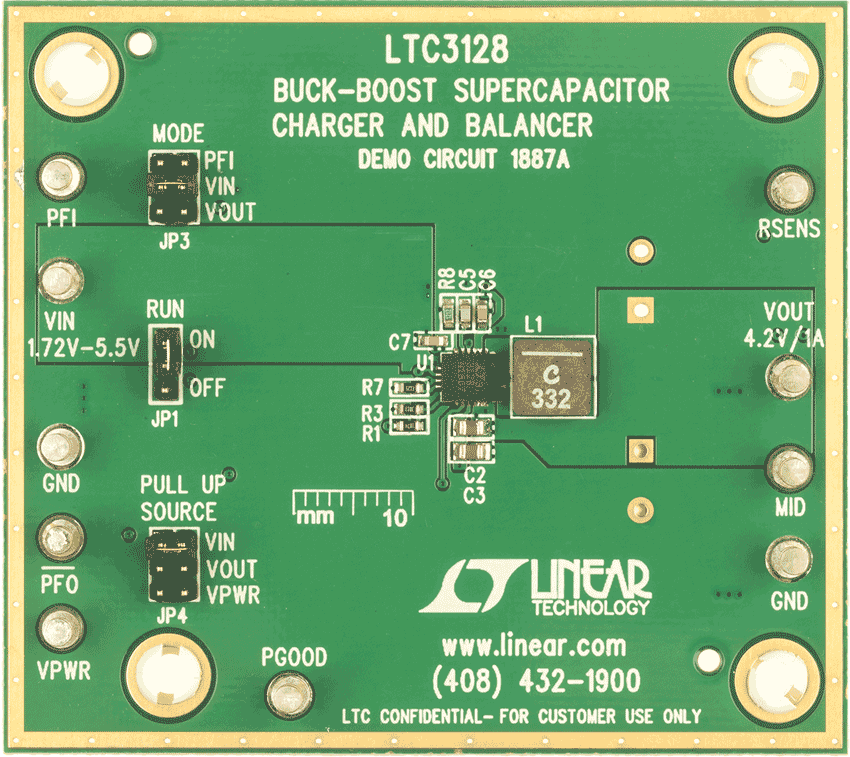

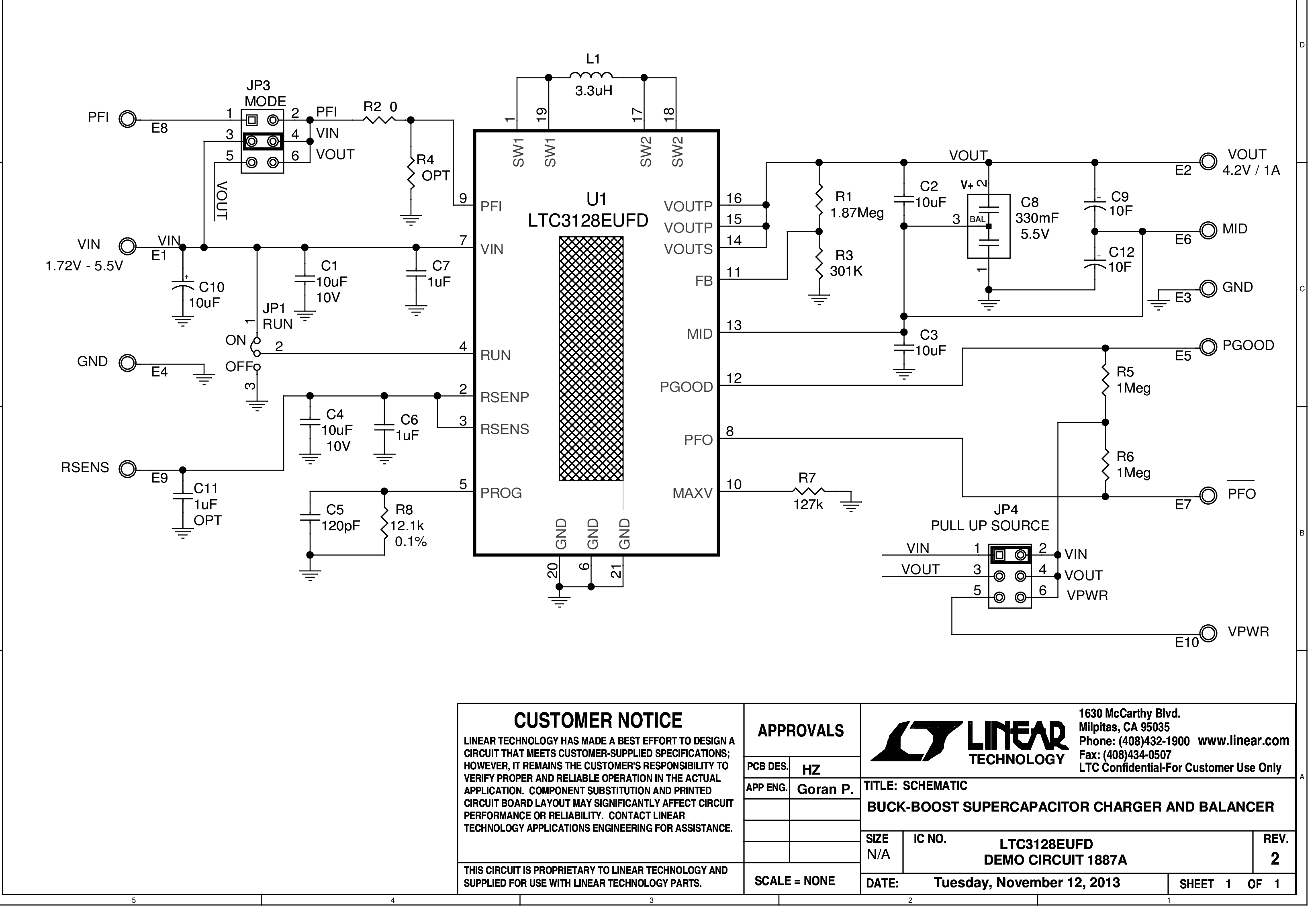

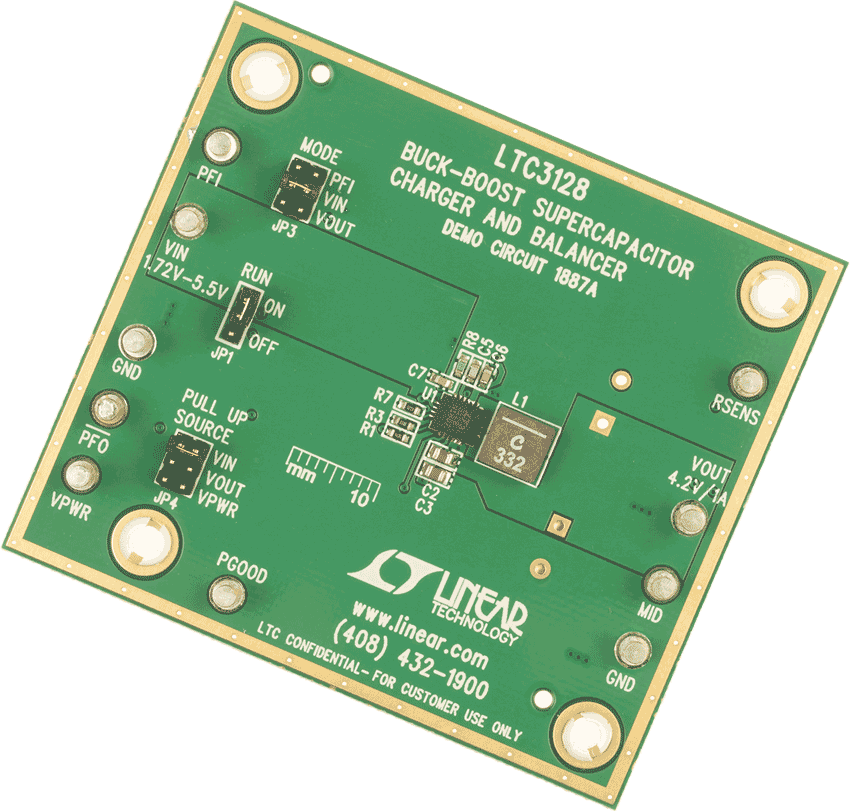

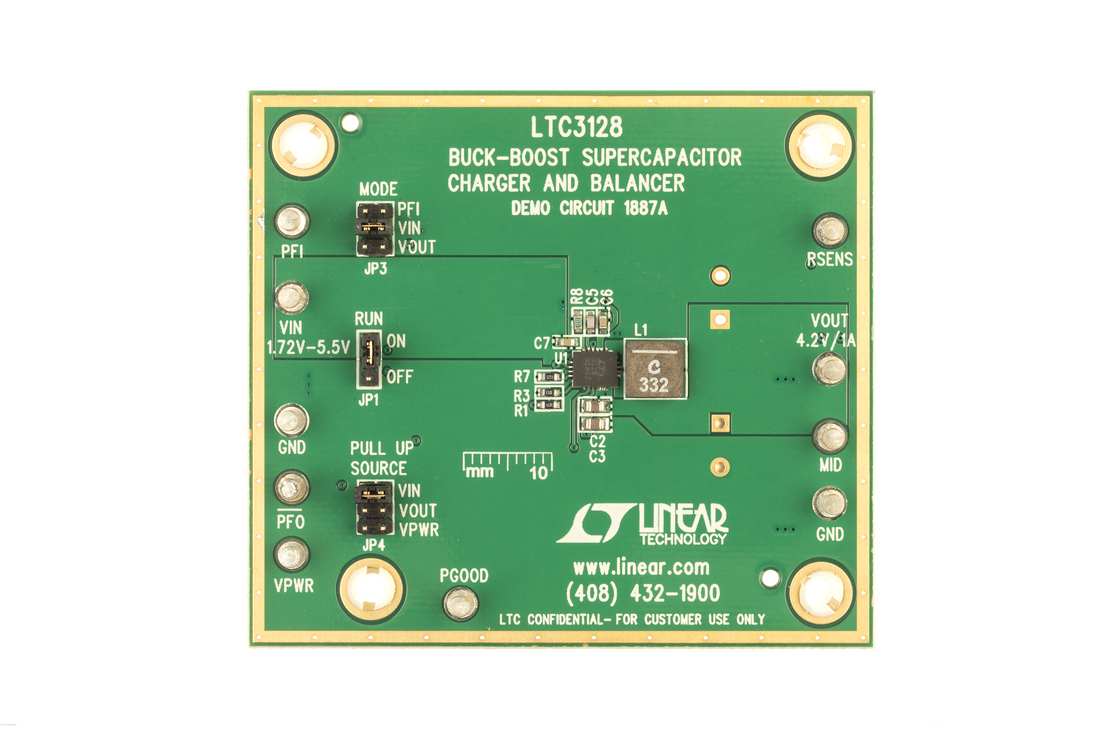

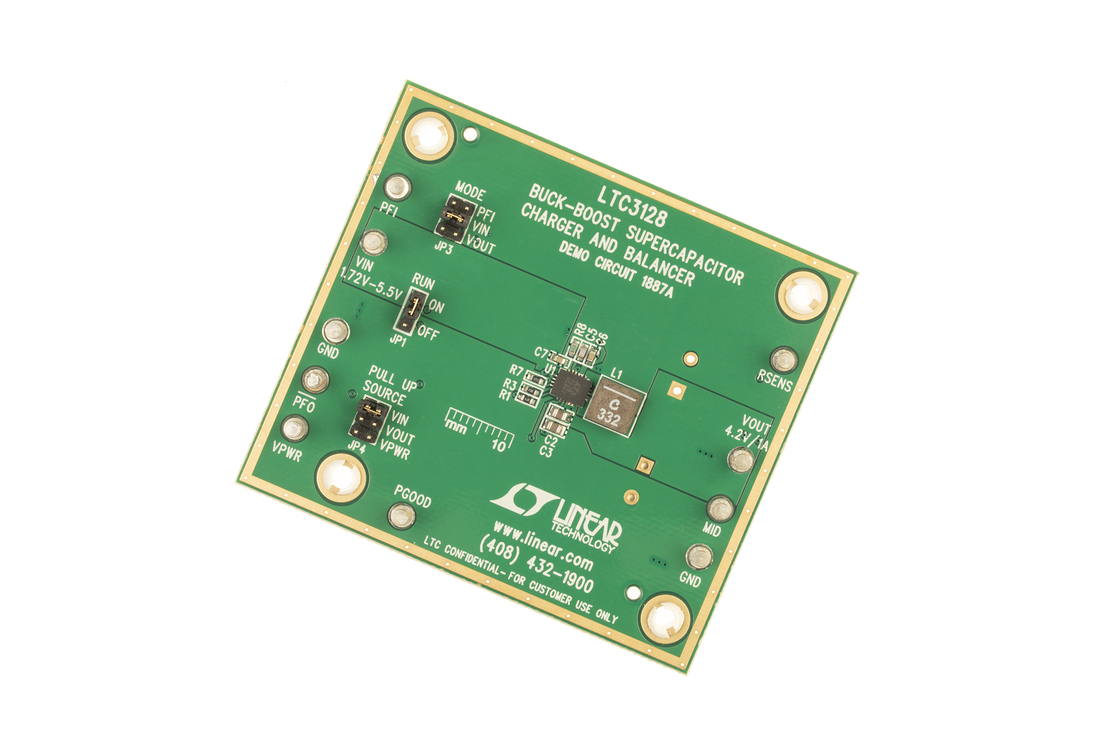

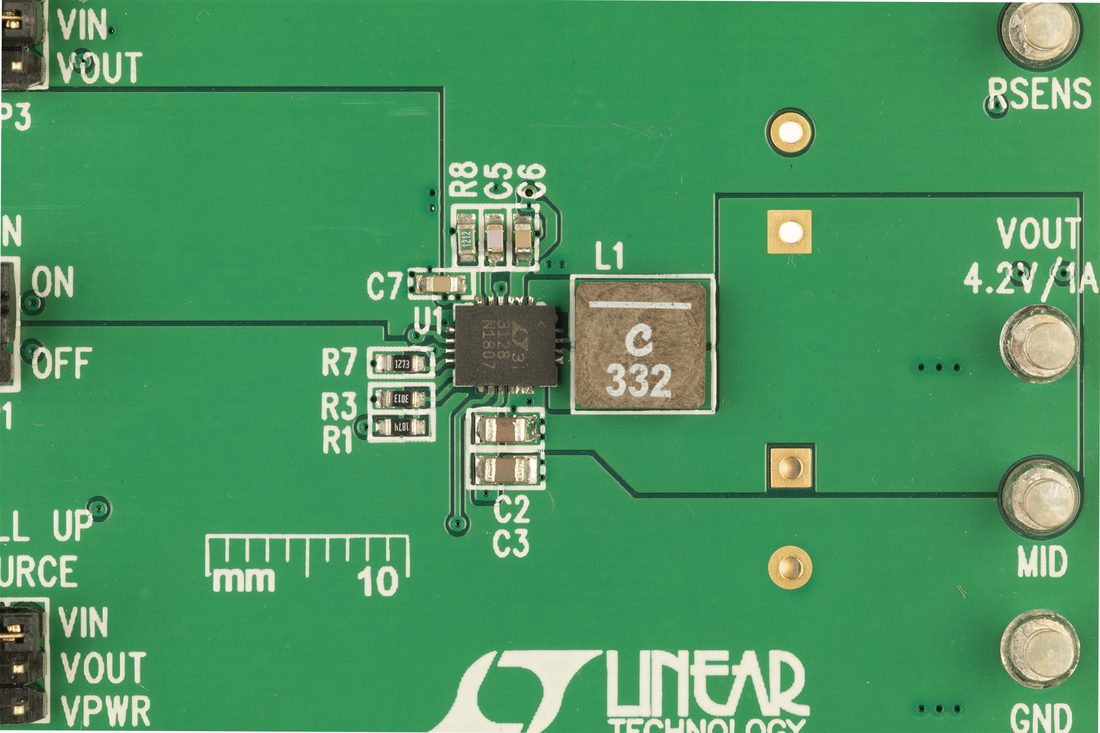

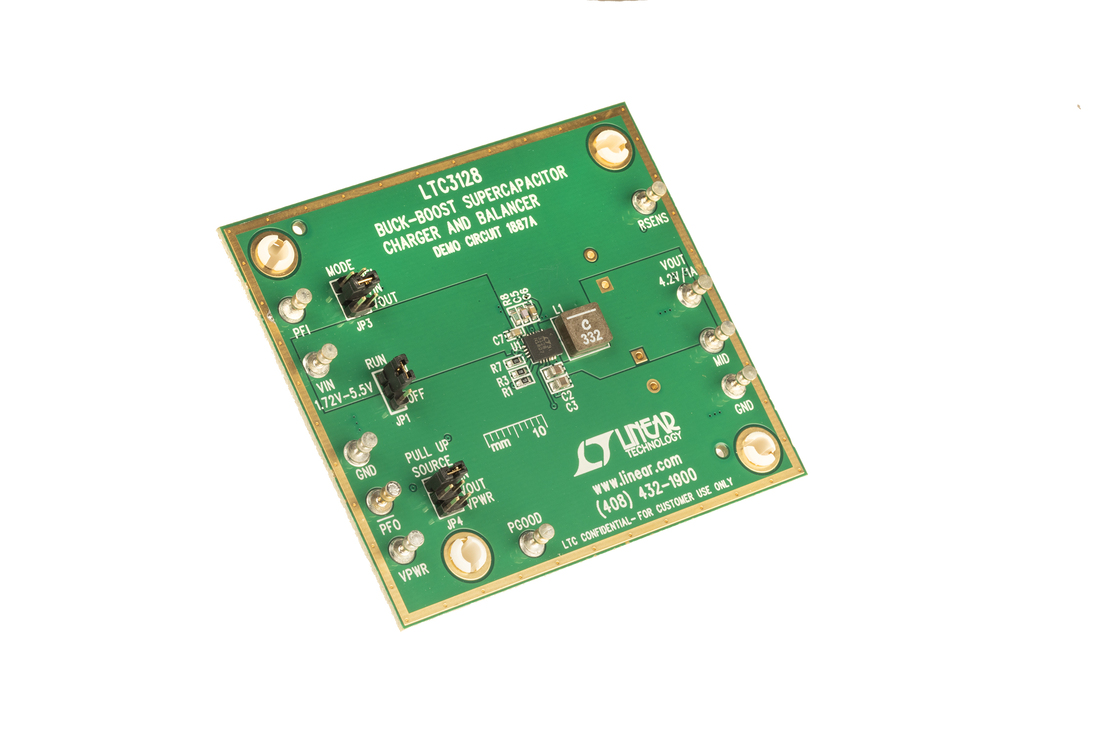

LTC3128 Demo Board | 2-Cell Supercap Charger and Balancer: 1.72VIN to 5.5VIN @ up to 3A
