LTC3631

高效率、高电压、100mA、同步降压型转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3631 - Step-Down (Buck) Regulators Download 1.03 KB LTspice LTC3631 Demo Circuit - High Efficiency, High Voltage 100mA Synchronous Step Down Converter (4.5-45V to 5V @ 100mA) Download 2.00KB
产品模型 24
特性
  • 宽输入电压范围：4.5V 至 45V
  • 过压闭锁功能提供高达 60V 保护
  • 内部高端和低端电源开关
  • 无需补偿
  • 100mA 输出电流
  • 低压差操作：100% 占空比
  • 低静态电流：12μA
  • 0.8V ±1% 反馈电压基准
  • 可调峰值电流限值
  • 内部和外部软起动
  • 具可调迟滞的精准 RUN 引脚门限
  • 3.3V、5V 和可调输出版本

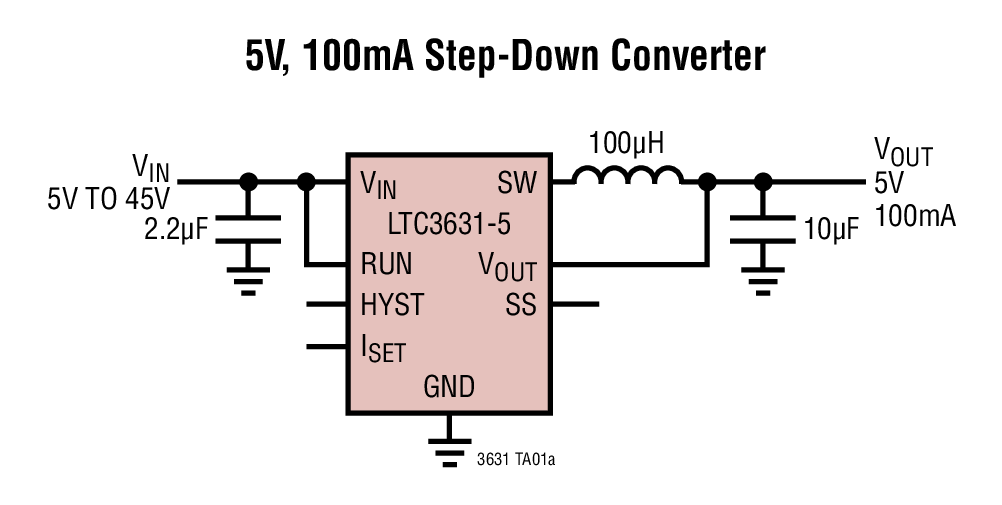

  • 固定输出版本仅需 3 个外部元件

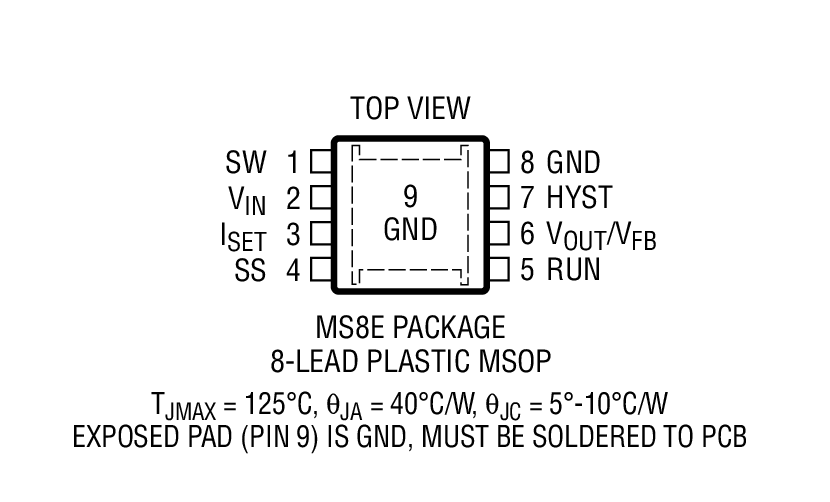

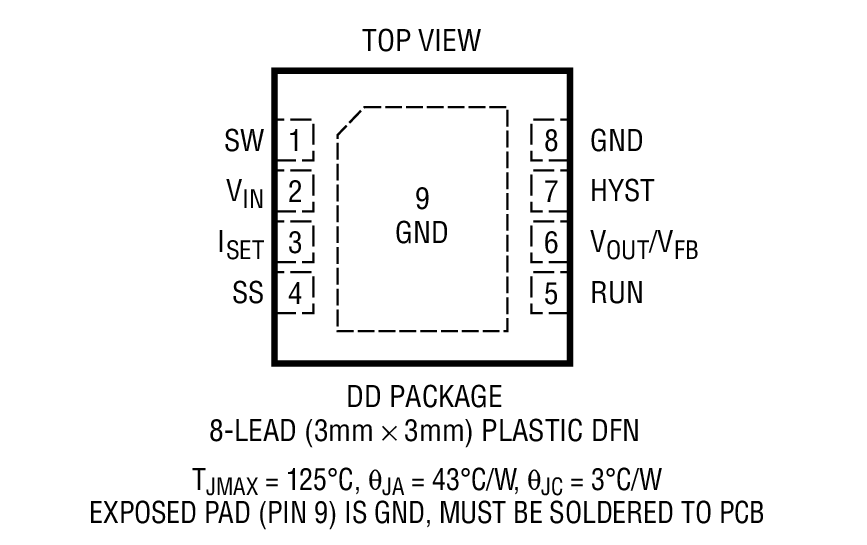

  • 扁平 (高度仅 0.75mm) 3mm x 3mm DFN 和耐热性能增强型 MS8E 封装



更多细节
show more Icon

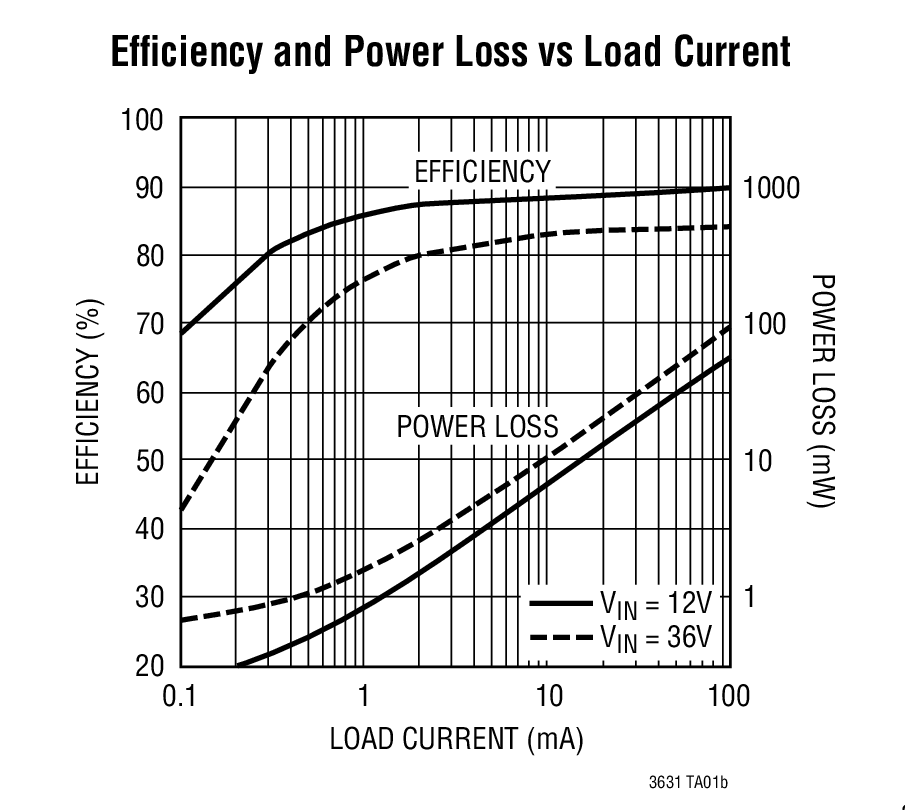

LTC®3631 是一款具有内部高端和同步开关的高压、高效率、降压型 DC/DC 转换器，在无负载条件下仅吸收 12μA 的典型 DC 电源电流，并保持了输出电压调节作用。

LTC3631 能够提供高达 100mA 的负载电流，并具有一个可编程峰值电流限值，该可编程峰值电流限值提供了一种用于在较低电流应用中优化效率的简单方法。LTC3631 兼具突发模式 (Burst Mode®) 操作、集成电源开关、低静态电流和可编程峰值电流限值，从而在一个宽负载电流范围内实现高效率。

凭借其 4.5V 至 45V 的宽输入电压范围以及能够保护器件免遭 60V 瞬变损坏的内部过压监视器，LTC3631 成为了一款适合对多种电源进行调节的坚固型转换器。此外，LTC3631 还具有一个精准运行门限和软起动功能，旨在保证系统电源启动操作在任何环境中均处于良好受控状态。

LTC3631 采用耐热性能增强型 3mm x 3mm DFN 和 MS8E 封装。



Applications

  • 4mA 至 20mA 电流环路
  • 工业控制电源
  • 分布式电源系统
  • 便携式仪器
  • 电池供电式设备
  • 汽车电源系统
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3631 - Step-Down (Buck) Regulators Download 1.03 KB LTspice LTC3631 Demo Circuit - High Efficiency, High Voltage 100mA Synchronous Step Down Converter (4.5-45V to 5V @ 100mA) Download 2.00KB
产品模型 24
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3631

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/25/2013
英文

LTC3631: High Efficiency, High Voltage 100mA Synchronous Step-Down Converter Data Sheet

打开PDF文件

redirect
525.00K
download

下载 PDF

PDF Vector

PDF

更新 10/10/2013
日文

LTC3631: 高効率、高電圧100mA 同期整流式降圧コンバータ データシート

打开PDF文件

redirect
685.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1499A - Demo Manual redirect icon

439.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R526 Reliability Data redirect icon

365.77 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 09/01/2009
英文
Robust DC/DC Step-Down Converter in 3mm × 3mm DFN Resists 60V Input Surges redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3631EDD#PBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631EDD#TRPBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631EDD-3.3#PBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631EDD-3.3#TRPBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631EDD-5#PBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631EDD-5#TRPBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631EMS8E#PBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631EMS8E#TRPBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631EMS8E-3.3#PBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631EMS8E-3.3#TRPBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631EMS8E-5#PBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631EMS8E-5#TRPBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IDD#PBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IDD#TRPBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IDD-3.3#PBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IDD-3.3#TRPBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IDD-5#PBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IDD-5#TRPBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IMS8E#PBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IMS8E#TRPBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IMS8E-3.3#PBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IMS8E-3.3#TRPBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IMS8E-5#PBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3631IMS8E-5#TRPBF 8-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 28, 2021

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3631EDD#PBF

量产

LTC3631EDD#TRPBF

量产

LTC3631EDD-3.3#PBF

量产

LTC3631EDD-3.3#TRPBF

量产

LTC3631EMS8E#PBF

量产

LTC3631EMS8E#TRPBF

量产

LTC3631EMS8E-3.3#PBF

量产

LTC3631EMS8E-3.3#TRPBF

量产

LTC3631IDD#PBF

量产

LTC3631IDD#TRPBF

量产

LTC3631IDD-3.3#PBF

量产

LTC3631IDD-3.3#TRPBF

量产

LTC3631IMS8E#PBF

量产

LTC3631IMS8E#TRPBF

量产

LTC3631IMS8E-3.3#PBF

量产

LTC3631IMS8E-3.3#TRPBF

量产

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

11月 8, 2021

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3631EDD-5#PBF

量产

LTC3631EDD-5#TRPBF

量产

LTC3631EMS8E-5#PBF

量产

LTC3631EMS8E-5#TRPBF

量产

LTC3631IDD-5#PBF

量产

LTC3631IDD-5#TRPBF

量产

LTC3631IMS8E-5#PBF

量产

LTC3631IMS8E-5#TRPBF

量产

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC3631EMS8E#PBF

量产

LTC3631EMS8E#TRPBF

量产

LTC3631EMS8E-3.3#PBF

量产

LTC3631EMS8E-3.3#TRPBF

量产

LTC3631EMS8E-5#PBF

量产

LTC3631EMS8E-5#TRPBF

量产

LTC3631IMS8E#PBF

量产

LTC3631IMS8E#TRPBF

量产

LTC3631IMS8E-3.3#PBF

量产

LTC3631IMS8E-3.3#TRPBF

量产

LTC3631IMS8E-5#PBF

量产

LTC3631IMS8E-5#TRPBF

量产

pdf

PCN20_0128_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 28, 2021

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3631EDD#PBF

量产

LTC3631EDD#TRPBF

量产

LTC3631EDD-3.3#PBF

量产

LTC3631EDD-3.3#TRPBF

量产

LTC3631EMS8E#PBF

量产

LTC3631EMS8E#TRPBF

量产

LTC3631EMS8E-3.3#PBF

量产

LTC3631EMS8E-3.3#TRPBF

量产

LTC3631IDD#PBF

量产

LTC3631IDD#TRPBF

量产

LTC3631IDD-3.3#PBF

量产

LTC3631IDD-3.3#TRPBF

量产

LTC3631IMS8E#PBF

量产

LTC3631IMS8E#TRPBF

量产

LTC3631IMS8E-3.3#PBF

量产

LTC3631IMS8E-3.3#TRPBF

量产

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon
11月 8, 2021

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3631EDD-5#PBF

量产

LTC3631EDD-5#TRPBF

量产

LTC3631EMS8E-5#PBF

量产

LTC3631EMS8E-5#TRPBF

量产

LTC3631IDD-5#PBF

量产

LTC3631IDD-5#TRPBF

量产

LTC3631IMS8E-5#PBF

量产

LTC3631IMS8E-5#TRPBF

量产

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon
2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC3631EMS8E#PBF

量产

LTC3631EMS8E#TRPBF

量产

LTC3631EMS8E-3.3#PBF

量产

LTC3631EMS8E-3.3#TRPBF

量产

LTC3631EMS8E-5#PBF

量产

LTC3631EMS8E-5#TRPBF

量产

LTC3631IMS8E#PBF

量产

LTC3631IMS8E#TRPBF

量产

LTC3631IMS8E-3.3#PBF

量产

LTC3631IMS8E-3.3#TRPBF

量产

LTC3631IMS8E-5#PBF

量产

LTC3631IMS8E-5#TRPBF

量产

pdf

PCN20_0128_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

部分模型 产品周期 描述

PowerPath、理想二极管和负载开关1
LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

TimerBlox1
LTC6991
popup image
Cart

量产

TimerBlox：可重置的低频振荡器

数字温度传感器1
LTC2991
popup image
Cart

推荐新设计使用

8 通道 I2C 电压、电流和温度监视器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

LTC2991
popup image
Cart

推荐新设计使用

8 通道 I2C 电压、电流和温度监视器

评估套件 1

reference details image

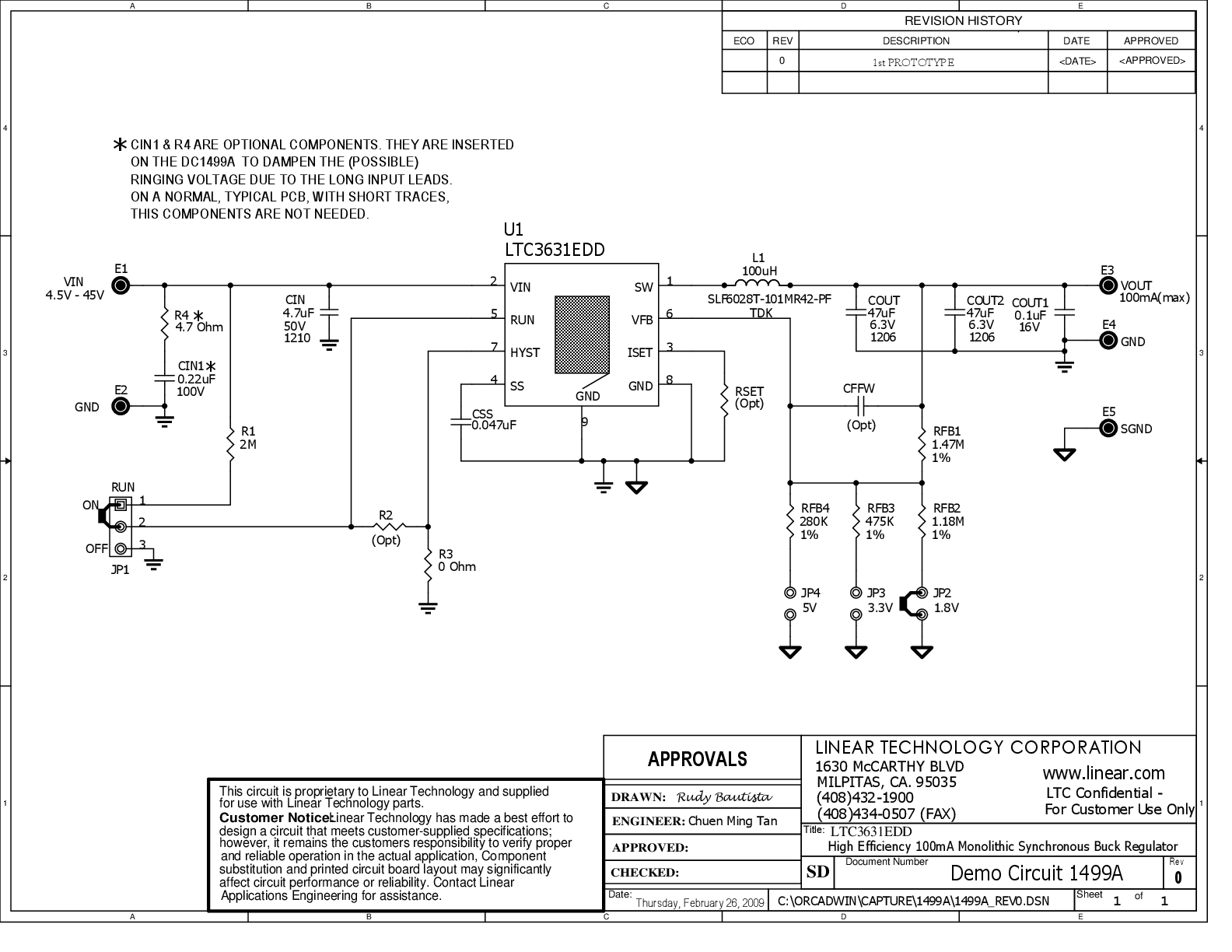

DC1499A

LTC3631EDD演示板 | 60V瞬态，4.5V ≤ VIN ≤ 45V，VOUT = 1.8V/3.3V/5V (100mA)

zoom

DC1499A

LTC3631EDD演示板 | 60V瞬态，4.5V ≤ VIN ≤ 45V，VOUT = 1.8V/3.3V/5V (100mA)

download icon

下载

 print icon

打印
DC1499A
LTC3631EDD演示板 | 60V瞬态，4.5V ≤ VIN ≤ 45V，VOUT = 1.8V/3.3V/5V (100mA)
立即购买 更多内容

产品详情

演示电路DC1499A是一款高效率降压DC/DC转换器，内置集成内部高端和同步电源开关的LTC3631，静态电源功耗仅为12μA。它具有4.5V至45V的宽输入范围和内部过压监控器，能够在60V浪涌中保护器件。跳线可选输出最高可达5V。LTC3631可提供高达100mA的负载电流，并具有可编程峰值电流限值，从而提供了一种简单的方法来优化较低电流应用中的效率。LTC3631无需补偿即可通过极少的元件轻松配置。

资料

pdf icon

ZIP

DC1499A - Design File Download

2.00M

pdf icon

PDF

DC1499A - Schematic Download

82.00K

pdf icon

PDF

DC1499A - Demo Manual Download

439.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC1499A

LTC3631EDD演示板 | 60V瞬态，4.5V ≤ VIN ≤ 45V，VOUT = 1.8V/3.3V/5V (100mA)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3631 - Step-Down (Buck) Regulators Download

1.03 K

spice tool Lt Spice

LTC3631 Demo Circuit - High Efficiency, High Voltage 100mA Synchronous Step Down Converter (4.5-45V to 5V @ 100mA) Download

2.00K

最新评论

需要发起讨论吗？ 没有关于 ltc3631的相关讨论？是否需要发起讨论？
在论坛上发起讨论

近期浏览

产品详情
参考资料
软件和型号相关生态系统
评估套件
工具及仿真模型
最新评论
