概览
优势和特点
- 宽工作输入电压范围：4V至76V
- 同步工作，以实现更高效率
- 内部高端和低端功率MOSFET
- 无需补偿
- 可调50mA至500mA最大输出电流
- 低压差工作模式：100%占空比
- 低静态电流：12μA
- 宽输出范围：0.8V至VIN
- 0.8V ±1%反馈基准电压
- 精确的RUN引脚阈值
- 内部和外部软启动
- 可编程1.8V、3.3V、5V或可调输出
- 只需极少的外部元件
- 薄型(0.75mm)3mm × 5mm DFN和散热增强型MSE16封装
- 通过AEC-Q100汽车应用认证
产品详情
LTC3630A是一款高效率降压DC/DC转换器，集成内部高端和同步电源开关，直流电源功耗仅为12μA，空载时可保持稳定的输出电压。
LTC3630A可提供高达500mA的负载电流，并具有可编程峰值电流限值，从而提供了一种简单的方法来优化效率、减少输出纹波和元件尺寸。LTC3630A结合了突发工作(Burst Mode®)模式、集成电源开关、低静态电流和可编程峰值电流限值特性，可在各种负载电流范围内提供高效率。
LTC3630A具有4V至76V的宽输入范围，是一款适合调节各种电源的鲁棒转换器。反馈比较器输出允许多个LTC3630A在高电流应用中并联。
LTC3630A采用散热增强型3mm × 5mm DFN和MSE16两种封装。
| Vin范围 | |
| LTC3630 | 4.5V至65V |
| LTC3630A | 4.5V至76V |
应用
- 工业控制电源
- 医疗设备
- 便携式仪表
- 汽车
- 航空电子
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (2)
参考资料
-
R526 Reliability Data3/26/2018
-

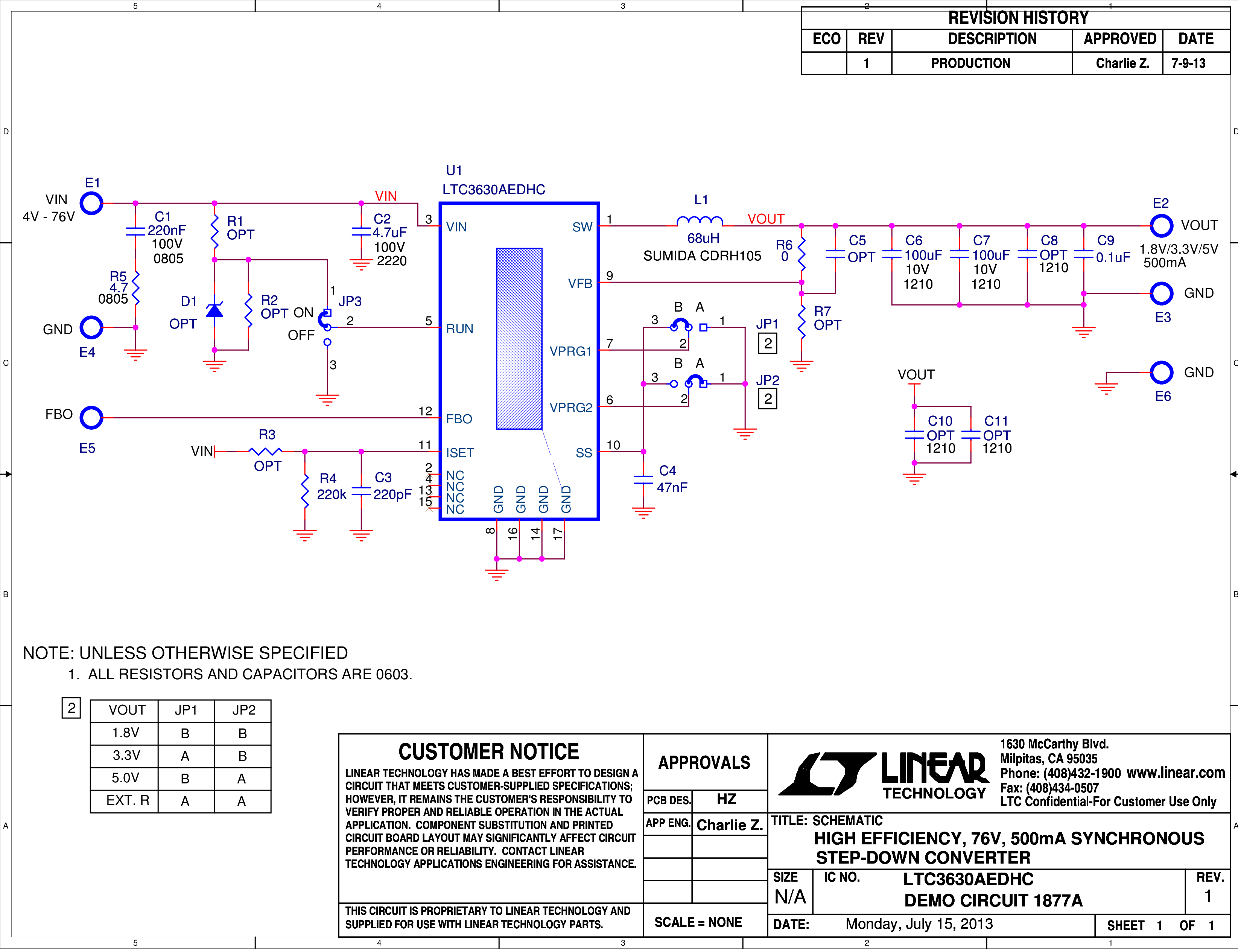

DC1877A - Demo Manual1/19/2015
-

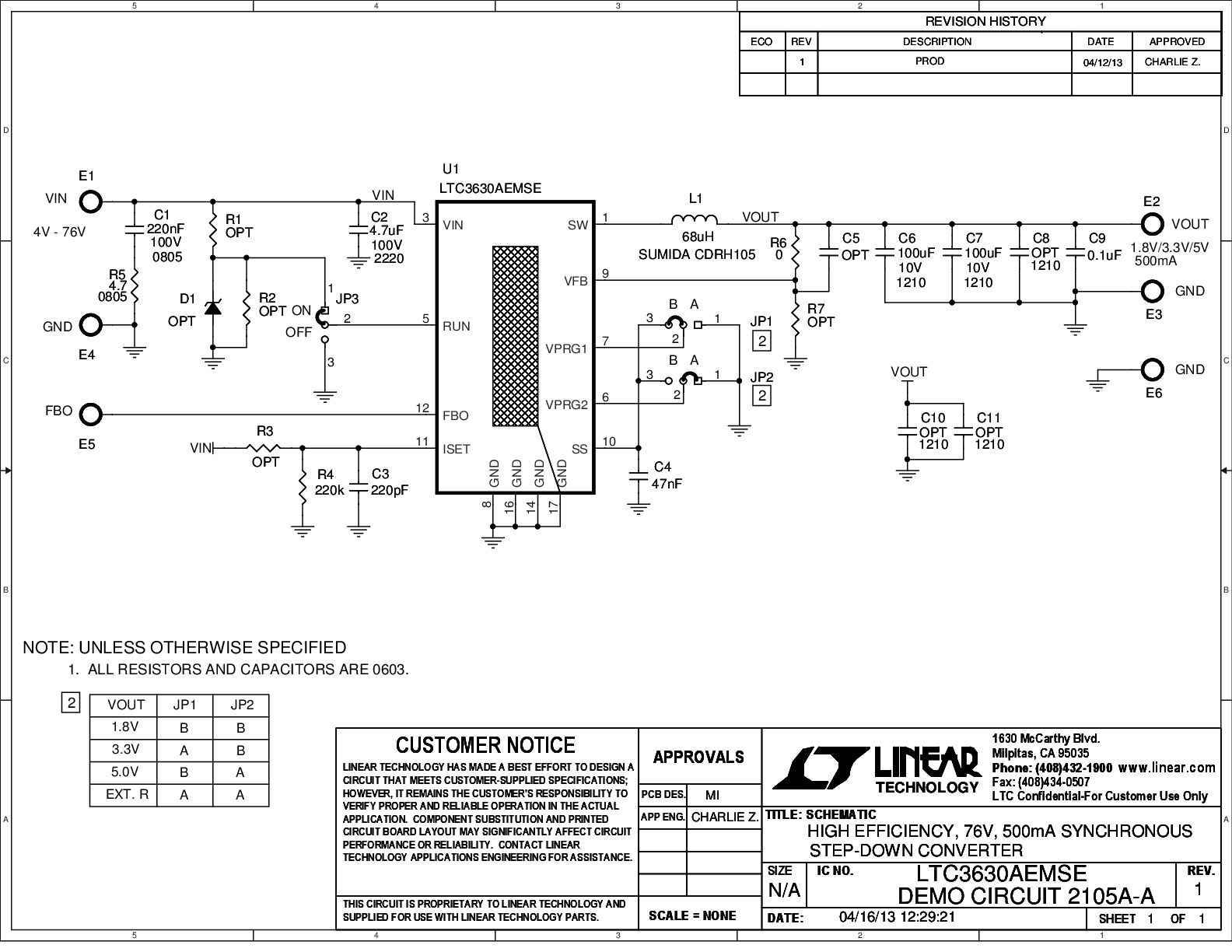

DC2105A - Demo Manual8/1/2013
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3630
LTC3630A
