LTC3630

高效率、65V、500mA 同步降压型转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 16
特性
  • 宽工作输入电压范围:4V 至 65V
  • 同步运作以实现最高的效率
  • 内部高端和低端功率 MOSFET
  • 无需进行补偿
  • 50mA 至 500mA 的可调最大输出电流
  • 低压差操作:100% 占空比
  • 低静态电流:12μA
  • 宽输出范围:0.8V 至 VIN
  • 0.8V ±1% 反馈电压基准
  • 精准 RUN 引脚门限
  • 内部和外部软起动
  • 可编程 1.8V、3.3V、5V 或可调输出
  • 所需外部组件极少

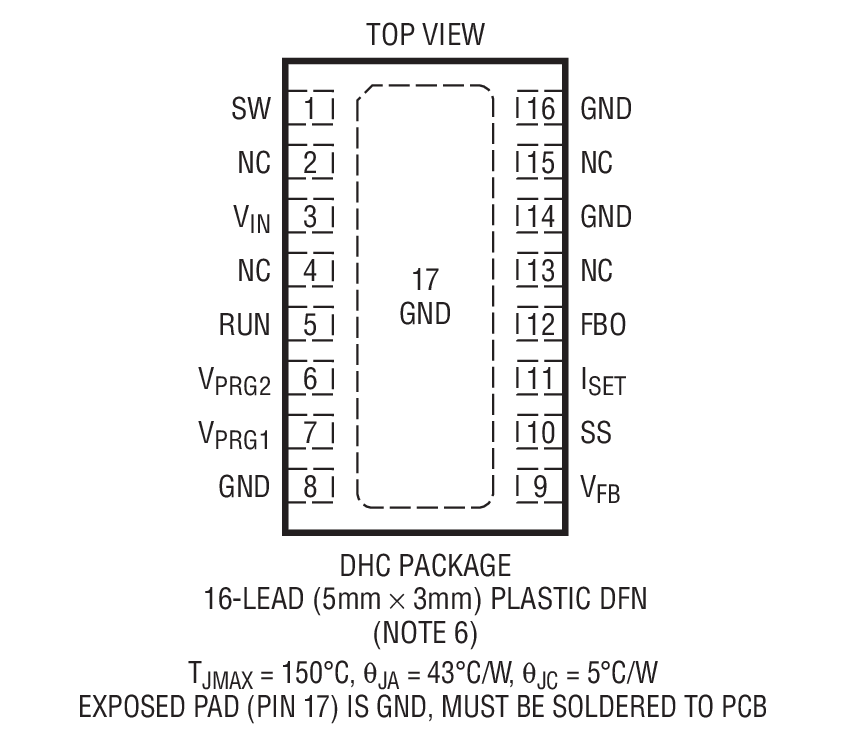

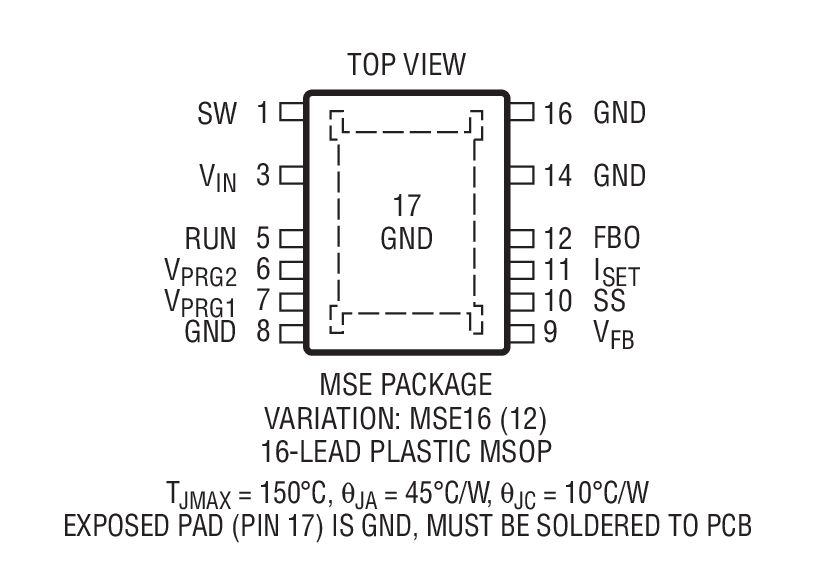

  • 扁平 (高度仅 0.75mm) 3mm x 5mm DFN 封装和耐热性能增强型 MSE16 封装

更多细节
show more Icon

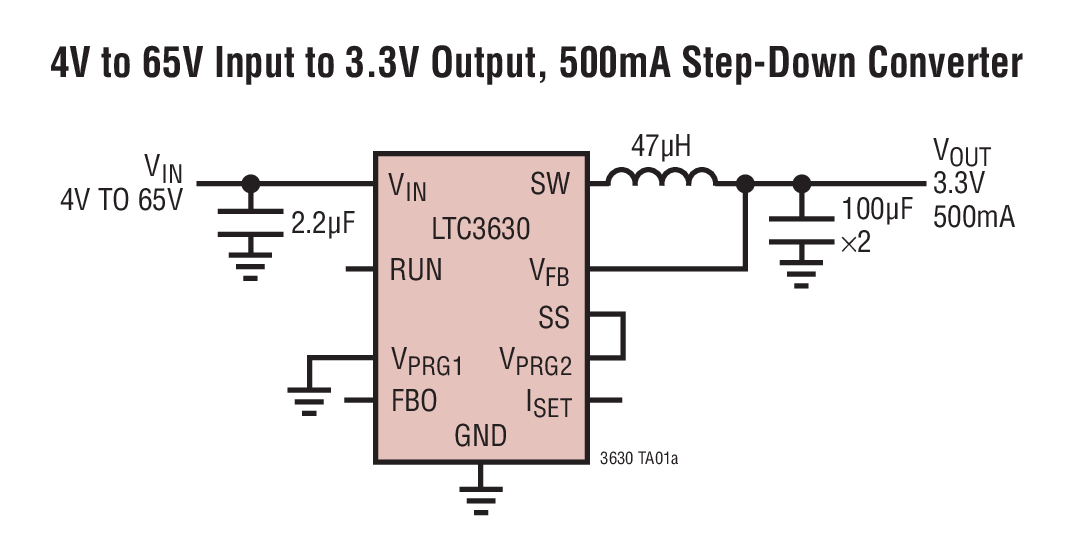

LTC®3630 是一款具有内部高端和同步电源开关的高效率降压型 DC/DC 转换器,在无负载条件下仅吸收 12μA (典型值) 的 DC 电源电流,同时保持了一个稳定的输出电压。

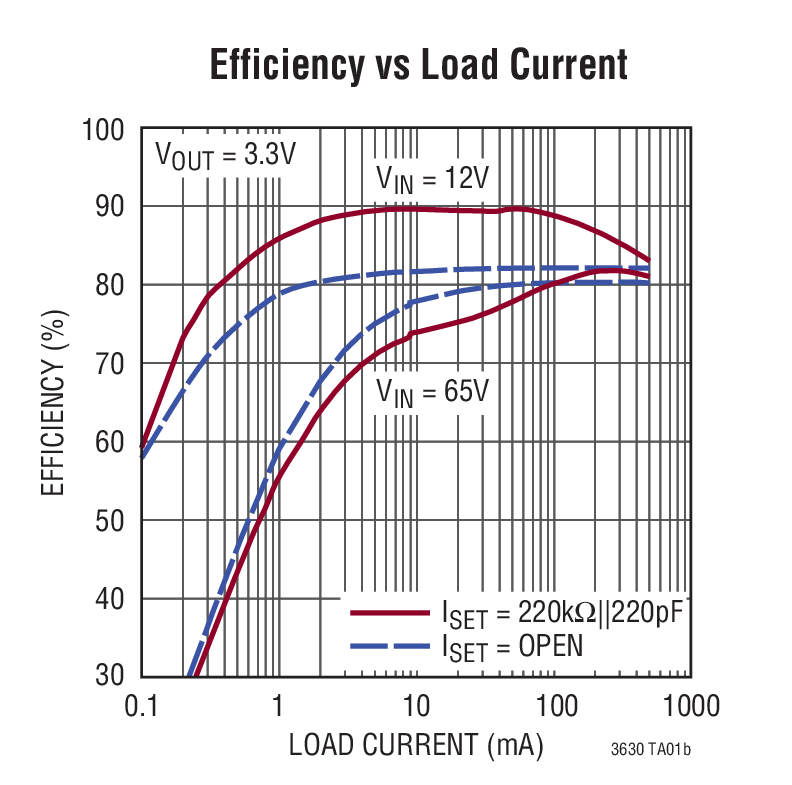

LTC3630 能够提供高达 500mA 的负载电流,并具有一个可编程峰值电流限值,故而提供了一种用于优化效率及减小输出纹波和组件尺寸的简单方法。LTC3630 兼具突发模式 (Burst Mode®) 操作、集成型电源开关、低静态电流和可编程峰值电流限值,从而在一个很宽的负载电流范围内实现了高效率。

凭借其 4V 至 65V 的宽输入电压范围,LTC3630 成为了一款适合对多种电源实施稳压的坚固型转换器。此外,LTC3630 还具有一个精准的门限和软起动功能,旨在保证电源系统启动操作在任何环境中均处于良好受控的状态。一个反馈比较器输出允许在较高电流应用中将多个 LTC3630 并联起来使用。

LTC3630 采用耐热性能增强型 3mm x 5mm DFN 和 MSE16 封装。


Applications

  • 工业控制电源
  • 医疗设备
  • 分布式电源系统
  • 便携式仪器
  • 电池供电型设备
  • 汽车
  • 航空电子设备


产品模型 16
