概览
优势和特点

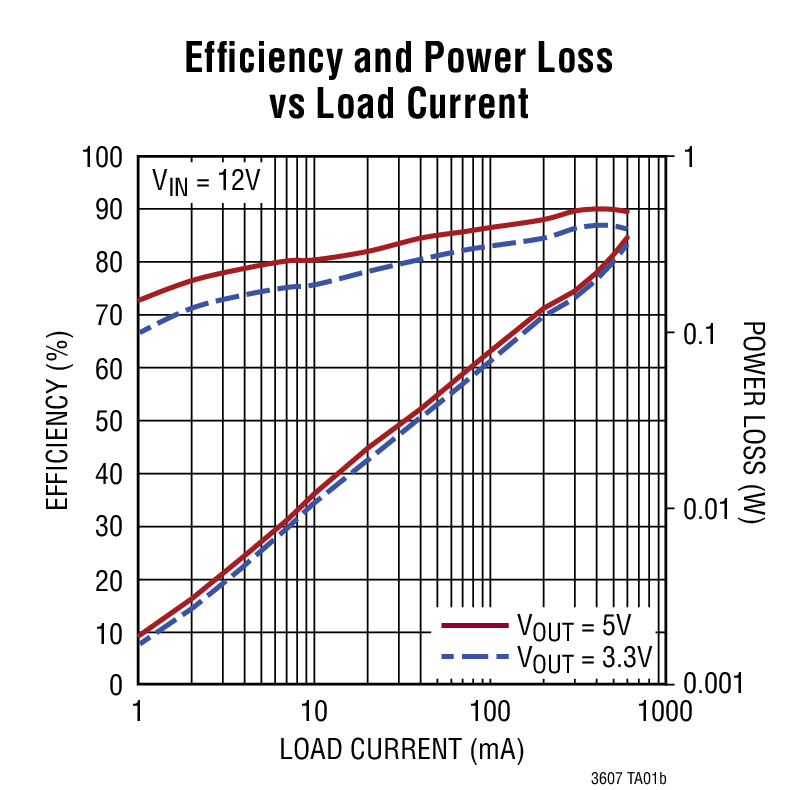

- 高效率：达 96%
- 非常低的静态电流：55μA (总值)
- 2.25MHz 恒定频率操作
- 低压差操作：100% 占空比
- 低纹波 (典型值为 <30mVP-P) 突发模式 (Burst Mode®) 操作
- 峰值电流模式控制架构用于实现超卓的电压和负载瞬态响应
- 宽电压输入范围：4.5V 至 15V
- 每通道 600mA 的额定输出电流
- 0.6V 基准可提供低输出电压
- ±1.5% 输出电压准确度
- 超低停机电流：IQ < 1μA
- 内部补偿
- 电源良好输出
- 外部频率同步 (1MHz 至 4MHz)
- 用于每个通道的独立内部软起动

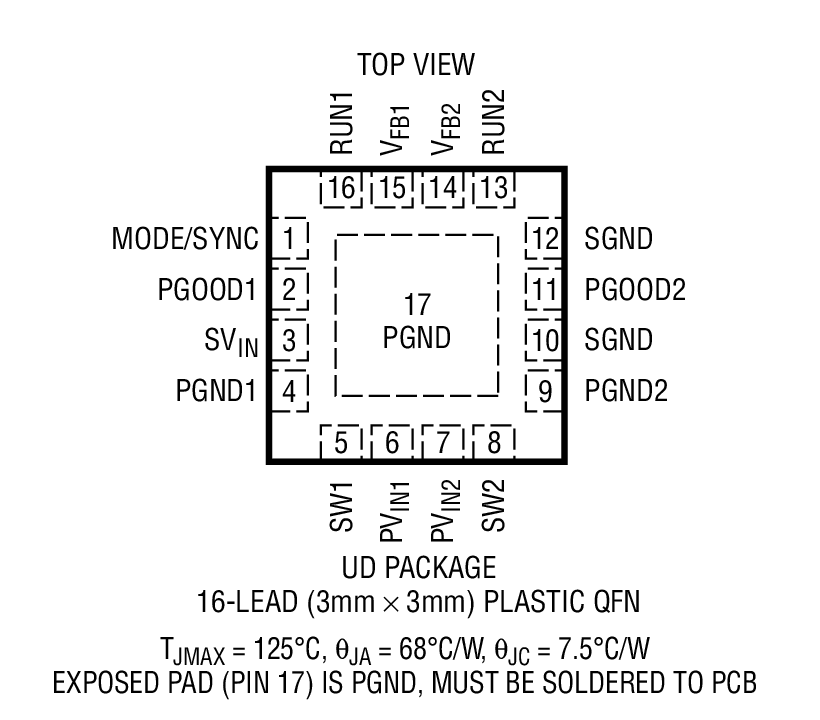

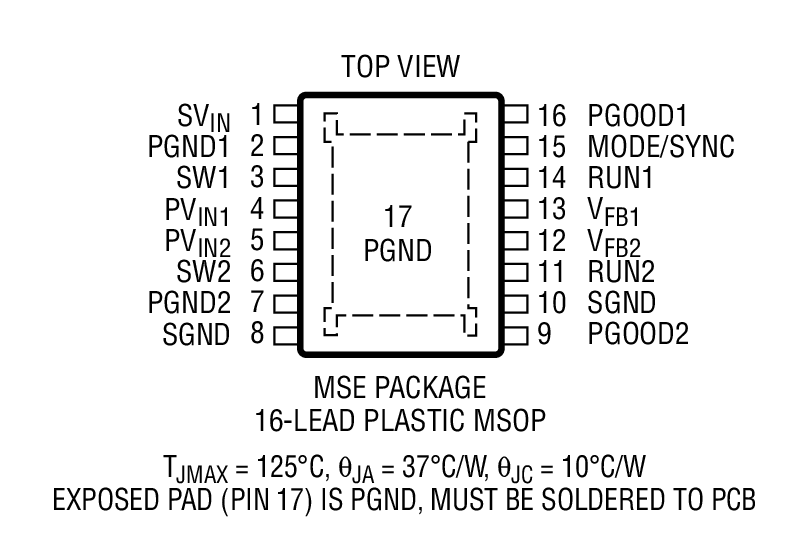

- 小外形 16 引脚耐热性能增强型扁薄 QFN (3mm x 3mm) 封装和 MSE 封装
产品详情
LTC®3607 是一款 15V 双通道 600mA 单片式同步降压型稳压器，其仅具有 55μA 的静态电流。该器件可在一个 4.5V 至 15V 的宽输入电压范围内运作，适合于多种应用 (包括双锂离子电池供电式产品)。LTC3607 采用一个 2.25MHz 的恒定开关频率，因而允许使用纤巧和低成本的电容器以及高度 ≤1mm 的电感器。每个输出电压的可调范围为 0.6V 至 VIN。内部同步电源开关可提供高效率，而无需使用外部肖特基二极管。
LTC3607 提供了一个用户可选模式输入，以允许用户通过牺牲纹波噪声性能来换取轻负载效率的提升；突发模式操作可在轻负载条件下提供较高的效率，而脉冲跳跃模式则提供了较低的纹波噪声。
为了进一步实现电池运行时间的较大化，在压差条件下连续接通 P 沟道 MOSFET (100% 占空比)。在停机模式中，该器件的吸收电流 <1μA。
应用
- 双锂离子电池电源
- 汽车应用
- 服务器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R539 Reliability Data3/26/2018
-

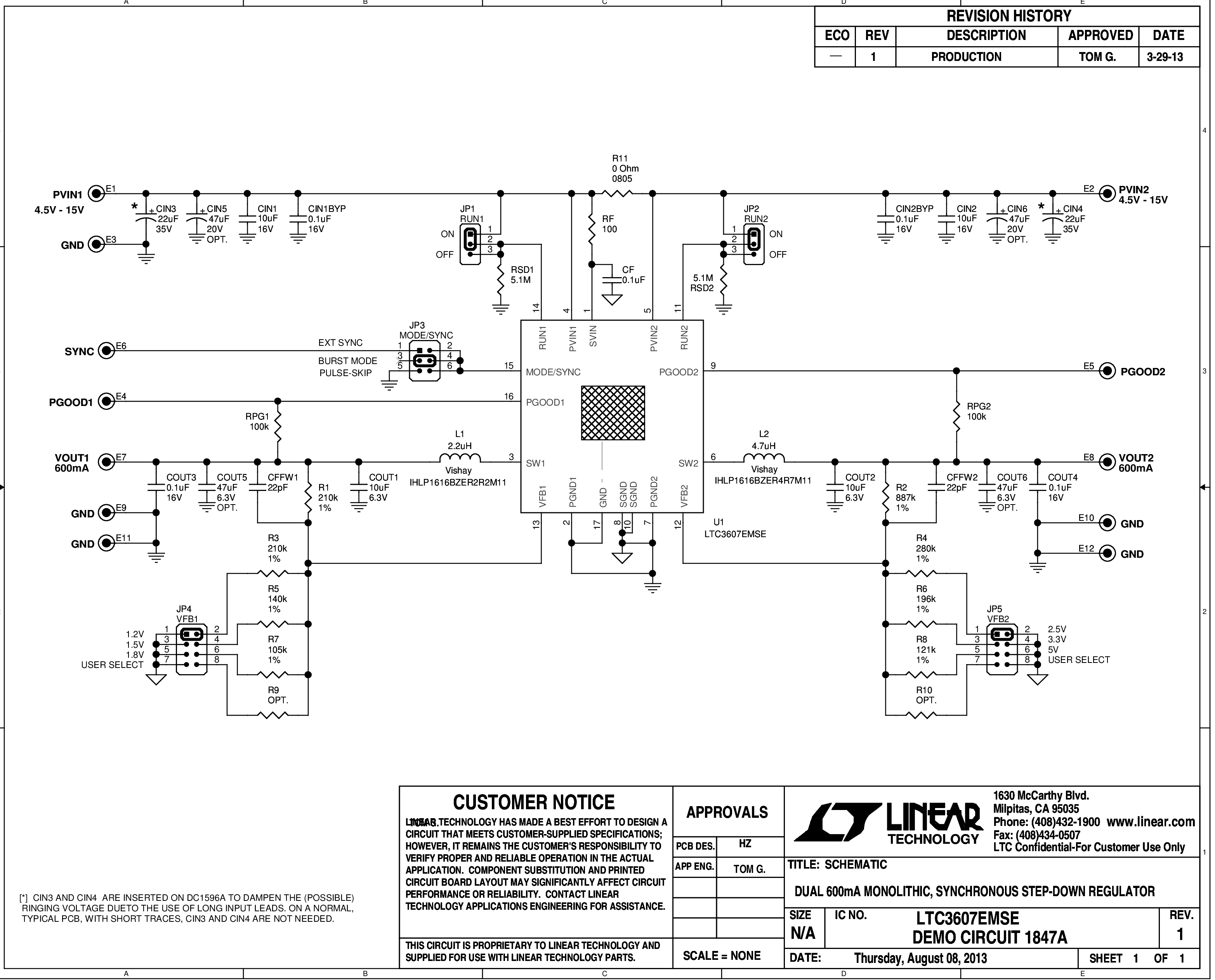

DC1847A - Demo Manual3/17/2014
-

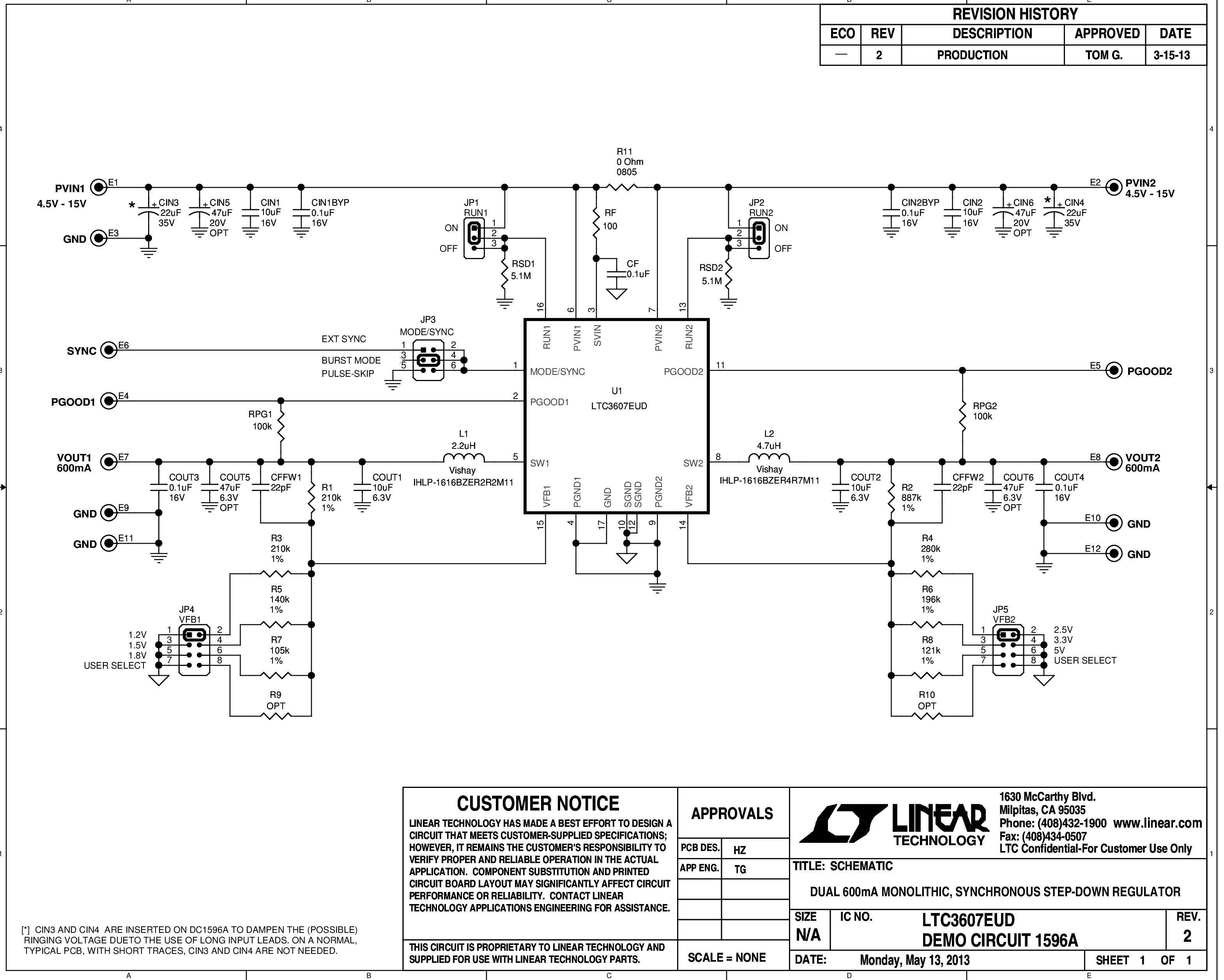

DC1596A - Demo Manual2/10/2014
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3607
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTC3607
配套产品推荐
LTC3607 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3607EMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LTC3607EMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LTC3607EUD#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3607EUD#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3607IMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LTC3607IMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LTC3607IUD#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3607IUD#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R539 Reliability Data |
