LTC3604

2.5A、15V、单片式、同步降压型稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 3.6V 至 15V 工作输入电压范围
  • 2.5A 输出电流

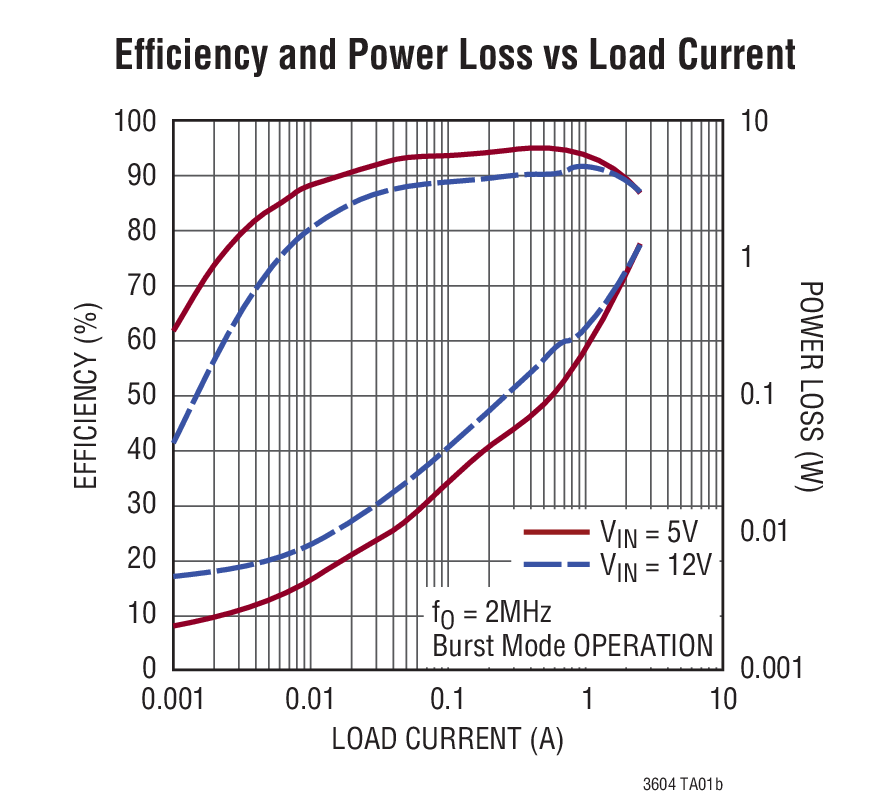

  • 效率高达 95%
  • 非常低占空比操作:5% (在 2.25MHz)
  • 可调开关频率:800kHz 至 4MHz
  • 外部频率同步
  • 电流模式操作以实现超卓的电压和负载瞬态响应
  • 可由用户来选择的低纹波 (通常为 20mVP-P) 突发模式 (无负载 IQ = 300μA) 操作或强制连续操作
  • 0.6V 基准可容许低输出电压
  • 具短路保护功能
  • 输出电压跟踪能力
  • 电源良好状态输出

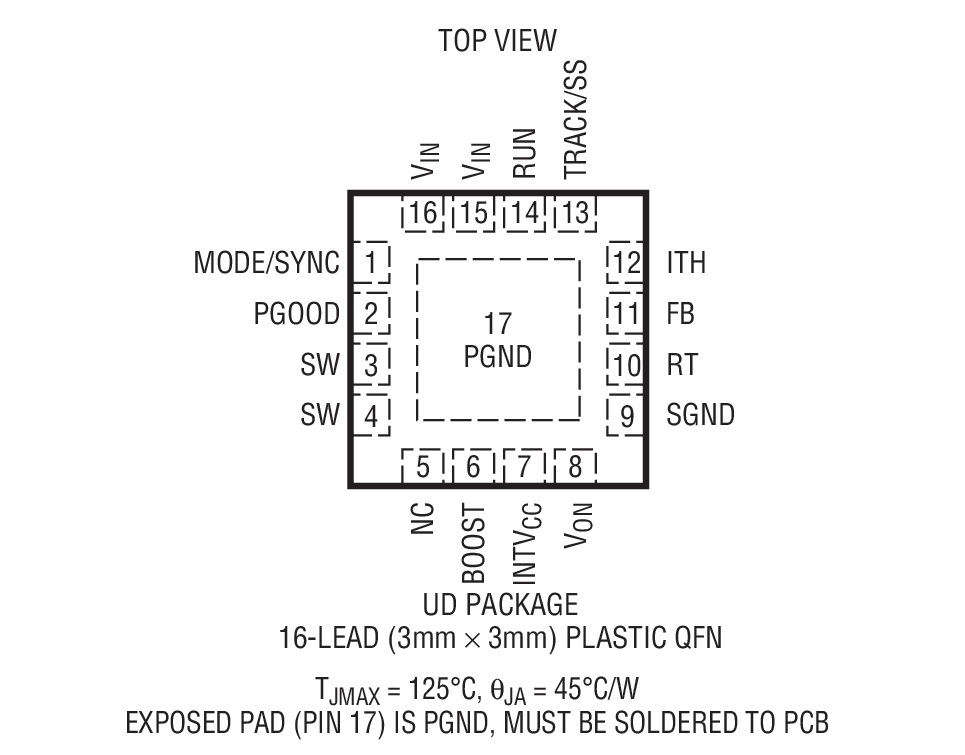

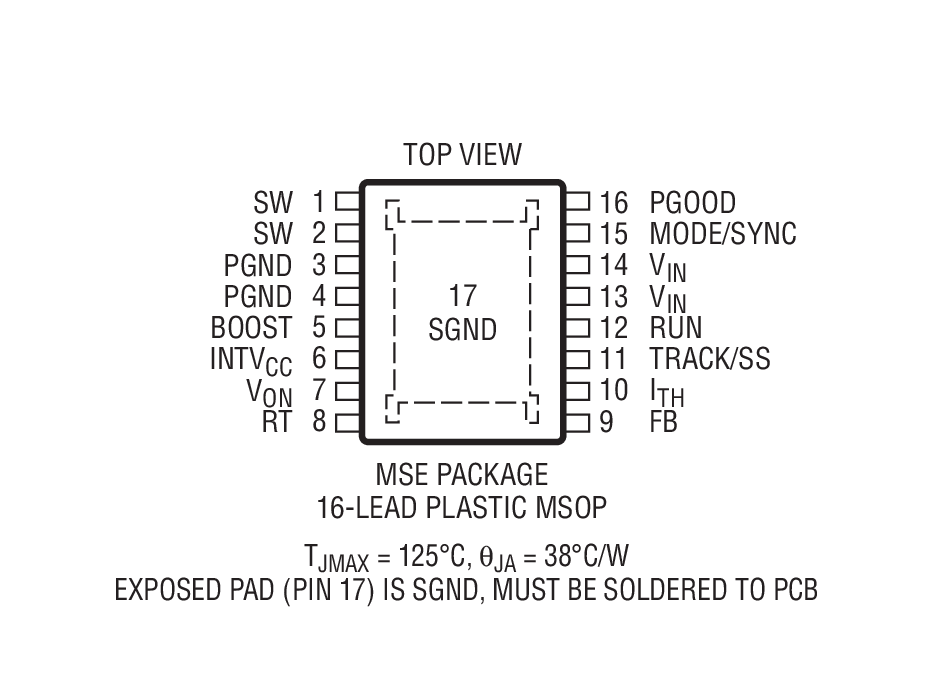

  • 采用小巧的耐热性能增强型 16 引脚 QFN (3mm x 3mm) 封装和 MSOP 封装

更多细节
show more Icon

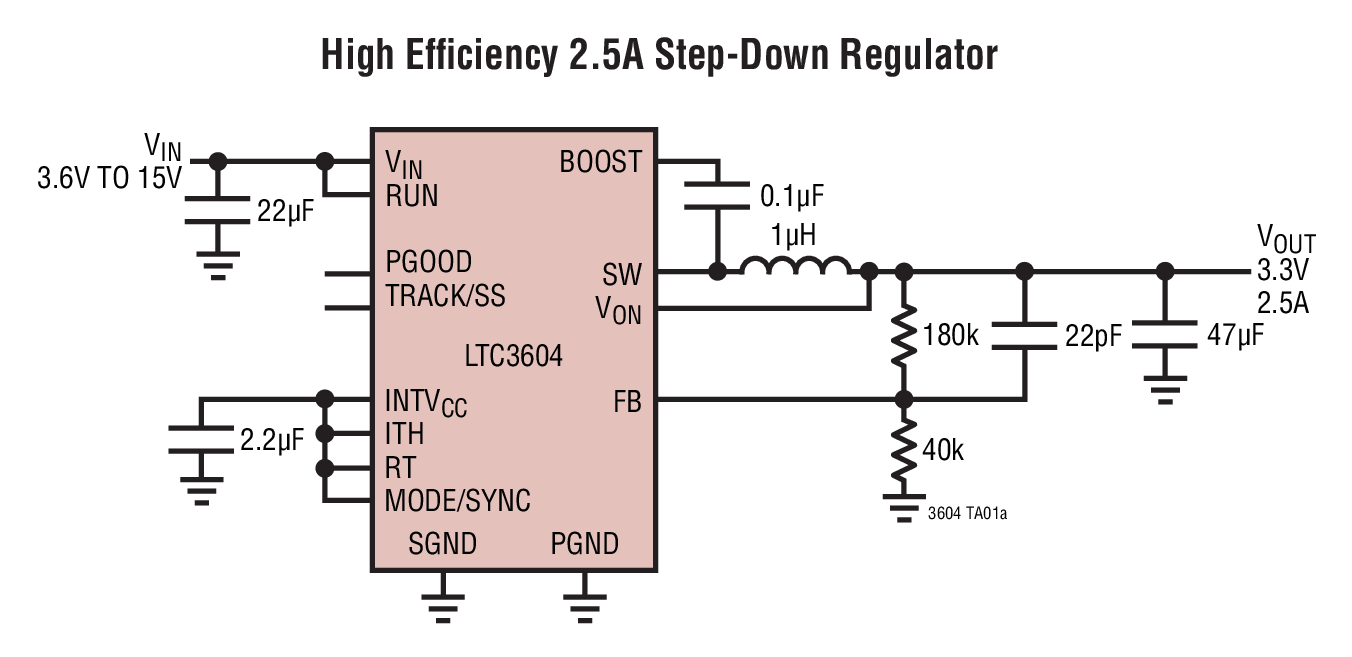

LTC®3604 是一款高效率、单片式、同步降压型稳压器,采用一种可锁相受控接通时间、电流模式架构,能够提供高达 2.5A 的输出电流。工作电源电压范围为 3.6V 至 15V,从而使其成为多种电源应用的合适之选。

该器件的工作频率可利用一个外部电阻器来设置(可设置范围从 800kHz 至 4MHz),因而允许使用小的表面贴装型电感器。对于那些对开关噪声敏感的应用,可在相同的频率范围内从外部对 LTC3604 进行同步处理。一个内部锁相环负责使上端功率 MOSFET 的接通时间锁定于内部或外部时钟。这种独特的恒定频率 / 受控接通时间架构非常适合于那些要求高开关频率和快速瞬态响应的高降压比应用。

LTC3604 提供了两种操作模式:突发模式 (Burst Mode®) 操作和强制连续模式,旨在使用户能够针对某种给定的应用来优化输出电压纹波、噪声和轻负载效率。选择突发模式操作可实现更大的轻负载效率,而强制连续模式则提供了最小的输出纹波和恒定频率运作。


应用

  • 分布式电源系统
  • 锂离子电池供电型仪器
  • 负载点电源



产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3604EMSE#PBF
  • HTML
  • HTML
LTC3604EMSE#TRPBF
  • HTML
  • HTML
LTC3604EUD#PBF
  • HTML
  • HTML
LTC3604EUD#TRPBF
  • HTML
  • HTML
LTC3604IMSE#PBF
  • HTML
  • HTML
LTC3604IMSE#TRPBF
  • HTML
  • HTML
LTC3604IUD#PBF
  • HTML
  • HTML
LTC3604IUD#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3604EMSE#PBF

量产

LTC3604EMSE#TRPBF

量产

LTC3604IMSE#PBF

量产

LTC3604IMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3604EMSE#PBF

量产

LTC3604EMSE#TRPBF

量产

LTC3604IMSE#PBF

量产

LTC3604IMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC1611A

LTC3604EMSE Demo Board | (MSOP) 3.6V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 2.5A

zoom

DC1611A

LTC3604EMSE Demo Board | (MSOP) 3.6V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 2.5A

LTC3604EMSE Demo Board | (MSOP) 3.6V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 2.5A

产品详情

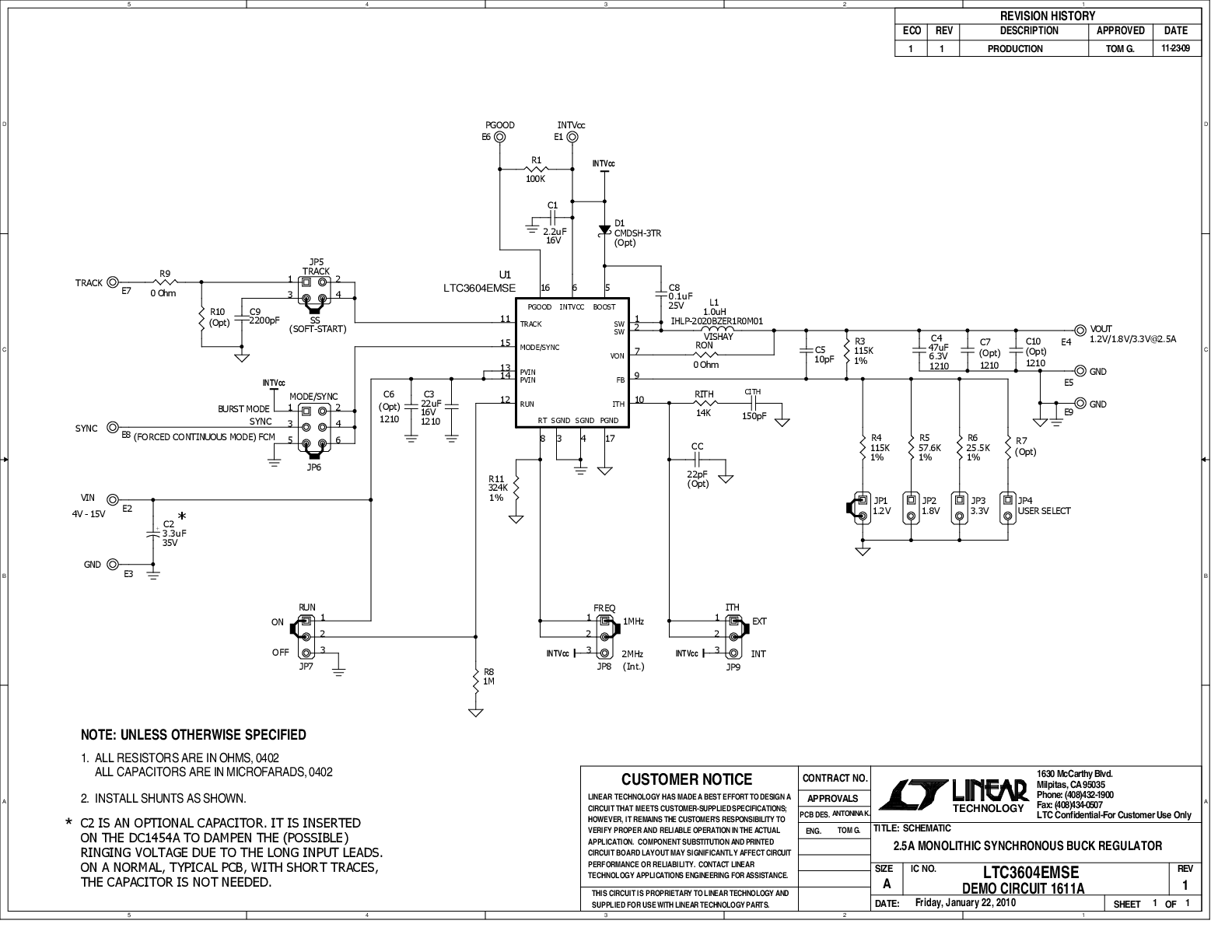

Demonstration circuit 1611 is a step-down converter, using the LTC3604 monolithic synchronous buck regulator in the exposed pad MSOP-16 package. The DC1611 has a maximum input voltage 15V, and is capable of delivering up to 2.5A of output current at a minimum input voltage of 3.6V. The output voltage of the DC1611 can be set as low as 0.6V, the reference voltage of the LTC3604.

reference details image

DC1610A

LTC3604EUD Demo Board | (QFN) 3.6V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 2.5A

zoom

DC1610A

LTC3604EUD Demo Board | (QFN) 3.6V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 2.5A

LTC3604EUD Demo Board | (QFN) 3.6V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 2.5A

产品详情

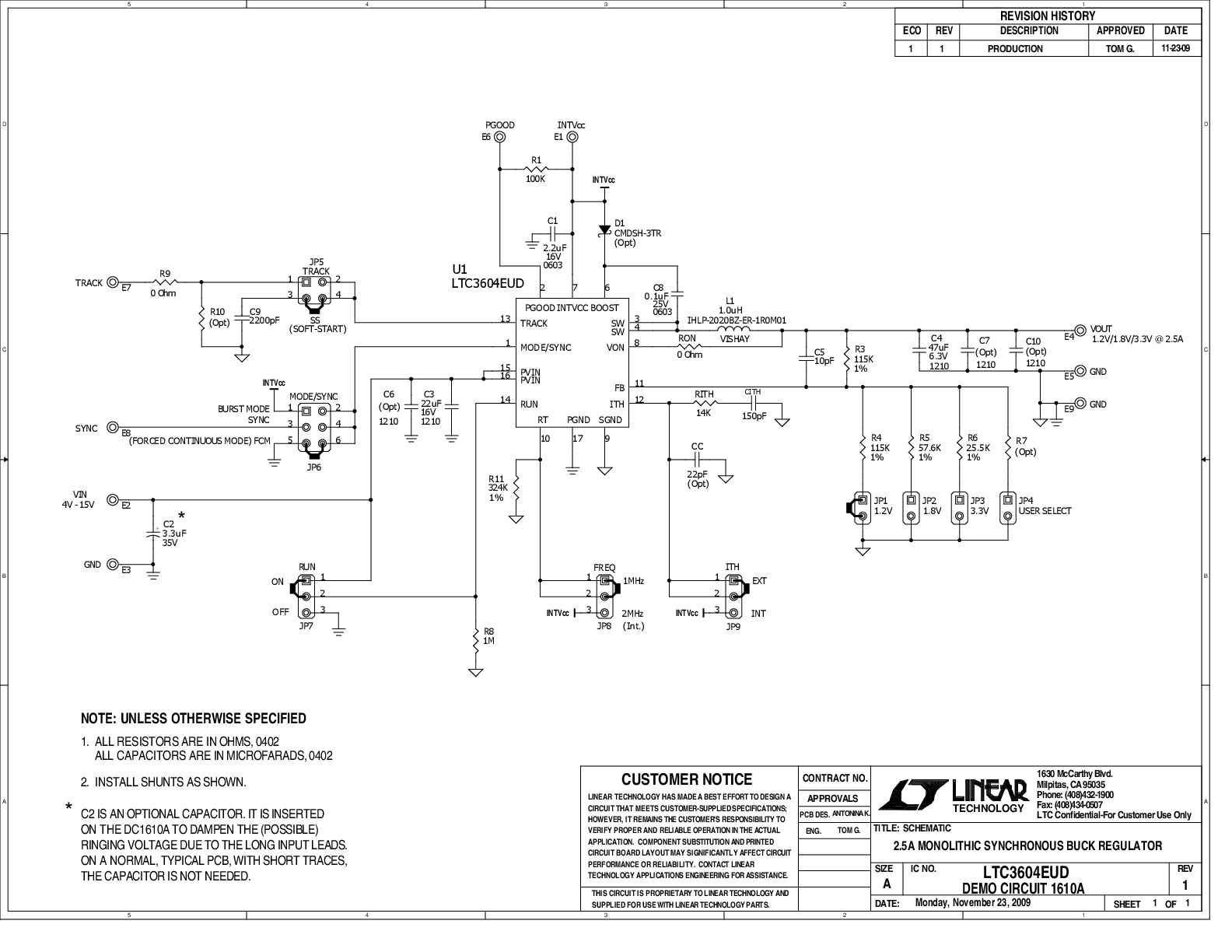

Demonstration circuit 1610 is a step-down converter, using the LTC3604 monolithic synchronous buck regulator in the 3 × 3 QFN-16 package. The DC1610A has a maximum input voltage 15V, and is capable of delivering up to 2.5A of output current at a minimum input voltage of 3.6V. The output voltage of the DC1610A can be set as low as 0.6V, the reference voltage of the LTC3604.

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

最新评论

最新评论

需要发起讨论吗? 没有关于 ltc3604的相关讨论?是否需要发起讨论?
在论坛上发起讨论

最新浏览
