LTC3602

量产

2.5A、10V、单片式同步降压型稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽输入电压范围：4.5V 至 10V
  • 2.5A 输出电流
  • 低 RDS(ON) 内部开关：65mΩ 和 90mΩ
  • 可编程频率：300kHz 至 3MHz
  • 低静态电流：75μA
  • 0.6V±1% 基准可提供低输出电压
  • 最大占空比：99%
  • 可调突发模式 (Burst Mode®) 箝位
  • 可同步至外部时钟
  • 电源良好输出电压监视器
  • 过热保护
  • 采用 16 引脚裸露 TSSOP 和 4mm x 4mm QFN 封装



LTC®3602 是一款高效率、单片式、同步、降压型 DC/DC 转换器，运用了一种恒定频率、电流模式架构。它采用一个 4.5V 至 10V 的工作输入电压范围，可提供一个 0.6V 至 9.5V 的可调稳定输出电压，并可输送高达 2.5A 的输出电流。具 65mΩ 接通电阻的内部同步电源开关提升了效率，并免除了增设一个外部肖特基二极管的需要。开关频率可由一个外部电阻器来设定，也可以同步至一个外部时钟。OPTI-LOOP® 补偿的运用使得能够在一个很宽的负载和输出电容值范围内优化瞬态响应。

LTC3602 可被配置为执行突发模式或强制连续操作。在轻负载条件下，强制连续操作可降低噪声和 RF 干扰，而突发模式操作则能够在轻负载时提供高效率。在突发模式操作中，突发箝位电平的外部控制使得能够根据应用的要求来调节输出电压纹波。




Applications

  • 负载点电源
  • 便携式仪器
  • 服务器背板电源
  • 电池供电型设备


LTC3602
2.5A、10V、单片式同步降压型稳压器

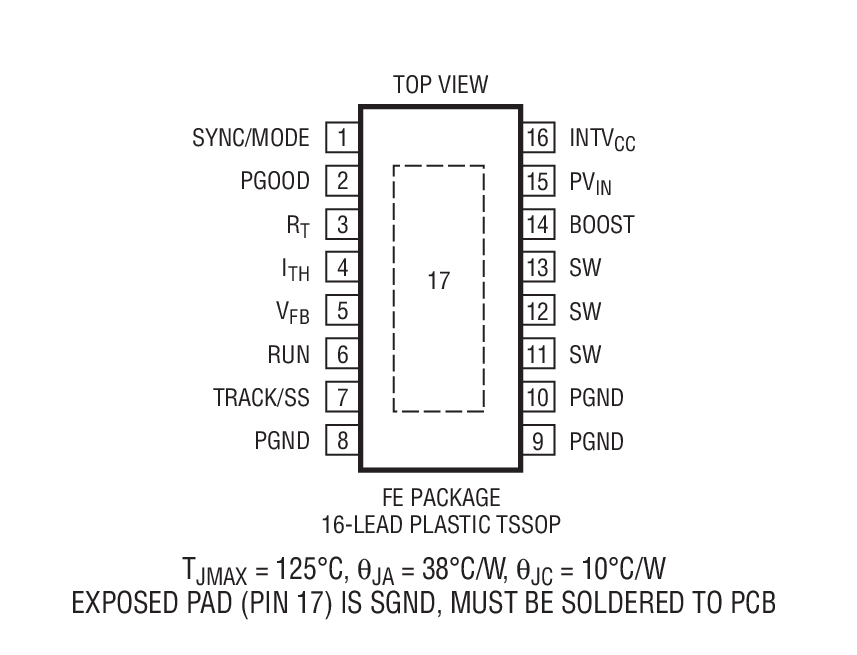

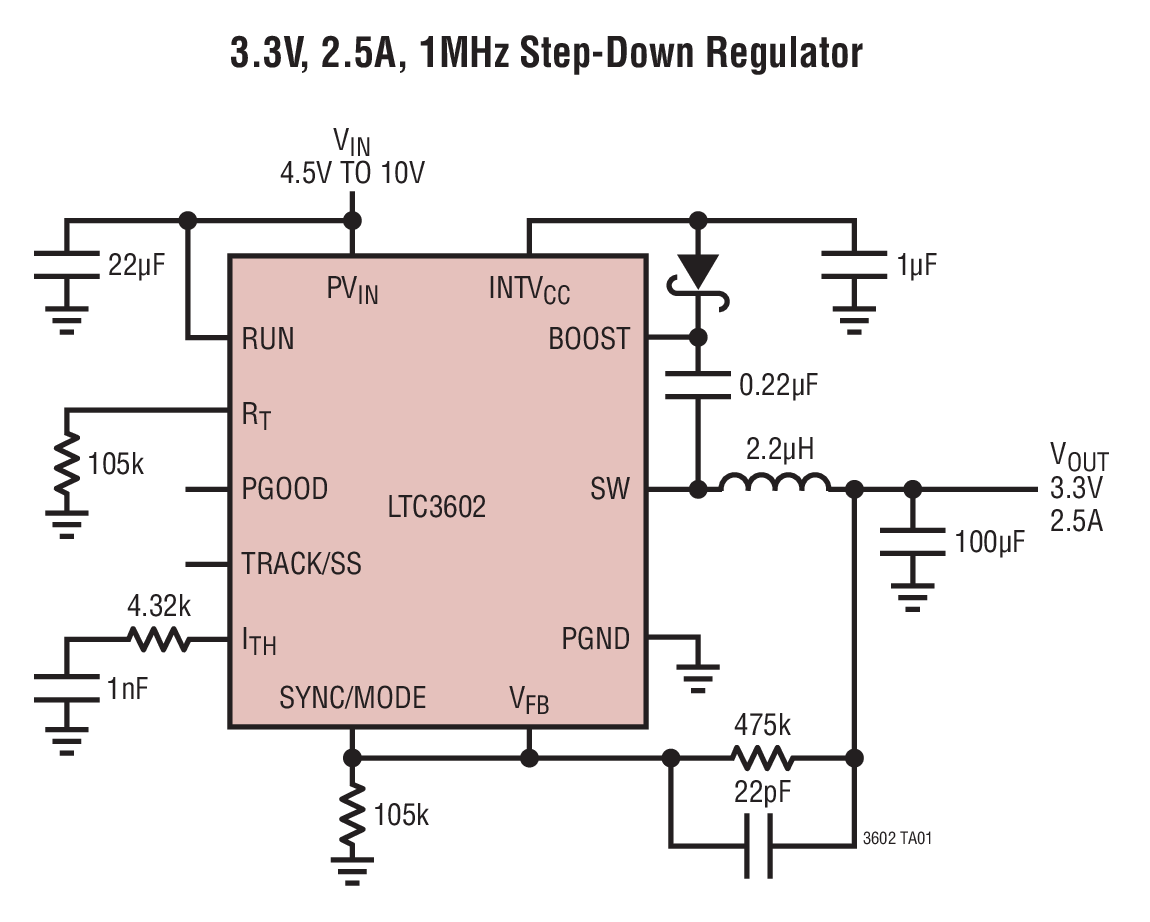

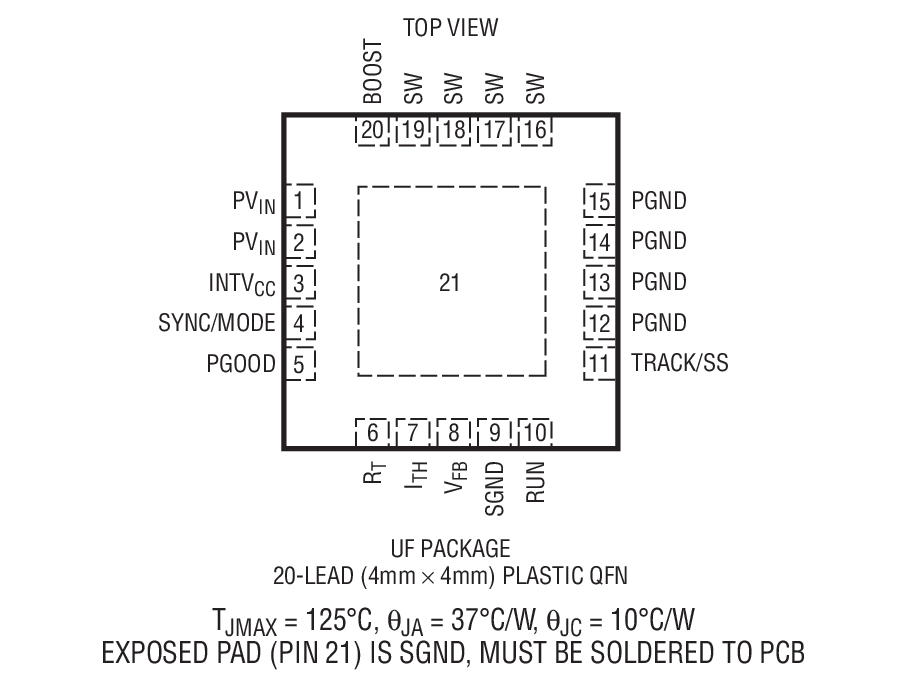

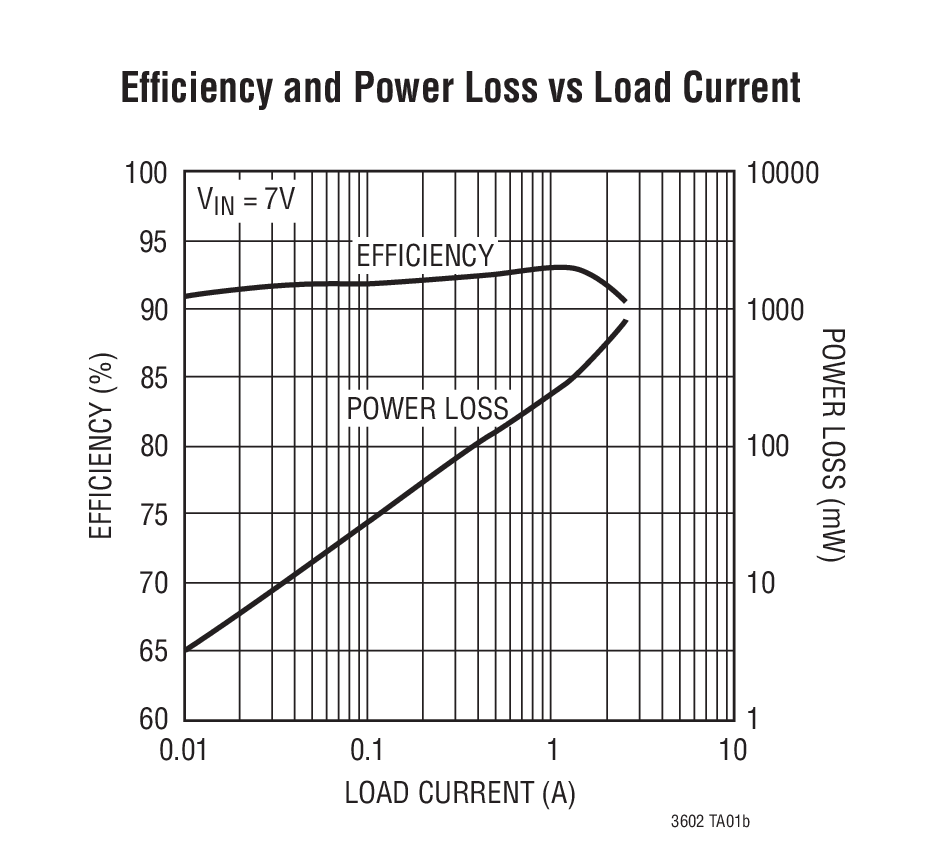

3.3V, 2.5A, 1MHz Step-Down Regulator Efficiency and Power Loss vs Load Current Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
振荡器 2
LTC6908
具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
LTC6909
量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC3602

LTpowerCAD 1

LTpowerCAD中提供以下器件的设计工具：

  • LTC3602
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
DC1015A

LTC3602EUF | 2.5A、15V、单芯片同步降压稳压器

立即购买 更多内容

产品详情

DC1015A——演示板适用于：LTC3602—2.5A、10V、单芯片同步降压稳压器
DC1015A
LTC3602EUF | 2.5A、15V、单芯片同步降压稳压器

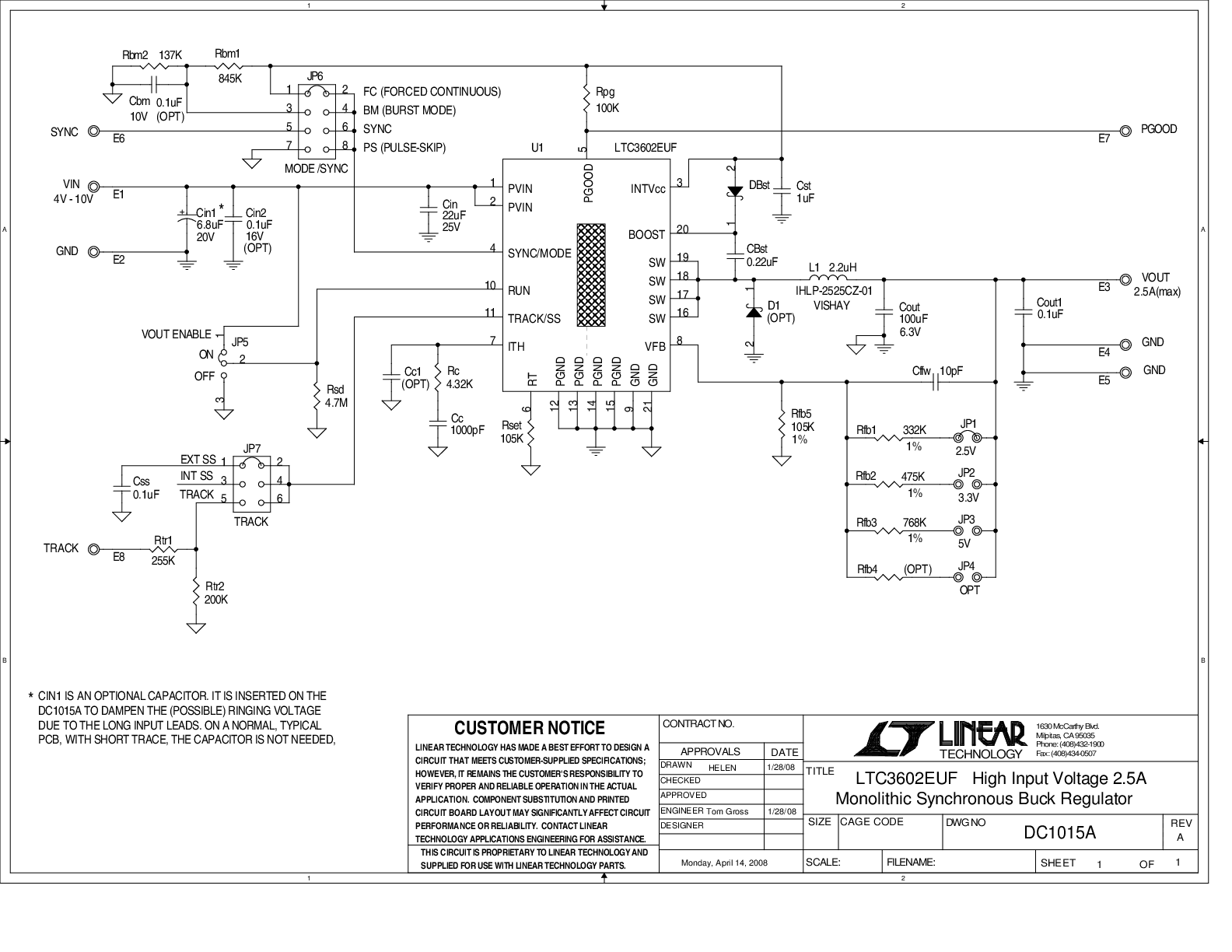

DC1015A - Schematic
