LTC3588-1

毫微功率能量收集电源

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • 950nA 输入静态电流 (输出处于调节状态 — 无负载)
  • 在 UVLO 模式中的输入静态电流为 450nA
  • 2.7V 至 20V 输入工作范围
  • 集成化低损失全波桥式整流器
  • 高达 100mA 的输出电流
  • 可选的输出电压:1.8V、2.5V、3.3V、3.6V
  • 高效率集成迟滞降压型 DC/DC 转换器
  • 输入保护性分路器  —  高达 25mA 的下拉电流 (在 VIN ≥ 20V)
  • 宽输入欠压闭锁 (UVLO) 范围

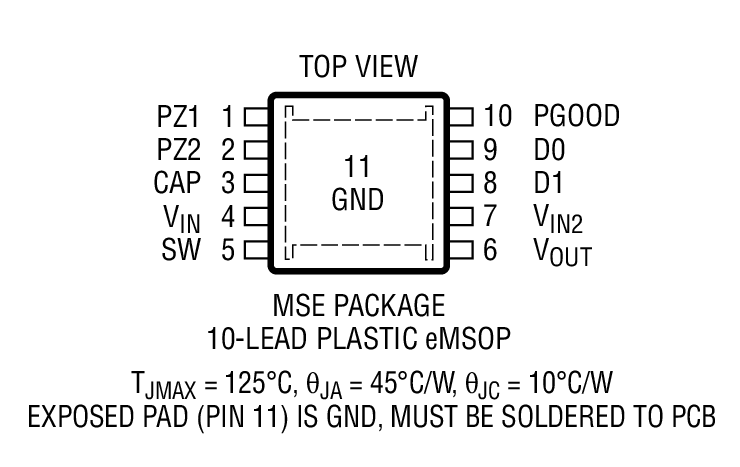

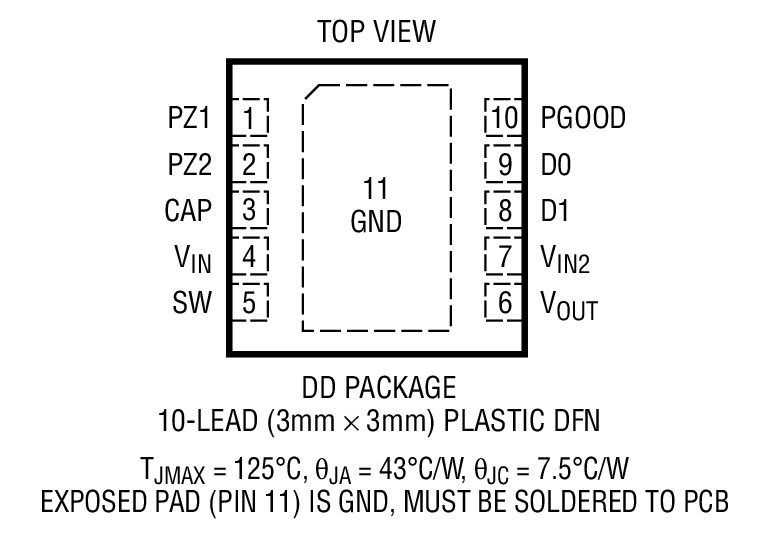

  • 采用 10 引脚 MSE 封装和 3mm x 3mm DFN 封装
更多细节
show more Icon

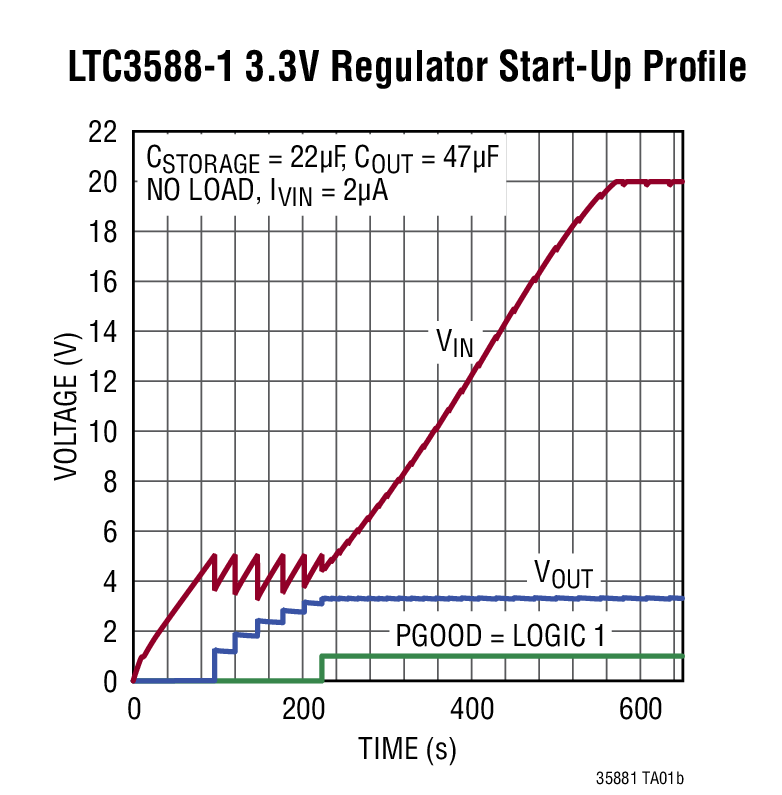

LTC®3588-1 集成了一个低损失全波桥式整流器和一个高效率降压型转换器,以造就一款专为高输出阻抗能源 (例如:压电换能器) 而优化的完整能量收集解决方案。一种具有一个宽迟滞窗口的超低静态电流欠压闭锁 (UVLO) 模式允许电荷在一个输入电容器上积聚,直到降压型转换器能够有效地将一部分存储电荷转移至输出为止。当处于调节模式时,LTC3588-1 将进入一种睡眠状态,在该状态中,输入和输出静态电流都非常小。降压型转换器根据需要接通和关断,以保持调节作用。

可通过引脚来选择 4 种输出电压 (1.8V、2.5V、3.3V 和 3.6V),连续输出电流高达 100mA;然而,可以选择合适大小的输出电容器来提供一个较高的输出电流脉冲。对于某个给定的输入电容值,一个设定在 20V 的输入保护性分路器实现了较高的能量存储。



Applications

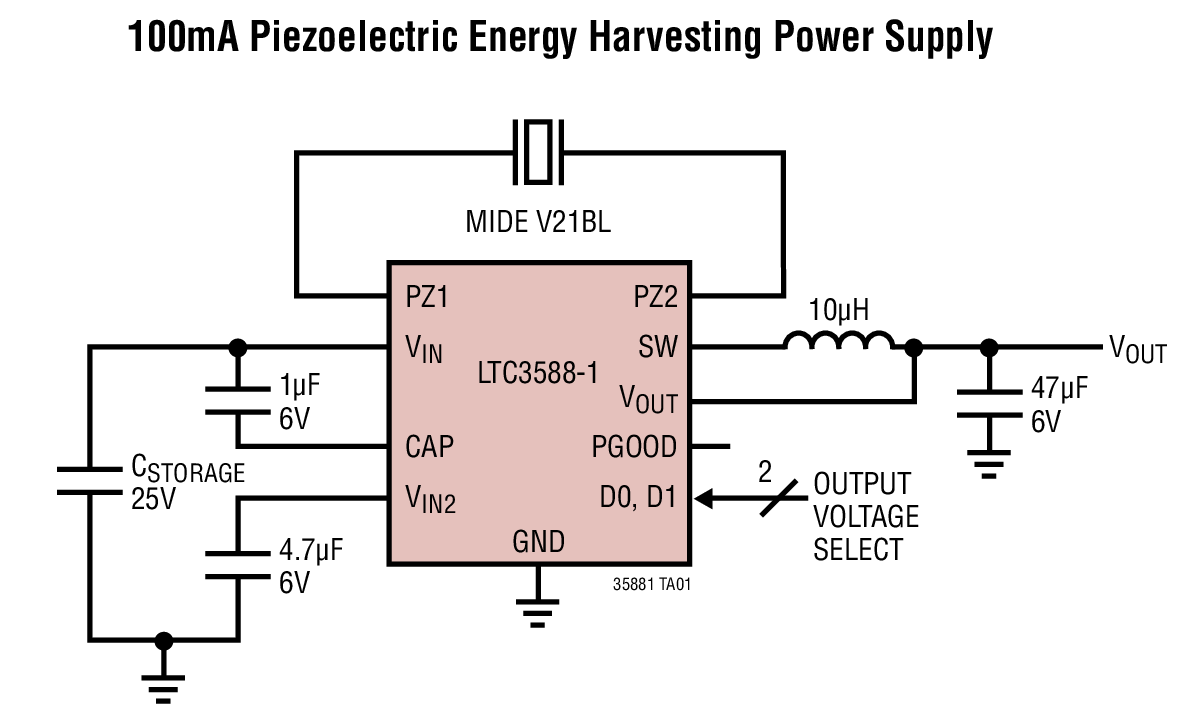

  • 压电式能量收集
  • 机电式能量收集
  • 无线 HVAC 传感器
  • 移动资产跟踪
  • 轮胎压力传感器
  • 工业传感器的电池更换
  • 远程光开关
  • 独立型毫微功率降压型稳压器
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3588EDD-1#PBF
  • HTML
  • HTML
LTC3588EDD-1#TRPBF
  • HTML
  • HTML
LTC3588EMSE-1#PBF
  • HTML
  • HTML
LTC3588EMSE-1#TRPBF
  • HTML
  • HTML
LTC3588IDD-1#PBF
  • HTML
  • HTML
LTC3588IDD-1#TRPBF
  • HTML
  • HTML
LTC3588IMSE-1#PBF
  • HTML
  • HTML
LTC3588IMSE-1#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3588EMSE-1#PBF

量产

LTC3588EMSE-1#TRPBF

量产

LTC3588IMSE-1#PBF

量产

LTC3588IMSE-1#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3588EMSE-1#PBF

量产

LTC3588EMSE-1#TRPBF

量产

LTC3588IMSE-1#PBF

量产

LTC3588IMSE-1#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

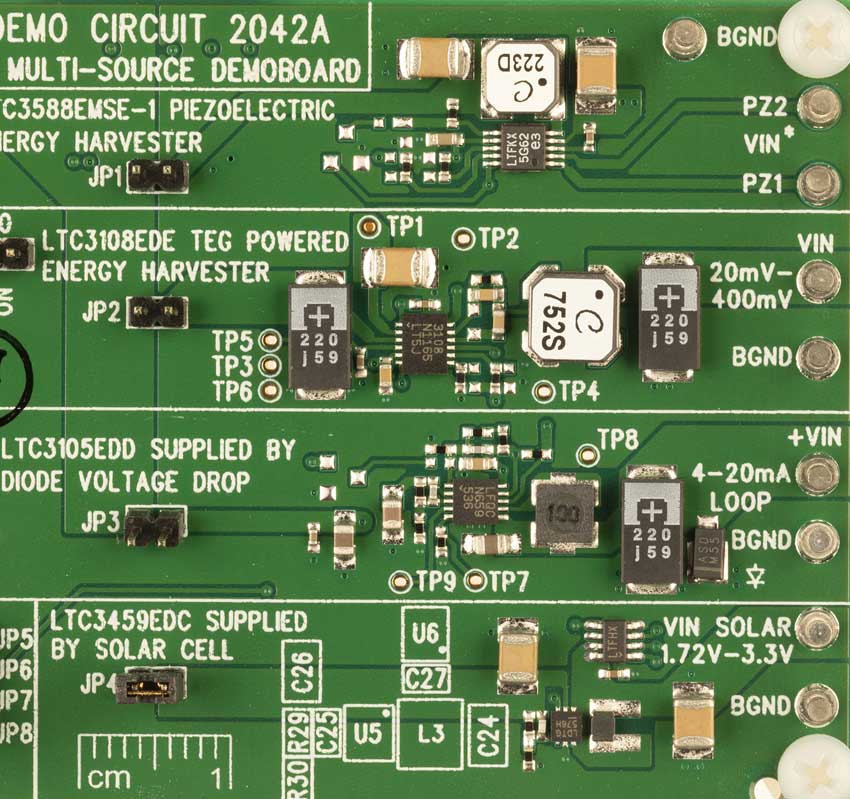

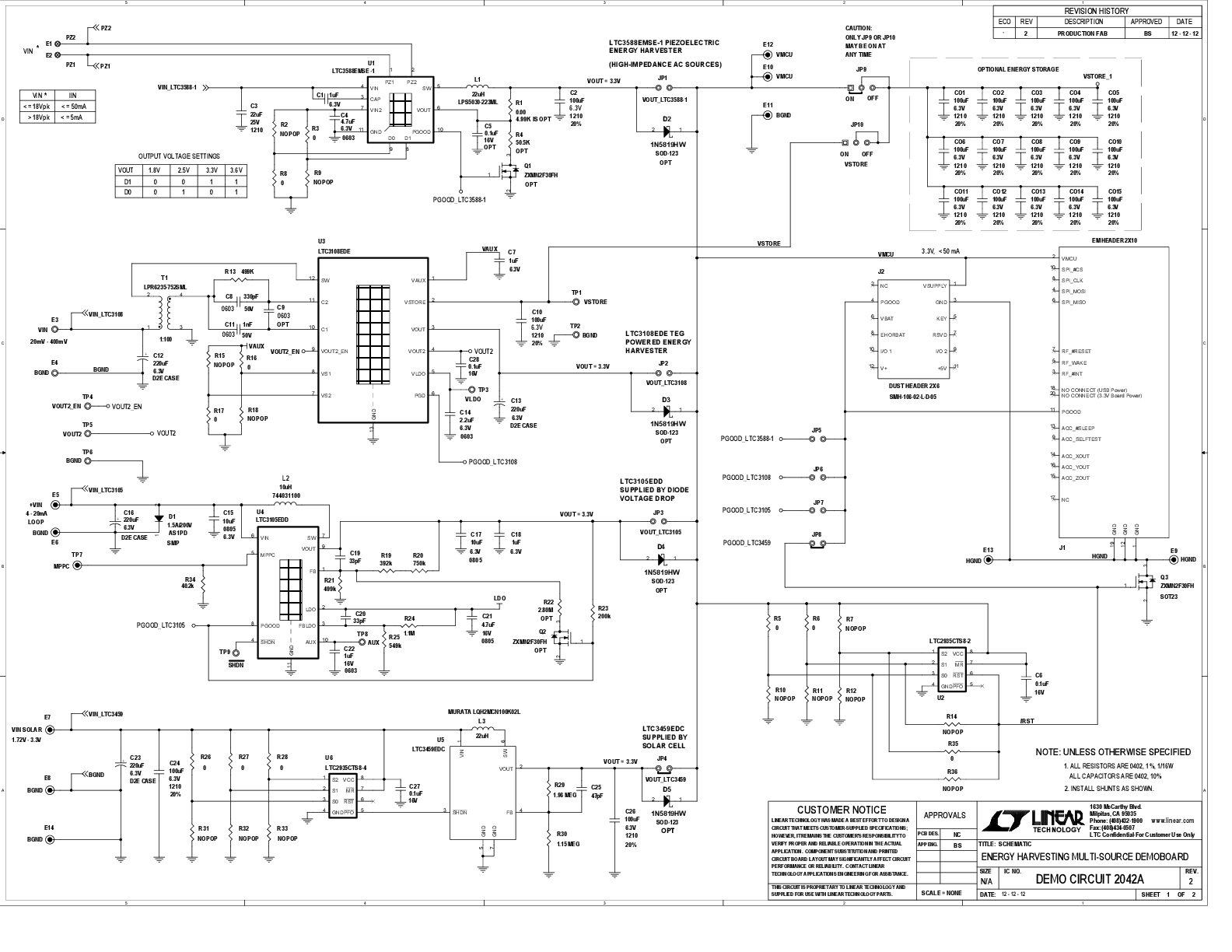

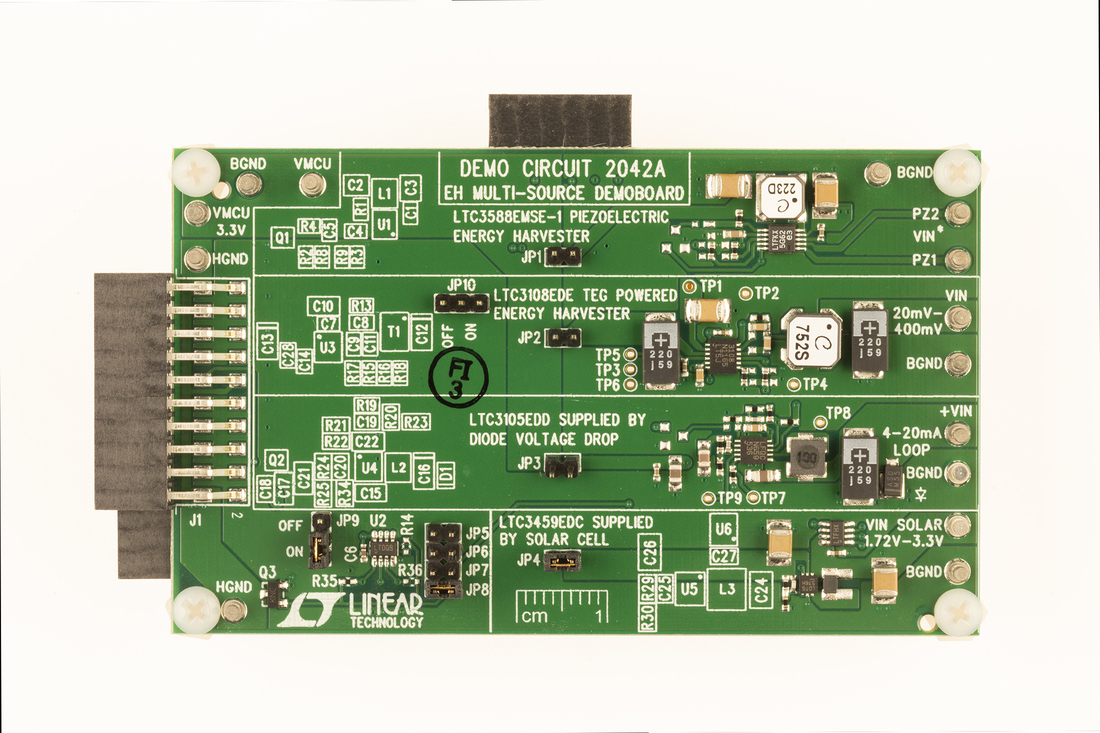

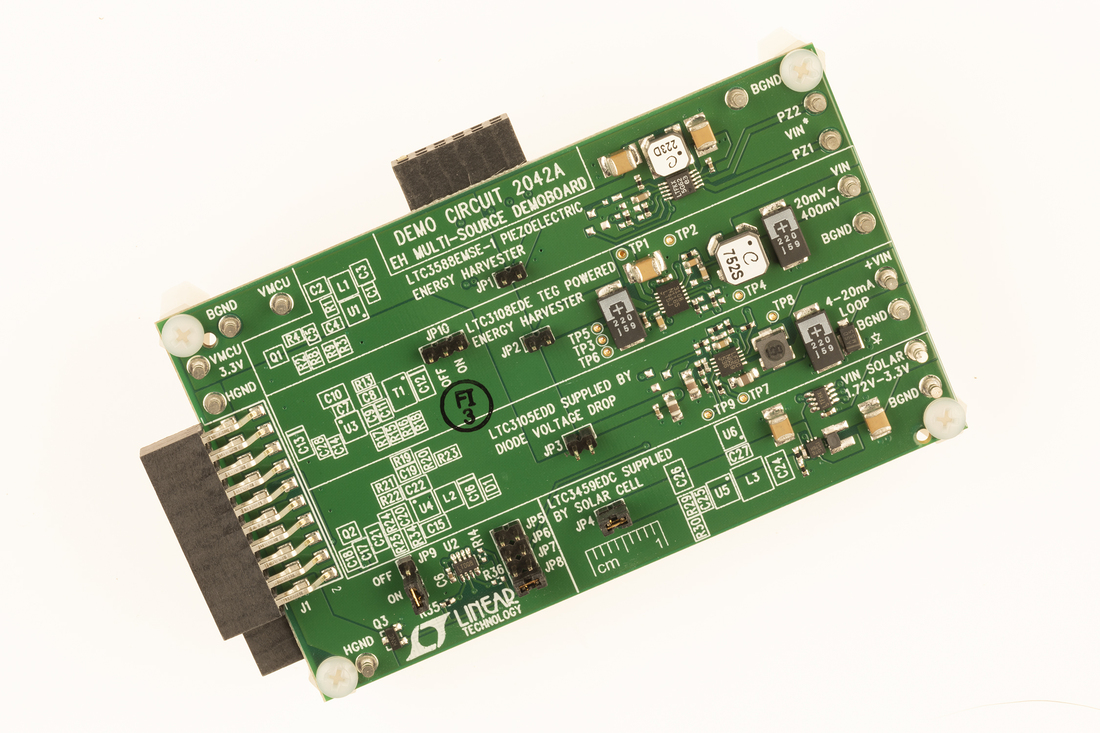

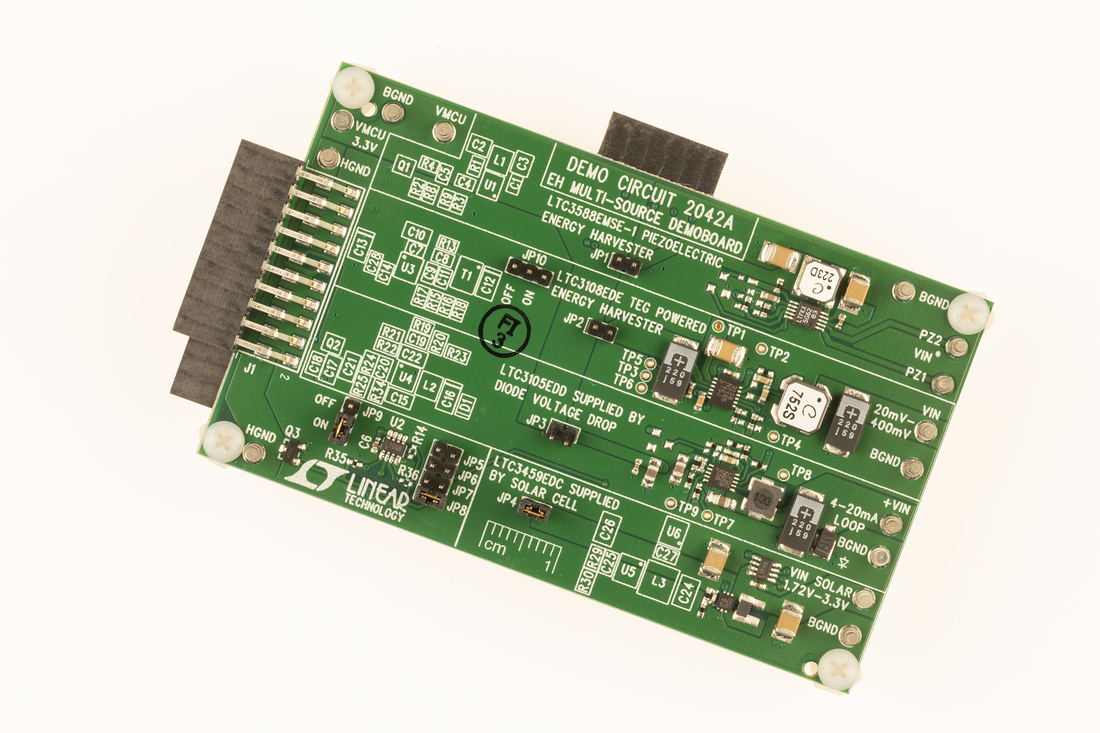

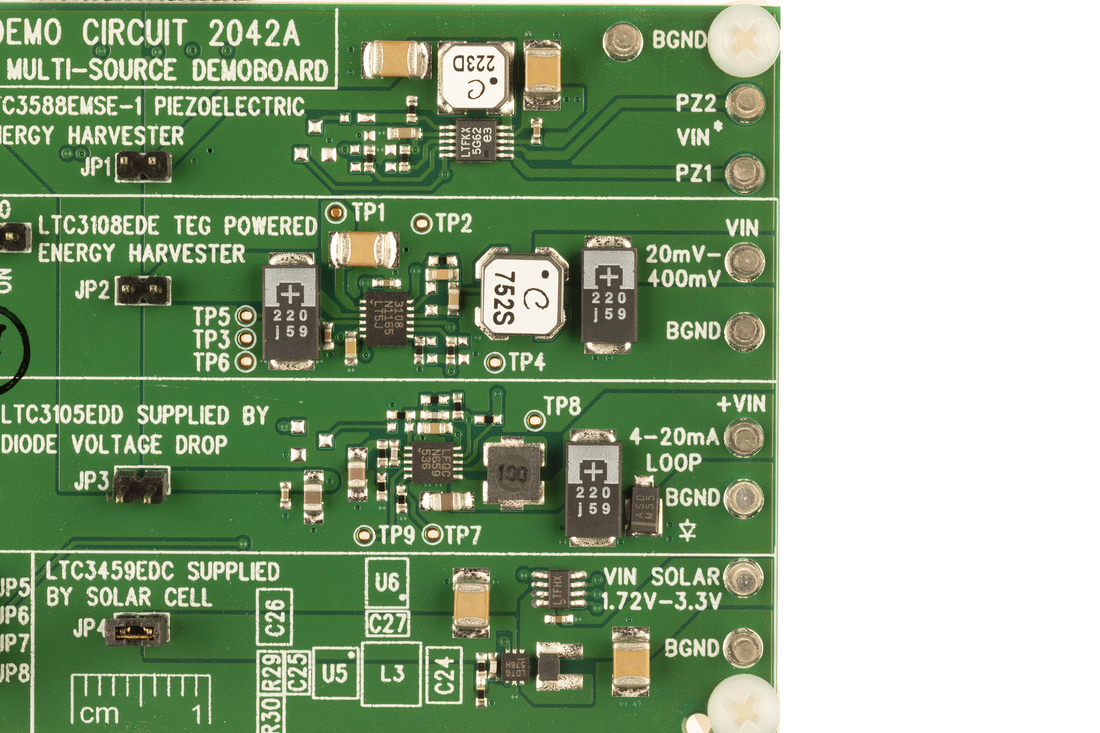

DC2042A

Energy Harvesting (EH) Multi-Source Demo Board

zoom

DC2042A

Energy Harvesting (EH) Multi-Source Demo Board

Energy Harvesting (EH) Multi-Source Demo Board

产品详情

DC2042A - Demo Board for:
LTC3588-1 Piezoelectric Energy Harvesting Power Supply
LTC3108 Ultralow Voltage Step-Up Converter and Power Manager
LTC3105 400mA Step-Up DC/DC Converter with Maximum Power Point Control and 250mV Start-Up
LTC3459 10V Micropower Synchronous Boost Converter in ThinSOT
LTC2935 Ultra-Low Power Supervisor with Power-Fail Output, Selectable Thresholds





reference details image

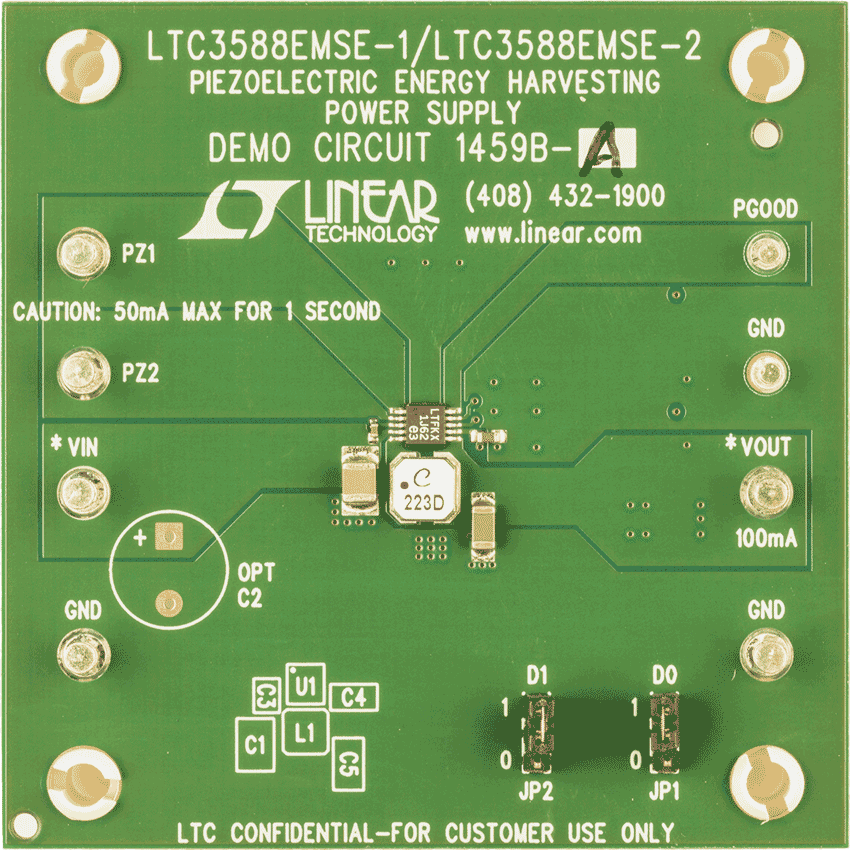

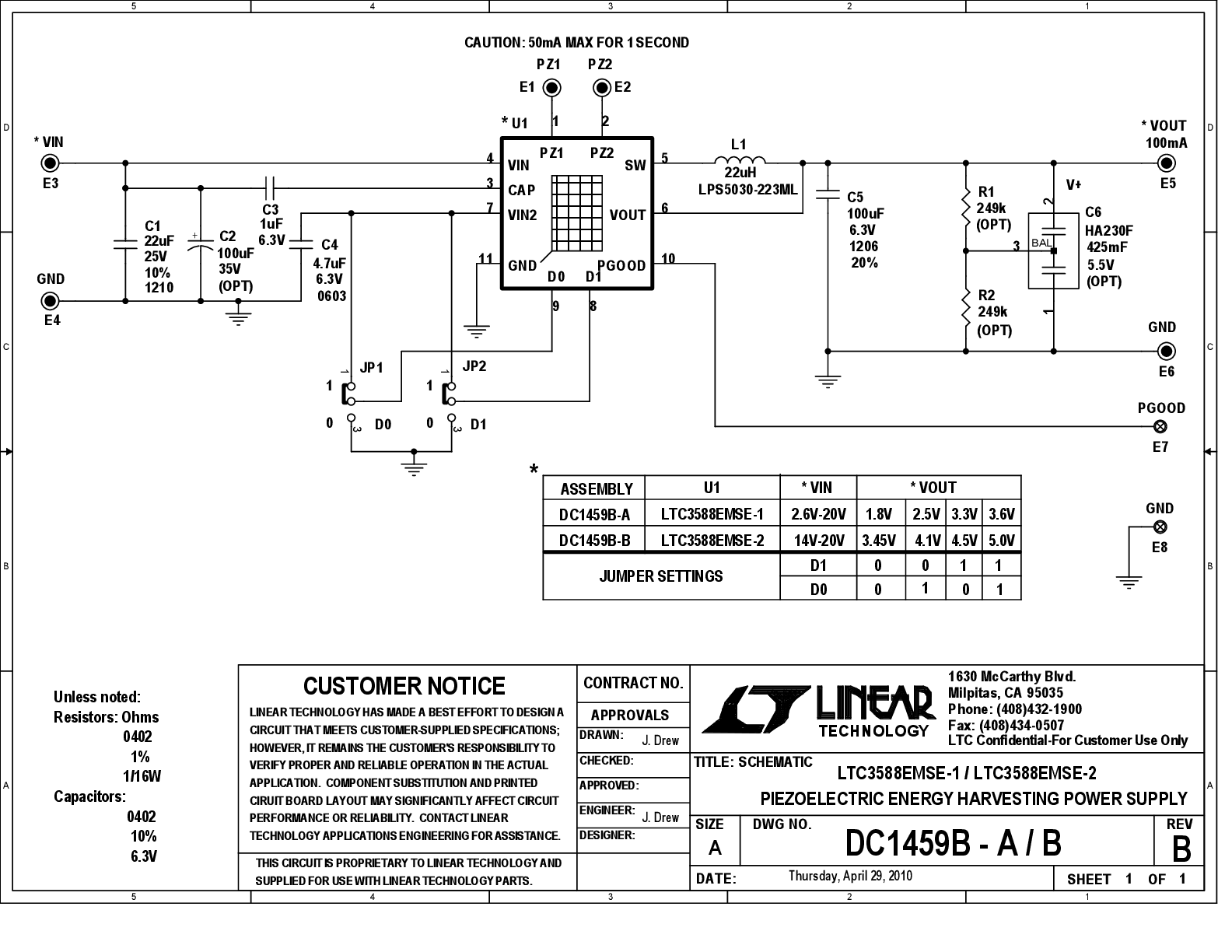

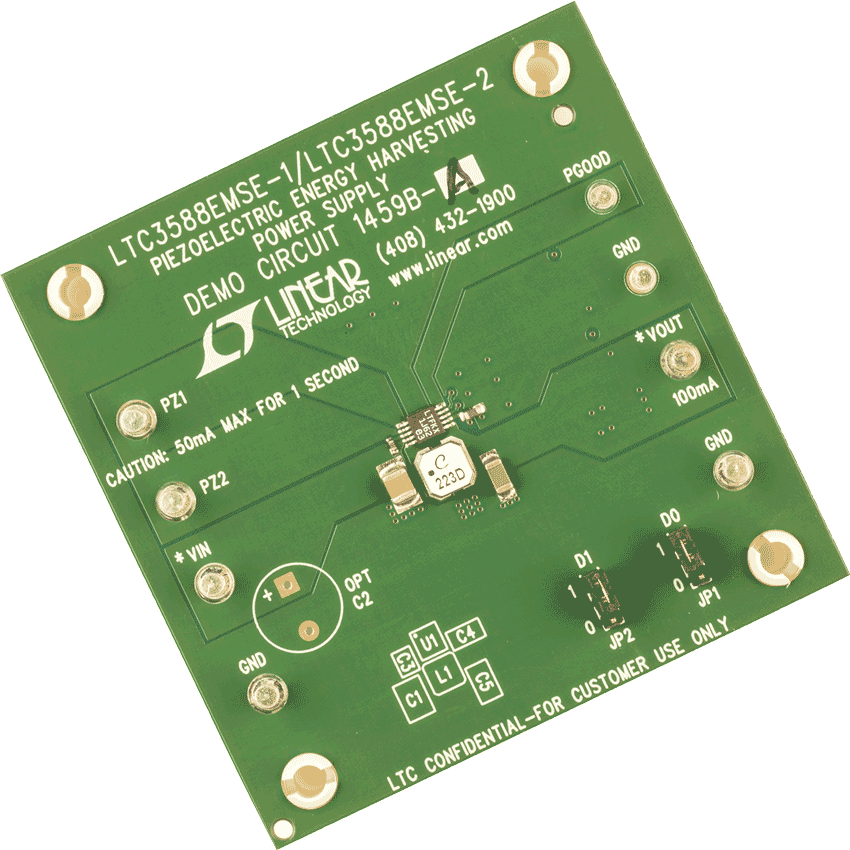

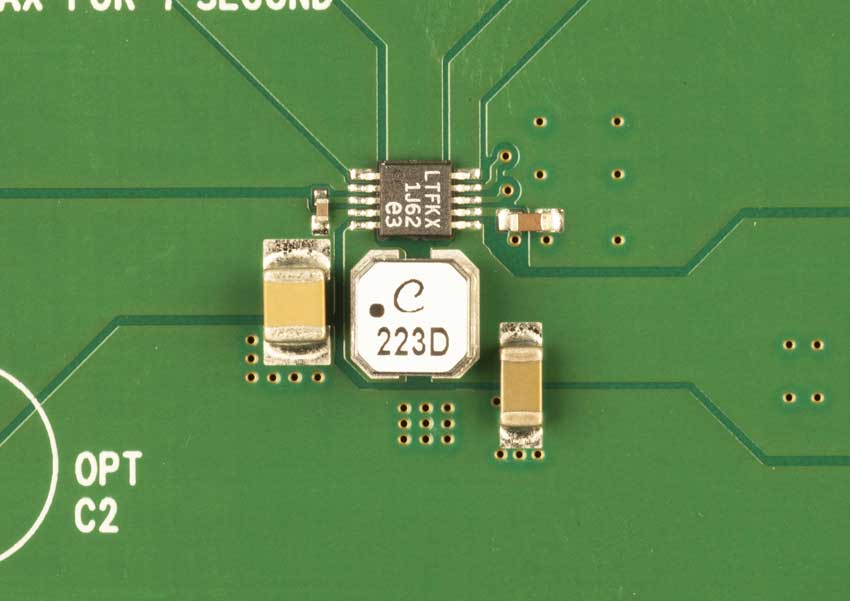

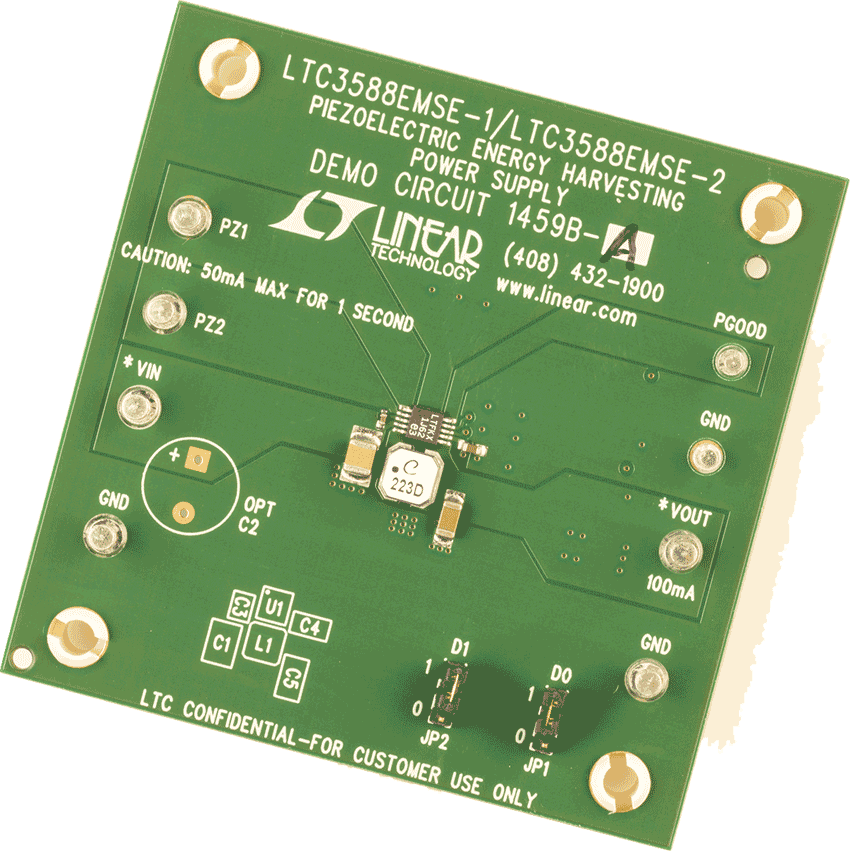

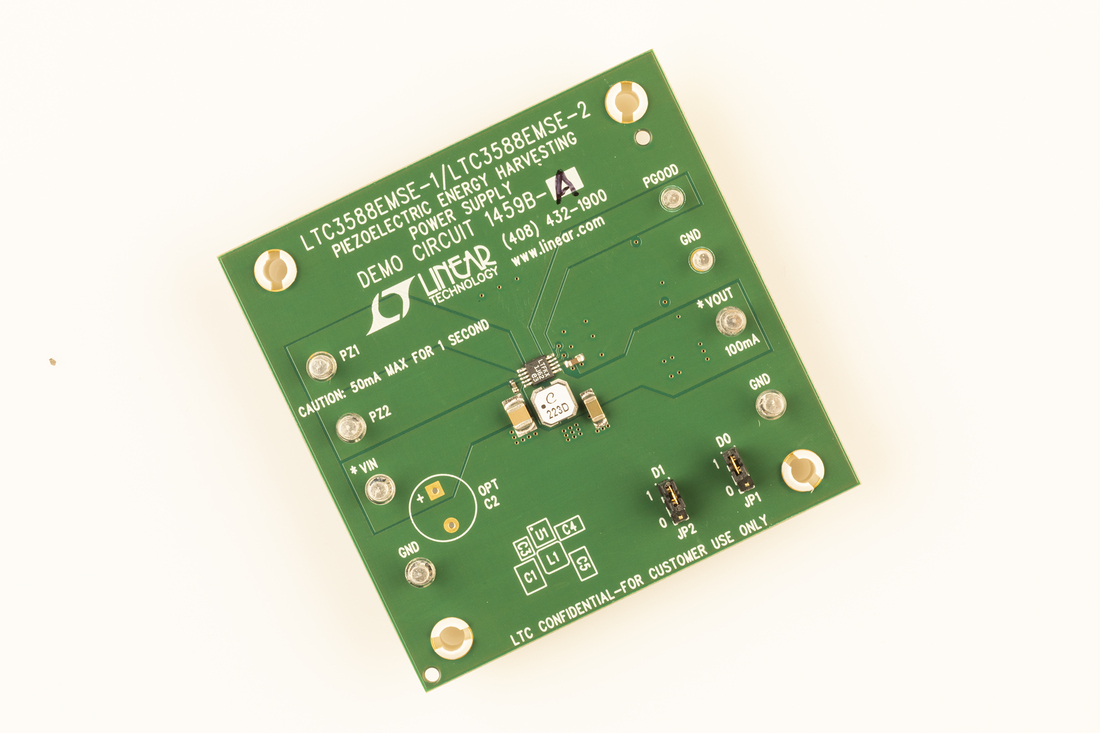

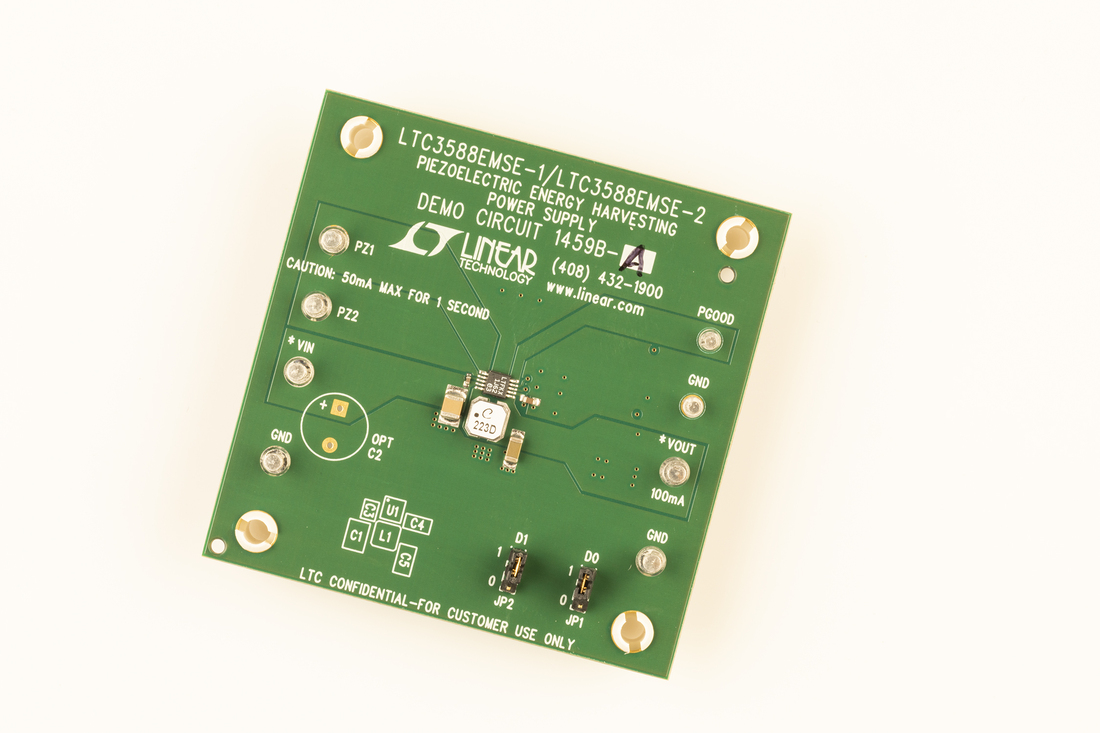

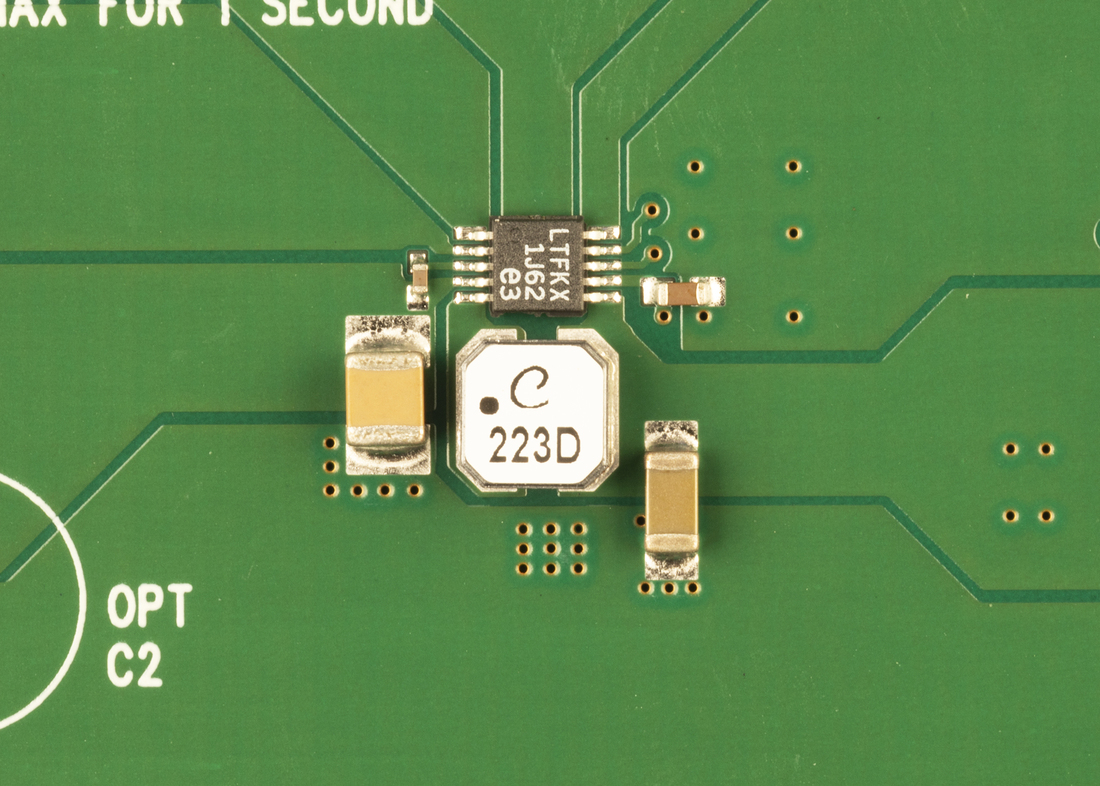

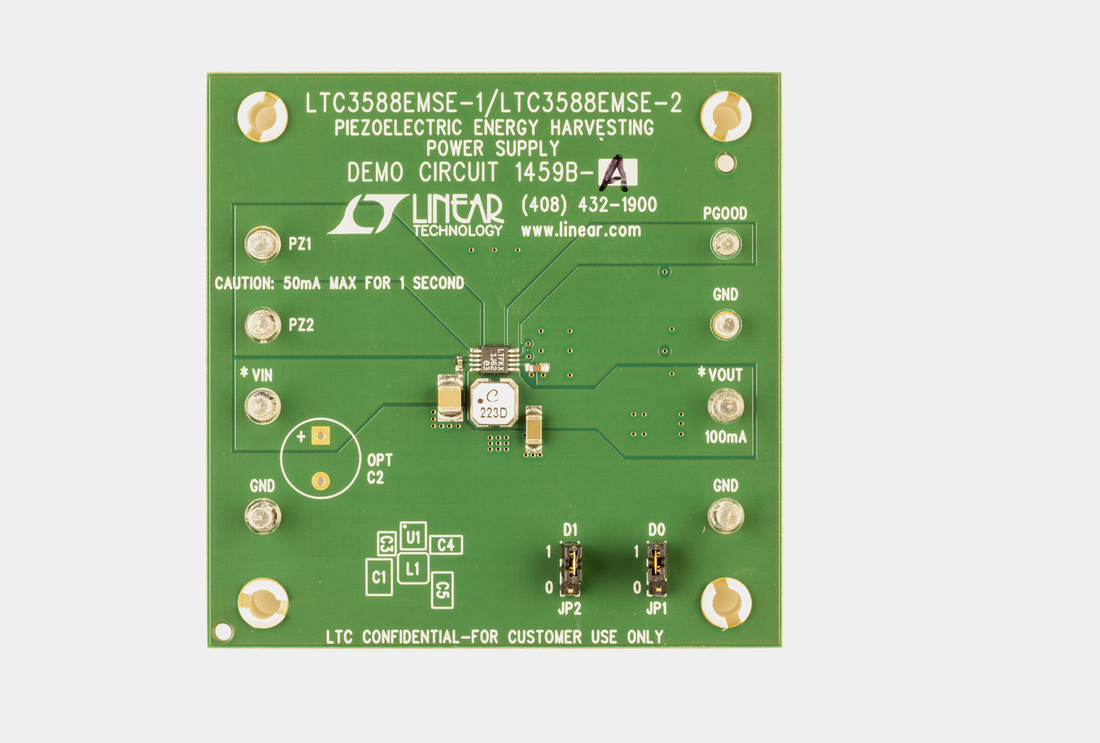

DC1459B-A

LTC3588EMSE-1 Demo Board | Piezoelectric Generator Power Supply

reference details image

DC2080A

具换能器的能量收集 (EH) 多电源演示板

zoom

DC2080A

具换能器的能量收集 (EH) 多电源演示板

具换能器的能量收集 (EH) 多电源演示板

产品详情

DC2080 是一款多用途能量收集演示板,它能够接受压电、太阳能、4mA 至 20mA 环路、热动力能量源或任何高阻抗 AC 或 DC 电源。该演示板包含四个由以下 EH IC 组成的独立电路:


LTC3588-1: 压电能量收集电源
LTC3108: 超低电压升压型转换器和电源管理器
LTC3105: 具功率点控制功能和 LDO 稳压器的升压型 DC/DC 转换器
LTC3459: 微功率同步升压型转换器
LTC2935-2 和 LTC2935-4: 具电源故障输出可选门限的超低功率监控器


该电路板设计用于连接到Silicon Labs EFM32™ Wonder Gecko入门套件(产品型号:EFM32WG-STK3800)。它还包括两个能量采集器传感器(TEG和Solar)和一个用于连接高阻抗交流源的端子板。该电路板还提供了许多转台,能够轻松地将附加传感器连接到该板。该板包含多个跳线,可采用多种方式配置该板。该板的标准版本安装了12个跳线中的4个跳线。该板非常适合最终用户的需求。此兼容性使其成为任何低功耗能量采集系统的理想评估工具。请参阅各数据手册,了解每个电源管理电路的操作原理。该演示手册的应用部分介绍了该板的系统级功能以及将其用于早期设计原型制作的各种方式。





点击这里以了解有关 “Energy Harvesting Solution To Go” 的信息!


如欲采购 “Energy Harvesting Solution To Go”,请点击这里!








工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
