LTC3108

超低电压、升压型转换器和电源管理器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • 从 20mV 的输入工作
  • 完整的能量收集电源管理系统
    • 可选的 VOUT:2.35V、3.3V、4.1V 或 5V
    • LDO:2.2V (在 3mA)
    • 逻辑控制的输出
    • 保存能量输出
  • 电源良好指示器
  • 采用紧凑的升压型变压器
  • 小外形 12 引脚 (3mm x 4mm) DFN 或 16 引脚 SSOP 封装



更多细节
show more Icon

LTC®3108 是一款高度集成的 DC/DC 转换器,非常适合于收集和管理来自诸如 TEG (热电发生器)、热电堆和小型太阳能电池等极低输入电压电源的剩余能量。该器件所采用的升压型拓扑结构可在输入电压低至 20mV 的情况下正常运作。 LTC3108 在功能方面与 LTC3108-1 相同,不同之处在于其独特的固定 VOUT 选择。

LTC3108 采用一个小外形的升压变换器,可提供一款面向无线检测和数据采集应用的完整电源管理解决方案。2.2V LDO 负责给一个外部微处理器供电,而主输出则设置为 4 种固定电压之一,用于为一个无线发送器或传感器供电。当主输出电压处于调节状态时,电源良好指示器将发出指示信号。第二个输出可以由主机来使能。一个存储电容器在没有可用的输入电压电源时用于提供所需的电源。极低的静态电流和高效率设计可确保输出存储电容器拥有尽可能最快的充电时间。

LTC3108 采用小外形的耐热性能增强型 12 引脚 (3mm x 4mm) DFN 封装和 16 引脚 SSOP 封装。




应用

  • 远端传感器和无线电设备电源
  • 剩余热能收集
  • HVAC 系统
  • 工业无线检测
  • 自动测量
  • 楼宇自动化
  • 预料性维修



产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3108EDE#PBF
  • HTML
  • HTML
LTC3108EDE#TRPBF
  • HTML
  • HTML
LTC3108EGN#PBF
  • HTML
  • HTML
LTC3108EGN#TRPBF
  • HTML
  • HTML
LTC3108IDE#PBF
  • HTML
  • HTML
LTC3108IDE#TRPBF
  • HTML
  • HTML
LTC3108IGN#PBF
  • HTML
  • HTML
LTC3108IGN#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC3108EGN#PBF

量产

LTC3108EGN#TRPBF

量产

LTC3108IGN#PBF

量产

LTC3108IGN#TRPBF

量产

4月 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3108EGN#PBF

量产

LTC3108EGN#TRPBF

量产

LTC3108IGN#PBF

量产

LTC3108IGN#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC3108EGN#PBF

量产

LTC3108EGN#TRPBF

量产

LTC3108IGN#PBF

量产

LTC3108IGN#TRPBF

量产

4月 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3108EGN#PBF

量产

LTC3108EGN#TRPBF

量产

LTC3108IGN#PBF

量产

LTC3108IGN#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

DC2042A

Energy Harvesting (EH) Multi-Source Demo Board

zoom

DC2042A

Energy Harvesting (EH) Multi-Source Demo Board

Energy Harvesting (EH) Multi-Source Demo Board

产品详情

DC2042A - Demo Board for:
LTC3588-1 Piezoelectric Energy Harvesting Power Supply
LTC3108 Ultralow Voltage Step-Up Converter and Power Manager
LTC3105 400mA Step-Up DC/DC Converter with Maximum Power Point Control and 250mV Start-Up
LTC3459 10V Micropower Synchronous Boost Converter in ThinSOT
LTC2935 Ultra-Low Power Supervisor with Power-Fail Output, Selectable Thresholds





reference details image

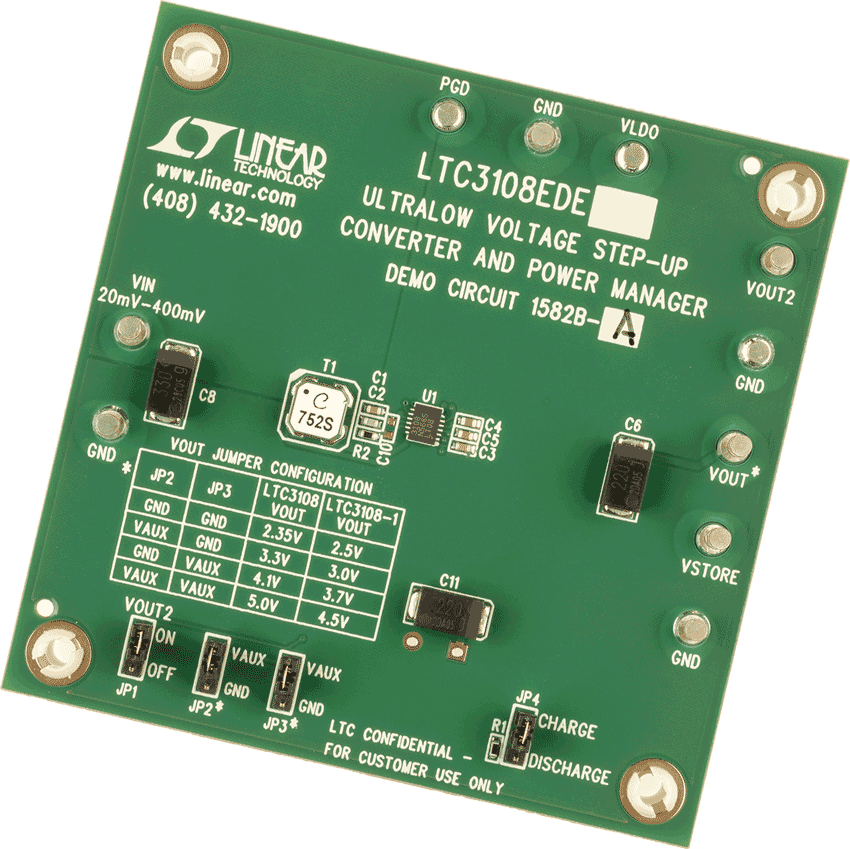

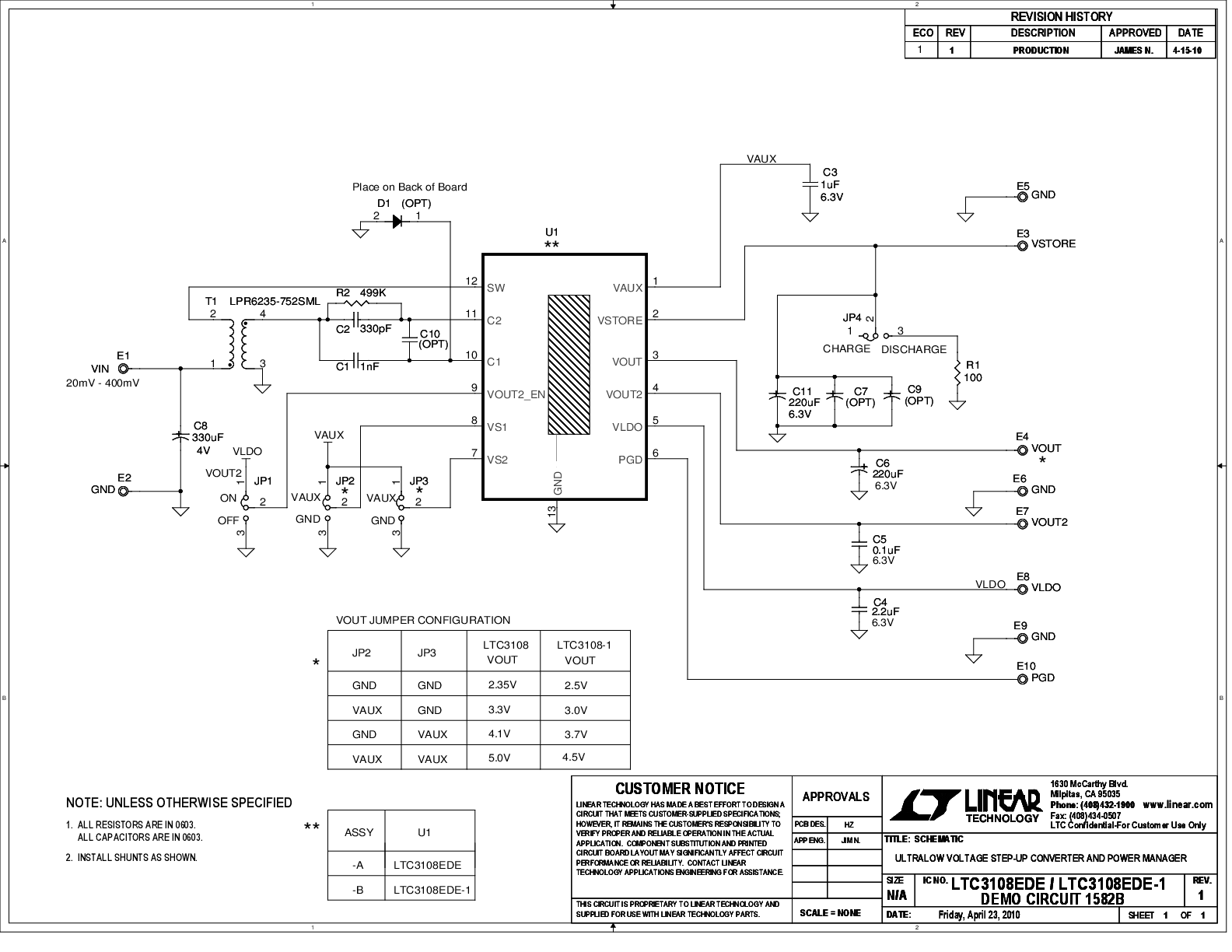

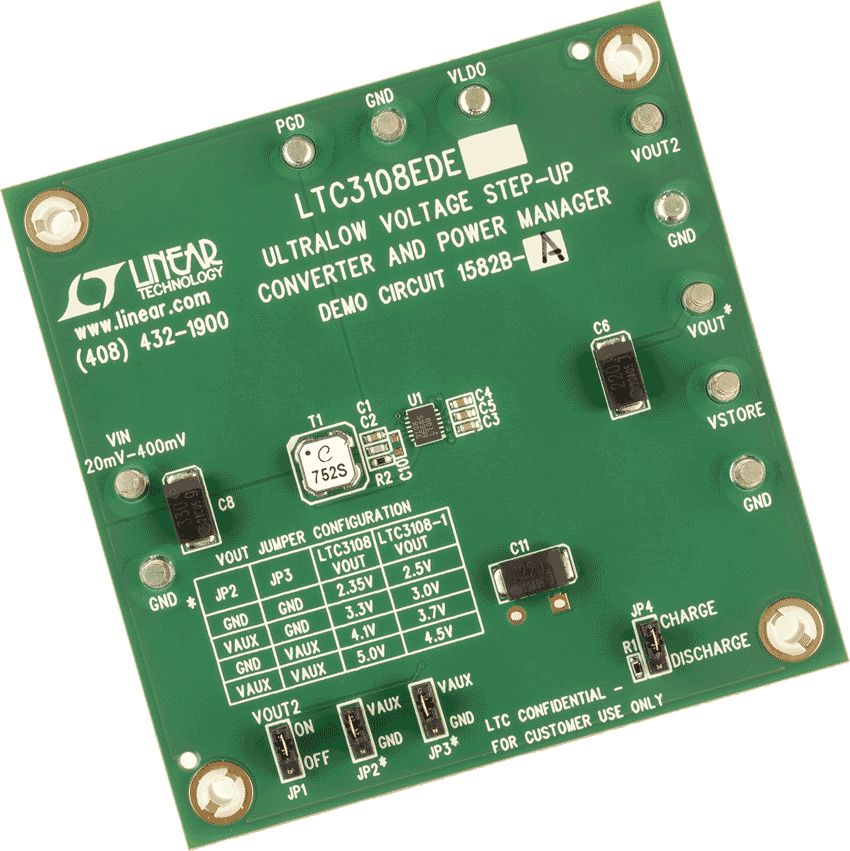

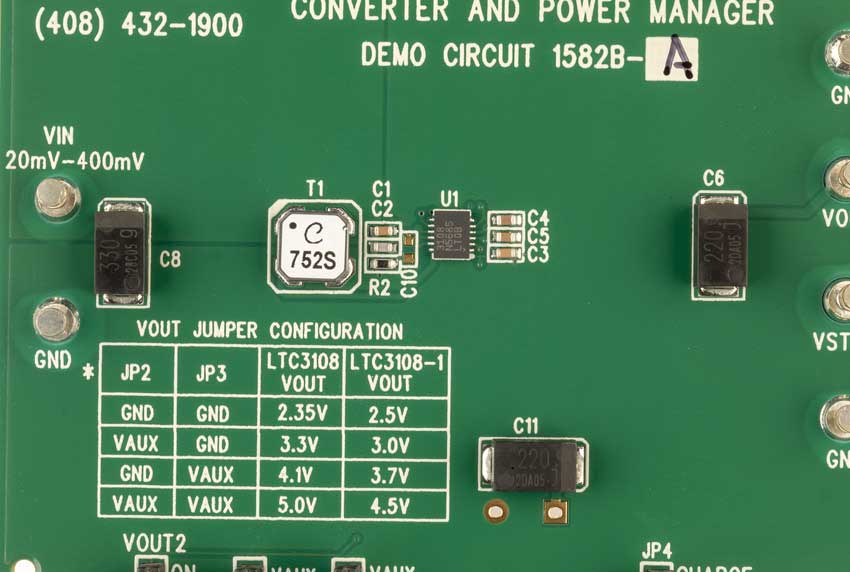

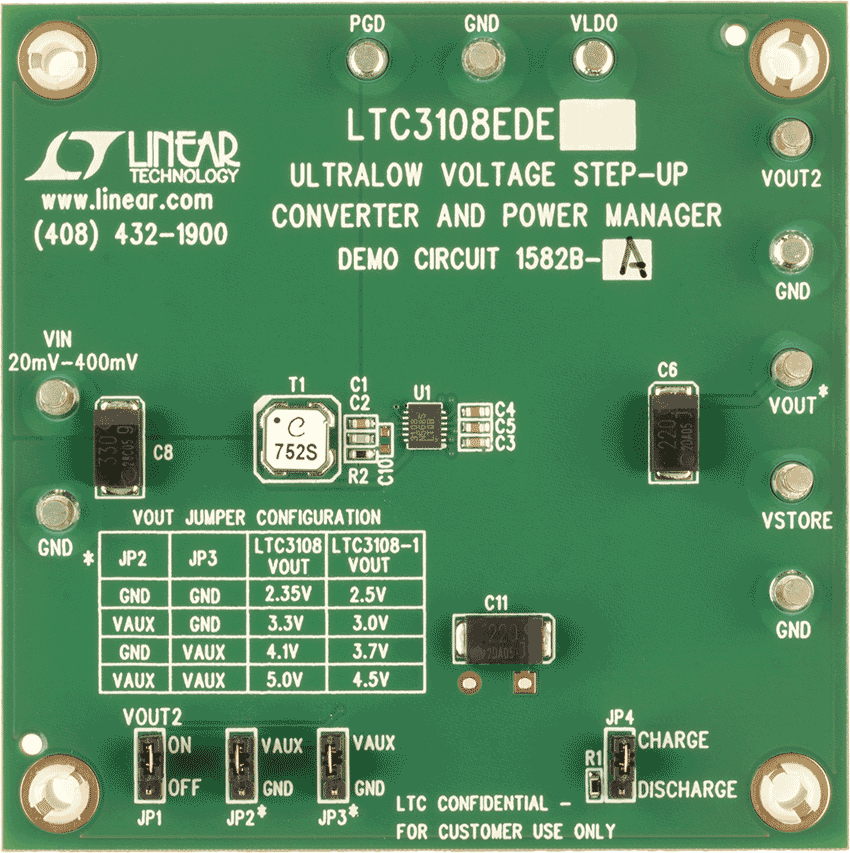

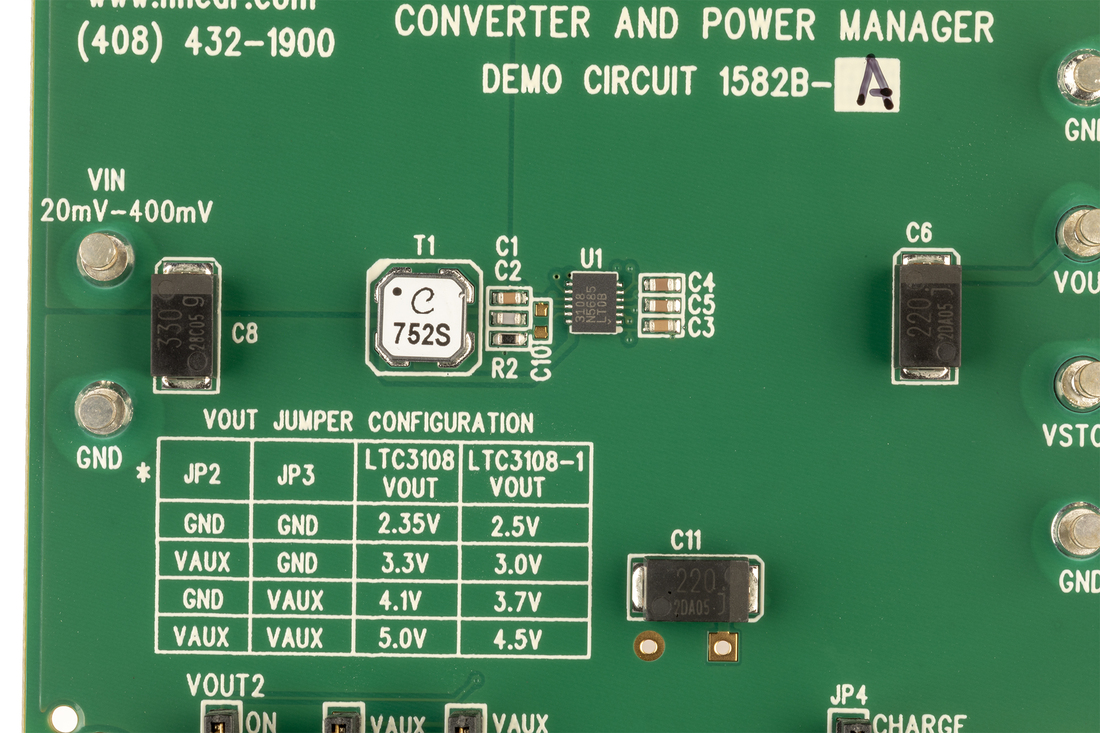

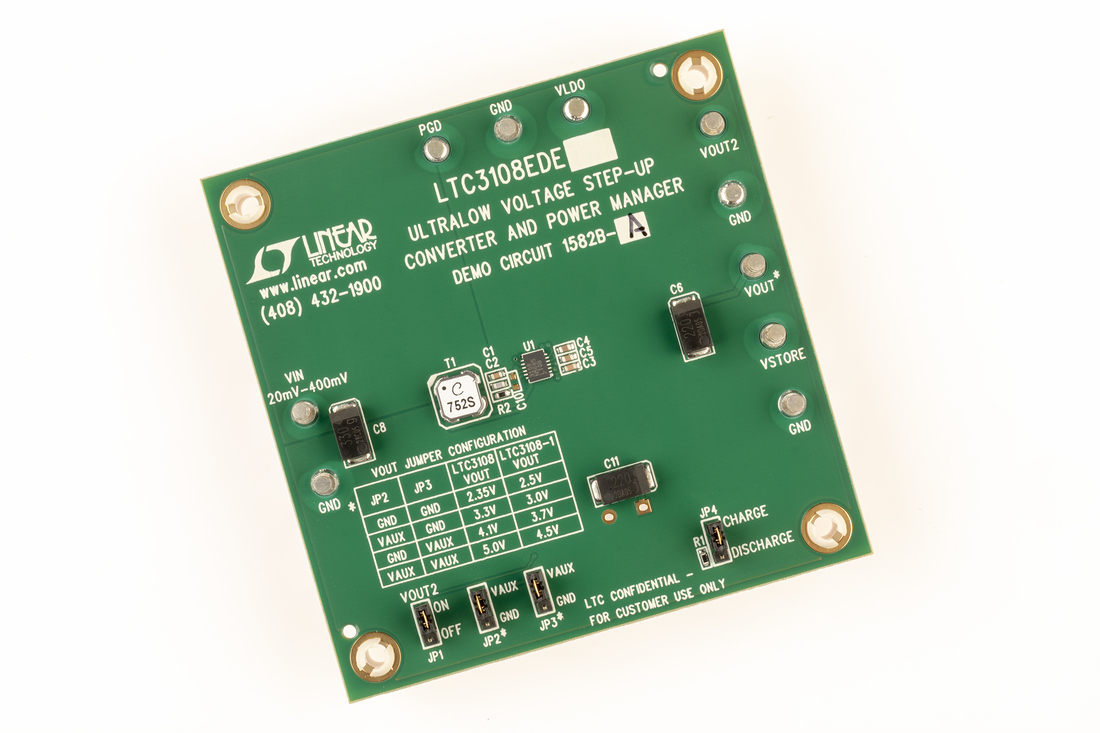

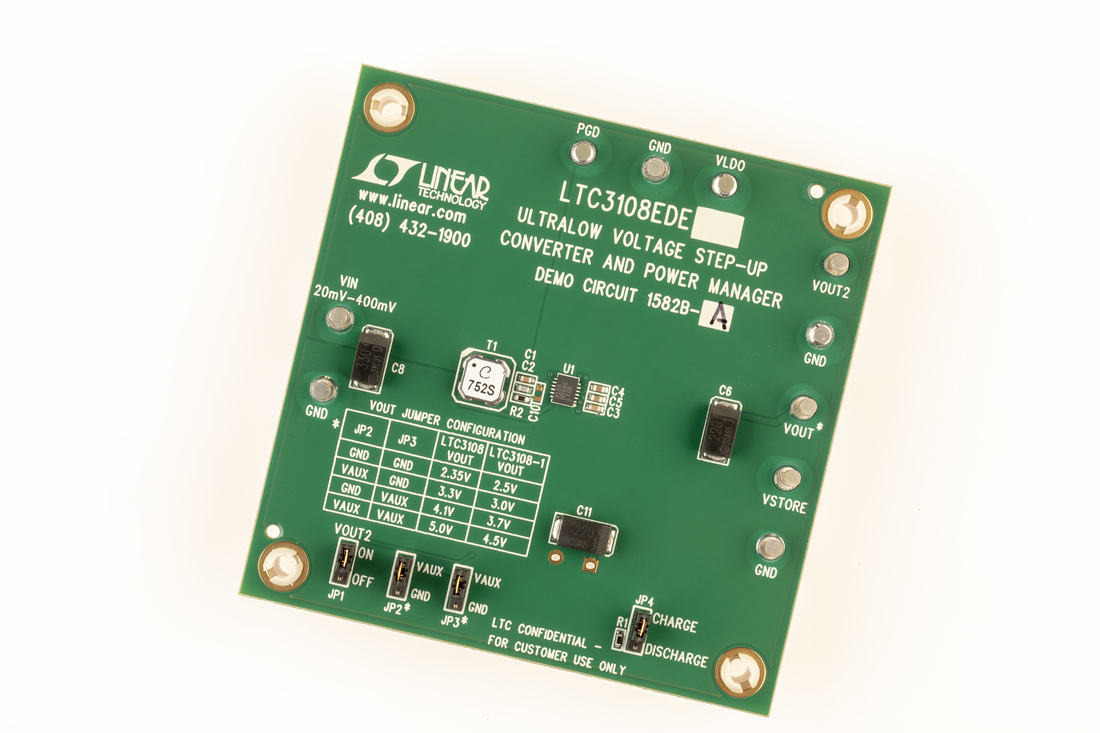

DC1582B-A

LTC3108EDE Demo Board | Ultralow Voltage Step-Up Converter and Power Manager

reference details image

DC2080A

具换能器的能量收集 (EH) 多电源演示板

zoom

DC2080A

具换能器的能量收集 (EH) 多电源演示板

具换能器的能量收集 (EH) 多电源演示板

产品详情

DC2080 是一款多用途能量收集演示板,它能够接受压电、太阳能、4mA 至 20mA 环路、热动力能量源或任何高阻抗 AC 或 DC 电源。该演示板包含四个由以下 EH IC 组成的独立电路:


LTC3588-1: 压电能量收集电源
LTC3108: 超低电压升压型转换器和电源管理器
LTC3105: 具功率点控制功能和 LDO 稳压器的升压型 DC/DC 转换器
LTC3459: 微功率同步升压型转换器
LTC2935-2 和 LTC2935-4: 具电源故障输出可选门限的超低功率监控器


该电路板设计用于连接到Silicon Labs EFM32™ Wonder Gecko入门套件(产品型号:EFM32WG-STK3800)。它还包括两个能量采集器传感器(TEG和Solar)和一个用于连接高阻抗交流源的端子板。该电路板还提供了许多转台,能够轻松地将附加传感器连接到该板。该板包含多个跳线,可采用多种方式配置该板。该板的标准版本安装了12个跳线中的4个跳线。该板非常适合最终用户的需求。此兼容性使其成为任何低功耗能量采集系统的理想评估工具。请参阅各数据手册,了解每个电源管理电路的操作原理。该演示手册的应用部分介绍了该板的系统级功能以及将其用于早期设计原型制作的各种方式。





点击这里以了解有关 “Energy Harvesting Solution To Go” 的信息!


如欲采购 “Energy Harvesting Solution To Go”,请点击这里!








工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
