LTC3388

20V、高效率、毫微功率降压型稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 16
特性
  • 在调节状态中输入 IQ 为 720nA (无负载,VIN = 4V)
  • 在调节状态中输入 IQ 为 820nA (无负载,VIN = 20V)
  • 在 UVLO 状态中输入 IQ 为 400nA
  • 2.7V 至 20V 输入工作电压范围
  • 输出电流高达 50mA
  • 可通过引脚来选择的输出电压:
    • 1.2V、1.5V、1.8V、2.5V (LTC3388-1)
    • 2.8V、3.0V、3.3V、5.0V (LTC3388-3)
  • 高效率迟滞同步 DC/DC 转换
  • 待机模式可禁止执行降压开关操作
  • 采用 10 引脚 MSE 封装和 3mm x 3mm DFN 封装



更多细节
show more Icon

LTC®3388-1 / LTC3388-3 是具内部高端和同步电源开关的高效率、降压型 DC/DC 转换器,该器件在无负载时仅吸收 720nA (典型值) 的 DC 电源电流,并保持了输出电压调节作用。

LTC3388-1 / LTC3388-3 能够提供 50mA 的负载电流,而且还具有一种欠压闭锁 (UVLO) 功能,用于在输入电压降至 2.3V 以下时停用转换器并保持一种低静态电流状态。在调节状态中,LTC3388-1 / LTC3388-3 将进入睡眠模式,在该模式中,输入和输出静态电流均非常小。降压型转换器根据需要接通和关断,以保持稳压作用。对于要求低纹波的短持续时间负载,附加的待机模式将禁止执行降压开关操作,而同时输出则处于调节状态。

可通过引脚来选择 1.2V、1.5V、1.8V、2.5V (LTC3388-1) 和 2.8V、3.0V、3.3V、5.0V (LTC3388-3) 的输出电压。LTC3388-1 / LTC3388-3 可在 VIN 高达 20V 的条件下运作,而无负载静态电流则保持在 1μA 以下。




Applications

  • 便携式产品的保活电源
  • 工业控制电源
  • 分布式电源系统
  • 电池供电式设备



产品模型 16

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3388EDD-1#PBF
  • HTML
  • HTML
LTC3388EDD-1#TRPBF
  • HTML
  • HTML
LTC3388EDD-3#PBF
  • HTML
  • HTML
LTC3388EDD-3#TRPBF
  • HTML
  • HTML
LTC3388EMSE-1#PBF
  • HTML
  • HTML
LTC3388EMSE-1#TRPBF
  • HTML
  • HTML
LTC3388EMSE-3#PBF
  • HTML
  • HTML
LTC3388EMSE-3#TRPBF
  • HTML
  • HTML
LTC3388IDD-1#PBF
  • HTML
  • HTML
LTC3388IDD-1#TRPBF
  • HTML
  • HTML
LTC3388IDD-3#PBF
  • HTML
  • HTML
LTC3388IDD-3#TRPBF
  • HTML
  • HTML
LTC3388IMSE-1#PBF
  • HTML
  • HTML
LTC3388IMSE-1#TRPBF
  • HTML
  • HTML
LTC3388IMSE-3#PBF
  • HTML
  • HTML
LTC3388IMSE-3#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3388EMSE-1#PBF

量产

LTC3388EMSE-1#TRPBF

量产

LTC3388EMSE-3#PBF

量产

LTC3388EMSE-3#TRPBF

量产

LTC3388IMSE-1#PBF

量产

LTC3388IMSE-1#TRPBF

量产

LTC3388IMSE-3#PBF

量产

LTC3388IMSE-3#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3388EMSE-1#PBF

量产

LTC3388EMSE-1#TRPBF

量产

LTC3388EMSE-3#PBF

量产

LTC3388EMSE-3#TRPBF

量产

LTC3388IMSE-1#PBF

量产

LTC3388IMSE-1#TRPBF

量产

LTC3388IMSE-3#PBF

量产

LTC3388IMSE-3#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

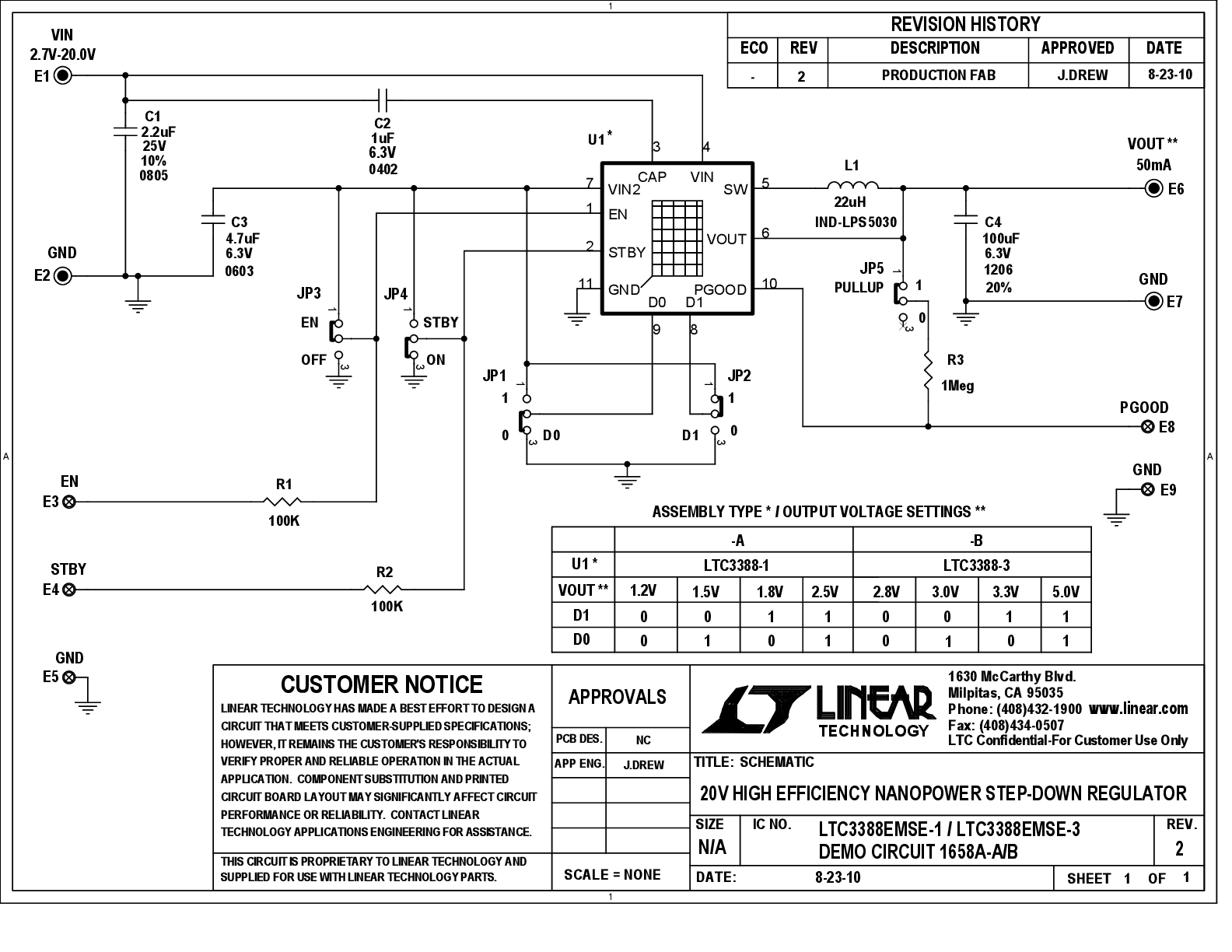

DC1658A-B

LTC3388EMSE-3 Demo Board | 2.8V ≤ VIN ≤ 20V, VOUT = 2.8V to 5V @ 50mA

zoom

DC1658A-B

LTC3388EMSE-3 Demo Board | 2.8V ≤ VIN ≤ 20V, VOUT = 2.8V to 5V @ 50mA

LTC3388EMSE-3 Demo Board | 2.8V ≤ VIN ≤ 20V, VOUT = 2.8V to 5V @ 50mA

产品详情

Demonstration Circuit DC1658A is a 20V High Efficiency Nanopower Step-Down Regulator featuring the LTC3388-1/ LTC3388-3. The LTC3388 is an ultralow quiescent current power supply designed to regulate the output voltage by means of a nanopower high efficiency synchronous buck regulator. The input current is only 720nA typical at no load while maintaining output voltage regulation, capable of supplying 50mA of load current. The LTC3388-1/ LTC3388-3 also in-corporates an accurate undervoltage lockout feature to disable the converter and maintain a low quiescent current state when the input voltage falls below 2.3V. In regulation, the LTC3388-1/LTC3388-3 enter a sleep state in which both input and output quiescent currents are minimal. The buck converter turns on and off as needed to maintain regulation. An additional standby mode disables the buck switching while the  output is in regulation for short duration loads requiring low ripple.

reference details image

DC1658A-A

LTC3388EMSE-1 Demo Board | 2.7V ≤ VIN ≤ 20V, VOUT = 1.2V to 2.5V @ 50mA

zoom

DC1658A-A

LTC3388EMSE-1 Demo Board | 2.7V ≤ VIN ≤ 20V, VOUT = 1.2V to 2.5V @ 50mA

LTC3388EMSE-1 Demo Board | 2.7V ≤ VIN ≤ 20V, VOUT = 1.2V to 2.5V @ 50mA

产品详情

Demonstration Circuit DC1658A is a 20V High Efficiency Nanopower Step-Down Regulator featuring the LTC3388-1/ LTC3388-3. The LTC3388 is an ultralow quiescent current power supply designed to regulate the output voltage by means of a nanopower high efficiency synchronous buck regulator. The input current is only 720nA typical at no load while maintaining output voltage regulation, capable of supplying 50mA of load current. The LTC3388-1/ LTC3388-3 also incorporates an accurate undervoltage lockout feature to disable the converter and maintain a low quiescent current state when the input voltage falls below 2.3V. In regulation, the LTC3388-1/LTC3388-3 enter a sleep state in which both input and output quiescent currents are minimal. The buck converter turns on and off as needed to maintain regulation. An additional standby mode disables the buck switching while the  output is in regulation for short duration loads requiring low ripple.





工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
