概览

优势和特点

  • 高效率:达 95%
  • VIN 范围:2.5V 至 5.5V
  • 高频操作:达 4MHz
  • 可选的低纹波 (典型值为 25mVP-P) 突发模式 (Burst Mode®) 操作:
    IQ = 40μA
  • 可在使用陶瓷电容器时实现稳定
  • 采用纤巧型电容器和电感器
  • 低 RDS(ON) 内部开关:0.15Ω
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 短路保护功能
  • 低压差操作:100% 占空比
  • 低停机电流:IQ ≤ 1μA
  • 输出电压范围从 0.6V 至 5V
  • 可同步至外部时钟
  • 支持预偏置输出
  • 小外形 10 引脚 (3mm x 3mm) DFN 或 MSOP 封装



产品详情

LTC®3565 是一款恒定频率、同步降压型 DC/DC 转换器。该器件专为中等功率应用而设计,工作输入电压范围为 2.5V 至 5.5V,并具有一个高达 4MHz 的用户可配置工作频率,因而允许使用纤巧、低成本的电容器以及高度 ≤1mm 的电感器。输出电压的可调范围为 0.6V 至 5.5V。内部同步电源开关提供了高效率。由于运用了电流模式架构和外部补偿,从而使得 LTC3565 能够在一个很宽的负载和输出电容值范围内优化瞬态响应。

可通过配置使 LTC3565 执行节能的自动突发模式操作 (IQ = 40μA),以在负载电流降至低于连续操作所需的水平时减小栅极电荷损失。如欲降低噪声和 RF 干扰,则可对 SYNC/MODE 引脚进行配置,以跳过某些脉冲或执行强制连续操作。

为了进一步实现电池使用寿命的最大化,在压降时 (100% 占空比) 将 P 沟道 MOSFET 连续接通。在停机模式中,该器件的吸收电流 <1μA。




应用

  • 笔记本电脑
  • 数码相机
  • 蜂窝电话
  • 手持式仪器
  • 板载电源



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

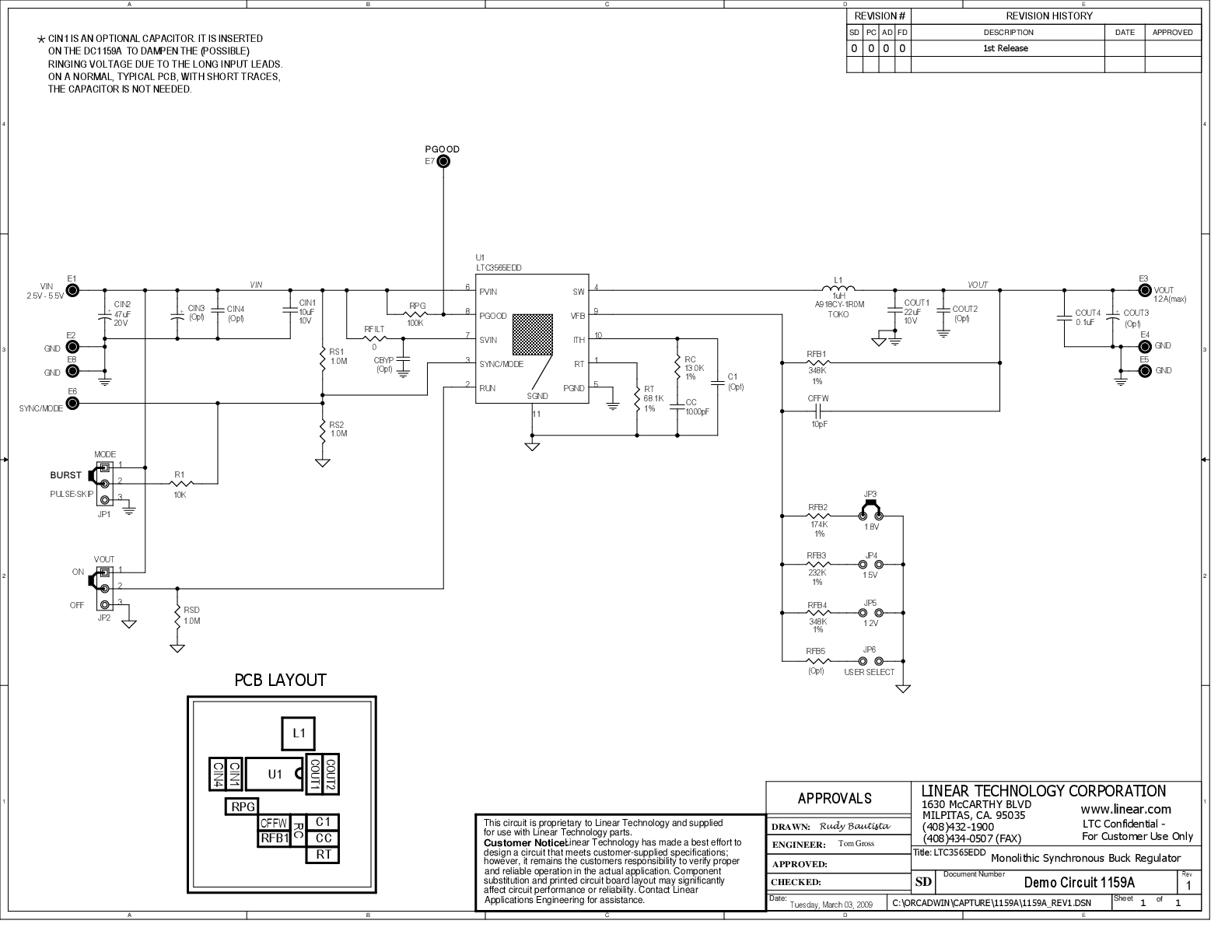

评估套件 (1)

工具及仿真模型

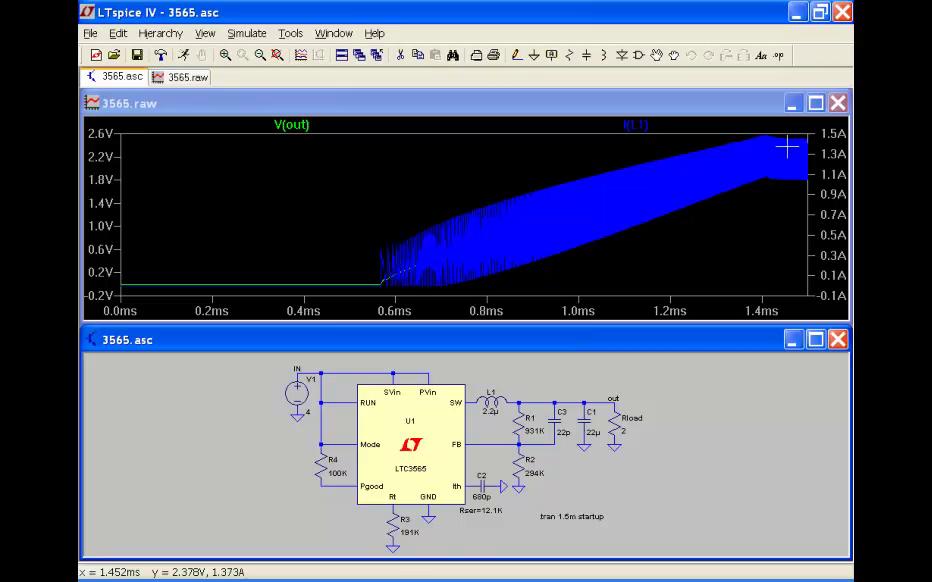

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3565

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3565
