概览
优势和特点
- 高效率：高达 95%
- 浪涌电流限制和输出断接功能
- 高达 6V 的可编程输出电压
- 1.5V 至 6V 输入范围
- 高达 1.5MHz 的可编程/可同步固定频率操作
- 可编程自动突发模式 (Burst Mode®) 操作
- 具可编程软起动周期和峰值电流限值的电流模式控制
- 0.2Ω N 沟道和 0.3Ω P 沟道开关
- 超低静态电流：12μA (在睡眠模式中），< 1μA (在停机模式中)
- 12 引脚 4mm x 3mm 耐热增强型 DFN 封装
产品详情
LTC®3458L是一款高效率、电流模式、固定频率、升压型DC/DC转换器，具有真正的输出断接和浪涌电流限制功能。LTC3458L的额定参数是针对高达6V的输出而拟订的，并具有一个0.2Ω N沟道MOSFET开关和一个0.3Ω P沟道MOSFET同步整流器。LTC3458L非常适合于电池供电型应用，并包括可编程输出电压、开关频率和环路补偿。振荡器频率可被设定为高达1.5MHz，也可同步至一个外部时钟。在突发模式操作期间，静态电流仅为12μA，从而较大限度地延长了便携式应用中的电池使用寿命。突发模式电流门限、峰值电流限值和软起动功能可从外部进行设置。其他特点包括 <1μA的停机电流、抗振铃控制和热限制。LTC3458L采用扁平 (高度仅0.75mm)、4mm x 3mm 12引脚DFN封装。
应用
- 负载点稳压器
- USB VBUS 电源
- 便携式 GPS
- MP3 播放器
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

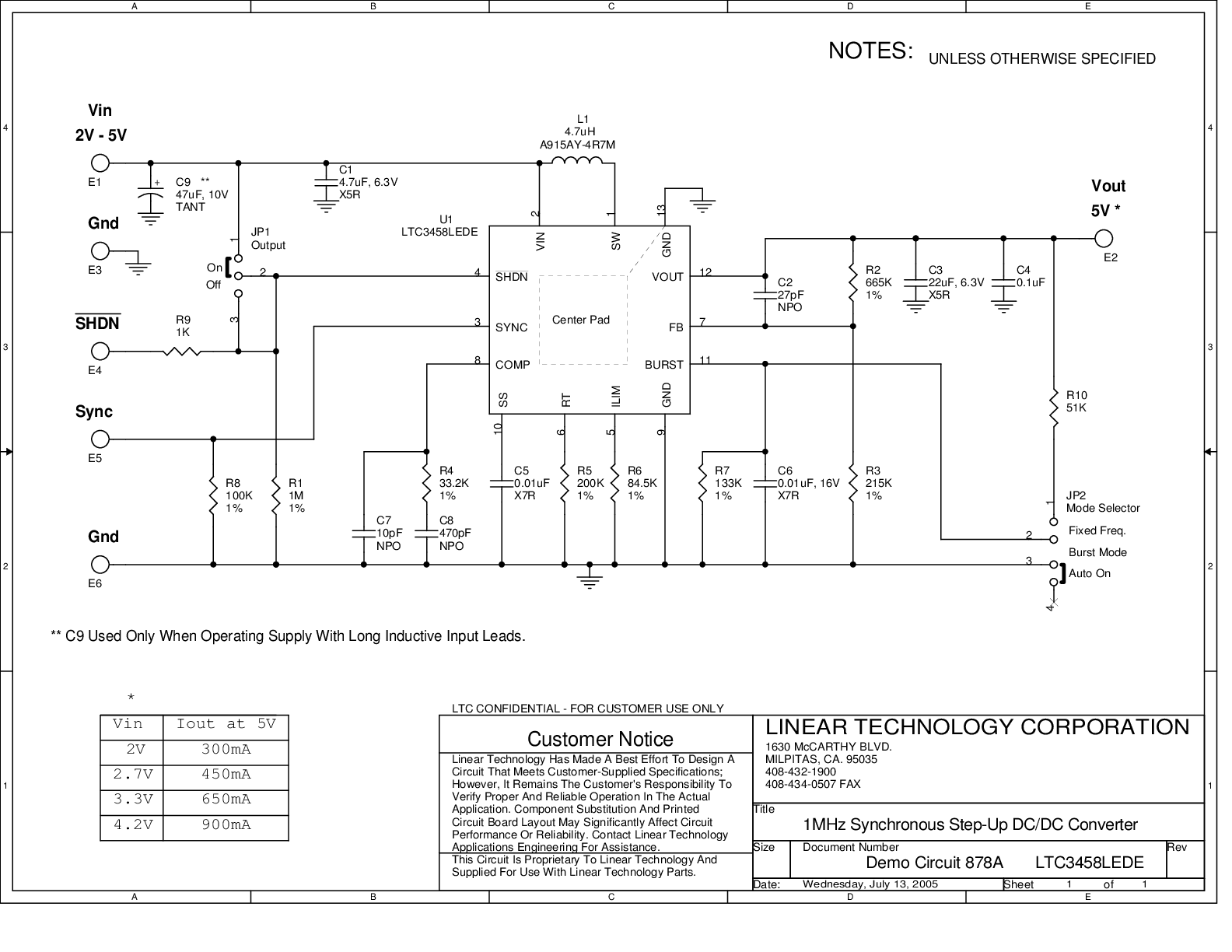

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3458
LTC3458L
配套产品推荐
LTC3458L 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3458LEDE#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3458LEDE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R419 Reliability Data |
