概览
优势和特点
- 可由高于、低于或等于输出电压的输入电压获得稳压输出
- 单个电感器，无肖特基二极管
- 高效率：高达 95%
- 突发模式 (Burst Mode®) 操作状态下的静态电流为 25μA
- 由单节锂离子电池获得高达 1.2A 的连续输出电流
- 可在停机模式中实现真正的输出切断
- 2.4V 至 5.5V 输入范围
- 2.4V 至 5.25V 输出范围
- 1MHz 固定频率操作
- 可同步的振荡器
- 可选的突发模式或固定频率操作
- 停机模式中的静态电流 <1μA
- 小外形的耐热增强型 12 引线 (4mm x 3mm) DFN 封装
产品详情
LTC®3441 是一款高效率、固定频率的降压-升压型 DC/DC 转换器，它能在输入电压高于、低于或等于输出电压的条件下进行高效操作。该 IC 所采用的设计拓扑结构可通过所有操作模式提供一个连续转换，从而使得该产品成为输出电压处于电池电压范围内的单节锂离子电池应用或多节电池应用的理想选择。
该器件包括两个 0.10Ω 的 N 沟道 MOSFET 开关和两个 0.11Ω 的 P 沟道开关。外部肖特基二极管是任选的，可用于对效率进行适中的改进。工作频率内设为 1MHz，并可同步高至 1.7MHz。在突发模式操作状态下，静态电流仅为 25μA，从而较大限度地延长便携式应用中电池的使用寿命。突发模式操作由用户来控制，并可通过驱动 MODE/SYNC 引脚至高电平来使能。如果 MODE/SYNC 引脚被驱动至低电平或具有一个时钟，则固定频率幵关操作被使能。
其特点包括 1μA 的停机电流、软启动控制、热停机和电流限制。LTC3441 采用一种耐热增强型 12 引线 (4mm x 3mm) DFN 封装。
应用
- 手持式计算器
- 手持式仪表
- MP3 播放机
- 数码相机
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R415 Reliability Data3/23/2018
-

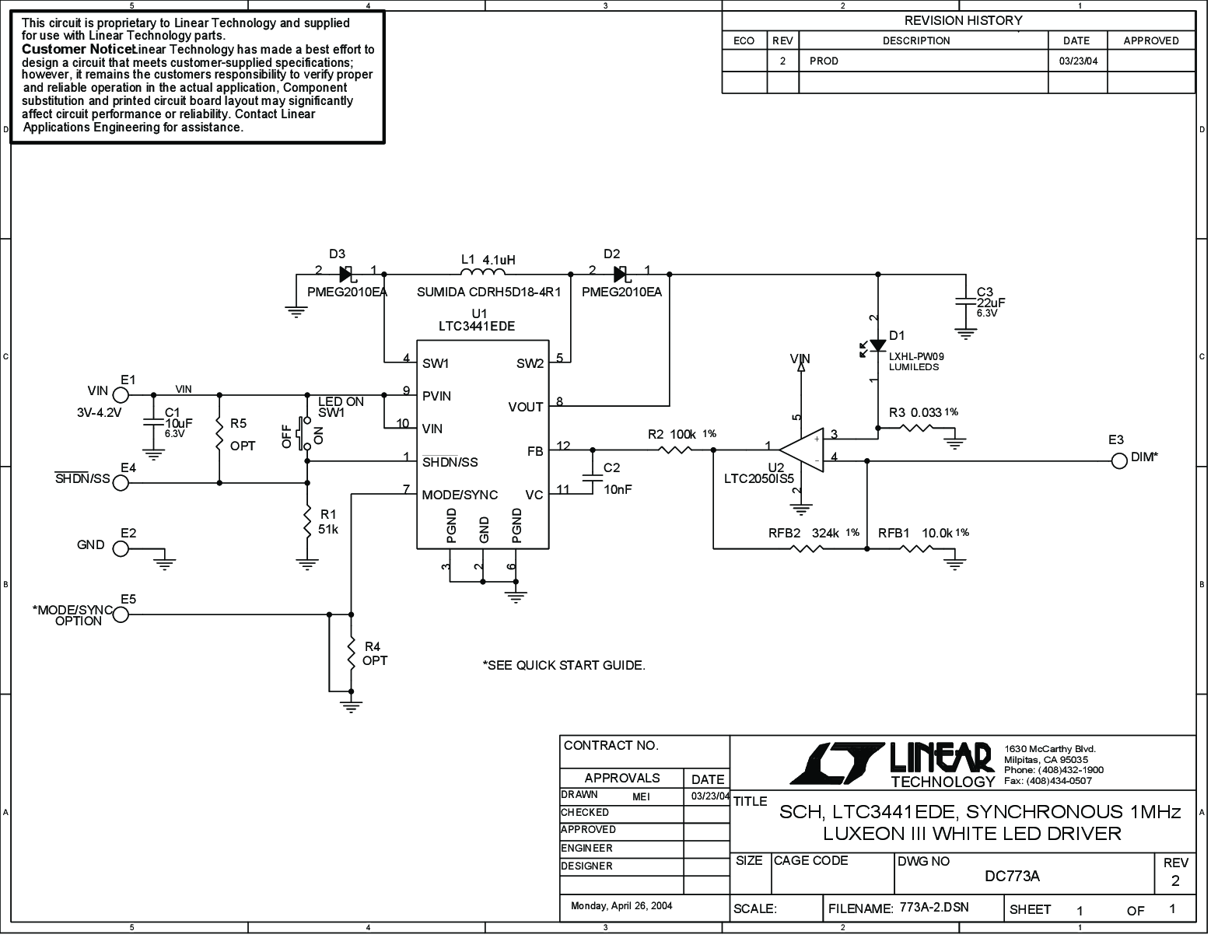

DC773A - Demo Manual9/24/2009
-

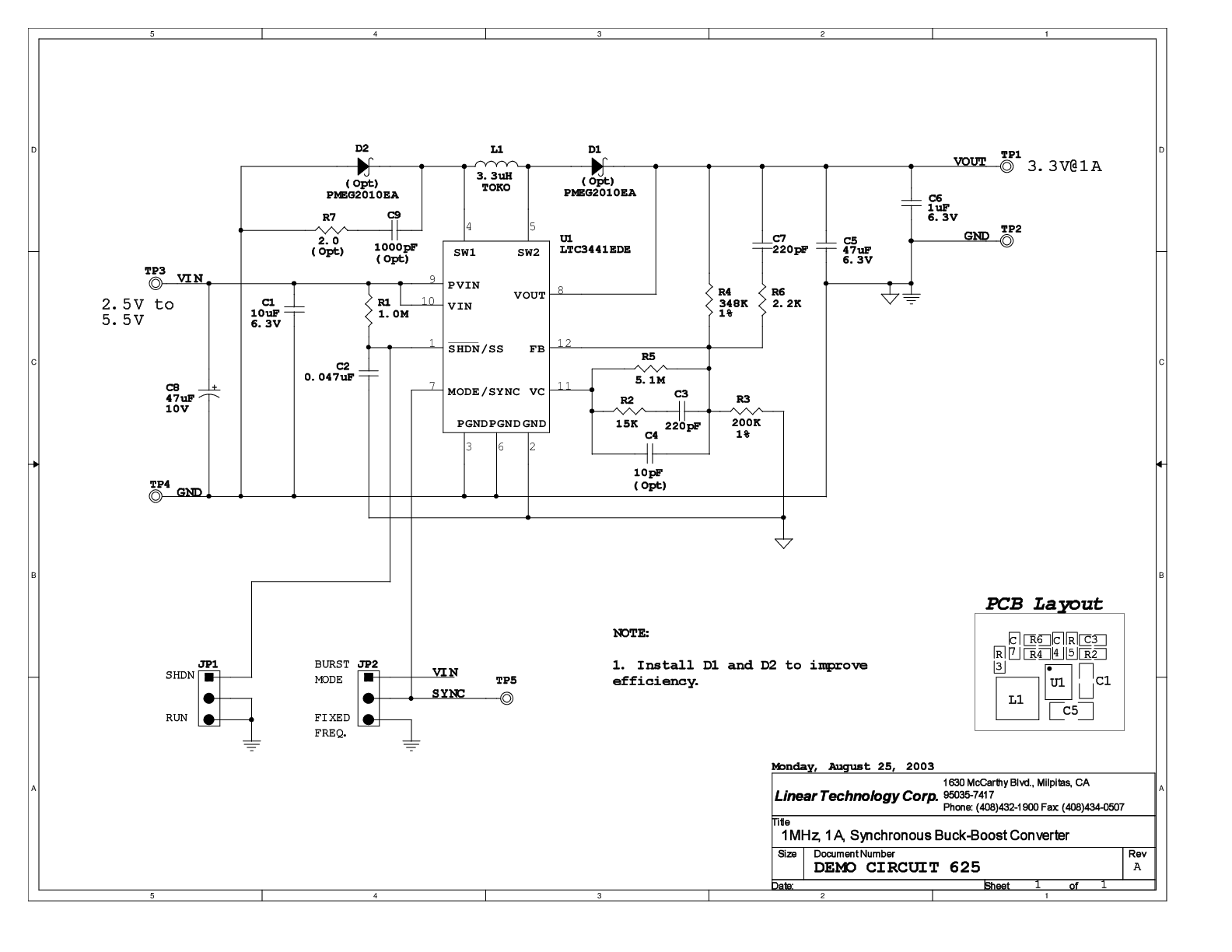

DC625A - Demo Manual9/24/2009
-
Versatile Buck-Boost Converter Offers High Efficiency in a Wide Variety of Applications5/1/2005 LT Journal
-
Monolithic Buck-Boost Converter Provides 1A at 3.3V without Schottky Diodes9/1/2003 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LTC3441
配套产品推荐
LTC3441 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3441EDE#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC3441EDE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R415 Reliability Data |
