LTC3417A-2

双通道同步、1.5A/1A 4MHz降压型DC/DC稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 高效率：达 95%
  • 1.5A/1A 保证最小输出电流
  • 可同步至外部时钟
  • 无需肖特基二极管
  • 可编程工作频率：1.5MHz 或可调 (0.6MHz 至 4MHz)
  • 低纹波 (< 35mVP-P) 突发模式 (Burst Mode®) 操作
    IQ：125μA (在睡眠模式)
  • 低 RDS(ON) 内部开关
  • 具短路保护功能
  • VIN：2.25V 至 5.5V
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 超低停机电流：IQ < 1μA
  • 低压差操作：100% 占空比
  • 电源良好输出
  • 相位引脚负责选择第二个通道关系 (相对于第一个通道的相位)
  • 内部软起动和单独的 RUN 引脚控制
  • 采用小外形耐热增强型 (5mm x 3mm) DFN 和 20 引脚 TSSOP 封装



更多细节
show more Icon

LTC3417A-2是一款双通道、恒定频率、同步降压型DC/DC转换器。该器件面向中等功率应用，工作输入电压范围为2.25V至5.5V，并具有恒定可编程开关频率，因而允许采用小型、低成本的电容以及高度≤2mm的电感。每个输出电压可在0.8V至5V的范围内进行调节。内部同步低RDS(ON)电源开关可提供高效率，无需使用外部肖特基二极管。

用户可选模式输入使得用户能够在纹波电压与低功率效率之间进行权衡。突发模式操作可在轻负载条件下提供高效率，而脉冲跳跃模式则能够在轻负载条件下实现低纹波噪声。相位模式引脚可使第二通道与通道1同相或180°反相。错相工作在VIN上产生了较低的RMS电流，因此输入电容上的压力较低。

为了进一步延长电池的使用寿命，P沟道MOSFET在压降条件下（100%占空比）连续导通，两个通道吸收的总静态电流仅为100μA。在关断模式下，该器件的电流消耗<1μA。




应用

  • GPS/导航系统
  • 汽车仪表
  • PC卡
  • 工业电源
  • 通用负载点DC/DC



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3417A-2

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/01/2008
英文

LTC3417A-2: Dual Synchronous 1.5A/1A 4MHz Step-Down DC/DC Regulator Data Sheet

打开PDF文件

redirect
336.00K
download

下载 PDF

PDF Vector

PDF

更新 05/14/2008
日文

LTC3417A-2: デュアル同期整流式 1.5A/1A 4MHz 降圧DC/DCレギュレータ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1336A - Demo Manual redirect icon

206.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R457 Reliability Data redirect icon

65.93 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3417AEDHC-2#PBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3417AEDHC-2#TRPBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3417AEFE-2#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3417AEFE-2#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3417AIDHC-2#PBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3417AIDHC-2#TRPBF 16-Lead DFN (5mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3417AIFE-2#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3417AIFE-2#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3417AEFE-2#PBF

量产

LTC3417AEFE-2#TRPBF

量产

LTC3417AIFE-2#PBF

量产

LTC3417AIFE-2#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3417AEFE-2#PBF

量产

LTC3417AEFE-2#TRPBF

量产

LTC3417AIFE-2#PBF

量产

LTC3417AIFE-2#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述

多个输出降压调节器1
LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

硅振荡器1
LTC6909
popup image
Cart

量产

采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

浪涌抑制器、过压和过流保护1
LTC4365
popup image
Cart

推荐新设计使用

欠压、过压和电源反向保护控制器

数字温度传感器1
LTC2991
popup image
Cart

推荐新设计使用

8 通道 I2C 电压、电流和温度监视器

部分模型 产品周期 描述
LTC4365
popup image
Cart

推荐新设计使用

欠压、过压和电源反向保护控制器

LTC2991
popup image
Cart

推荐新设计使用

8 通道 I2C 电压、电流和温度监视器

LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

评估套件 1

reference details image

DC1336A

LTC3417AEDHC-2演示板 | 双通道同步1.5/1A 1A 4MHz降压型DC/DC稳压器

zoom

DC1336A

LTC3417AEDHC-2演示板 | 双通道同步1.5/1A 1A 4MHz降压型DC/DC稳压器

download icon

下载

 print icon

打印
DC1336A
LTC3417AEDHC-2演示板 | 双通道同步1.5/1A 1A 4MHz降压型DC/DC稳压器
立即购买 更多内容

产品详情

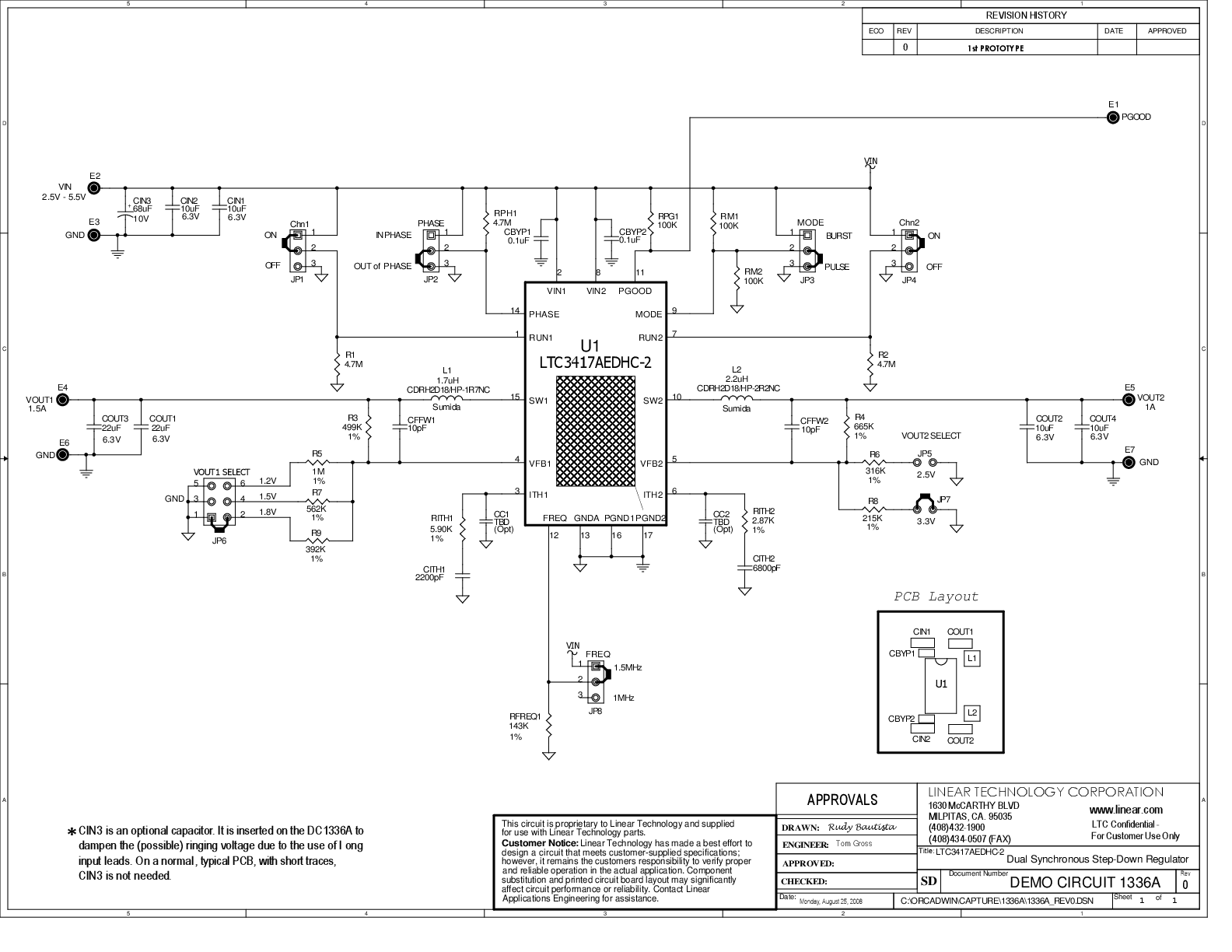

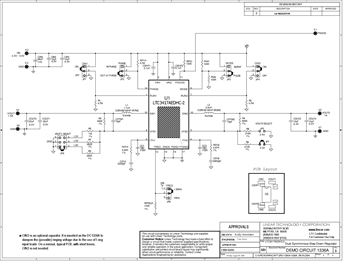

演示电路DC1336是一款双输出稳压器，它由基于单芯片双通道同步降压型稳压器LTC3417A-2的两个恒频降压转换器组成。DC1336具有2.25V至5.5V的输入电压范围，一个稳压器能够提供高达1.5A的输出电流，另一个稳压器能够提供高达1A的输出电流。DC1336在突发模式(Burst Mode®)或跳脉冲工作模式下都可以工作。在关断状态下，DC1336的总消耗电流低于1 uA。DC1336是非常高效的电路：任一电路效率均高达94%。





资料

pdf icon

PDF

DC1336A - Demo Manual Download

206.00K

pdf icon

ZIP

DC1336A - Design File Download

1.00M

pdf icon

PDF

DC1336A - Schematic Download

86.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC1336A

LTC3417AEDHC-2演示板 | 双通道同步1.5/1A 1A 4MHz降压型DC/DC稳压器

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：
