概览

优势和特点

  • 高效率:达 95%
  • 1.4A/800mA 保证最小输出电流
  • 无需肖特基二极管
  • 可编程工作频率:1.5MHz 或可调 (0.6MHz 至 4MHz)
  • 低 RDS(ON) 内部开关
  • 短路保护
  • VIN:2.25V 至 5.5V
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 睡眠模式中的静态电流为 125μA
  • 超低停机电流:IQ < 1μA
  • 低压差操作:100% 占空比
  • 电源良好输出
  • 相位引脚负责选择第二个通道相关系 (对于第一个通道的相位)
  • 内部软起动和单独的 RUN 引脚控制

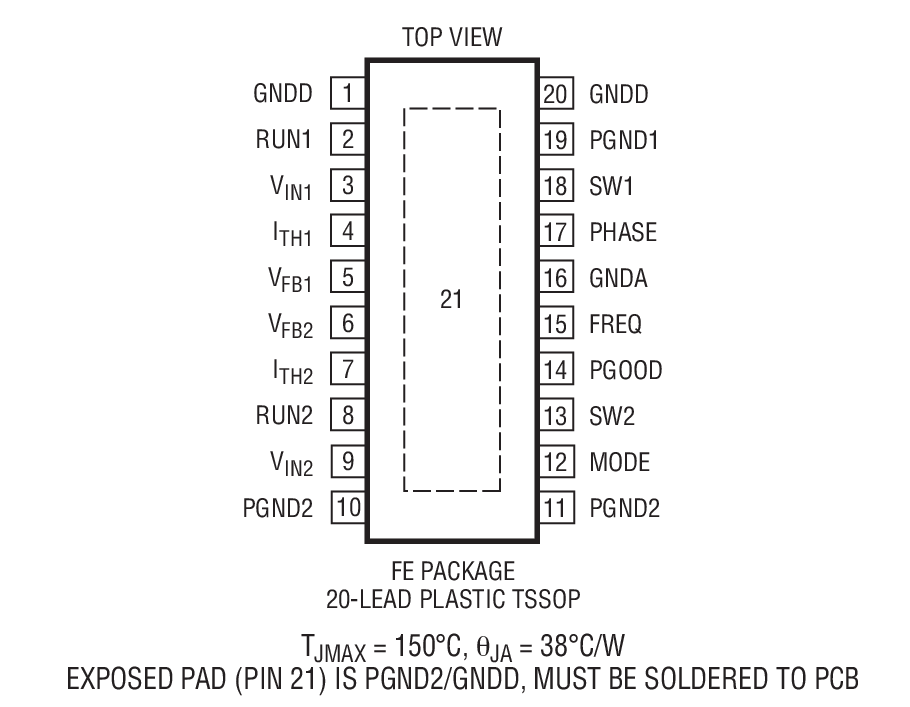

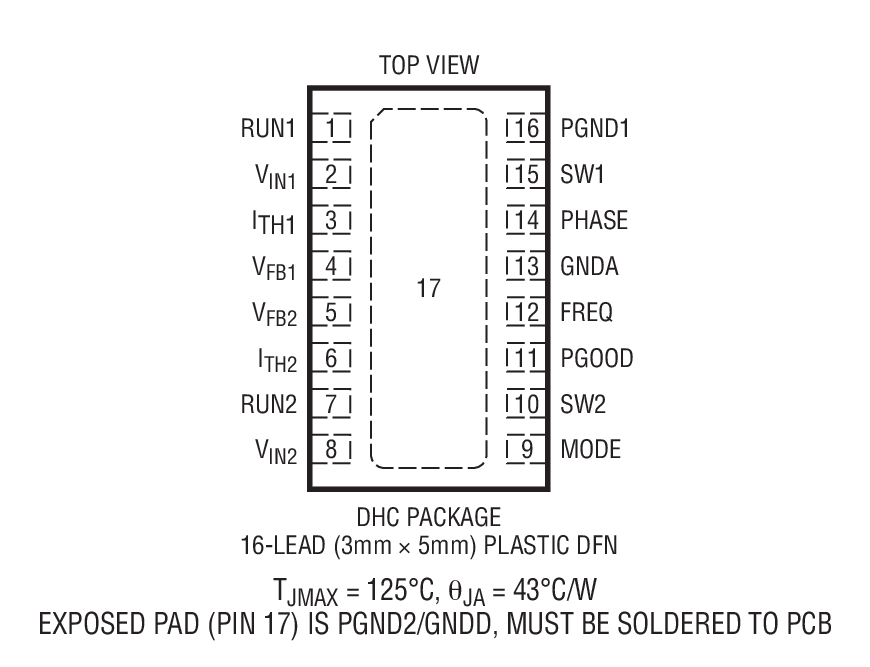

  • 采用小外形耐热增强型 (5mm x 3mm) DFN 和 20 引脚 TSSOP 封装



产品详情

LTC3417是一款双通道、恒定频率、同步降压型DC/DC转换器。该器件面向中等功率应用,工作输入电压范围为2.25V至5.5V,并具有恒定可编程开关频率,因而允许采用小型、低成本的电容以及高度≤2mm的电感。每个输出电压可在0.8V至5V的范围内进行调节。内部同步低RDS(ON)电源开关可提供高效率,无需使用外部肖特基二极管。

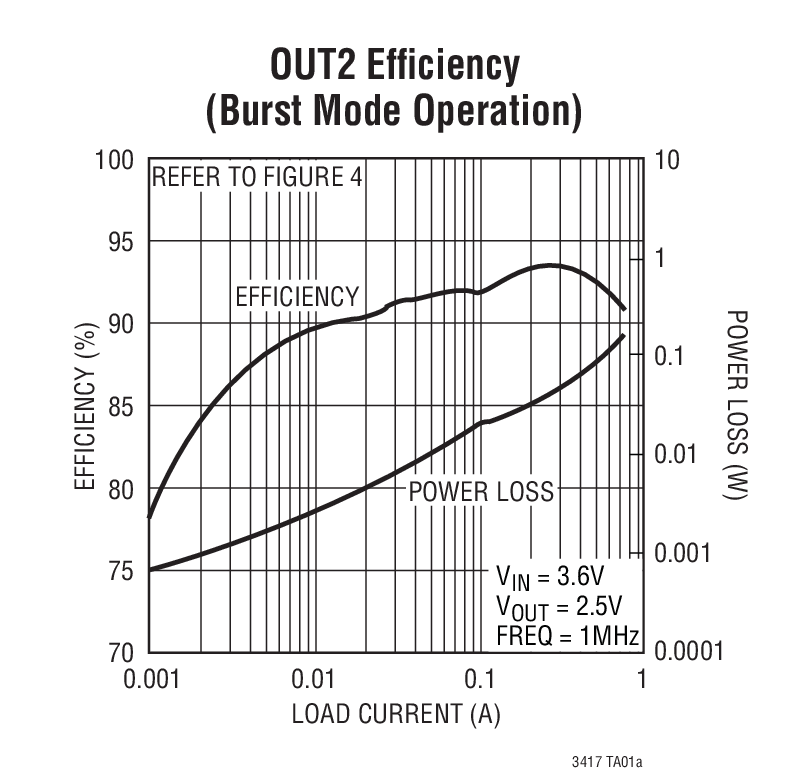

用户可选模式输入使得用户能够在纹波电压与低功率效率之间进行权衡。突发模式(Burst Mode®)操作可在轻负载条件下提供高效率,而脉冲跳跃模式则能够在轻负载条件下实现低纹波噪声。相位模式引脚可使第二通道与通道1同相或180°反相。错相工作在VIN上产生了较低的RMS电流,因此输入电容上的RMS降额较低。

为了进一步延长电池的使用寿命,P沟道MOSFET在压降条件下(100%占空比)连续导通,两个通道吸收的总静态电流仅为100µA。在关断模式下,该器件的电流消耗<1μA。




应用

  • PDA/掌上型个人电脑
  • 数码相机
  • 蜂窝电话
  • PC卡
  • 无线和DSL调制解调器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LTC3417
LTC3417A
LTC3417A-1
LTC3417A-2

LTpowerCAD

LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。

如要打开此电路的项目文件,请执行以下操作:

第1步:下载并在计算机上安装LTpowerCAD。

第2步:单击下面的链接,下载特定器件项目文件。

第3步:如果项目文件不运行,请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具,并从“文件”菜单中选择“打开项目”即可打开项目文件。

LTPowerCAD

LTpowerCAD中提供以下器件的设计工具:

LTC3417
LTC3417A
LTC3417A-2
