概览
优势和特点
- 高效率：达 96%
- 非常低的静态电流：仅 40uA
- 1.5MHz 恒定频率操作
- 高开关电流：每个通道为 1A
- 无需肖特基二极管
- 低接通电阻 RDS(ON) 内部开关：0.35Ω
- 卓越的电压和负载瞬态响应的电流模式操作
- 短路保护
- 低压降操作：100% 占空比
- 超低停机电流：IQ < 1uA
- 输出电压从 5V 至 0.6V
- 上电复位输出
- 可进行外部同步的振荡器
- 小外形的热特性增强型 MSOP 封装和 3mm x 3mm DFN 封装
产品详情
LTC3407是一款双通道、恒定频率、同步降压型DC/DC转换器。该器件面向低功率应用，工作输入电压范围为2.5V至5.5V，并具有1.5MHz的恒定开关频率，因而允许采用小型、低成本的电容以及高度≤2mm的电感。每个输出电压可在0.6V至5V的范围内进行调节。内部同步0.35Ω、1A电源开关可提供高效率，无需使用外部肖特基二极管。
该器件提供了一个用户可选模式输入，使得用户能够在纹波噪声性能与低功率效率之间进行权衡。突发模式(Burst Mode®)操作可在轻负载条件下提供高效率，而脉冲跳跃模式则能够在轻负载条件下实现低纹波噪声。
为了进一步延长电池的使用寿命，P沟道MOSFET在压降条件下（100%占空比）连续导通，两个通道吸收的总静态电流仅为40μA。在关断模式下，该器件的电流消耗<1μA。
应用
- PDA/掌上型电脑
- 数码相机
- 蜂窝电话
- 便携式媒体播放器
- PC卡
- 无线和DSL调制解调器
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (2)
参考资料
-
R415 Reliability Data3/23/2018
-

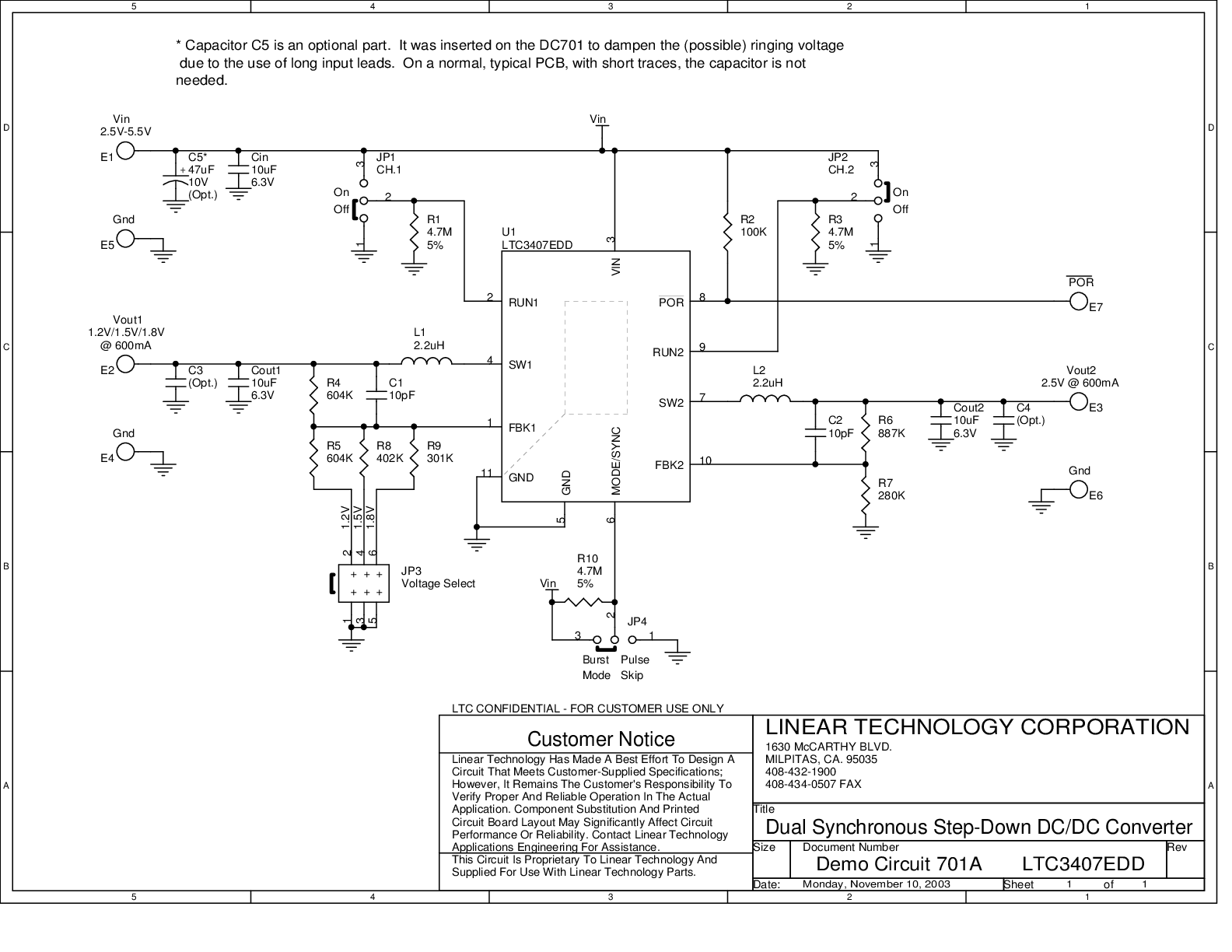

DC701A - Demo Manual9/24/2009
-

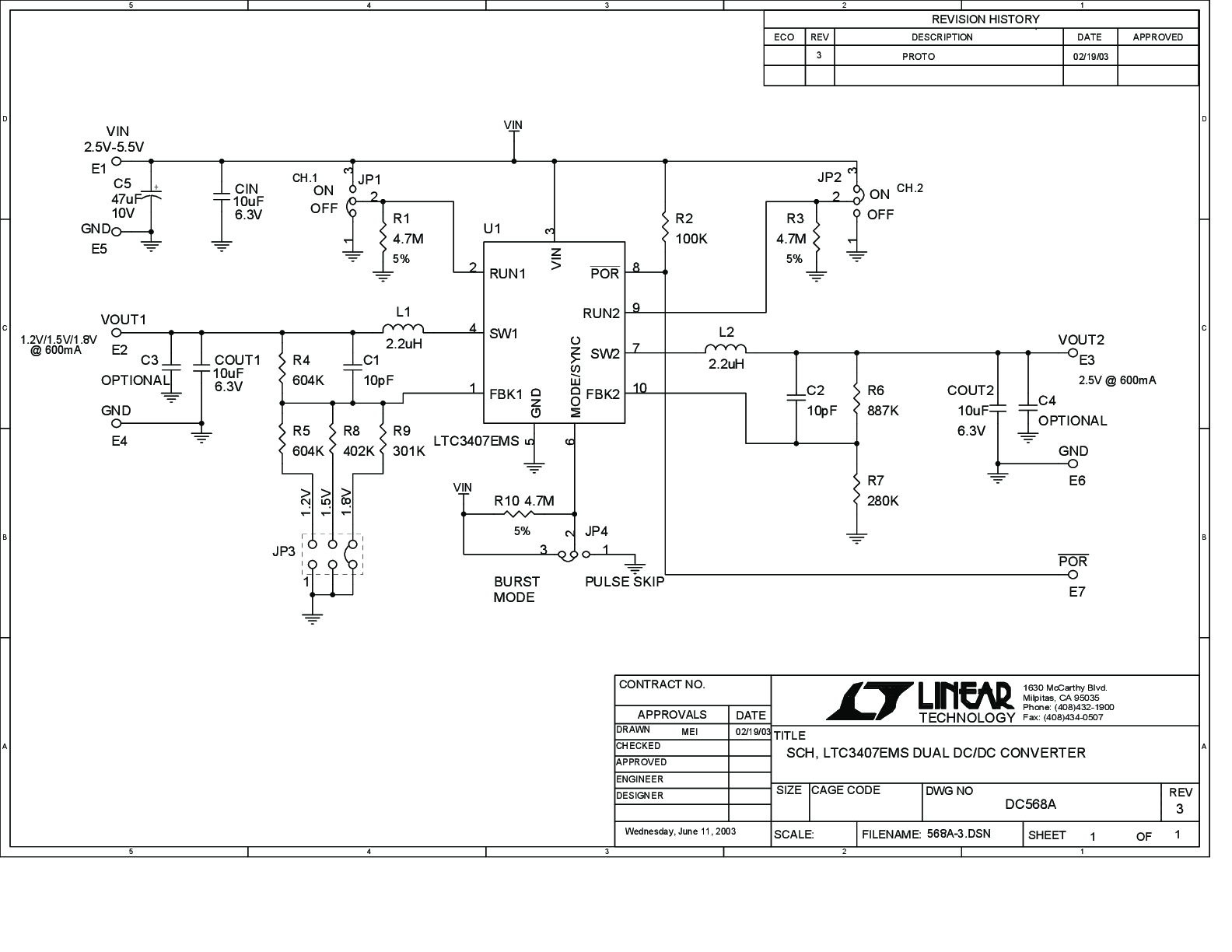

DC568A - Demo Manual9/24/2009
