LTC3406

量产

采用 ThinSOT 封装的 1.5MHz、600mA 同步降压型稳压器

产品模型: 2

Viewing:

产品详情

高效率：达 96%
非常低的静态电流：在操作期间仅为 20μA
600mA 输出电流
2.5V 至 5.5V 输入电压范围
1.5MHz 恒定频率操作
无需肖特基二极管

低压差操作：100% 占空比
0.6V 基准可提供低输出电压
停机模式吸收 ≤ 1μA 的电源电流
电流模式操作用于实现卓越的电压和负载瞬态响应
过热保护
外形扁平 (仅高 1mm) 的 ThinSOT^TM 封装

LTC^®3406 是一款高效率、单片式、同步降压型稳压器，其采用了一种恒定频率、电流模式架构。该器件可提供一款可调版本以及 1.5V 和 1.8V 的固定输出电压。操作期间的电源电流仅为 20μA，并在停机模式中降至 ≤1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3406 非常适合由单节锂离子电池供电的应用。100% 占空比提供了低压差操作，从而可延长便携式系统中的电池使用寿命。自动突发模式 (Burst Mode^®) 操作提高了轻负载条件下的效率，从而进一步延长了电池运行时间。

开关频率在内部设定为 1.5MHz，因而允许使用小的表面贴装型电感器和电容器。

内部同步开关提高了效率并免除了增设外部肖特基二极管的需要。利用 0.6V 反馈基准电压可容易地支持低输出电压。LTC3406 采用外形扁平 (仅高 1mm) 的 ThinSOT 封装。


	V_out	F_sw	特点
LTC3406	可调	1.5MHz	突发模式
LTC3406-1.2	1.2V	1.5MHz	突发模式
LTC3406-1.5	1.5V	1.5MHz	突发模式
LTC3406-1.8	1.8V	1.5MHz	突发模式
LTC3406B	可调	1.5MHz	突发模式停用
LTC3406B-1.2	1.2V	1.5MHz	突发模式停用
LTC3406B-2	可调	2.25MHz	突发模式停用
LTC3406A	可调	1.5MHz	低纹波突发模式
LTC3406AB	可调	1.5MHz	突发模式停用
LTC3406AB-2	可调	2.25MHz	突发模式停用

Part Number	Package	Code	Temp	Package Drawing	RoHS
LTC3406ES5#PBF	SOT-23	S5	E	05-08-1635	Yes
LTC3406ES5#TRMPBF	SOT-23	S5	E	05-08-1635	Yes
LTC3406ES5#TRPBF	SOT-23	S5	E	05-08-1635	Yes

Part Number	Package	Temp	Price (1-99)	Price (1k)^*	RoHS
LTC3406ES5#PBF	SOT-23	E	$2.86		Yes
LTC3406ES5#TRMPBF	SOT-23	E	$2.86	$2.03	Yes
LTC3406ES5#TRPBF	SOT-23	E	$2.86	$2.01	Yes
Buy Now • Request Samples

Part Number	Description	Price	Documentation
DC500A-A	LTC3406ES5 Demo Board \| 2.7V to 5.5Vin, 1.2Vout @ 600mA(max)	$75.00	View
Buy Now

应用

蜂窝电话
个人信息设备
无线和 DSL 调制解调器
数码相机
MP3 播放机
便携式仪器

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3406ES5#TRMPBF	5-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3406ES5#TRPBF	5-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
LTC3406A	量产	采用ThinSOT封装的1.5MHz、600mA同步降压型稳压器

工具及仿真模型

LTspice 1

LTC3406 Demo Circuit - 1.5MHz, 600mA, Synchronous Step-Down Regulator (3.3V to 1.2V @ 600mA)

LTspice中提供以下器件型号：

LTC3406
LTC3406-1.2
LTC3406-1.5
LTC3406-1.8
LTC3406A
LTC3406AB
LTC3406B
LTC3406B-1.2
LTC3406B-1.5
LTC3406B-1.8
LTC3406B-2

LTpowerCAD 2

LTpowerCAD中提供以下器件的设计工具：

LTC3406
LTC3406-1.2
LTC3406-1.5
LTC3406-1.8
LTC3406B
LTC3406B-2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTC3406ES5 Demo Board | 2.7V to 5.5VIN, 1.2VOUT @ 600mA(Max)

立即购买更多内容

产品详情

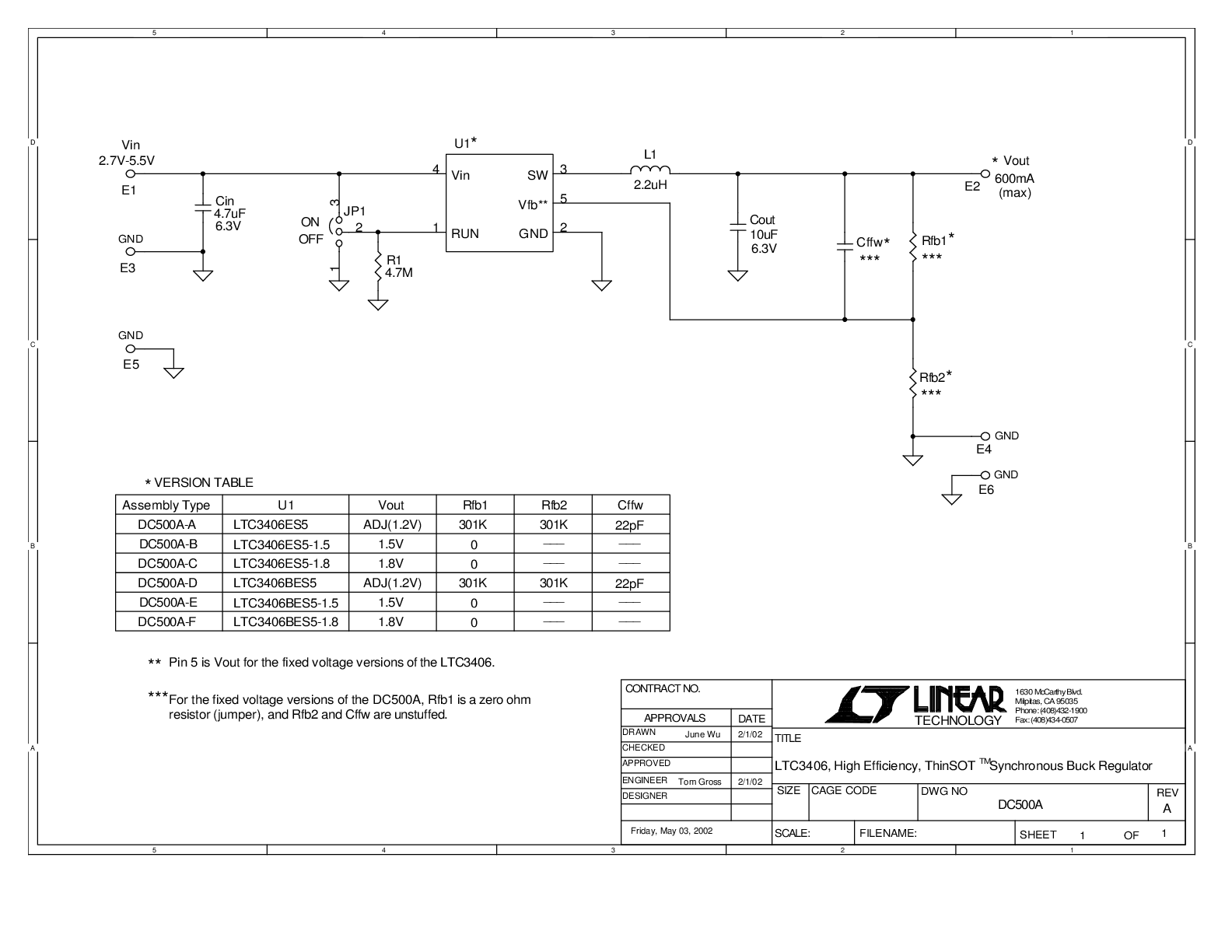

Demonstration circuit DC500 is a constant-frequency step-down converter, using the various versions (fixed output/adjustable output/Burst Mode/Burst Mode defeated) of the LTC3406 or LTC3406B monolithic synchronous buck regulators. The DC500 has an input voltage range of 2.7V to 5.5V, and is capable of delivering up to 600 mA of output current at minimum input voltage of 3V. The DC500A-A features the adjustable output, Burst Mode-capable LTC3406 with the output voltage set to 1.2V.

资料

DC500A - Design File
2009/9/24

DC500A - Demo Manual
2009/9/24

DC500A - Schematic
2009/9/24
